Антенна базовой станции с массивами FDD и TDD в одном корпусе TDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГц: луч 95 ± 10° / 85 ± 10°, усиление 20,6 дБи, 8 портов, наклон 2–12°.

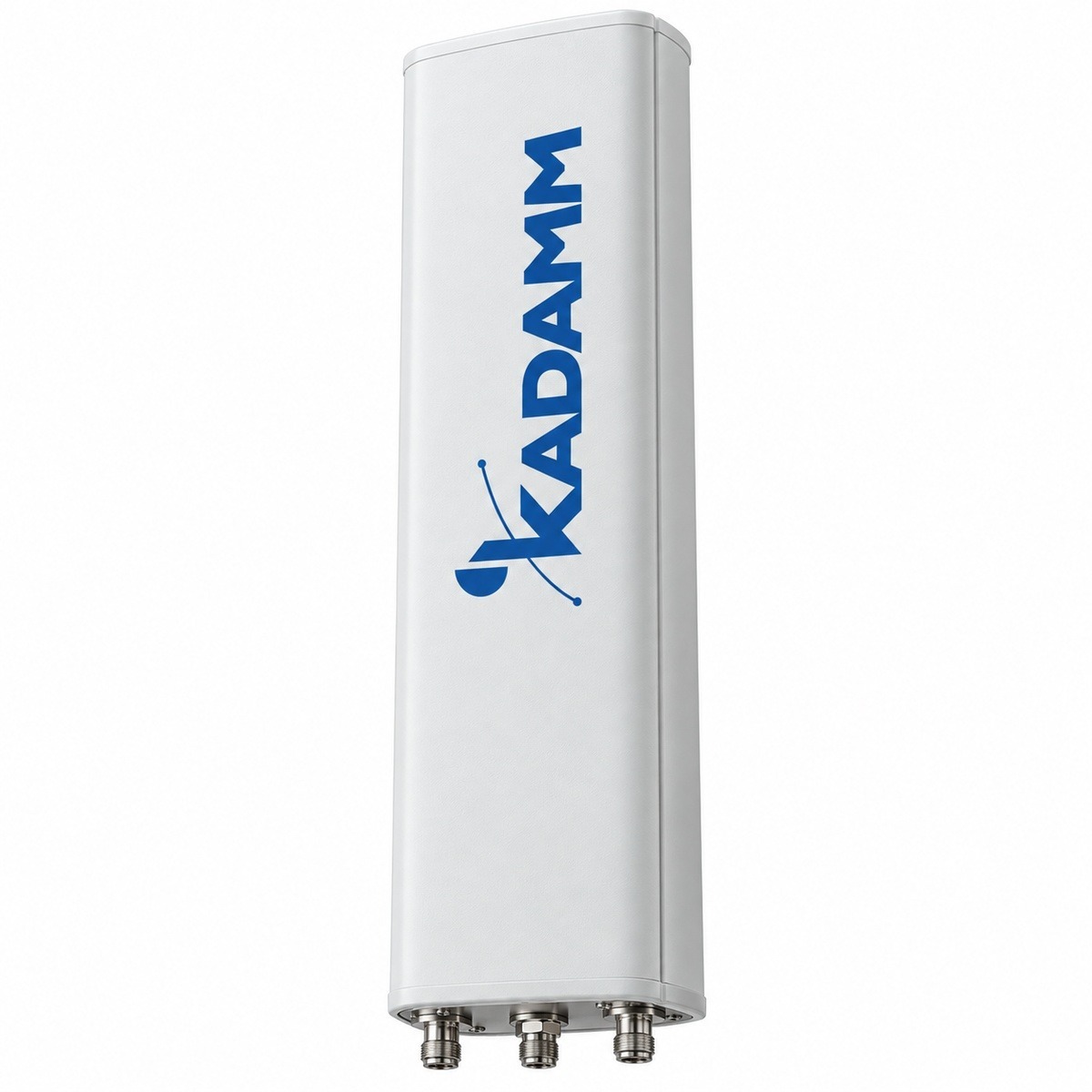

Что представляет собой панель
KADAMM APX16-0727-1865IR — антенна базовой станции с массивами FDD и TDD в одном корпусе диапазона TDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Ширина луча в горизонтальной плоскости — 95 ± 10° / 85 ± 10°: широкий сектор, которым одна панель закрывает большую часть площадки. Такой вариант удобен для малых сот, промышленных территорий и объектов, где нужна ровная зона рядом с антенной, а не дальность.
По вертикали луч узкий — 8,8 ± 0,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора.
Качество диаграммы видно по цифрам: усиление — до 20,6 дБи; отношение вперёд/назад — более 25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).
Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.
Механика: размеры 2300 × 500 × 160 мм; масса 40,1 кг плюс 6,8 кг монтажный комплект; крепление на трубу Ø50–Ø125 мм; ветровая нагрузка 1392 / 422 / 1392 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 200 км/ч; рабочая температура −40…+60 °C. Разъёмы — 8 × розетка 4.3-10, 1 x (MQ4+MQ5) (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Это комбинированная панель: в одном корпусе — массив TDD (5G NR / LTE TDD) с формированием луча и секторные FDD-массивы. Калибровочный порт выравнивает амплитуды и фазы трактов TDD-массива, чтобы луч формировался точно. Одна такая панель заменяет на мачте две отдельные антенны.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон |
|---|---|---|---|---|
| Массив TDD (beamforming) 1710–2200 / 2496–2690 МГц | общие и калибровочные параметры | — | — | 2–12° |
| TDD | одноколонный луч | 15–15,7 дБи | 85–95° / 6,6–8,8° | 2–12° |
| TDD | широковещательный луч (BCH) | 20,2–20,6 дБи | 6,6–8,8° / 6,6–8,8° | 2–12° |
| TDD | сервисный луч | 20,2–20,6 дБи | 24–26° | 2–12° |
| Массив R1/R2 (2 шт.) | 690–960 МГц | 15,7–16,4 дБи | 58–65° / 8,4–10,3° | 2–12° |
| Массив Y1/Y6 (2 шт.) | 1710–2690 МГц | 16,7–18,4 дБи | 58–69° / 4,7–6,9° | 2–12° |
Всего у APX16-0727-1865IR — 5 систем излучателей, 8 портов.
Чем отличается от похожих моделей KADAMM
- Усиление 20,6 дБи, у APX20-0727-1965IR — 18,4 дБи (больше на 2,2 дБ)
- Луч по горизонтали 85–95°, у APX20-0727-1965IR — 65°
- Габариты 2300 × 500 × 160 мм, у APX20-0727-1965IR — 2095 × 500 × 160 мм
- Тяжелее на 0,9 кг (40,1 кг и 39,2 кг)
Запас по дальности больше у KADAMM APX16-0727-1865IR; KADAMM APX20-0727-1965IR легче и проще в монтаже.
- Полосы 690–960 и 1710–2690 МГц, у APX20-0727-1665IR — 690–960 и 1710–2170 МГц
- Усиление 20,6 дБи, у APX20-0727-1665IR — 20,2 дБи (больше на 0,4 дБ)
- Луч по горизонтали 85–95°, у APX20-0727-1665IR — 65°
- Габариты 2300 × 500 × 160 мм, у APX20-0727-1665IR — 2400 × 585 × 320 мм
- Тяжелее на 2,1 кг (40,1 кг и 38 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 690–960 и 1710–2690 МГц, у APX20-0738-1965IR-2 — 690–960, 1710–2690 и 3300–3800 МГц
- Усиление 20,6 дБи, у APX20-0738-1965IR-2 — 18,4 дБи (больше на 2,2 дБ)
- Луч по горизонтали 85–95°, у APX20-0738-1965IR-2 — 65°
- Габариты 2300 × 500 × 160 мм, у APX20-0738-1965IR-2 — 2095 × 500 × 160 мм
- Тяжелее на 0,9 кг (40,1 кг и 39,2 кг)
Запас по дальности больше у KADAMM APX16-0727-1865IR; KADAMM APX20-0738-1965IR-2 легче и проще в монтаже.
Конструкция и материалы
Диаграммы направленности

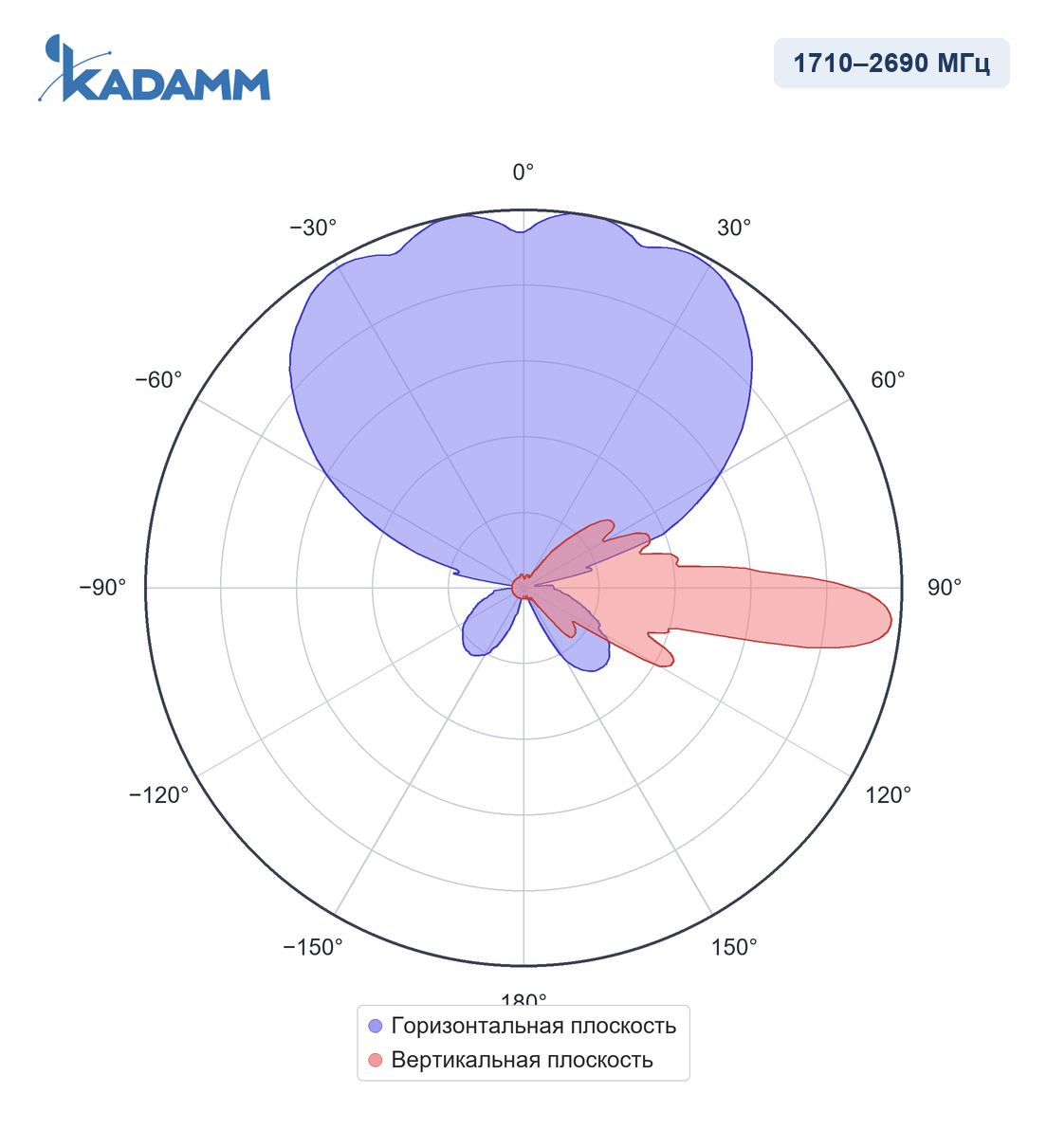

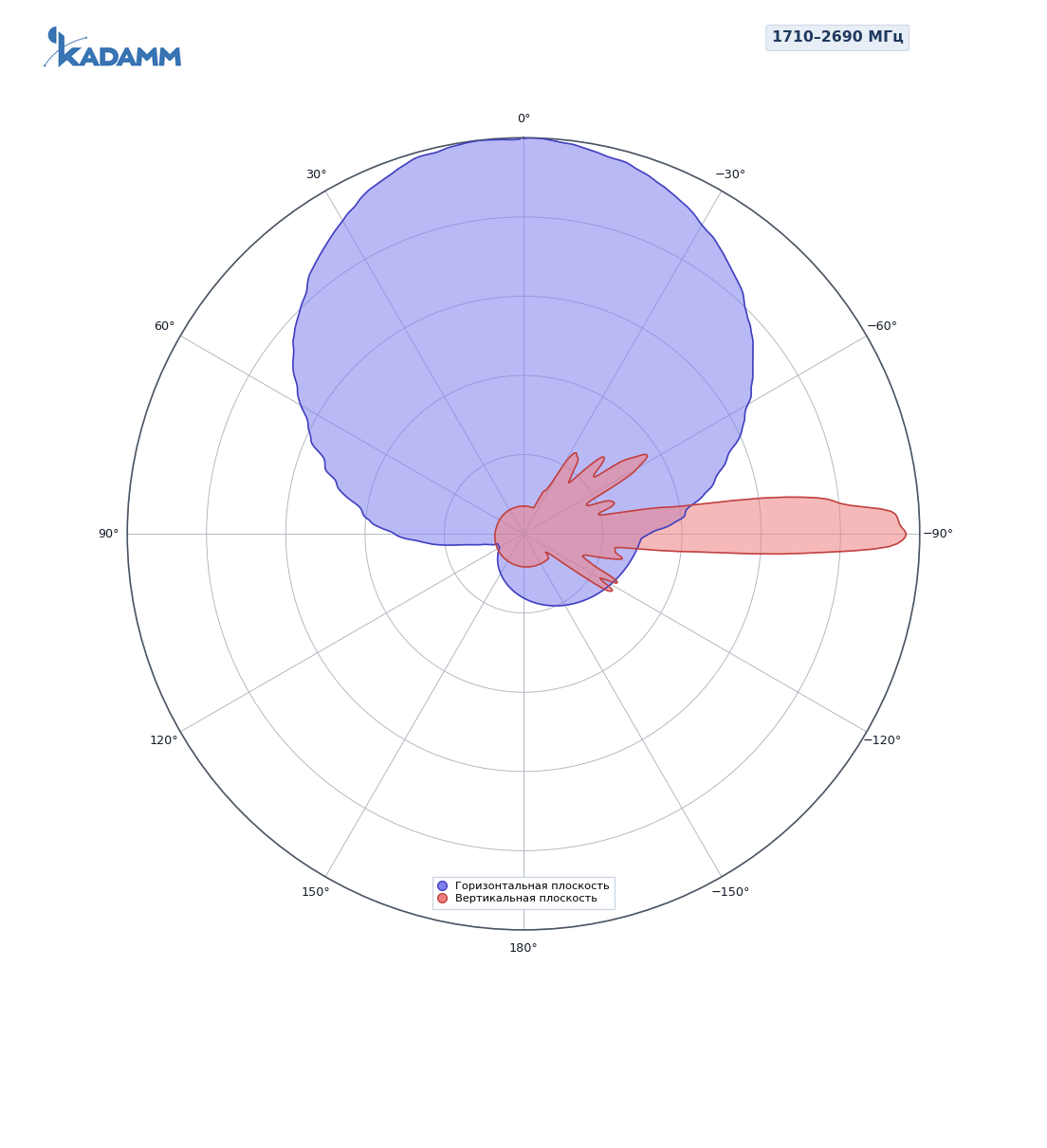

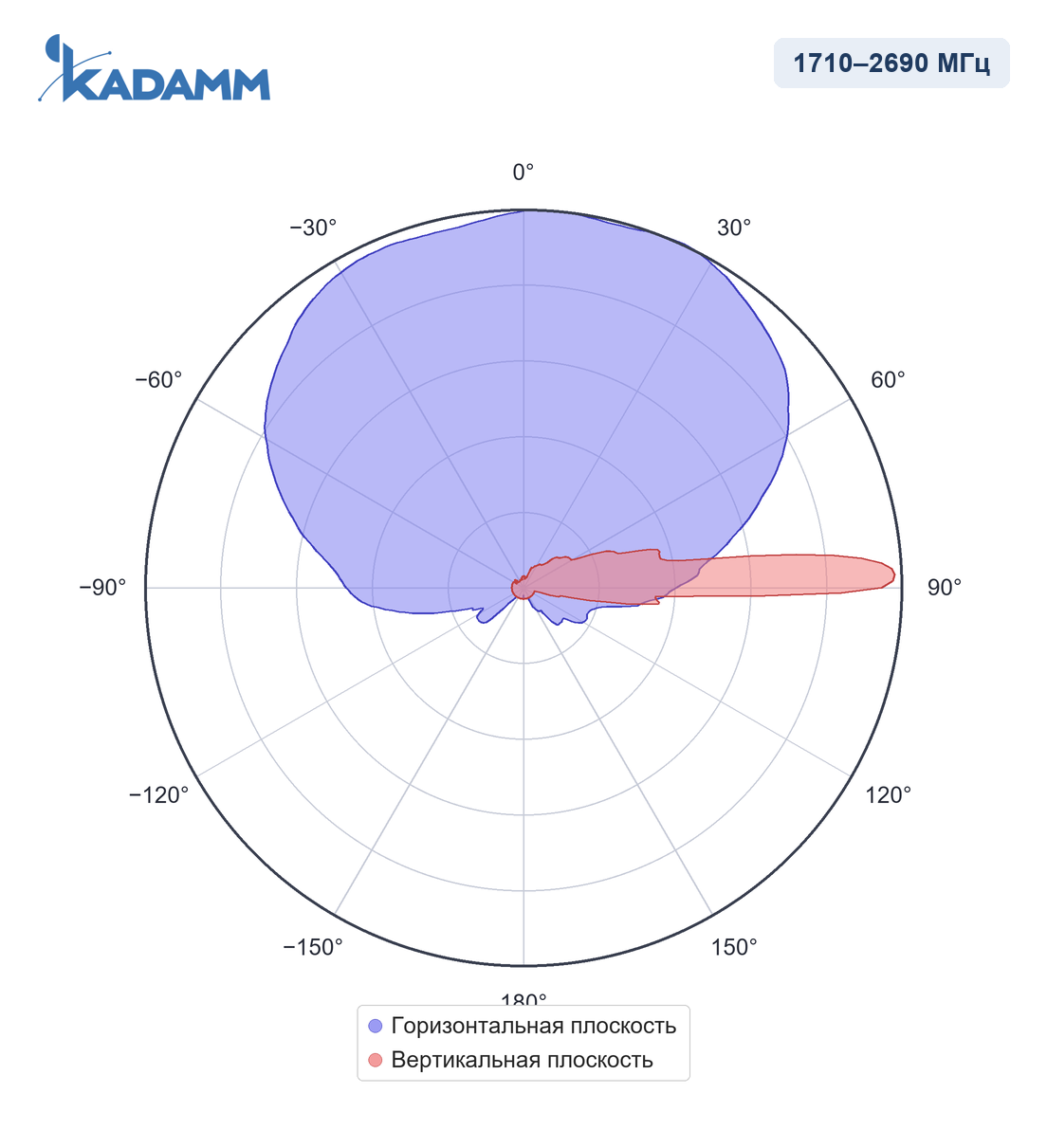

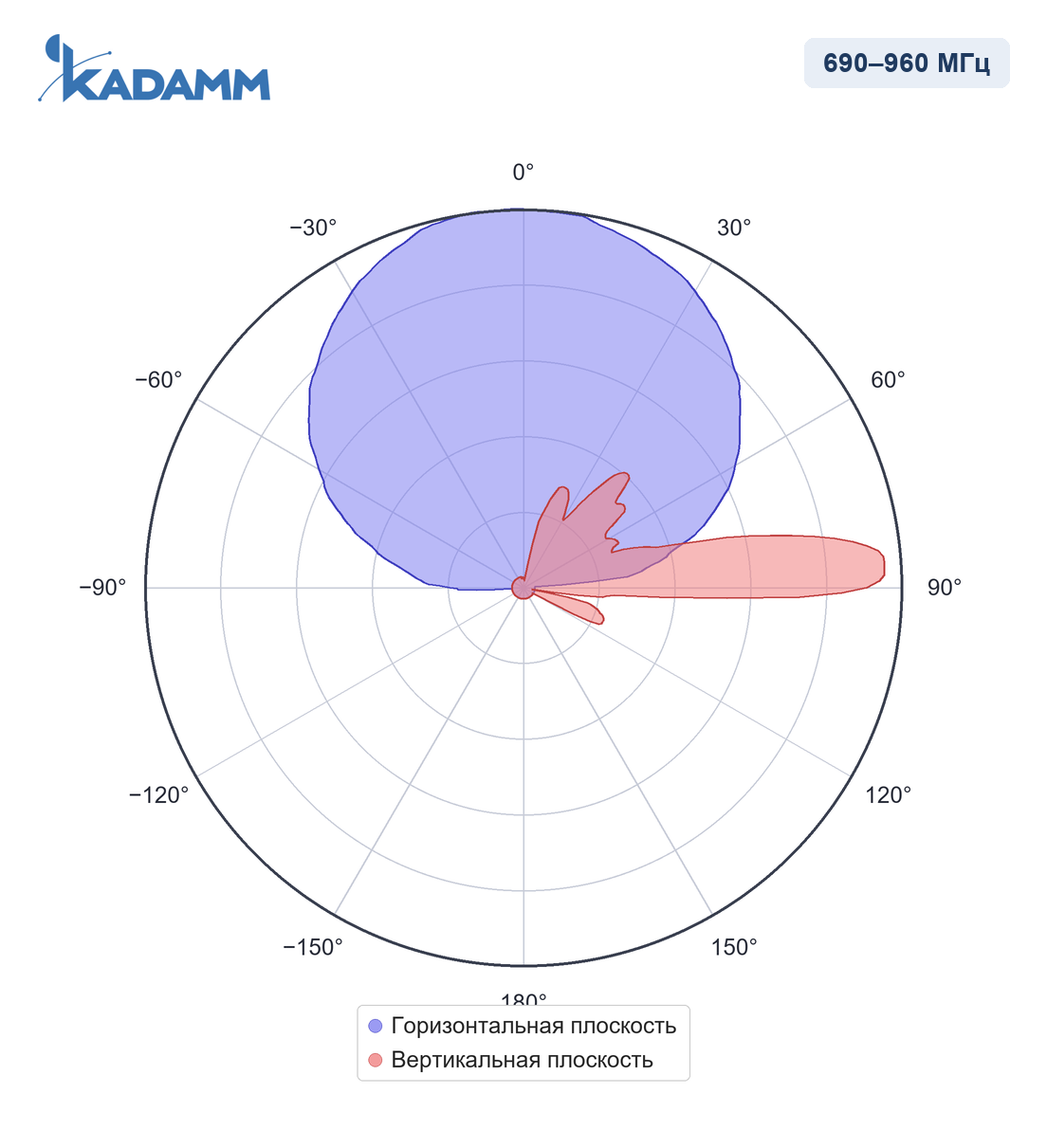

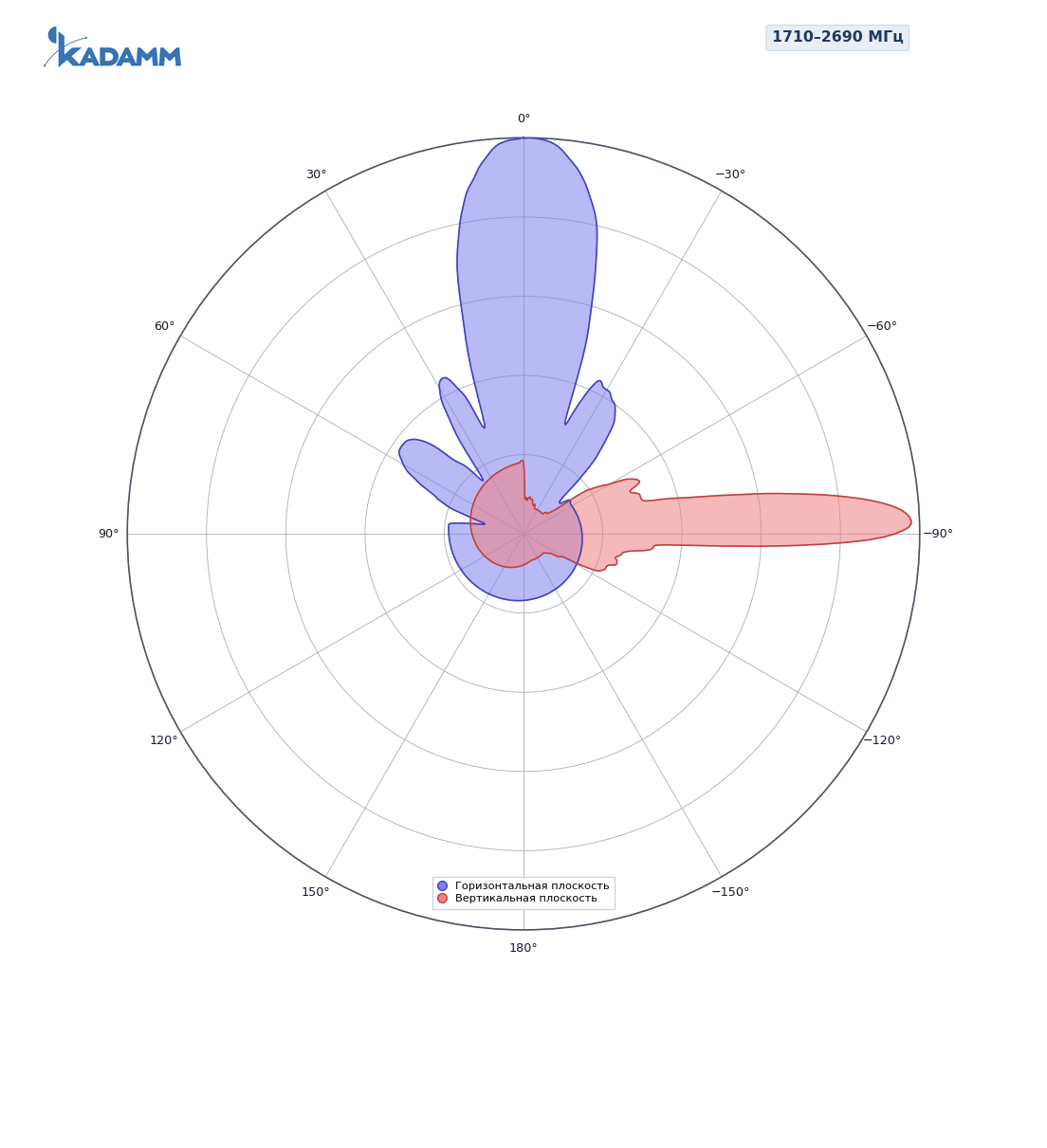

Ширина главного лепестка по уровню половинной мощности по горизонтали — 85–95°, у TDD — 6,6–8,8°, у TDD — 24–26°, у массива R1/R2 — 58–65°, у массива Y1/Y6 — 58–69°; по вертикали — 4,7–10,3°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.
Ключевые особенности
Полосы 690–960 и 1710–2690 МГц, 8 портов, поляризация ± 45; к каждой системе подключают свой радиомодуль.
Значение APX16-0727-1865IR по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 85–95°, у TDD — 6,6–8,8°, у TDD — 24–26°, у массива R1/R2 — 58–65°, у массива Y1/Y6 — 58–69°; по ней видно, какой сектор закрывает APX16-0727-1865IR.
Согласование APX16-0727-1865IR с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через APX16-0727-1865IR идут несколько мощных несущих разных операторов.
Предел на один порт APX16-0727-1865IR.
Электрический наклон APX16-0727-1865IR задаётся в пределах 2–12°.
Крепление: на трубу Ø50–Ø125 мм.
Как читать характеристики
Электрические характеристики
Массив TDD (beamforming) 1710–2200, 2496–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45 |
| Электрический наклон | 2–12° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥23 |
TDD: одноколонный луч
| Параметр | 1710–2200 МГц | 2496–2690 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15,0 ± 0,6 | 15,7 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 95 ± 10° | 85 ± 10° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 25 | более 25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,5° | 6,6 ± 0,5° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 16 | более 16 |
TDD: широковещательный луч (BCH)
| Параметр | 1710–2200 МГц | 2496–2690 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 20,2 ± 0,6 | 20,6 ± 0,6 |
| Коэффициент защитного действия (вперёд/назад), дБ | более 25 | более 25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,6° | 6,6 ± 0,7° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 15 | более 15 |
TDD: сервисный луч
| Параметр | 1710–2200 МГц | 2496–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 20,2 ± 0,6 | 20,6 ± 0,6 |
| Ширина луча на 0° по уровню −3 дБ | 26° | 24° |
| Коэффициент защитного действия луча на 0°, дБ | более 30 | более 30 |
| Поляризационная развязка луча на 0° (осевая), дБ | более 20 | более 20 |
Массив R1/R2: 2×690–960 МГц
| Параметр | 698–803 МГц | 803–880 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 15,6 ± 0,9 | 16,0 ± 0,7 | 16,3 ± 0,8 |
| Коэффициент усиления, дБи | 15,7 | 16,1 | 16,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 7° | 61 ± 7° | 58 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,3 ± 0,8° | 9,2 ± 0,7° | 8,4 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 22 | более 22 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | ||
| Подавление первого бокового лепестка, дБ | более 15 | ||
| Электрический наклон | 2–12° | ||
Массив Y1/Y6: 2×1710–2690 МГц
| Параметр | 1710–1880 МГц | 1880–2200 МГц | 2496–2690 МГц |
|---|---|---|---|
| Поляризация | ± 45 | ||
| Усиление во всём диапазоне наклонов, дБи | 16,5 ± 0,6 | 17,2 ± 0,7 | 18,3 ± 0,7 |
| Коэффициент усиления, дБи | 16,7 | 17,3 | 18,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 67 ± 6° | 58 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,6° | 6,2 ± 0,7° | 4,7 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 28 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 21 | более 21 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 |
| Электрический наклон | 2–12° | ||
Общие параметры
| Параметр | Значение |
|---|---|
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥25 |
| Развязка между входами, дБ | ≥25(R1,R2); ≥27(Y1, Y6); |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 (R1,R2);200 (Y1, Y6) Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10, 1 x (MQ4+MQ5) (IEC 61169-54) |
| Размеры (В × Ш × Г) | 2300 × 500 × 160 мм |
| Размеры упаковки | 2600 × 615 × 290 мм |
| Масса антенны | 40,1 кг |
| Масса монтажного комплекта | 6,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1392 / 422 / 1392 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø125 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для APX16-0727-1865IR.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX16-0727-1865IR — 8 × розетка 4.3-10, 1 x (MQ4+MQ5) (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы APX16-0727-1865IR покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX16-0727-1865IR в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX16-0727-1865IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 20,6 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 20,6 = 60,6 дБм, то есть около 1148 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 60,6 − 90,8 = −30,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 6,6°) — около 165 м от опоры, верхняя — около 464 м.
Применение
APX16-0727-1865IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
С широким лучом 95 ± 10° / 85 ± 10° панель хороша для малых сот: дворы, парковки, территории предприятий, где одна антенна должна закрыть площадку целиком.
Сети и службы в полосах APX16-0727-1865IR:
Перед заказом KADAMM APX16-0727-1865IR сверьте с проектом:
- Частоты оборудования — внутри 690–960 и 1710–2690 МГц
- Мощность на порт — не выше 250 (R1,R2);200 (Y1, Y6) Вт
- Разъёмы — 8×4.3-10
- Опора и крепление — на трубу Ø50–Ø125 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление APX16-0727-1865IR — на трубу Ø50–Ø125 мм; монтажный комплект весит 6,8 кг.
- Панель APX16-0727-1865IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон APX16-0727-1865IR: электрический 2–12°.
- Разъёмы — 8 × розетка 4.3-10, 1 x (MQ4+MQ5) (IEC 61169-54).
- После затяжки соединения APX16-0727-1865IR на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление APX16-0727-1865IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ APX16-0727-1865IR
- Монтажный комплект на трубу Ø50–Ø125 мм
Масса монтажного комплекта — 6,8 кг; упаковка 2600 × 615 × 290 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание APX16-0727-1865IR и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APX16-0727-1865IR и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APX16-0727-1865IR пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APX16-0727-1865IR | KADAMM APX20-0727-1965IR | KADAMM APX20-0727-1665IR | KADAMM APX20-0738-1965IR-2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 690–960 и 1710–2690 МГц | 690–960 и 1710–2690 МГц | 690–960 и 1710–2170 МГц | 690–960, 1710–2690 и 3300–3800 МГц |
| Усиление | 20,6 дБи | 18,4 дБи | 20,2 дБи | 18,4 дБи |
| Луч по горизонтали | 85–95° | 65° | 65° | 65° |
| Поляризация | ± 45 | ±45° | ±45° | ±45° |
| Электрический наклон | 2–12° | 2–12° | 2–12° | 2–12° |
| Порты | 8 | 8 | 8 | 8 |
| Габариты | 2300 × 500 × 160 мм | 2095 × 500 × 160 мм | 2400 × 585 × 320 мм | 2095 × 500 × 160 мм |
| Масса | 40,1 кг | 39,2 кг | 38 кг | 39,2 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
