KADAMM · Антенна базовой станции с массивами FDD и TDD в одном корпусе

KADAMM APX20-0727-1665IR — секторная антенна базовой станции 690–960/1710–2170/2300–2690 МГц, 16 дБи, 20 портов

Антенна базовой станции с массивами FDD и TDD в одном корпусе TDD 1710–2170 + FDD 2×690–960 МГц: луч 65°, усиление 20,2 дБи, 8 портов, дистанционный наклон 2–12°.

Луч 65°Усиление 20,2 дБиRET 2–12°IM3 ≤−150 дБн

▤

Подберём APX20-0727-1665IR под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

690–2170 МГц

3 системы излучателей

20,2 дБи

Усиление

65°

Ширина луча (Г)

2–12°

Электрический наклон

8×4.3-10

Разъёмы

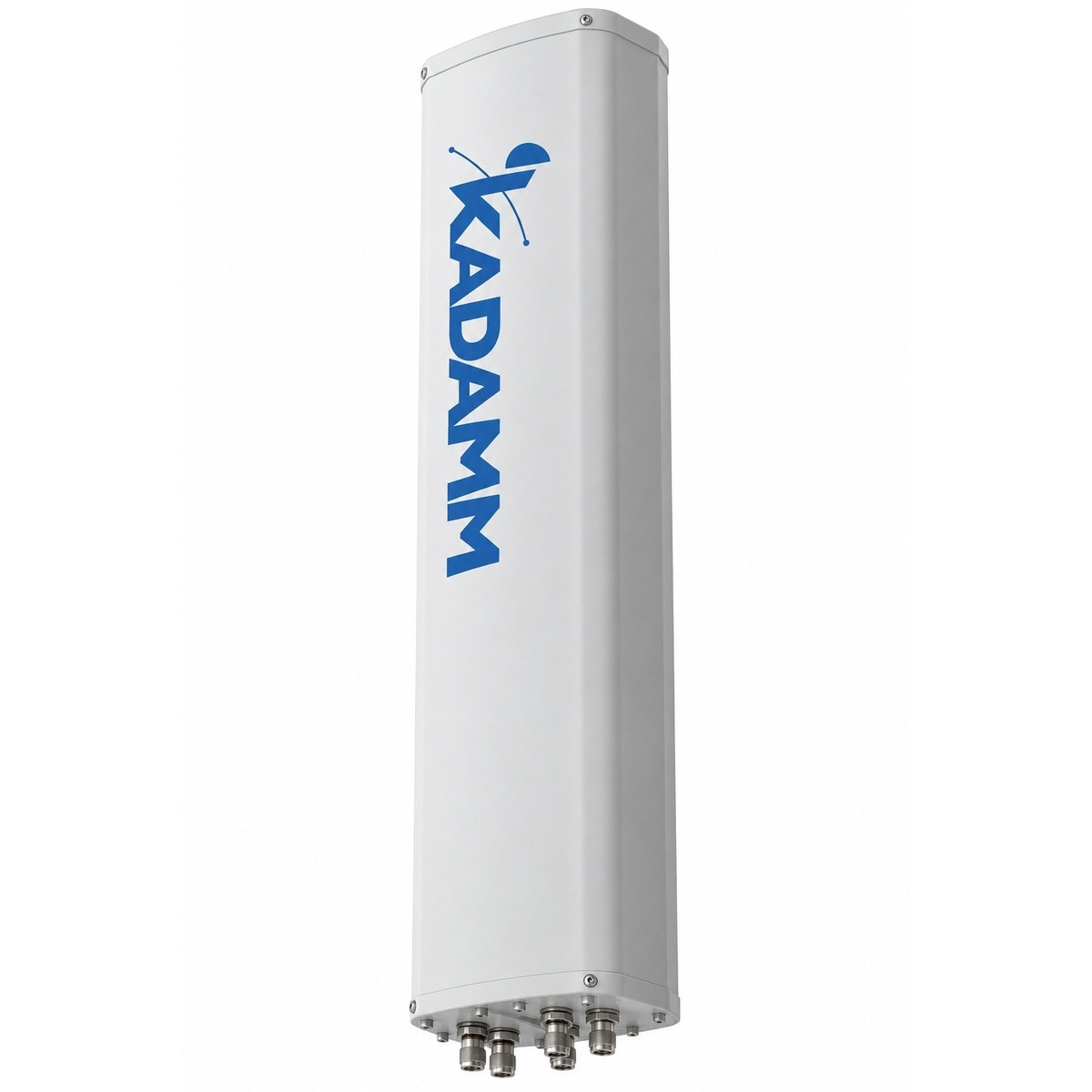

Что представляет собой панель

KADAMM APX20-0727-1665IR — антенна базовой станции с массивами FDD и TDD в одном корпусе диапазона TDD 1710–2170 + FDD 2×690–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

По вертикали луч узкий — 9,7 ± 0,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол встроенный RET (AISG2.0/3GPP)): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту.

Качество диаграммы видно по цифрам: усиление — до 20,2 дБи; отношение вперёд/назад — более 25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2400 × 585 × 320 мм; масса 38 кг плюс 6,8 кг монтажный комплект; крепление на трубу Ø50–Ø125 мм; ветровая нагрузка 1186 / 461 / 1186 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 200 км/ч; рабочая температура −40…+70 °C. Разъёмы — 4 × розетка 4.3-10, 2 x (MQ4+MQ5) (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Это комбинированная панель: в одном корпусе — массив TDD (5G NR / LTE TDD) с формированием луча и секторные FDD-массивы. Калибровочный порт выравнивает амплитуды и фазы трактов TDD-массива, чтобы луч формировался точно. Одна такая панель заменяет на мачте две отдельные антенны.

Наклон считают так, чтобы верхний край луча (уровень −3 дБ) приходился на границу соты: наклон ≈ арктангенс(h/r) + половина вертикальной ширины луча. Для этой панели при высоте подвеса 30 м и радиусе соты 1 км — около 6,6°. Пришлите высоту, азимуты и радиус — инженеры KADAMM рассчитают наклоны по секторам.

Системы излучателей

Массив	Диапазон	Усиление	Луч Г / В	Наклон
Массив TDD (beamforming) 1710–2170 МГц	общие и калибровочные параметры	—	—	2–12°
TDD	одноколонный луч	15,0 ± 0,6 дБи	90 ± 10° / 9,7 ± 0,5°	2–12°
TDD	широковещательный луч (BCH)	20,2 ± 0,6 дБи	65° / 9,7 ± 0,6°	2–12°
TDD	сервисный луч	20,2 ± 0,6 дБи	26°	2–12°
TDD	многолучевой режим Soft Split	19,2 ± 0,6 дБи	30°	2–12°
Массив R1/R2 (2 шт.)	690–960 МГц	14,8–15,4 дБи	58–65° / 9,3–11,5°	2–12°

Всего у APX20-0727-1665IR — 3 системы излучателей, 8 портов.

Чем отличается от похожих моделей KADAMM

KADAMM APX20-0727-1965IR

Полосы 690–960 и 1710–2170 МГц, у APX20-0727-1965IR — 690–960 и 1710–2690 МГц
Усиление 20,2 дБи, у APX20-0727-1965IR — 18,4 дБи (больше на 1,8 дБ)
Габариты 2400 × 585 × 320 мм, у APX20-0727-1965IR — 2095 × 500 × 160 мм
Легче на 1,2 кг (38 кг и 39,2 кг)

У KADAMM APX20-0727-1665IR больше усиление; KADAMM APX20-0727-1965IR выбирают, если важен её набор полос.

KADAMM APX16-0727-1865IR

Полосы 690–960 и 1710–2170 МГц, у APX16-0727-1865IR — 690–960 и 1710–2690 МГц
Усиление 20,2 дБи, у APX16-0727-1865IR — 20,6 дБи (меньше на 0,4 дБ)
Луч по горизонтали 65°, у APX16-0727-1865IR — 85–95°
Габариты 2400 × 585 × 320 мм, у APX16-0727-1865IR — 2300 × 500 × 160 мм
Легче на 2,1 кг (38 кг и 40,1 кг)

Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

KADAMM APX20-0738-1965IR-2

Полосы 690–960 и 1710–2170 МГц, у APX20-0738-1965IR-2 — 690–960, 1710–2690 и 3300–3800 МГц
Усиление 20,2 дБи, у APX20-0738-1965IR-2 — 18,4 дБи (больше на 1,8 дБ)
Габариты 2400 × 585 × 320 мм, у APX20-0738-1965IR-2 — 2095 × 500 × 160 мм
Легче на 1,2 кг (38 кг и 39,2 кг)

У KADAMM APX20-0727-1665IR больше усиление; KADAMM APX20-0738-1965IR-2 выбирают, если важен её набор полос.

Конструкция и материалы

Корпус и радомГабариты 2400 × 585 × 320 мм; масса 38 кг; радом — стеклопластик, цвет серый.

Излучатели3 системы излучателей — состав в таблице раздела «О модели»; поляризация ±45°; 8 входов.

Разъёмы4 × розетка 4.3-10, 2 x (MQ4+MQ5) (IEC 61169-54).

КреплениеНа трубу Ø50–Ø125 мм; монтажный комплект 6,8 кг.

Условия работыТемпература −40…+70 °C.

Диаграммы направленности

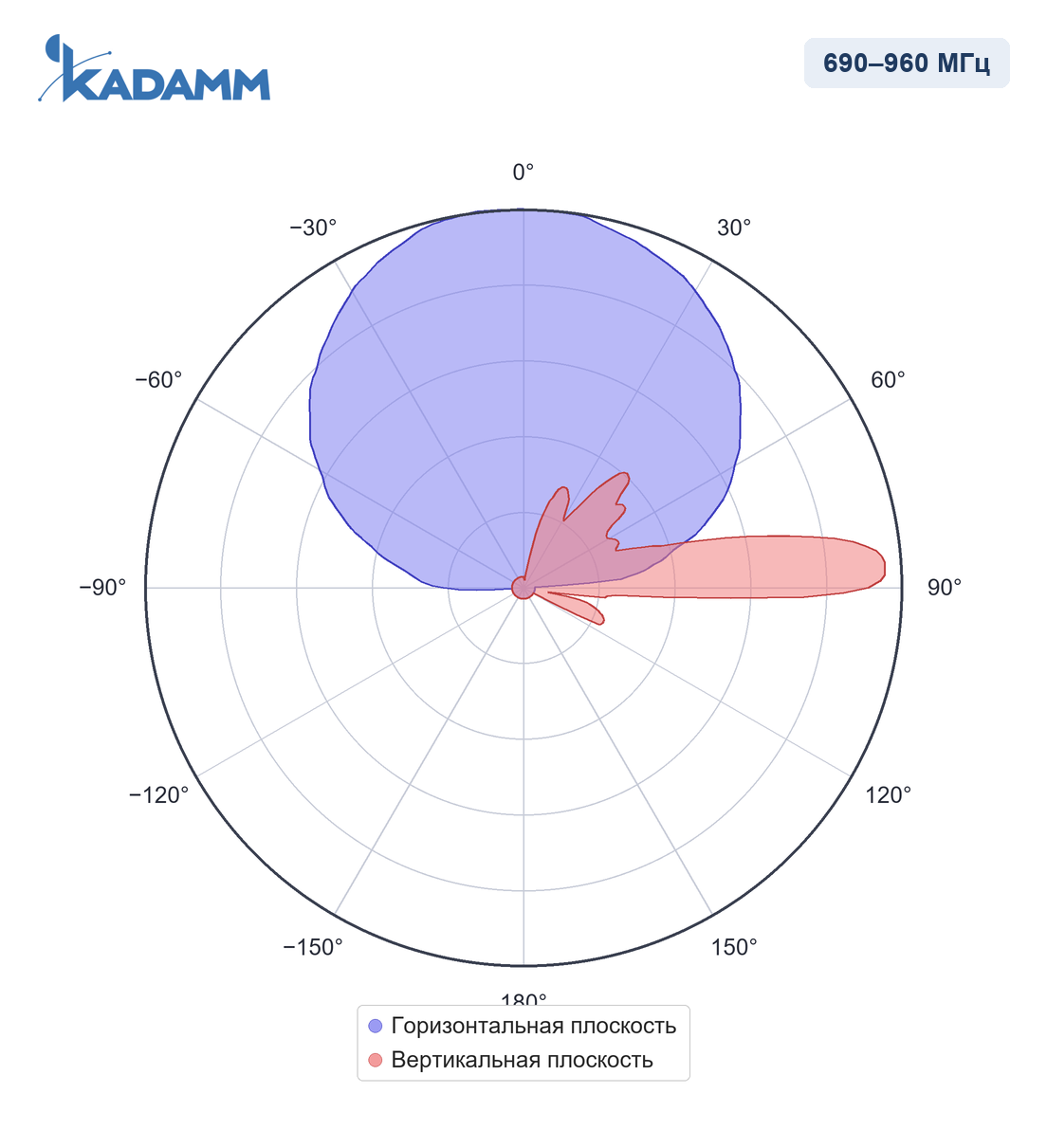

Диаграмма направленности KADAMM APX20-0727-1665IR: 690–960 МГц, массив R1/R2

690–960 МГц, массив R1/R2Главный лепесток по горизонтали 58–65°, по вертикали 9,3–11,5°, усиление в максимуме 14,8–15,4 дБи, задний лепесток ниже главного не менее чем на 21 дБ.

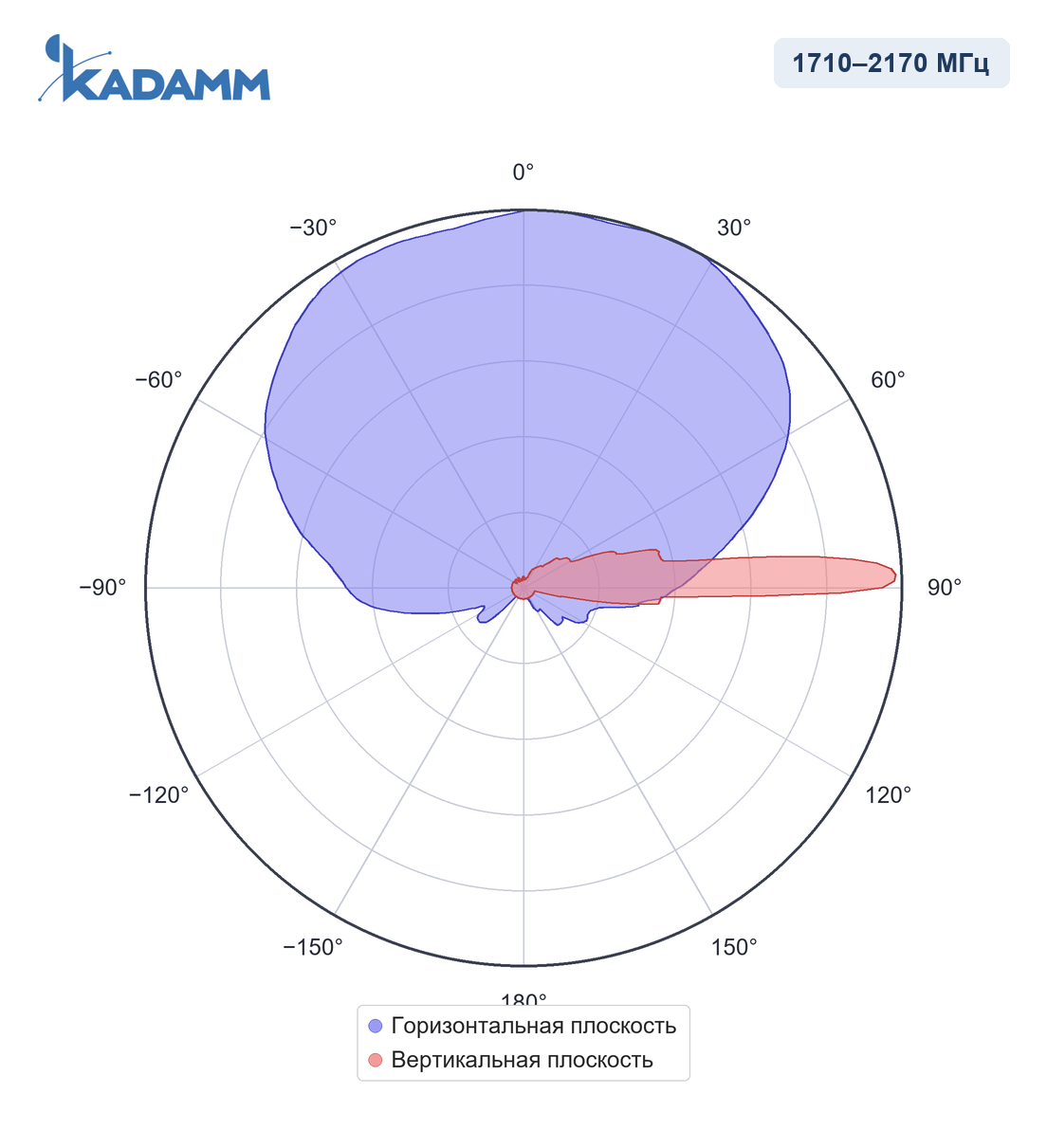

Диаграмма направленности KADAMM APX20-0727-1665IR: 1710–2170 МГц, одноколонный луч

1710–2170 МГц, одноколонный лучГлавный лепесток по горизонтали 30–90°, по вертикали 9,7°, усиление в максимуме 15–20,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

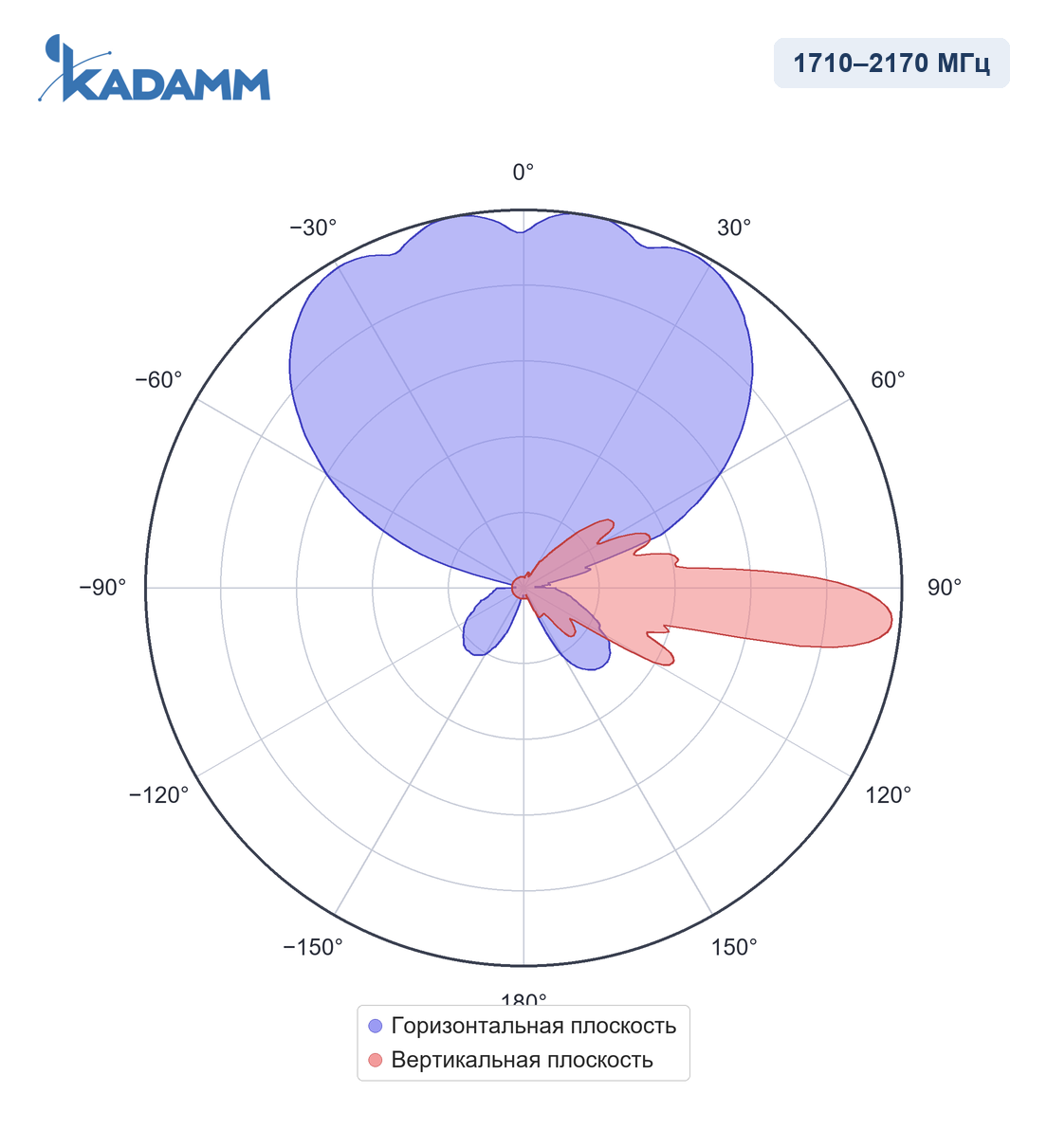

Диаграмма направленности KADAMM APX20-0727-1665IR: 1710–2170 МГц, широковещательный луч NR

1710–2170 МГц, широковещательный луч NRГлавный лепесток по горизонтали 30–90°, по вертикали 9,7°, усиление в максимуме 15–20,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

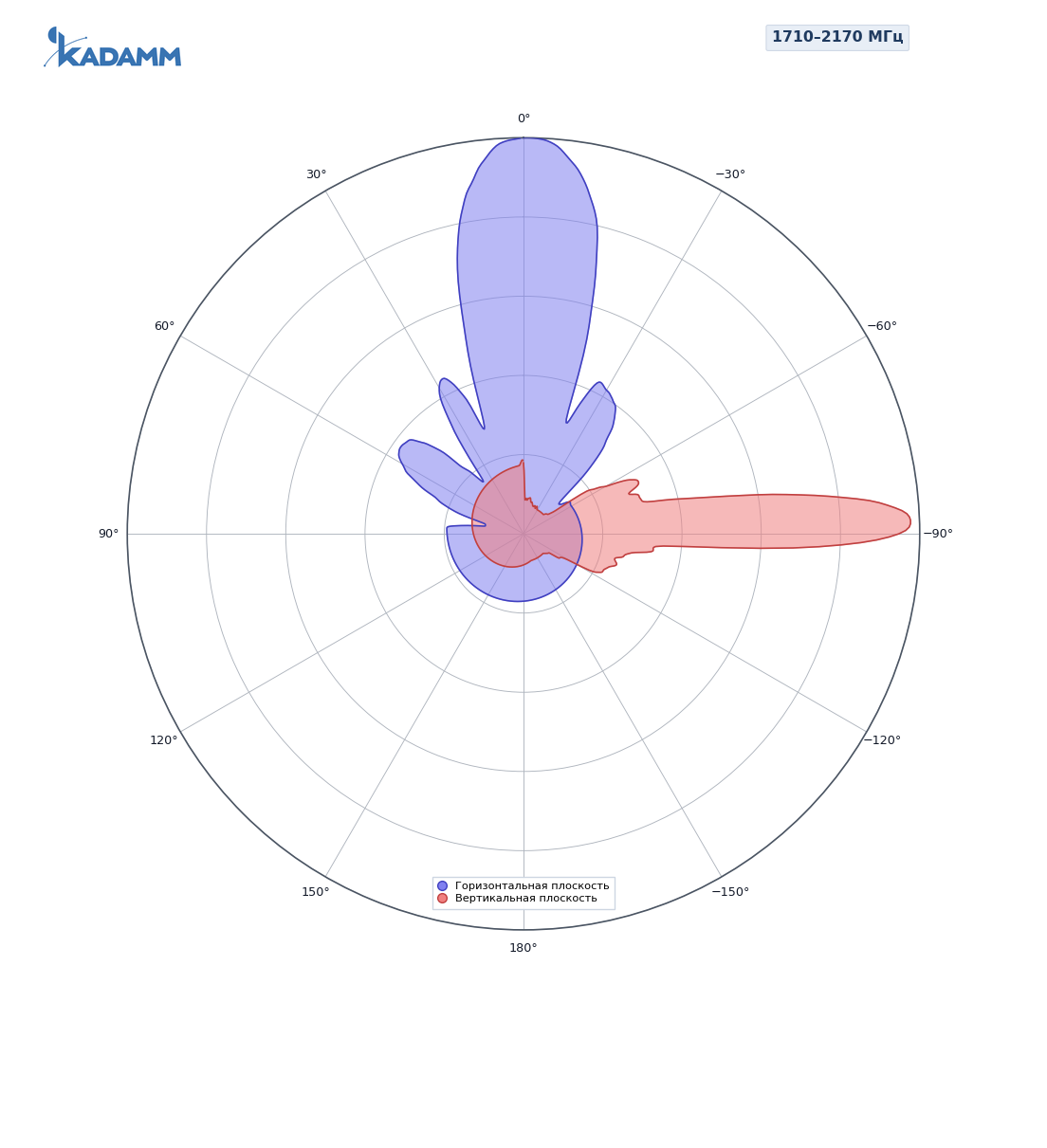

Диаграмма направленности KADAMM APX20-0727-1665IR: 1710–2170 МГц, сервисный луч 0°

1710–2170 МГц, сервисный луч 0°Главный лепесток по горизонтали 30–90°, по вертикали 9,7°, усиление в максимуме 15–20,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

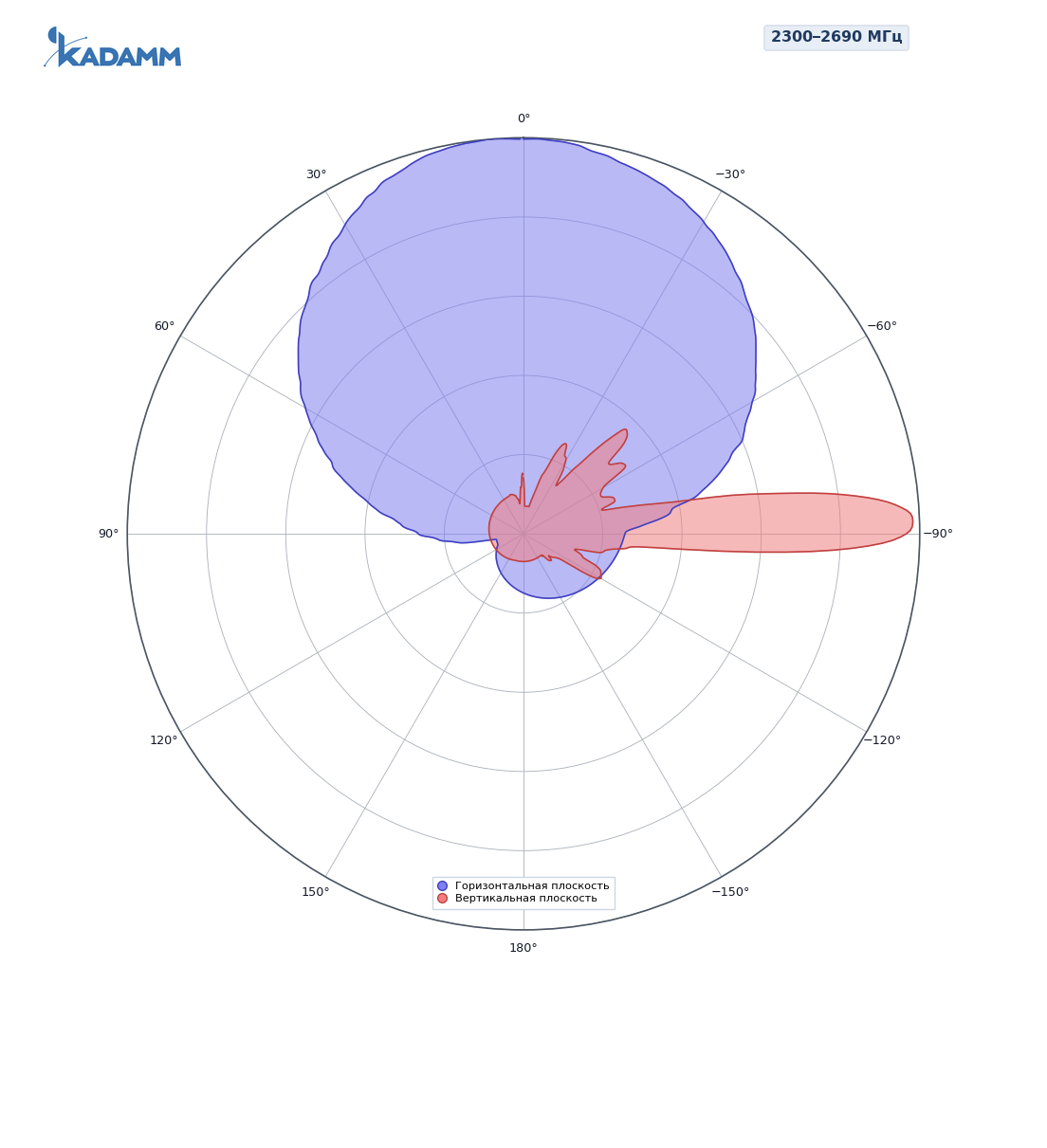

2300–2690 МГц, одноколонный луч

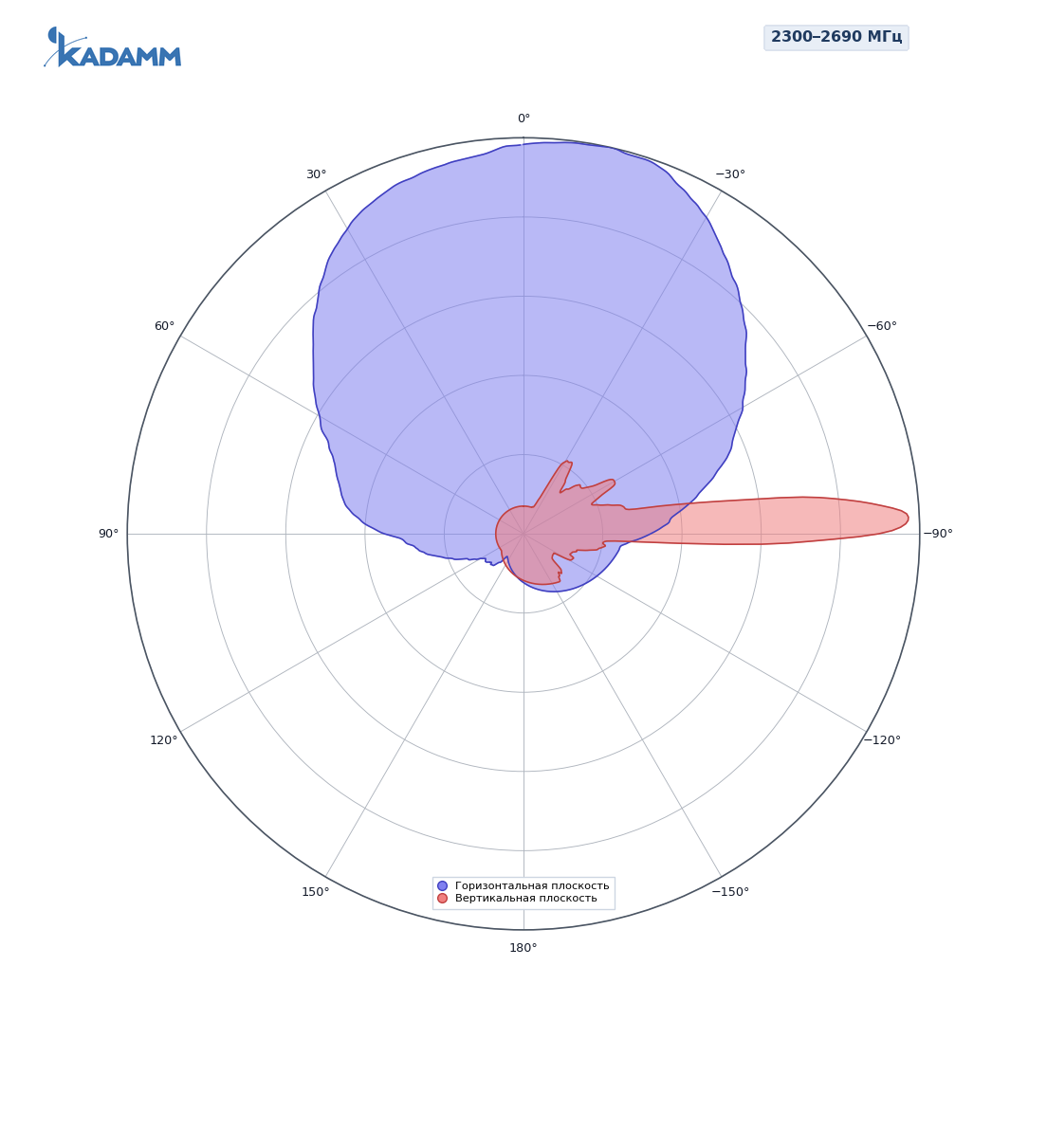

2300–2690 МГц, широковещательный луч 65°

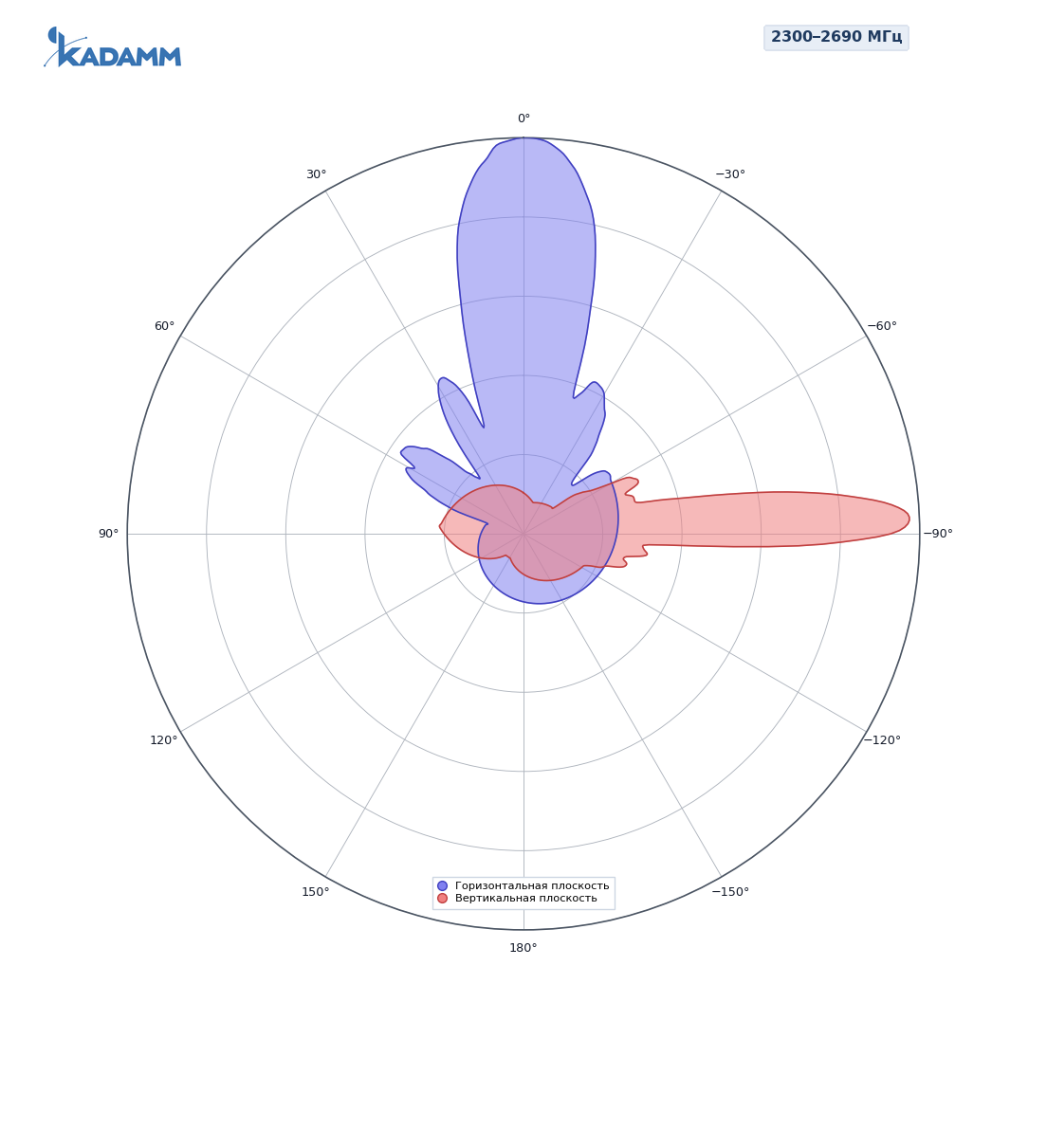

2300–2690 МГц, сервисный луч 0°

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — 90 ± 10°, у TDD — 26°, у TDD — 30°; по вертикали — 9,3–11,5°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

Ключевые особенности

✓

3 системы в одном корпусе
Полосы 690–960 и 1710–2170 МГц, 8 портов, поляризация ±45°; к каждой системе подключают свой радиомодуль.

✓

Усиление до 20,2 дБи
Значение APX20-0727-1665IR по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.

✓

Луч 65°
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°, у TDD — 90 ± 10°, у TDD — 26°, у TDD — 30°; по ней видно, какой сектор закрывает APX20-0727-1665IR.

✓

КСВН ≤1,5
Согласование APX20-0727-1665IR с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

✓

Интермодуляция ≤−150 дБн
Важно, когда через APX20-0727-1665IR идут несколько мощных несущих разных операторов.

✓

Мощность 250 (R1,R2); Вт
Предел на один порт APX20-0727-1665IR.

✓

Наклон 2–12°
Электрический наклон APX20-0727-1665IR меняют блоком RET по протоколу AISG без подъёма на опору.

✓

Монтаж
Крепление: на трубу Ø50–Ø125 мм.

Как читать характеристики

Усиление 20,2 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 20,2 дБи — это примерно в 105 раз по мощности; это перераспределение мощности по направлениям, а не её прибавка.

Ширина луча 65°У APX20-0727-1665IR по горизонтали — угол между направлениями, где мощность падает вдвое (на 3 дБ) от максимума; по нему планируют край сектора, а по вертикальному лучу (9,3–11,5°) — дальность до края зоны при заданном наклоне.

КСВН ≤1,5Для APX20-0727-1665IR при КСВН 1,5 коэффициент отражения не больше 0,2: обратно в тракт отражается не более 4 % мощности, обратные потери — не хуже 14 дБ.

Вперёд/назад 25 дБНазад APX20-0727-1665IR излучает минимум в 316 раз меньше, чем вперёд: меньше помех зоне за антенной и соседним секторам.

Развязка входов 25 дБНа соседний порт APX20-0727-1665IR проходит не больше 0,32 % мощности; от этого зависит, будут ли мешать друг другу передатчики на одной панели.

Кроссполяризация 20 дБИз одной поляризации APX20-0727-1665IR в другую попадает не больше 1 % сигнала; для MIMO на двух поляризациях чем больше значение, тем независимее ветви.

Интермодуляция −150 дБнПри двух несущих по 43 дБм продукт третьего порядка у APX20-0727-1665IR не выше 43 − 150 = −107 дБм; чем ниже значение, тем меньше сама антенна засоряет приёмный канал при нескольких передатчиках.

Электрический наклон 2–12°В пределах 2–12° луч APX20-0727-1665IR опускается ниже горизонта без поворота корпуса: чем больше наклон, тем ближе к опоре граница зоны и тем меньше помех дальним сотам.

Электрические характеристики

Массив TDD (beamforming) 1710–2170 МГц: общие и калибровочные параметры

Параметр	Значение
Поляризация	± 45
Электрический наклон	2–12°
Коэффициент связи калибровочного порта с портами антенны, дБ	−26 ± 2
КСВН портов	≤1,5
Развязка между портами одной поляризации, дБ	≥20
Развязка между портами разных поляризаций, дБ	≥23

TDD: одноколонный луч

Параметр	1710–2170 МГц
Коэффициент усиления, дБи	15,0 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	90 ± 10°
Коэффициент защитного действия (вперёд/назад), дБ	более 25
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,7 ± 0,5°
Подавление первого бокового лепестка (вертикальная плоскость), дБ	более 16

TDD: широковещательный луч (BCH)

Параметр	1710–2170 МГц
Коэффициент усиления, дБи	20,2 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	65°
Коэффициент защитного действия (вперёд/назад), дБ	более 25
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,7 ± 0,6°
Подавление первого бокового лепестка (вертикальная плоскость), дБ	более 15

TDD: сервисный луч

Параметр	1710–2170 МГц
Усиление луча на 0°, дБи	20,2 ± 0,6
Ширина луча на 0° по уровню −3 дБ	26°
Коэффициент защитного действия луча на 0°, дБ	более 30
Поляризационная развязка луча на 0° (осевая), дБ	более 20

TDD: многолучевой режим Soft Split

Параметр	1710–2170 МГц
Коэффициент усиления, дБи	19,2 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	30°
Коэффициент защитного действия (вперёд/назад), дБ	более 30

Массив R1/R2: 2×690–960 МГц

Параметр	703–803 МГц	880–960 МГц
Поляризация	± 45
Усиление во всём диапазоне наклонов, дБи	14,7 ± 0,6	15,3 ± 0,7
Коэффициент усиления, дБи	14,8	15,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	65 ± 7°	58 ± 7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	11,5 ± 0,8°	9,3 ± 0,7°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 21	более 22
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 15
Электрический наклон	2–12°

Общие параметры

Параметр	Значение
Поляризация	±45°
Электрический наклон	2–12°
КСВН	≤1,5
Развязка между входами разных систем, дБ	≥25
Развязка между входами, дБ	≥25(R1,R2);
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт	250 (R1,R2); Вт
Протокол RET	встроенный RET (AISG2.0/3GPP)
Грозозащита	Заземление по постоянному току

Механические характеристики

Параметр	Значение
Разъёмы	4 × розетка 4.3-10, 2 x (MQ4+MQ5) (IEC 61169-54)
Размеры упаковки	2400 × 585 × 320 мм
Масса антенны	38 кг
Масса монтажного комплекта	6,8 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1186 / 461 / 1186 Н
Максимальная скорость ветра	200 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Рабочая температура	−40…+70 °C
Крепление на трубу	Ø50–Ø125 мм

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Поддерживаемые диапазоны 3GPP

B28 / n28B20 / n20B5 / n5B8 / n8B3 / n3B1 / n1

Диапазон	Передача абонента (UL), МГц	Приём абонента (DL), МГц	Дуплекс	Сети
B28 / n28	703–748	758–803	FDD	LTE 700
B20 / n20	832–862	791–821	FDD	LTE 800
B5 / n5	824–849	869–894	FDD	LTE 850
B8 / n8	880–915	925–960	FDD	GSM, UMTS и LTE 900
B3 / n3	1710–1785	1805–1880	FDD	GSM и LTE 1800
B1 / n1	1920–1980	2110–2170	FDD	UMTS и LTE 2100

Стандарты

AISG 2.0 — протокол управления наклоном 2–12° у APX20-0727-1665IR по кабелю от оборудования площадки.
IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX20-0727-1665IR.
IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX20-0727-1665IR — 4 × розетка 4.3-10, 2 x (MQ4+MQ5) (IEC 61169-54).
3GPP TS 36.101 и 38.101-1 — полосы APX20-0727-1665IR покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX20-0727-1665IR в таблицах выше.

Расчётный пример

Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX20-0727-1665IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 20,2 дБи.
ЭИИМ = P − L + G = 43 − 3 + 20,2 = 60,2 дБм, то есть около 1047 Вт в направлении максимума.
Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
Уровень на входе приёмника с антенной 0 дБи: 60,2 − 90,8 = −30,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 9,7°) — около 143 м от опоры, верхняя — около 799 м.

Применение

APX20-0727-1665IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX20-0727-1665IR:

LTE 700LTE 800GSM-900 и LTE 900GSM и LTE 1800UMTS и LTE 2100

Перед заказом KADAMM APX20-0727-1665IR сверьте с проектом:

Частоты оборудования — внутри 690–960 и 1710–2170 МГц
Мощность на порт — не выше 250 (R1,R2); Вт
Разъёмы — 8×4.3-10
Опора и крепление — на трубу Ø50–Ø125 мм
Климат площадки — в пределах −40…+70 °C

Как подобрать антенну под объект

ДиапазоныЧастоты всех радиомодулей должны лежать внутри TDD 1710–2170 + FDD 2×690–960 МГц; каждому диапазону — своя система излучателей.

Ширина луча65° — выбирают под схему секторизации: 65° — три сектора, 33° — шесть секторов или вытянутая зона, 90° — широкий сектор.

НаклонДиапазон наклона 2–12° должен перекрывать расчётный угол: при подвесе 30 м и радиусе 1 км нужно около 6,6°.

ОпораТруба Ø50–Ø125 мм; опора и кронштейн — под массу 38 кг и ветровую нагрузку 1186 / 461 / 1186 Н.

МощностьНа порт — не более 250 (R1,R2); Вт; при нескольких несущих сверяйте интермодуляцию всего тракта.

Сценарии по отраслям

Операторы связиСекторы макросот и малых сот: APX20-0727-1665IR работает в полосах 690–960 и 1710–2170 МГц с лучом 65°.

ПромышленностьТехнологические сети LTE предприятий, портов и карьеров: APX20-0727-1665IR ставят на опоры территории так же, как на площадках операторов.

ТранспортПокрытие вдоль автомобильных и железных дорог: сектор APX20-0727-1665IR разворачивают по оси трассы.

Монтаж и подключение

Крепление APX20-0727-1665IR — на трубу Ø50–Ø125 мм; монтажный комплект весит 6,8 кг.
Панель APX20-0727-1665IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
Наклон APX20-0727-1665IR: электрический 2–12°, дистанционно через блок RET.
Блок RET антенны APX20-0727-1665IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
Разъёмы — 4 × розетка 4.3-10, 2 x (MQ4+MQ5) (IEC 61169-54).
Уличные соединения APX20-0727-1665IR после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
Корпус и крепление APX20-0727-1665IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Комплект поставки

В комплекте:

Антенна КАДАММ APX20-0727-1665IR
Монтажный комплект на трубу Ø50–Ø125 мм

Масса монтажного комплекта — 6,8 кг; упаковка 2400 × 585 × 320 мм.

Документация и поставка

Документы

Техописание и каталог

Техническое описание APX20-0727-1665IR и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.

Заявка

Артикул и количество

В заявке достаточно указать артикул KADAMM APX20-0727-1665IR и количество; состав поставки приведён выше.

Подбор

Инженеры KADAMM

Для подбора APX20-0727-1665IR пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.

Доставка

По всей России

Сроки отгрузки и доставки уточнит менеджер.

Сравнение с похожими антеннами KADAMM

Параметр	KADAMM APX20-0727-1665IR	KADAMM APX20-0727-1965IR	KADAMM APX16-0727-1865IR	KADAMM APX20-0738-1965IR-2
Фото
Диапазон частот	690–960 и 1710–2170 МГц	690–960 и 1710–2690 МГц	690–960 и 1710–2690 МГц	690–960, 1710–2690 и 3300–3800 МГц
Усиление	20,2 дБи	18,4 дБи	20,6 дБи	18,4 дБи
Луч по горизонтали	65°	65°	85–95°	65°
Поляризация	±45°	±45°	± 45	±45°
Электрический наклон	2–12°	2–12°	2–12°	2–12°
Порты	8	8	8	8
Габариты	2400 × 585 × 320 мм	2095 × 500 × 160 мм	2300 × 500 × 160 мм	2095 × 500 × 160 мм
Масса	38 кг	39,2 кг	40,1 кг	39,2 кг
Страница	Эта модель	Открыть	Открыть	Открыть

Когда выбирают APX20-0727-1665IR: APX20-0727-1665IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

Вопросы и ответы

Как выбрать угол наклона?+

Верхний край луча направляют на границу соты: наклон ≈ арктангенс(h/r) + половина вертикальной ширины луча. Для APX20-0727-1665IR (вертикальный луч 9,7 ± 0,5°) при подвесе 30 м и радиусе 1 км это около 6,6°.

Диапазон наклона панели — 2–12°. Точный угол уточняют по проекту радиопокрытия и по измерениям после запуска.

Можно ли менять наклон дистанционно?+

Да. Панель поддерживает RET, протокол встроенный RET (AISG2.0/3GPP): угол задают с базовой станции или из центра управления сетью.

Подниматься на мачту ради смены угла не нужно: оптимизацию сети ведут без выездов бригады.

Что значит интермодуляция ≤−150 дБн?+

Это уровень продуктов третьего порядка при двух несущих по 43 дБм (IEC 62037) относительно несущей. Чем ниже, тем меньше помех попадает в полосу приёма базовой станции.

Параметр важен, когда через панель идут несколько мощных несущих. Разъёмы, перемычки и кабели должны быть того же класса, иначе низкая интермодуляция антенны ничего не даст.

Какая труба и опора нужны?+

Панель крепится на трубу Ø50–Ø125 мм, масса — 38 кг, ветровая нагрузка 1186 / 461 / 1186 Н при 150 км/ч.

Опору и кронштейн рассчитывают под массу с монтажным комплектом и ветровую нагрузку.

Чем отличается луч 33° от 65°?+

65° — классика трёхсекторного сайта: три панели через 120°. 33° — шесть секторов на сайте или вытянутая зона: выше ёмкость и усиление.

У APX20-0727-1665IR луч 65°.

Чем KADAMM APX20-0727-1665IR отличается от KADAMM APX20-0727-1965IR?+

Главное: полосы 690–960 и 1710–2170 МГц, у APX20-0727-1965IR — 690–960 и 1710–2690 МГц; усиление 20,2 дБи, у APX20-0727-1965IR — 18,4 дБи (больше на 1,8 дБ). Подробнее — в разделе «Чем отличается от похожих моделей KADAMM».

Есть ли документы на KADAMM APX20-0727-1665IR?+

Для APX20-0727-1665IR доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.

Другие модели этого раздела каталога KADAMM: Антенны 5G для базовых станций: TDD + FDD и гибридные →

Подбор KADAMM APX20-0727-1665IR под ваш объект

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
