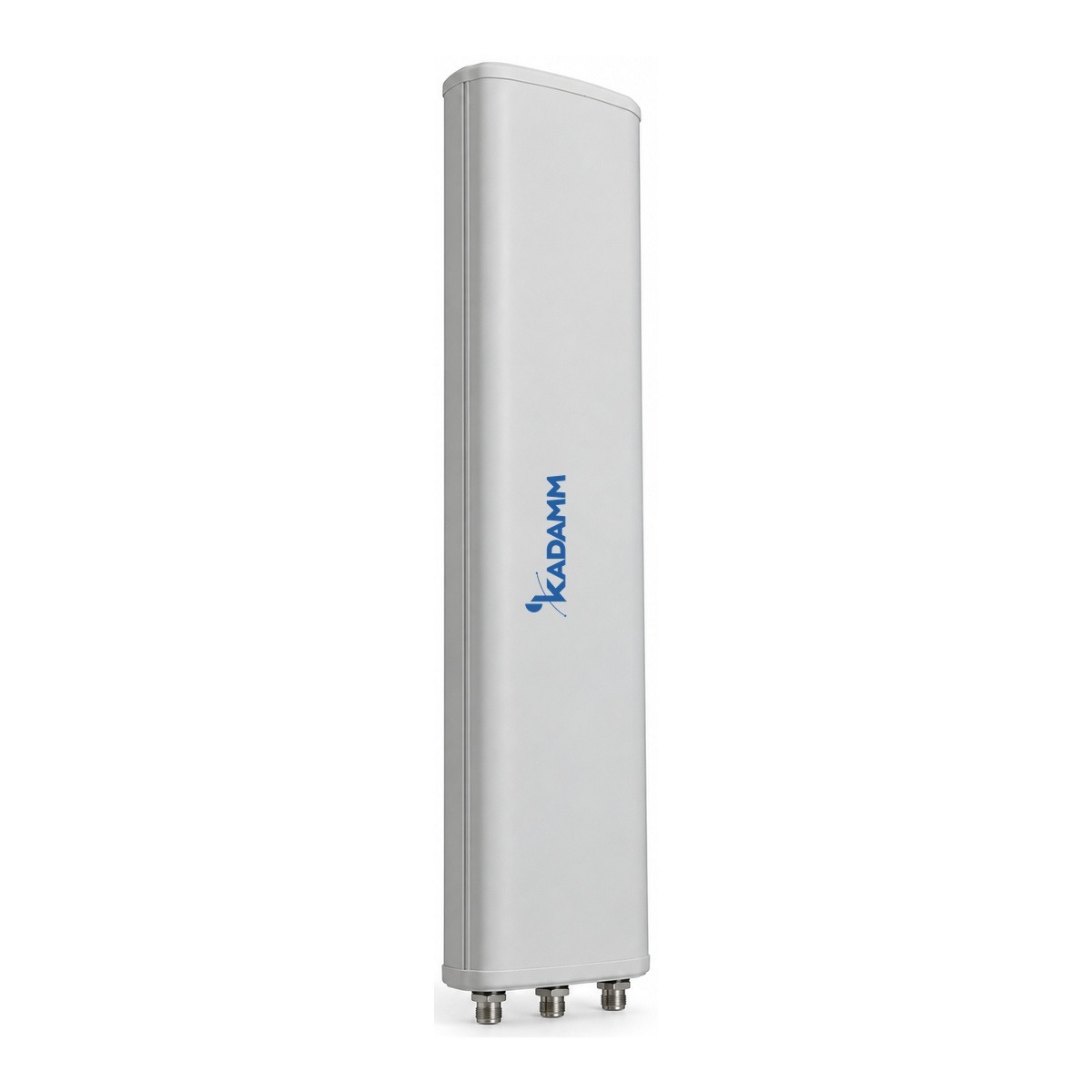

KADAMM APX12-0742-1667IR — секторная антенна базовой станции 690–960/3300–4200 МГц, 16 дБи, 12 портов

KADAMM APX12-0742-1667IR — антенна базовой станции с массивами FDD и TDD в одном корпусе диапазона 690–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

По вертикали луч узкий — 6,0 ± 0,6°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол встроенный RET (AISG2.0/3GPP)): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту.

Качество диаграммы видно по цифрам: усиление — до 13,8–14,8 дБи; отношение вперёд/назад — более 23–24 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: масса 26–32 кг плюс 26–32 кг монтажный комплект; крепление на трубу Ø50–Ø110 мм; ветровая нагрузка 1097 / 278 / 1097 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 200 км/ч; рабочая температура −40…+70 °C. Разъёмы — 4 × розетка 4.3-10, 1 x (MQ4 + MQ5), вилка (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Это комбинированная панель: в одном корпусе — массив TDD (5G NR / LTE TDD) с формированием луча и секторные FDD-массивы. Калибровочный порт выравнивает амплитуды и фазы трактов TDD-массива, чтобы луч формировался точно. Одна такая панель заменяет на мачте две отдельные антенны.

Системы излучателей

Всего у APX12-0742-1667IR — 3 системы излучателей, 8 портов.

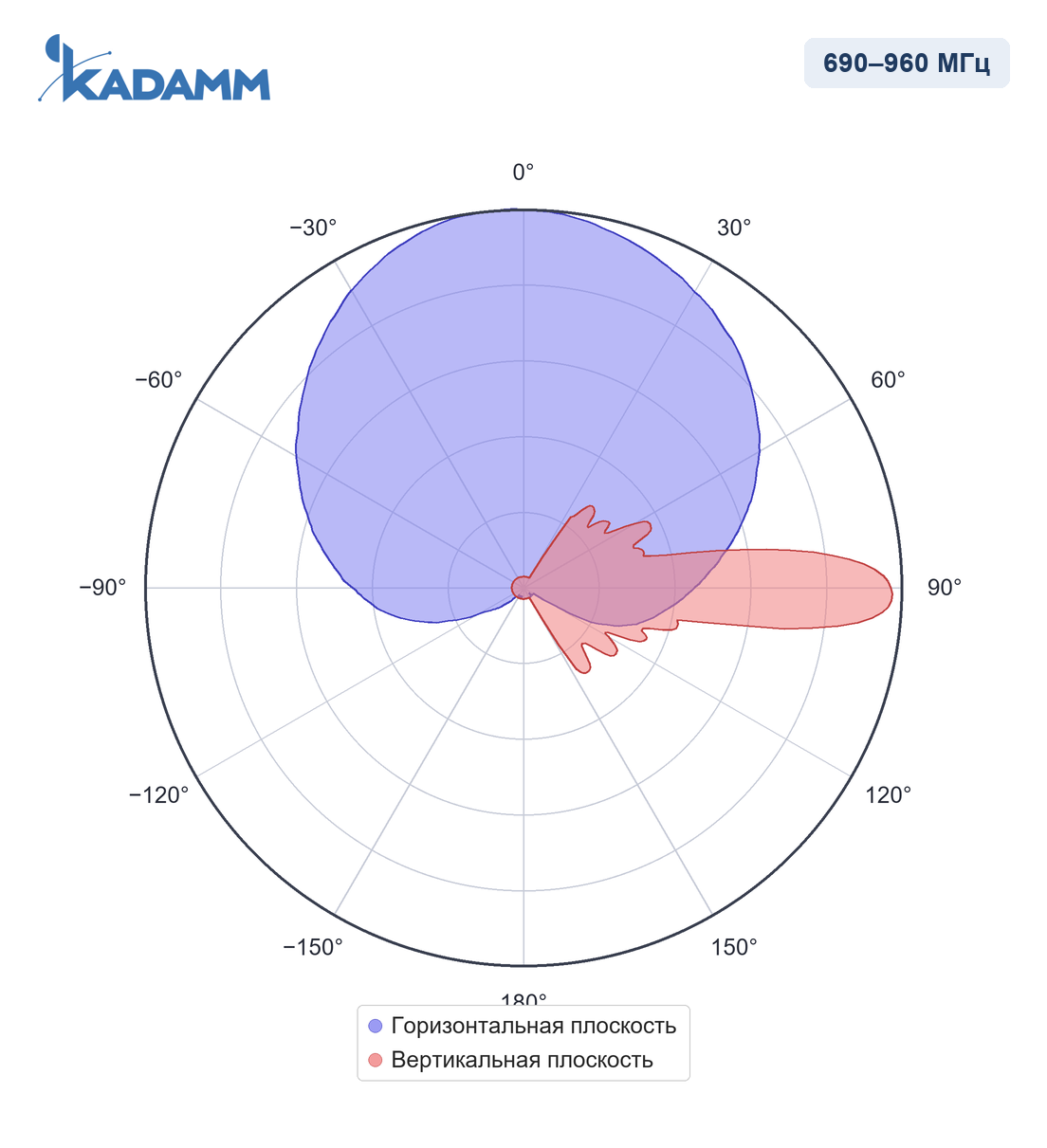

690–960 МГц, массив R1/R2Главный лепесток по горизонтали 63–67°, по вертикали 12,4–15°, усиление в максимуме 13,8–14,6 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

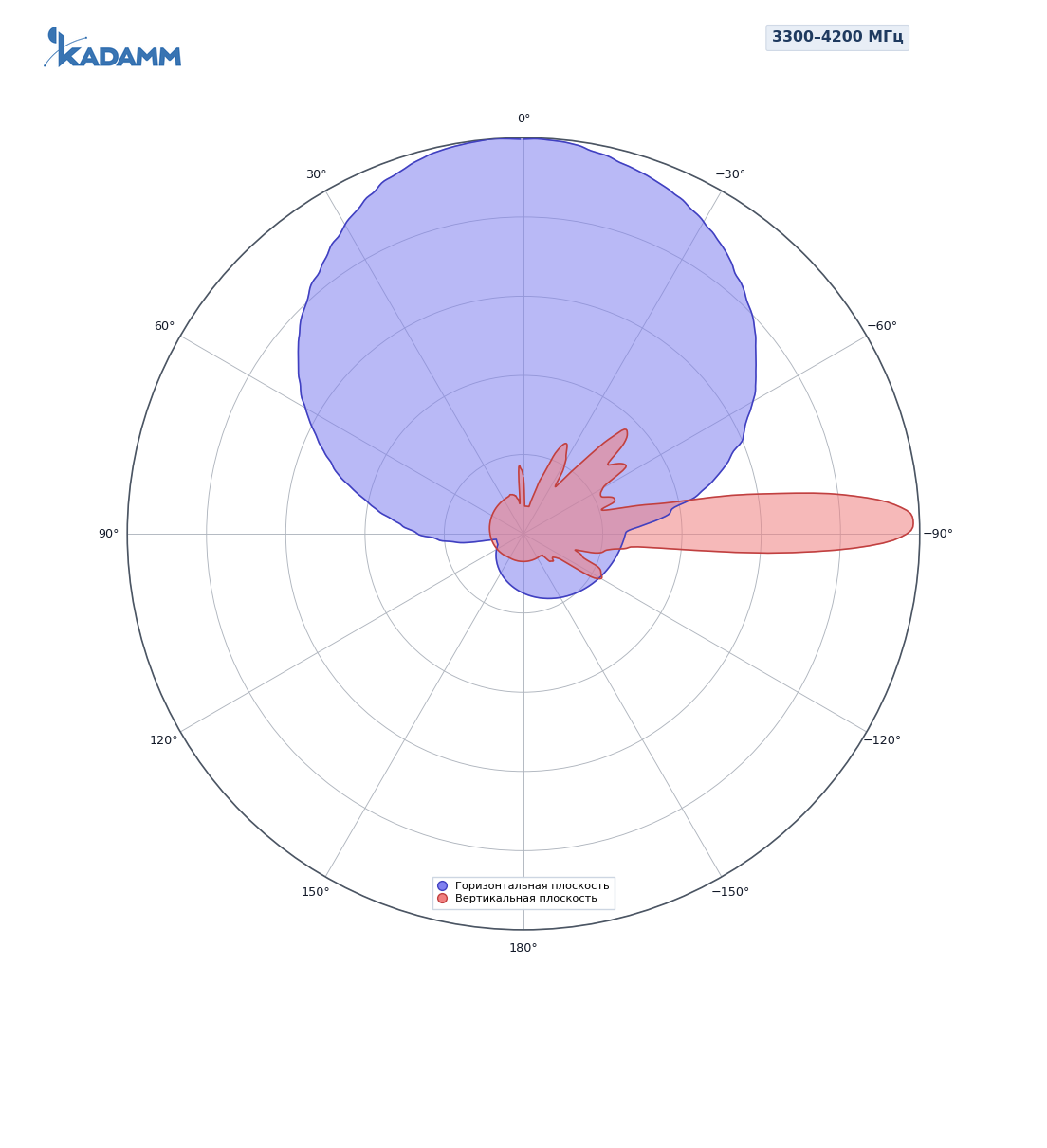

3300–4200 МГц, одноколонный лучГлавный лепесток по горизонтали 65–85°, по вертикали 5,5–6°, усиление в максимуме 15,5–17,2 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

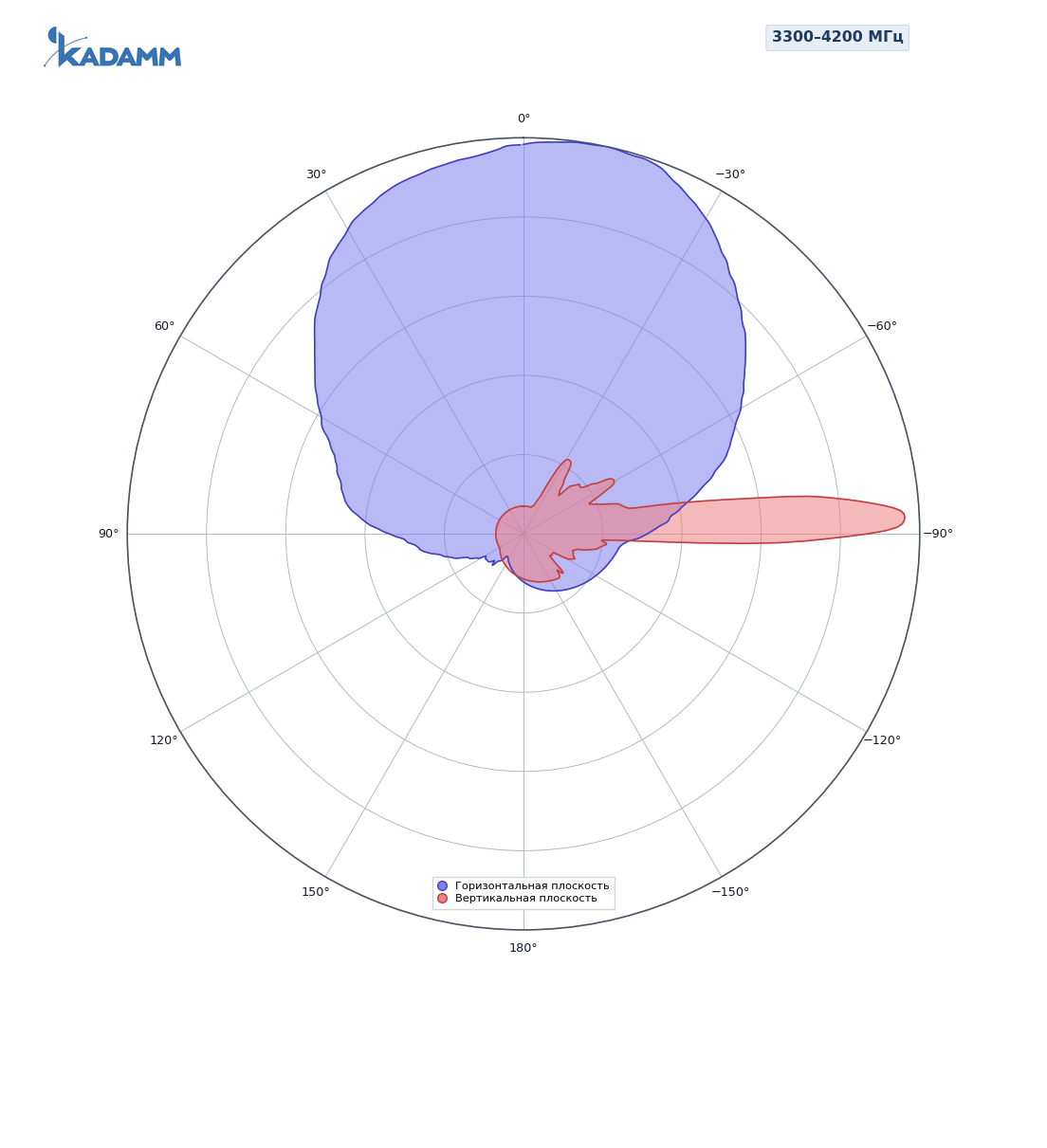

3300–4200 МГц, широковещательный луч 65°Главный лепесток по горизонтали 65–85°, по вертикали 5,5–6°, усиление в максимуме 15,5–17,2 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

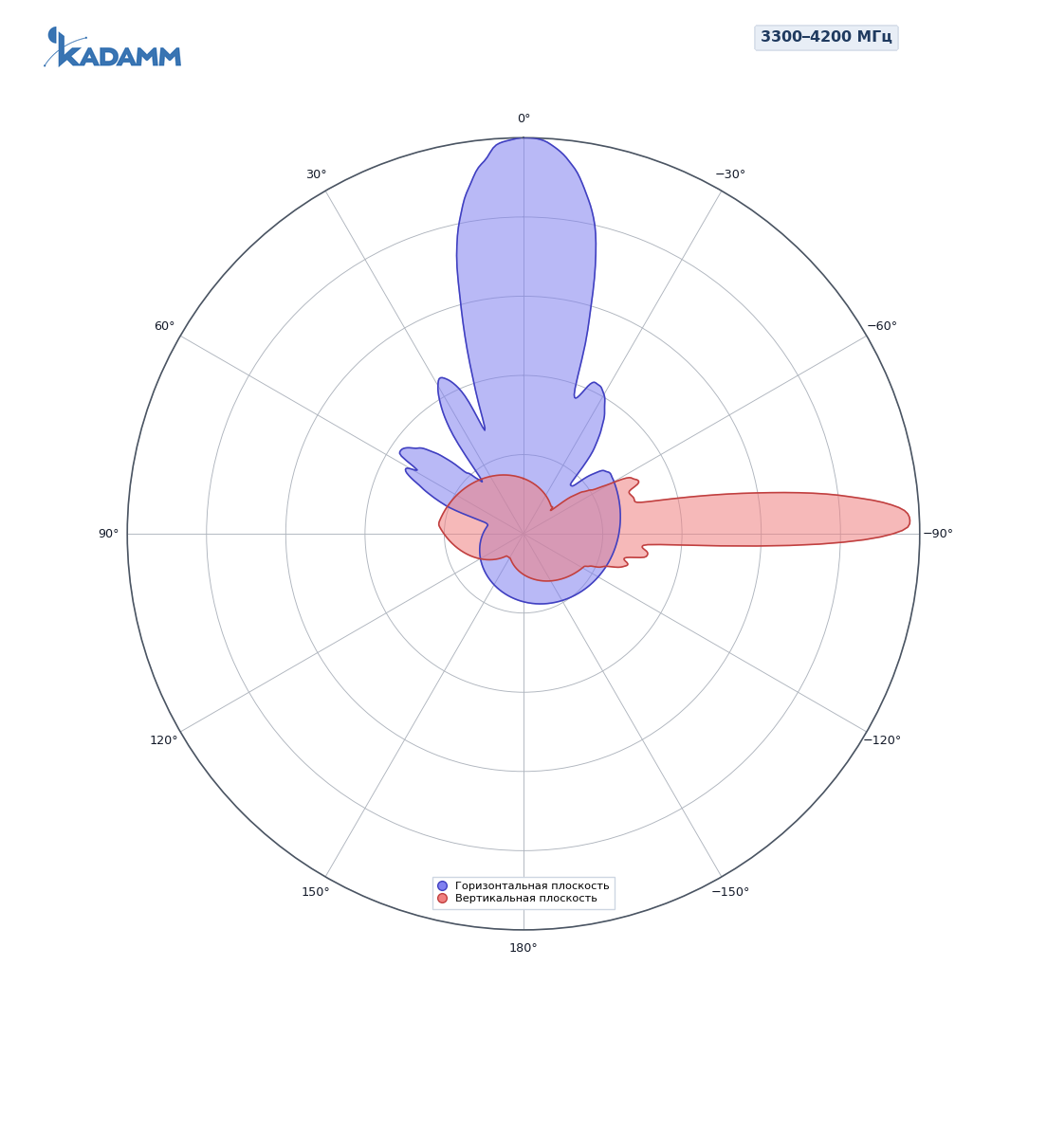

3300–4200 МГц, сервисный луч 0°Главный лепесток по горизонтали 65–85°, по вертикали 5,5–6°, усиление в максимуме 15,5–17,2 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

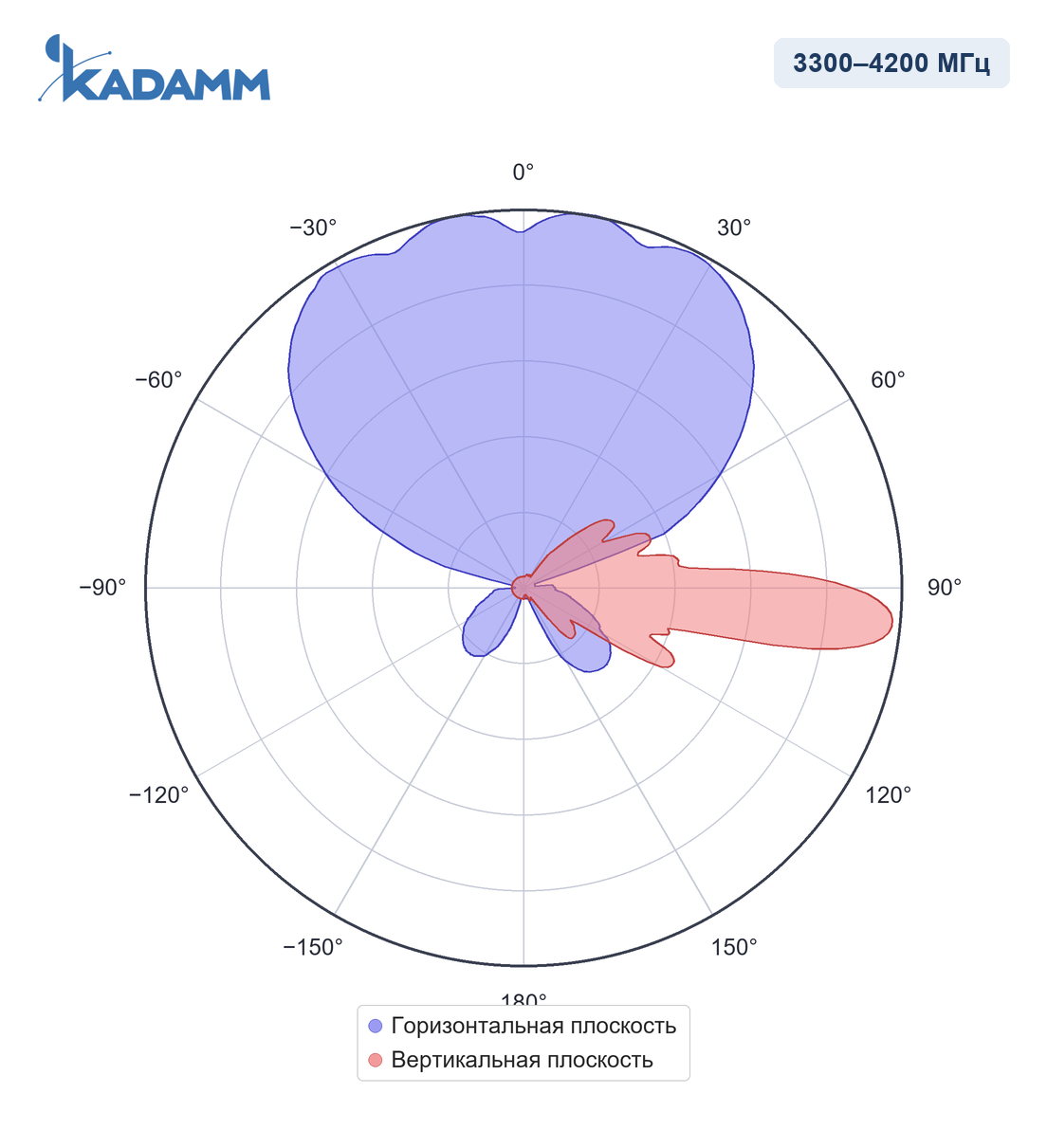

3300–4200 МГц, широковещательный луч NRГлавный лепесток по горизонтали 65–85°, по вертикали 5,5–6°, усиление в максимуме 15,5–17,2 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — 23–25°; по вертикали — 5,5–15°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

Массив TDD (beamforming) 3300–4200 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH) 65°

TDD: сервисный луч

Массив R1/R2: 2×690–960 МГц

Общие параметры

• AISG 2.0 — протокол управления наклоном 2–12° у APX12-0742-1667IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для APX12-0742-1667IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX12-0742-1667IR — 4 × розетка 4.3-10, 1 x (MQ4 + MQ5), вилка (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX12-0742-1667IR покрывают 7 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX12-0742-1667IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX12-0742-1667IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 13,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 13,8 = 53,8 дБм, то есть около 240 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 53,8 − 90,8 = −37 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,5°) — около 175 м от опоры, верхняя — около 404 м.

APX12-0742-1667IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX12-0742-1667IR:

Перед заказом KADAMM APX12-0742-1667IR сверьте с проектом:

• Частоты оборудования — внутри 690–960 и 3300–4200 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø110 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление APX12-0742-1667IR — на трубу Ø50–Ø110 мм; монтажный комплект весит 26–32 кг.
• Панель APX12-0742-1667IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX12-0742-1667IR: электрический 2–12°, дистанционно через блок RET.
• Блок RET антенны APX12-0742-1667IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 4 × розетка 4.3-10, 1 x (MQ4 + MQ5), вилка (IEC 61169-54).
• Уличные соединения APX12-0742-1667IR после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APX12-0742-1667IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 26–32 кг; упаковка по исполнению (см. таблицу «Исполнения»).

Другие модели этого раздела каталога KADAMM: Антенны 5G для базовых станций: TDD + FDD и гибридные →
