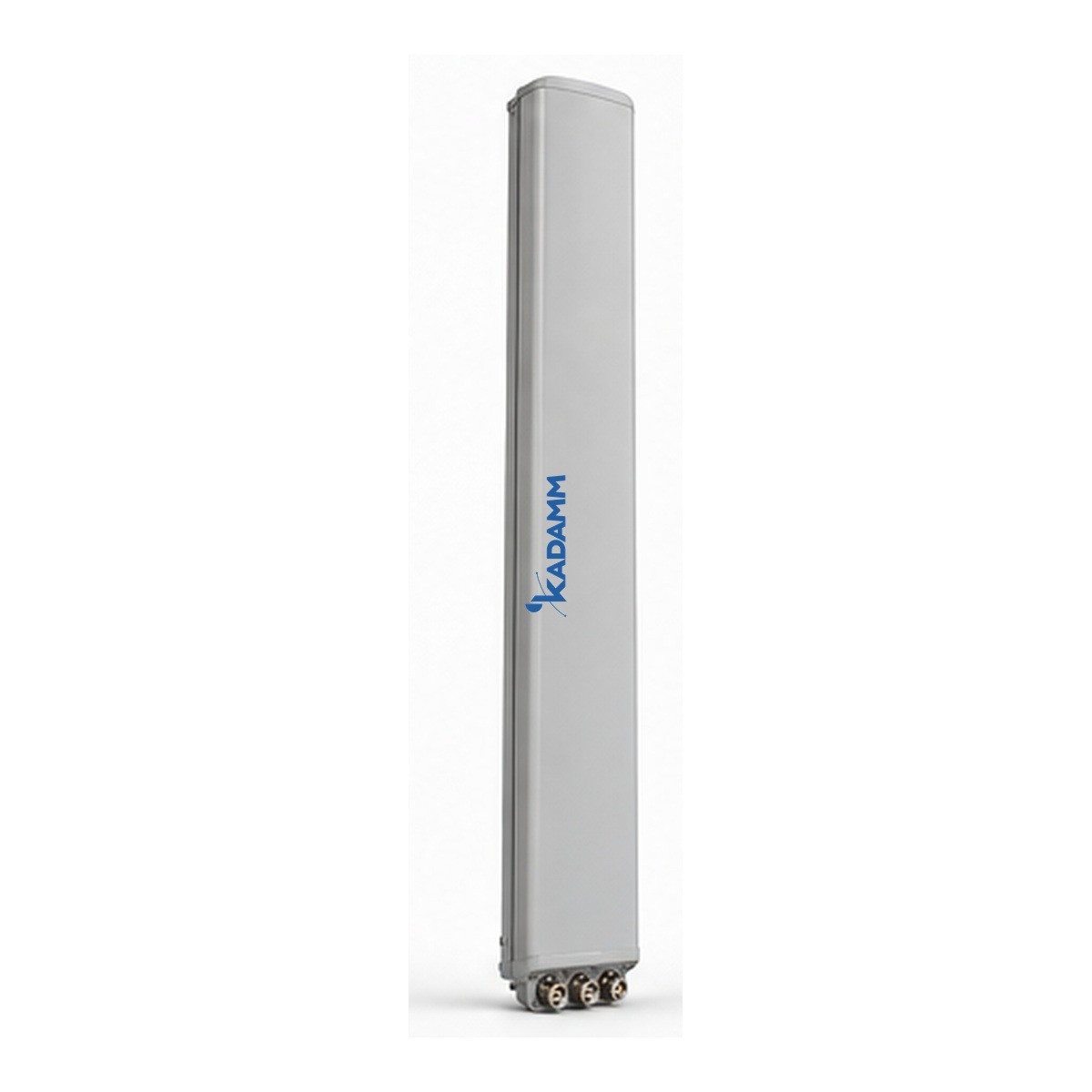

KADAMM APX12-0727-1865IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 18 дБи, 12 портов

KADAMM APX12-0727-1865IR — секторная панельная антенна для базовой станции диапазона 2×690–960 / 4×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 63°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

По вертикали луч узкий — 11,1 ± 0,9°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол встроенный RET (AISG2.0/3GPP)): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту.

Качество диаграммы видно по цифрам: усиление — до 18,4 дБи; отношение вперёд/назад — более 21–24 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1985 × 500 × 160 мм; масса 33,8–35,3 кг плюс 33,8–35,3 кг монтажный комплект; ветровая нагрузка 1480 / 364 / 1480 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 200 км/ч; рабочая температура −40…+65 °C. Разъёмы — 4.3-10. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у APX12-0727-1865IR — 6 систем излучателей, 1 порт.

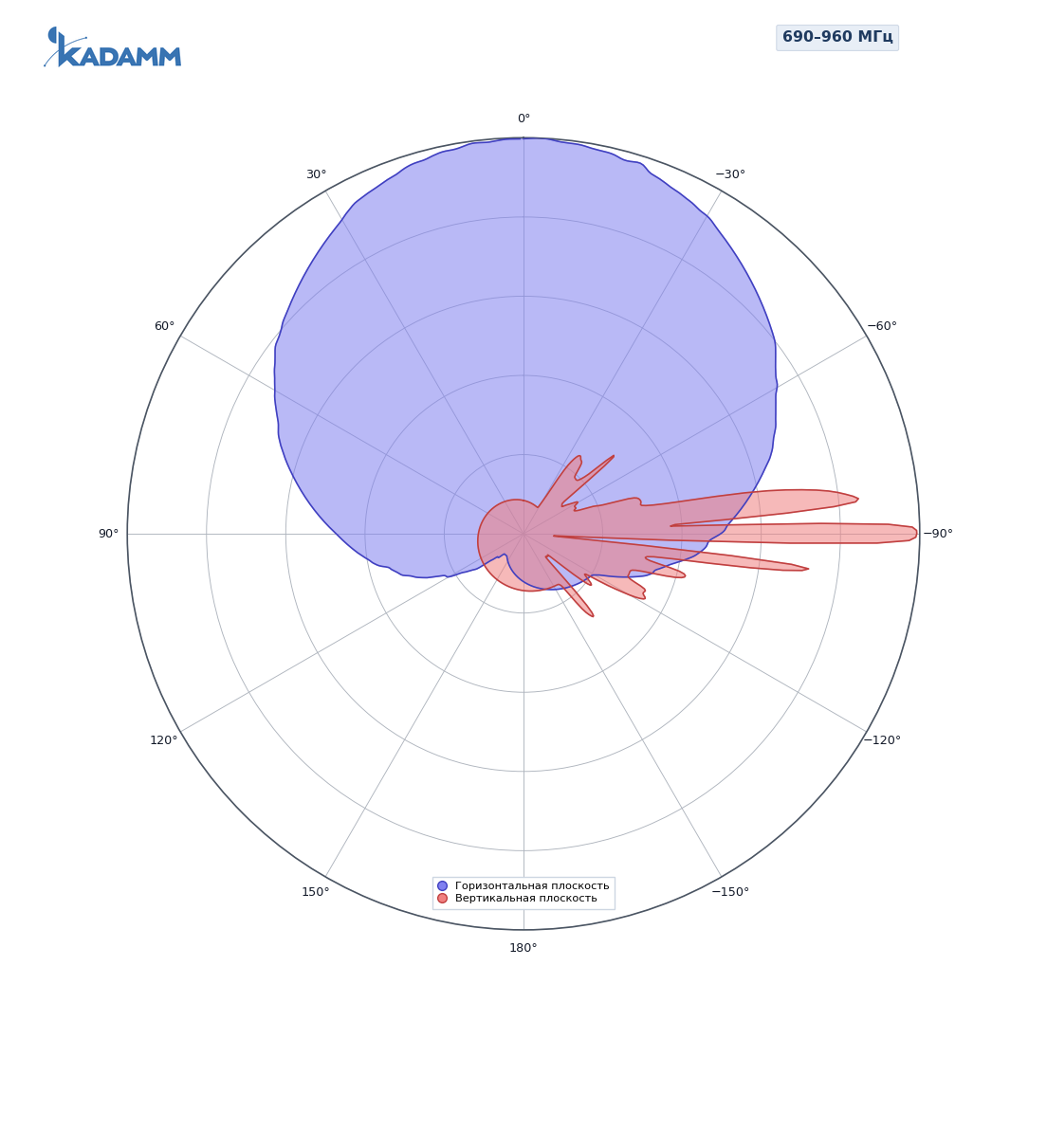

690–960 МГц, массив R1/R2Главный лепесток по горизонтали 62–65°, по вертикали 8,9–11,1°, усиление в максимуме 15,4–16,4 дБи, задний лепесток ниже главного не менее чем на 21 дБ.

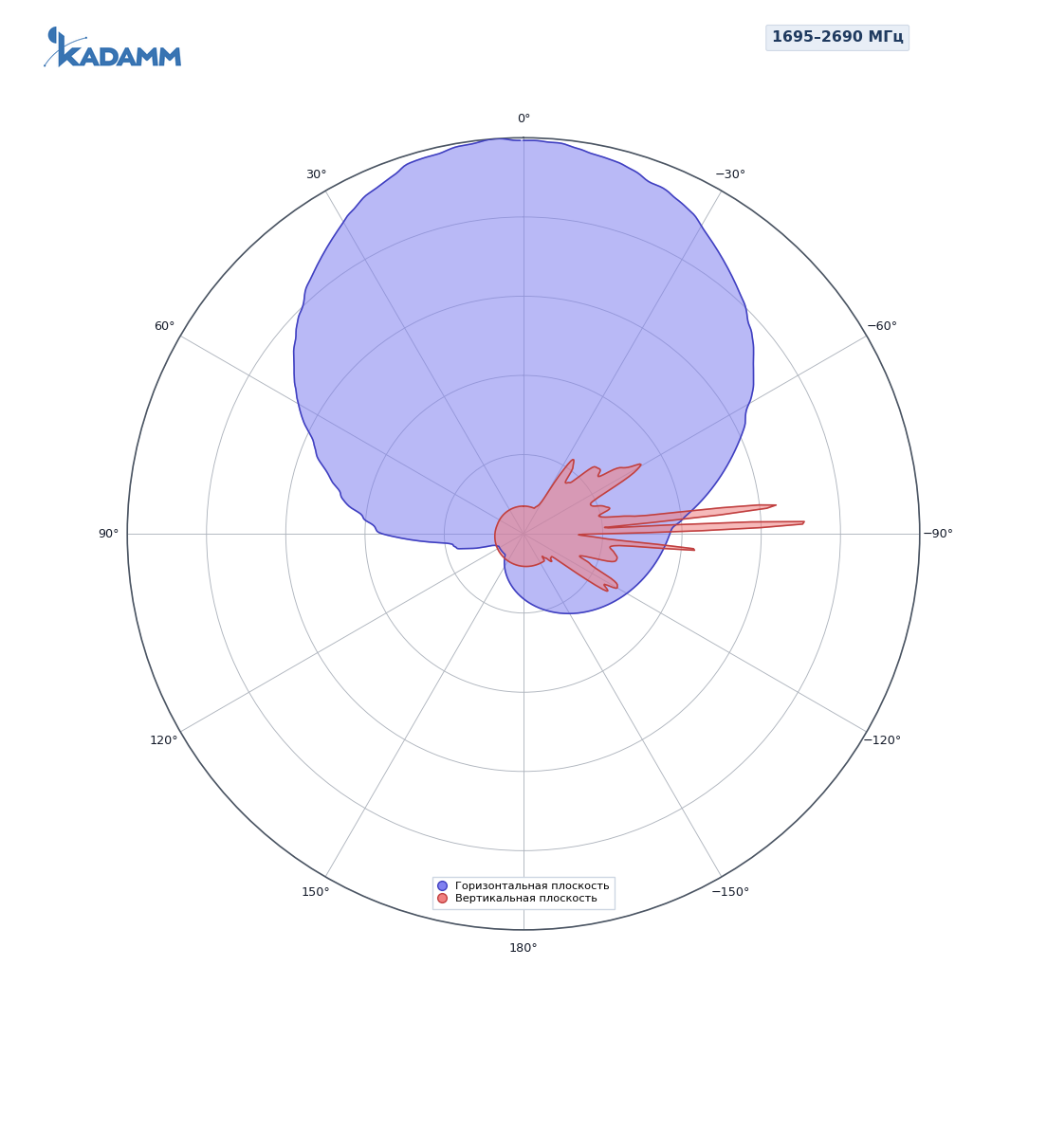

1695–2690 МГц, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 57–69°, по вертикали 5,1–7,3°, усиление в максимуме 17,1–18,4 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 63° во всех диапазонах; по вертикали — 5,1–11,1°. Задний лепесток ослаблен не менее чем на 21 дБ относительно главного.

Массив R1/R2: 2×690–960 МГц

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

Общие параметры

• AISG 2.0 — протокол управления наклоном 2–12° у APX12-0727-1865IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для APX12-0727-1865IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX12-0727-1865IR — по исполнению (см. таблицу «Исполнения»).
• 3GPP TS 36.101 и 38.101-1 — полосы APX12-0727-1865IR покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX12-0727-1865IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX12-0727-1865IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,4 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,4 = 58,4 дБм, то есть около 692 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,4 − 90,8 = −32,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 8,9°) — около 148 м от опоры, верхняя — около 674 м.

APX12-0727-1865IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 63° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX12-0727-1865IR:

Перед заказом KADAMM APX12-0727-1865IR сверьте с проектом:

• Частоты оборудования — внутри 690–960 и 1710–2690 МГц
• Мощность на порт — не выше 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт
• Разъёмы — 4.3-10
• Климат площадки — в пределах −40…+65 °C

• Панель APX12-0727-1865IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX12-0727-1865IR: электрический 2–12°, дистанционно через блок RET.
• Блок RET антенны APX12-0727-1865IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• Разъёмы APX12-0727-1865IR на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX12-0727-1865IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 33,8–35,3 кг; упаковка 2260 × 615 × 290 мм.
