KADAMM APX12-0727-1766IR — секторная антенна базовой станции 690–960/2300–2690 МГц, 17 дБи, 12 портов

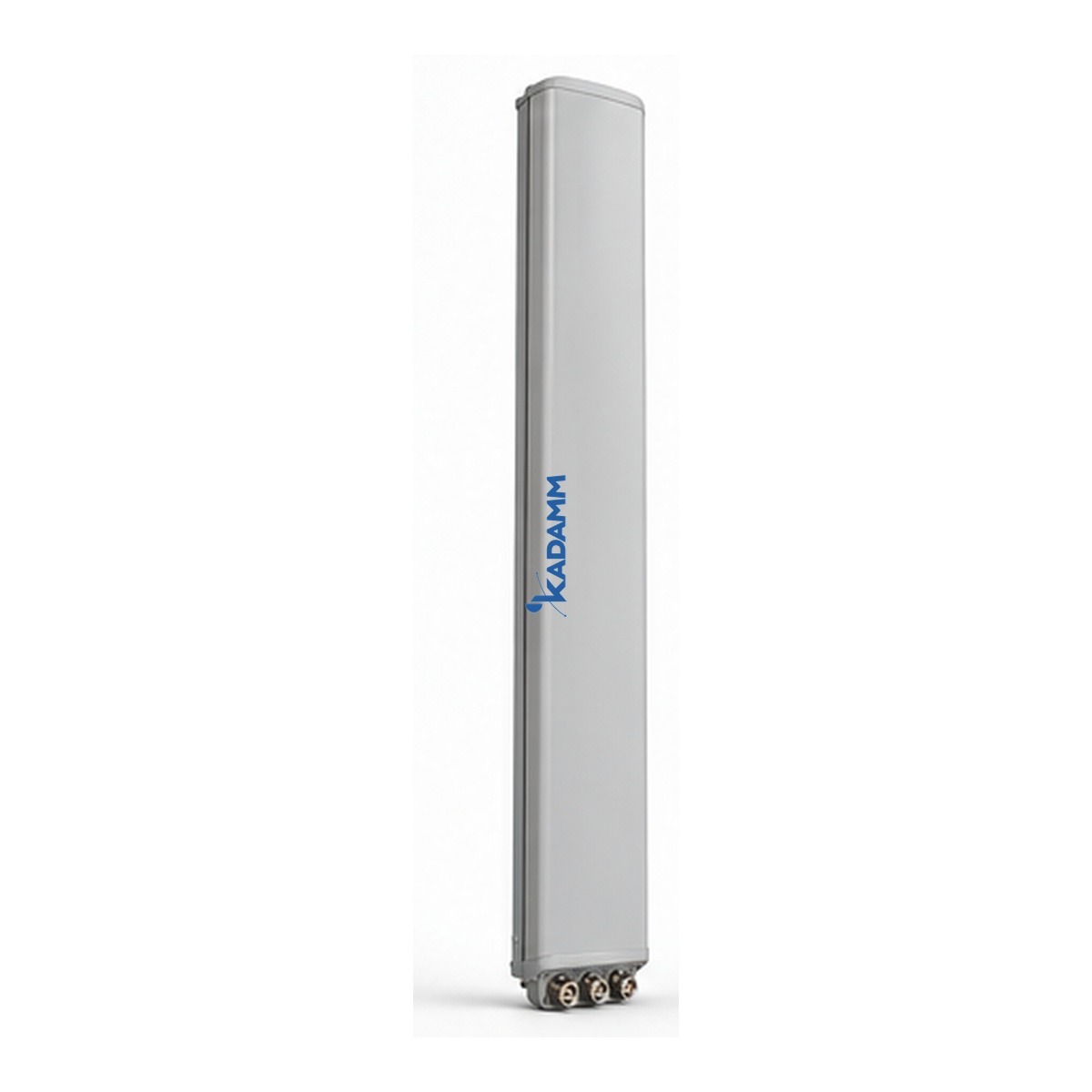

KADAMM APX12-0727-1766IR — антенна базовой станции с массивами FDD и TDD в одном корпусе диапазона TDD 2300–2690 + FDD 2×690–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 68°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

По вертикали луч узкий — 5,7 ± 0,7°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора.

Из параметров диаграммы: усиление — до 17,1 дБи.

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 2560 × 469 × 185 мм; масса 40 кг плюс 6,3 кг монтажный комплект; крепление на трубу Ø50–Ø110 мм; ветровая нагрузка 1440 / 521 / 1528 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 200 км/ч; рабочая температура −40…+70 °C. Разъёмы — 12 × 7/ 16, розетка, калибровочный порт: 1 × розетка N (IEC 61169-16). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Это комбинированная панель: в одном корпусе — массив TDD (5G NR / LTE TDD) с формированием луча и секторные FDD-массивы. Калибровочный порт выравнивает амплитуды и фазы трактов TDD-массива, чтобы луч формировался точно. Одна такая панель заменяет на мачте две отдельные антенны.

Системы излучателей

Всего у APX12-0727-1766IR — 3 системы излучателей, 12 портов.

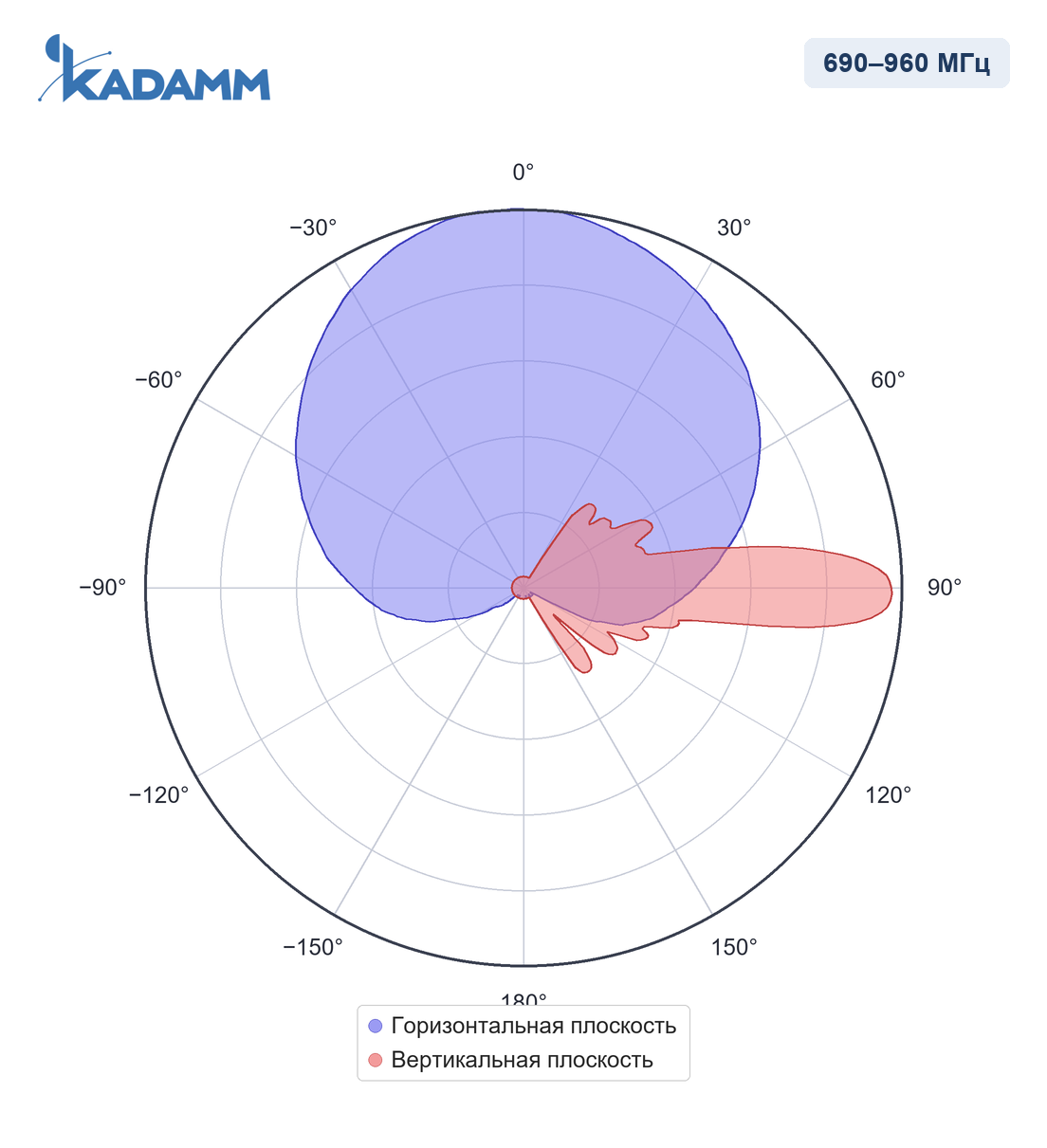

690–960 МГц, массив R1/R2Главный лепесток по горизонтали 61–66°, по вертикали 7,2–8,8°, усиление в максимуме 16,1–17,1 дБи.

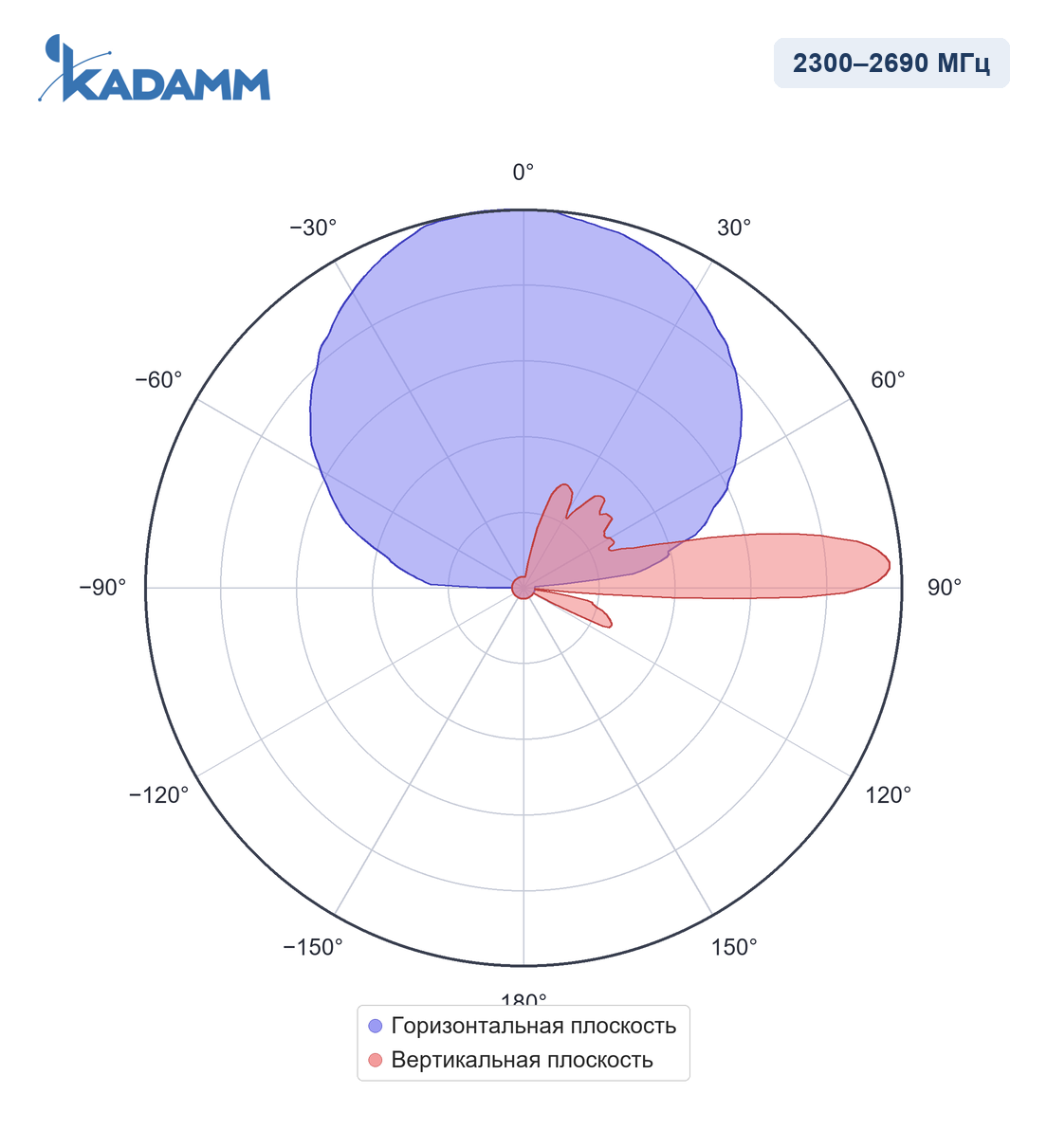

2300–2690 МГц, одноколонный лучГлавный лепесток по горизонтали 68–95°, по вертикали 5,6–5,7°, усиление в максимуме 15,3–16,4 дБи.

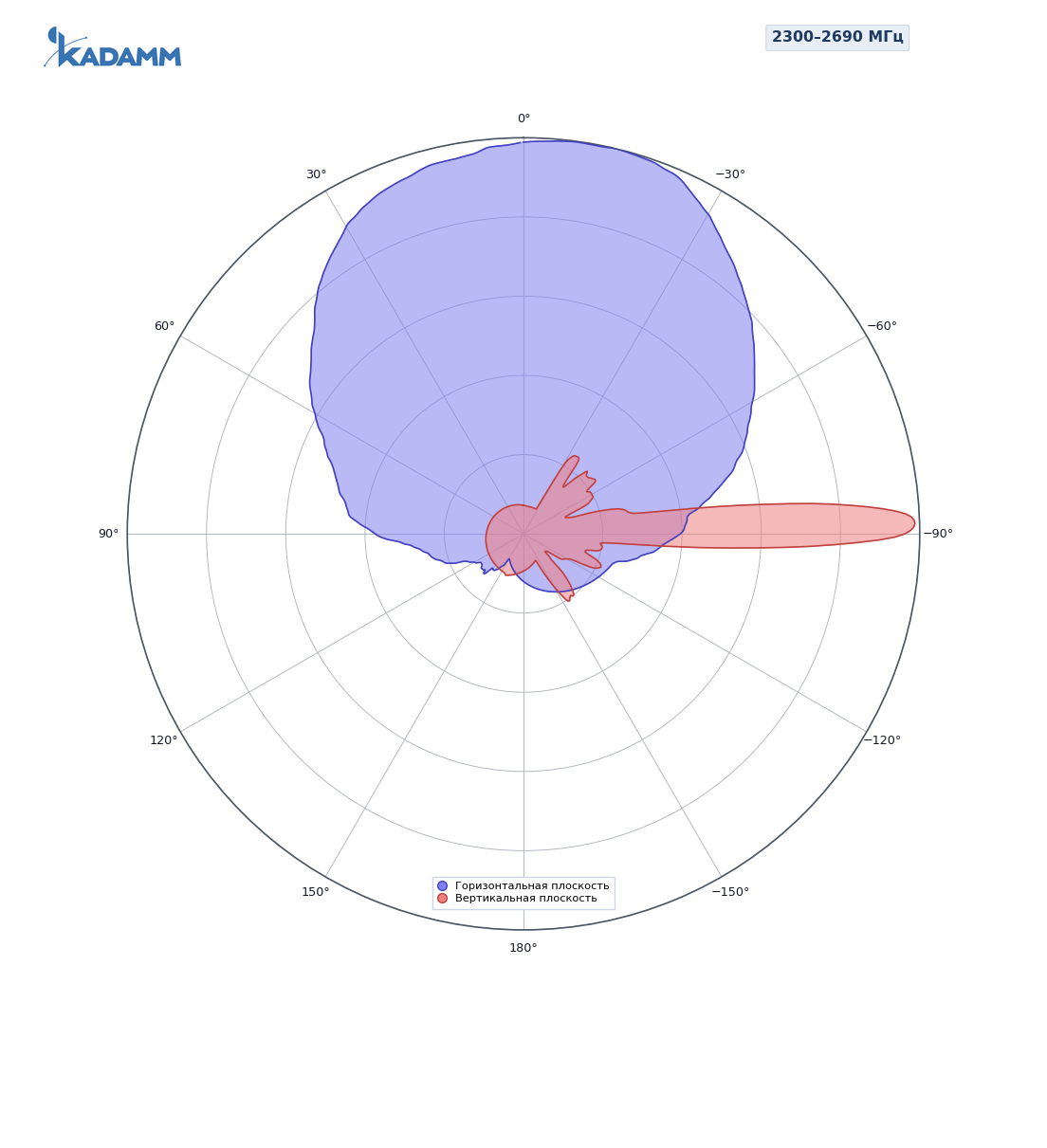

2300–2690 МГц, широковещательный луч 65°Главный лепесток по горизонтали 68–95°, по вертикали 5,6–5,7°, усиление в максимуме 15,3–16,4 дБи.

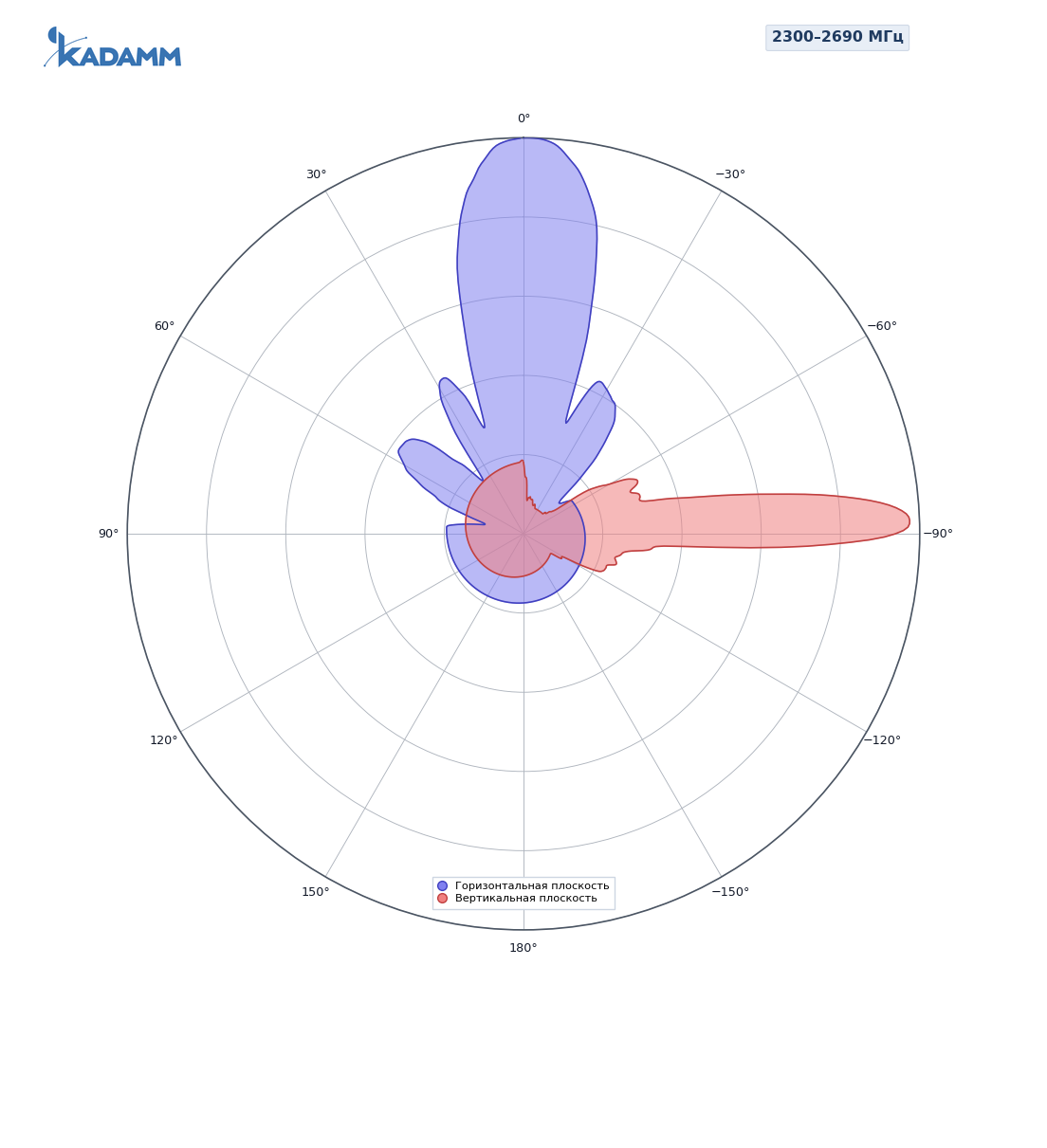

2300–2690 МГц, сервисный луч 0°Главный лепесток по горизонтали 68–95°, по вертикали 5,6–5,7°, усиление в максимуме 15,3–16,4 дБи.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 68°, у TDD — 95 ± 15°, у TDD — 27°; по вертикали — 5,6–8,8°.

Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH) 65°

TDD: сервисный луч

Массив R1/R2: 2×690–960 МГц

Общие параметры

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для APX12-0727-1766IR.
• IEC 61169-16 — присоединительные размеры разъёмов N; у APX12-0727-1766IR — 12 × 7/ 16, розетка, калибровочный порт: 1 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы APX12-0727-1766IR покрывают 8 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX12-0727-1766IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX12-0727-1766IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,1 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,1 = 57,1 дБм, то есть около 513 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,1 − 90,8 = −33,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,7°) — около 173 м от опоры, верхняя — около 413 м.

APX12-0727-1766IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 68° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX12-0727-1766IR:

Перед заказом KADAMM APX12-0727-1766IR сверьте с проектом:

• Частоты оборудования — внутри 690–960 и 2300–2690 МГц
• Мощность на порт — не выше 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт
• Разъёмы — 12×N
• Опора и крепление — на трубу Ø50–Ø110 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление APX12-0727-1766IR — на трубу Ø50–Ø110 мм; монтажный комплект весит 6,3 кг.
• Панель APX12-0727-1766IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX12-0727-1766IR: электрический 2–12°.
• Разъёмы — 12 × 7/ 16, розетка, калибровочный порт: 1 × розетка N (IEC 61169-16).
• Разъёмы APX12-0727-1766IR на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX12-0727-1766IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 6,3 кг; упаковка 2850 × 535 × 247 мм.
