KADAMM APX10-0727-1668IR — секторная антенна базовой станции 690–2690 МГц, 15,6 дБи, 10 портов

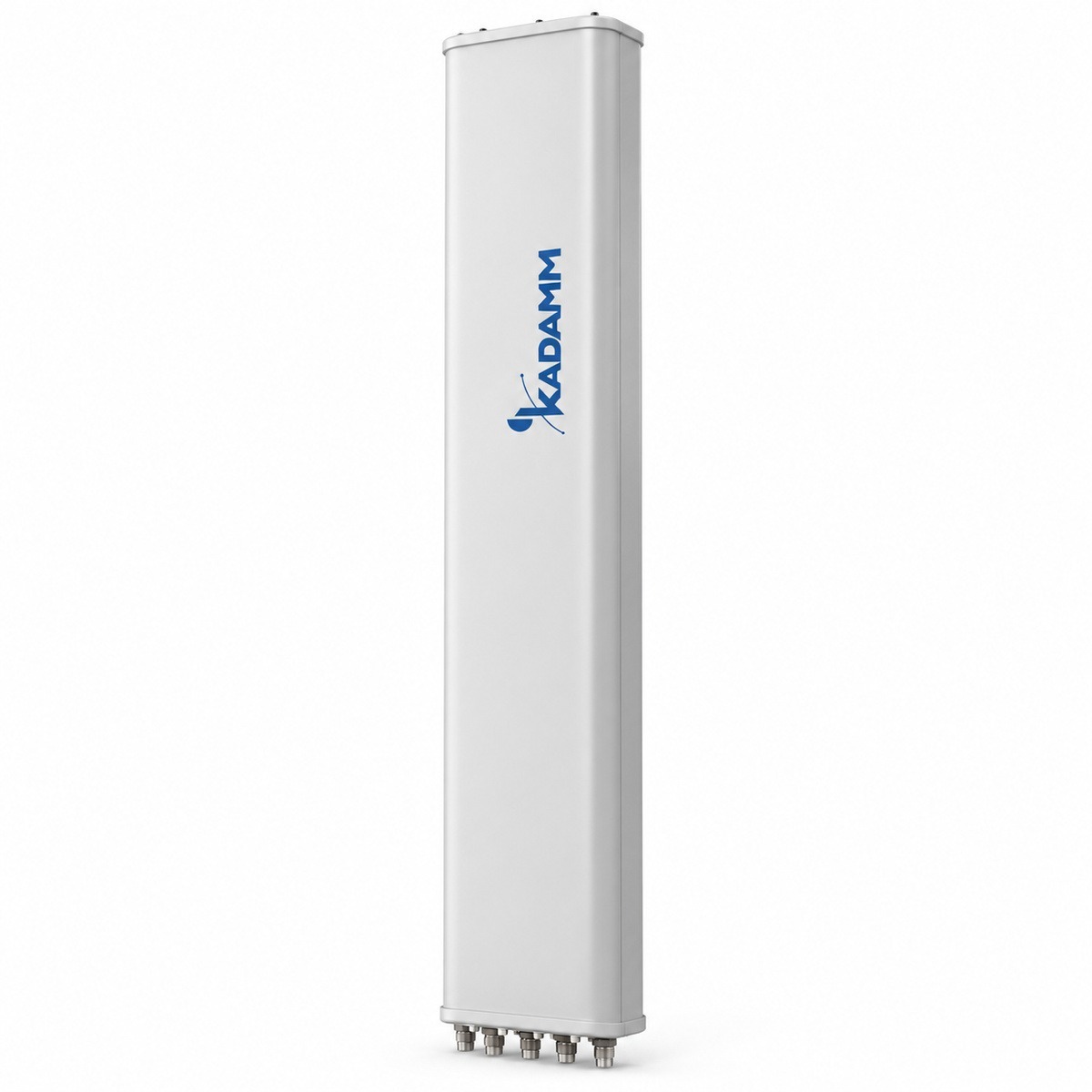

KADAMM APX10-0727-1668IR — секторная панельная антенна для базовой станции диапазона 690–960 / 4×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 66°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 дБ. Систем излучателей в панели — 5, портов — 10: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 10,6 ± 1,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 15,6 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1990 × 396 × 190 мм; масса 26,4 кг плюс 4,2 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у APX10-0727-1668IR — 5 систем излучателей, 10 портов.

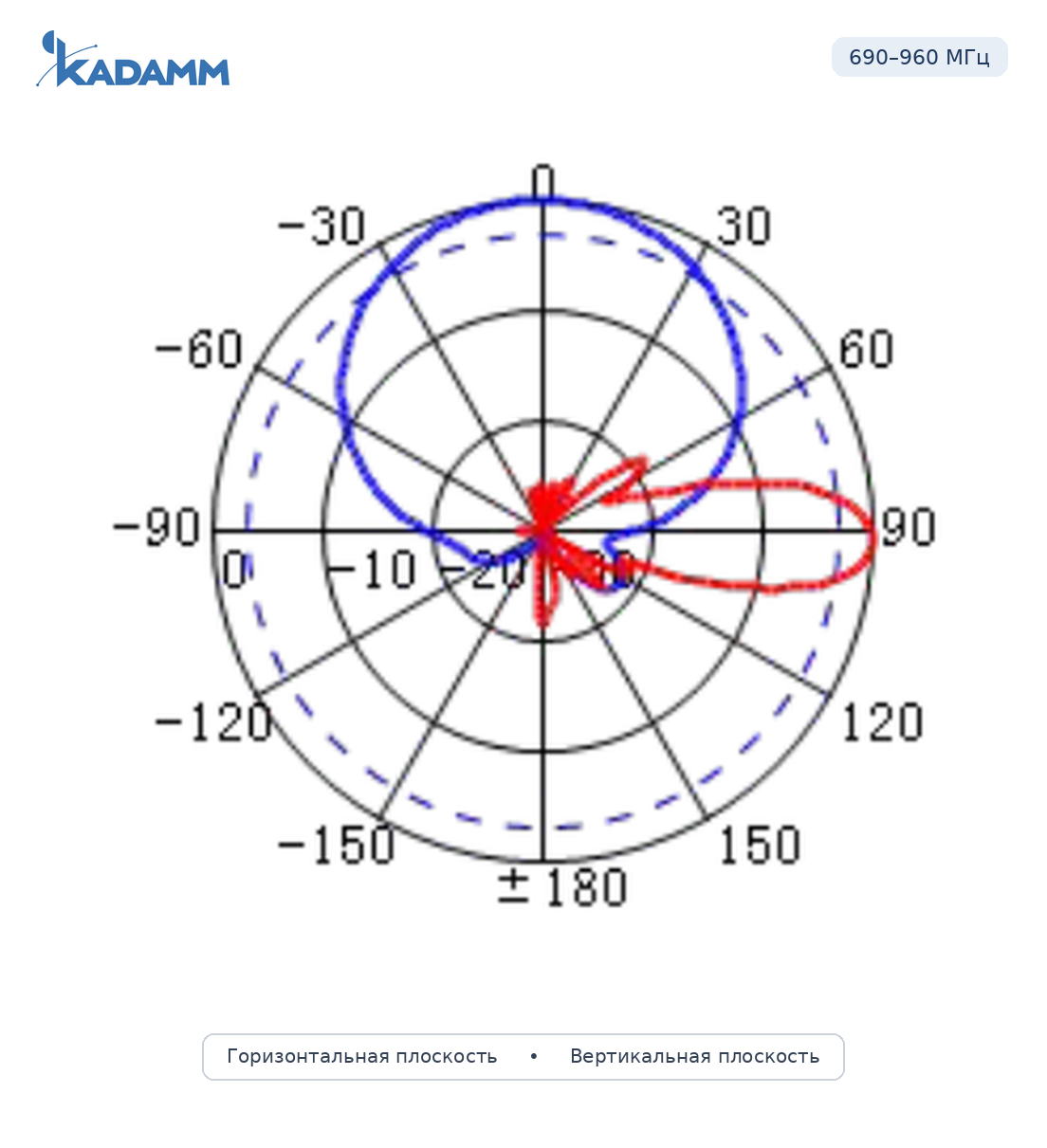

690–960 МГцГлавный лепесток по горизонтали 65–68°, по вертикали 9,5–10,6°, усиление в максимуме 15–15,6 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

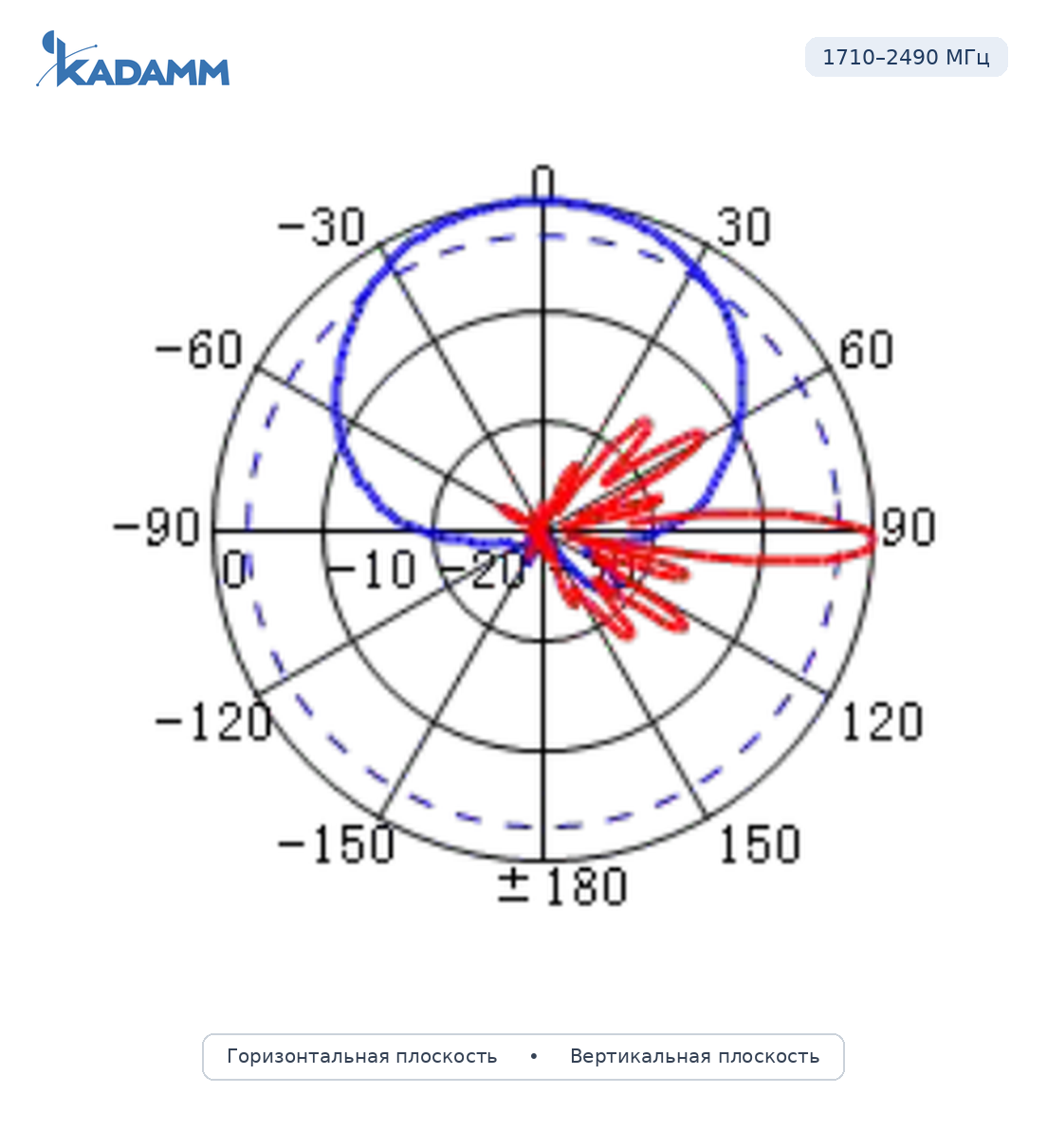

1710–2490 МГцГлавный лепесток по горизонтали 64–67°, по вертикали 8,8–9,8°, усиление в максимуме 15,4–15,6 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

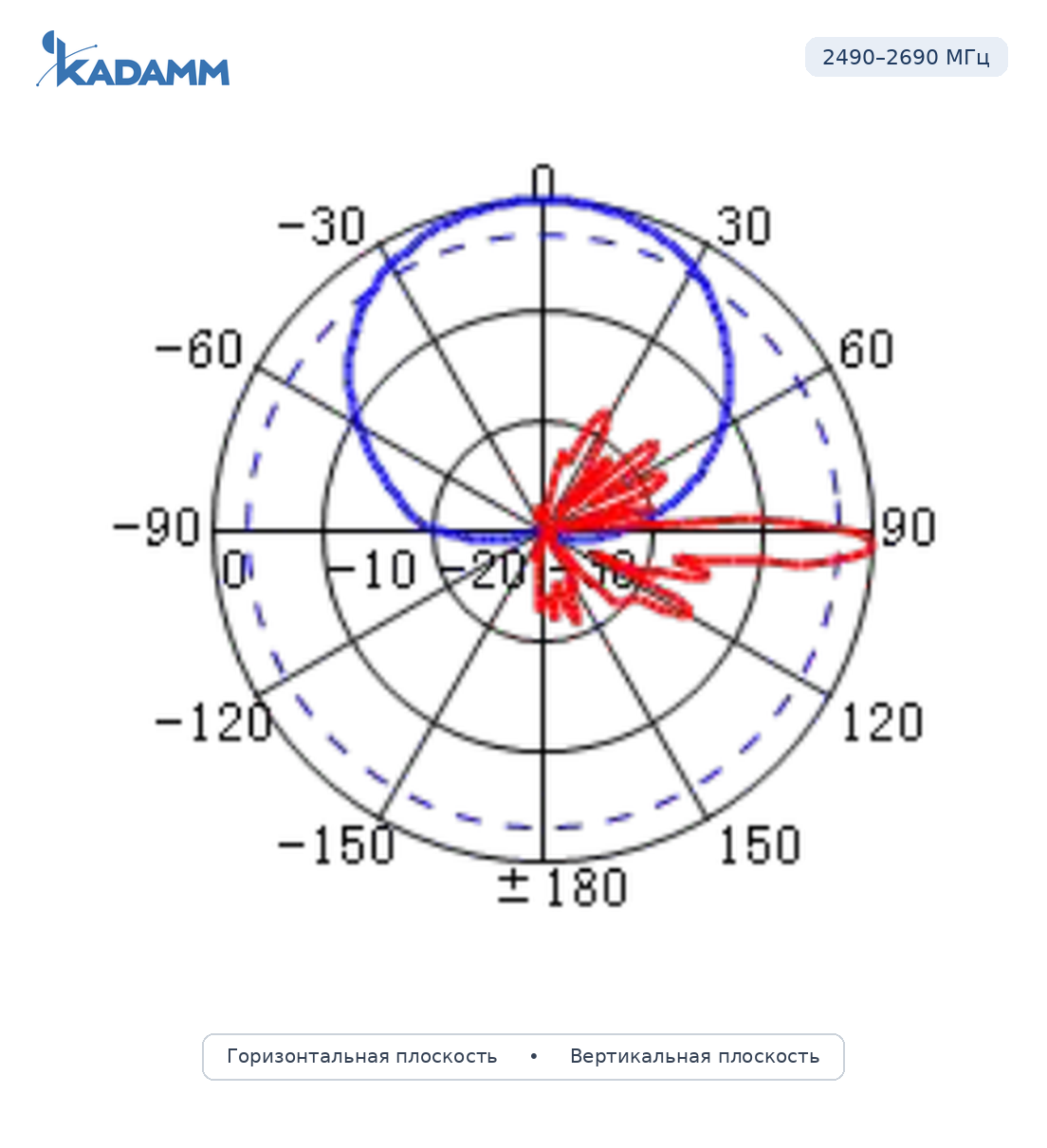

2490–2690 МГцГлавный лепесток по горизонтали 60 ± 5°, по вертикали 7,7 ± 0,7°, усиление в максимуме 15,3 ± 0,8 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 66° во всех диапазонах; по вертикали — 7,7–10,6°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

Система 690–960 МГц

Система 4×1710–2690 МГц

Общие параметры

• AISG 2.0 — протокол управления наклоном 2–12° у APX10-0727-1668IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX10-0727-1668IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX10-0727-1668IR — 10 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX10-0727-1668IR покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX10-0727-1668IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX10-0727-1668IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15,6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 15,6 = 55,6 дБм, то есть около 363 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 55,6 − 90,8 = −35,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 9,5°) — около 144 м от опоры, верхняя — около 764 м.

APX10-0727-1668IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 66° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX10-0727-1668IR:

Перед заказом KADAMM APX10-0727-1668IR сверьте с проектом:

• Частоты оборудования — внутри 690–960 и 1710–2690 МГц
• Мощность на порт — не выше 200–250 Вт
• Разъёмы — 10×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX10-0727-1668IR — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,2 кг.
• Панель APX10-0727-1668IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX10-0727-1668IR: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны APX10-0727-1668IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения APX10-0727-1668IR на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX10-0727-1668IR включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 4,2 кг; упаковка 2240 × 490 × 320 мм.
