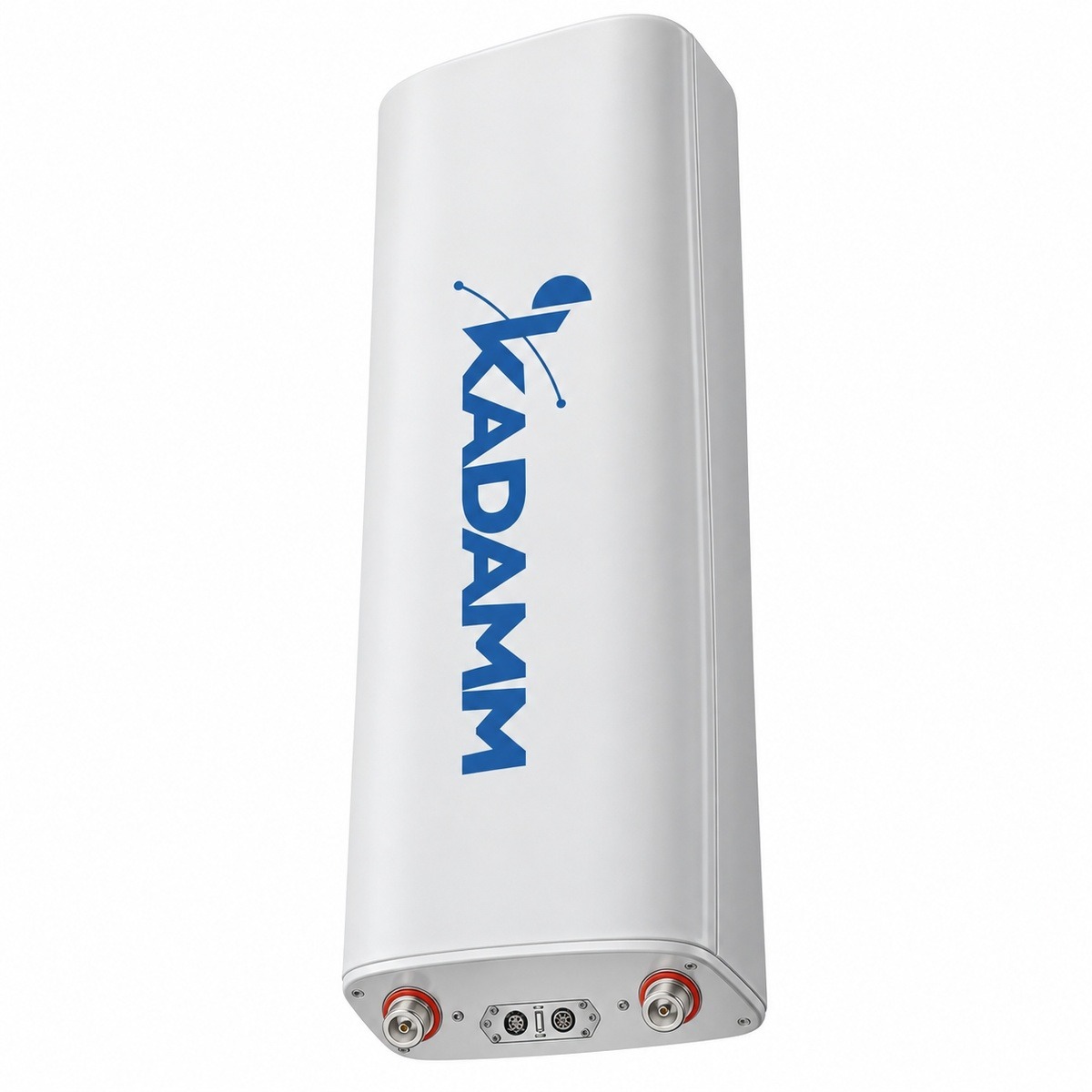

KADAMM APX-0910-1933 — секторная антенна базовой станции 880–960 МГц, 19,2 дБи, 2 порта

KADAMM APX-0910-1933 — секторная панельная антенна для базовой станции диапазона 880–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 33°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥10 дБ.

По вертикали луч узкий — 9,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 19,2 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−107 дБм дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 1980 × 450 × 145 мм; масса 23 кг плюс 4,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 56 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

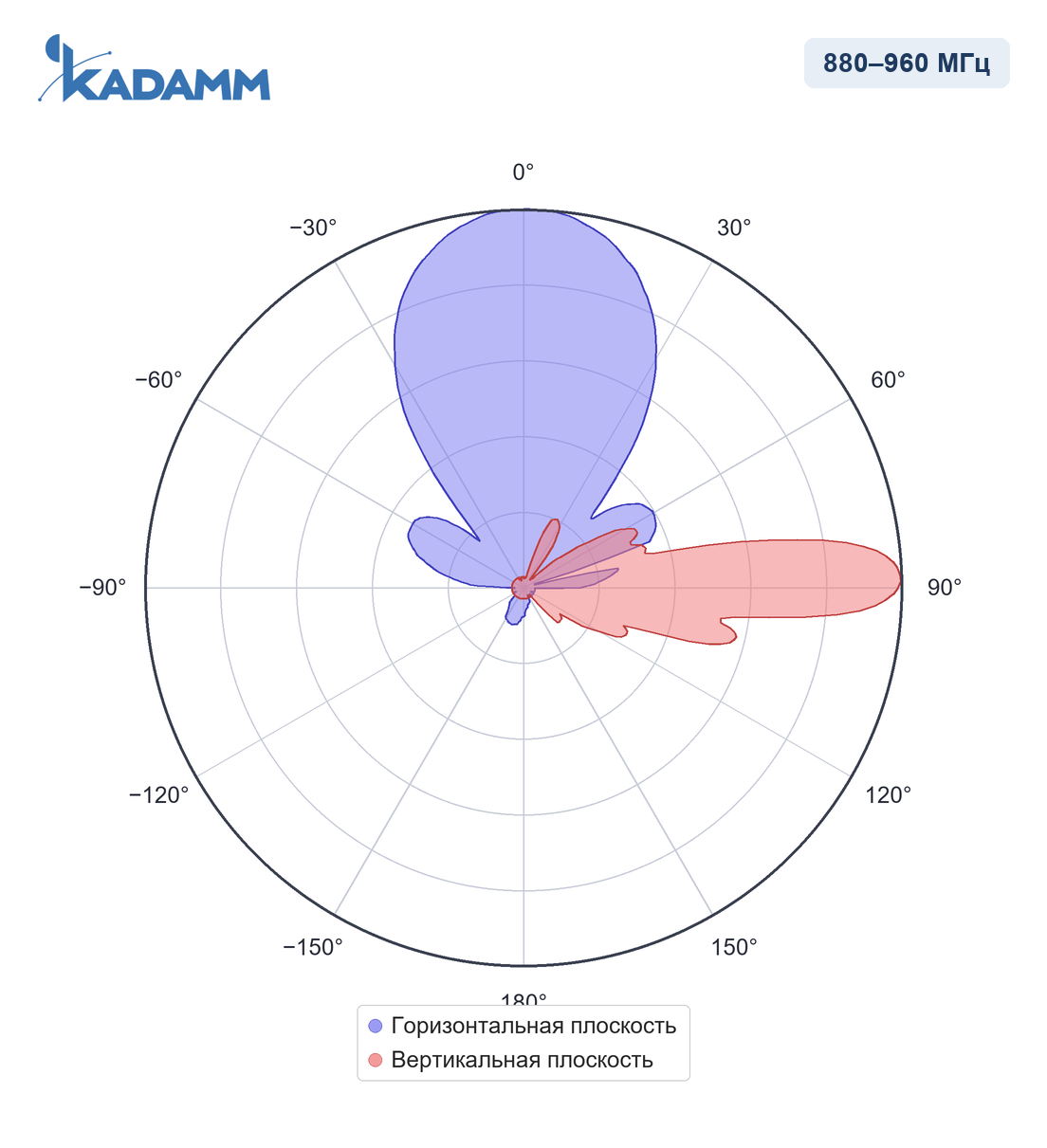

880–960 МГцГлавный лепесток по горизонтали 33°, по вертикали 9,5°, усиление в максимуме 19,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 33°; по вертикали — 9,5°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–10° у APX-0910-1933 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−107 дБм для APX-0910-1933.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APX-0910-1933 — 2 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0910-1933 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0910-1933 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0910-1933 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 19,2 = 59,2 дБм, то есть около 832 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 920 МГц (середина полосы 880–960 МГц): L = 32,45 + 20·lg 920 + 20·lg 1 = 91,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 59,2 − 91,7 = −32,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 5° ось луча приходит на землю на расстоянии 30 / tg 5° ≈ 343 м; нижняя граница луча (половина вертикальной ширины 9,5°) — около 175 м от опоры, верхняя — около 6875 м.

APX-0910-1933 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 33° панель уместна там, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, участки трасс и железных дорог.

Сети и службы в полосах APX-0910-1933:

Перед заказом KADAMM APX-0910-1933 сверьте с проектом:

• Частоты оборудования — внутри 880–960 МГц
• Мощность на порт — не выше 350 Вт
• Разъёмы — 2×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0910-1933 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,5 кг.
• Панель APX-0910-1933 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX-0910-1933: электрический 0–10°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны APX-0910-1933 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Разъёмы APX-0910-1933 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX-0910-1933 включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 4,5 кг; упаковка 2210 × 540 × 250 мм.
