KADAMM APX-0740-1330-ST — стадионная панельная антенна высокой ёмкости 698–960 / 1710–2700 / 3300–4000 МГц, 30–35°, 13 дБи, 2 порта

KADAMM APX-0740-1330-ST — секторная панельная антенна для базовой станции диапазона 698–960 / 1710–2700 / 3300–4000 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 30–35°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте.

По вертикали луч узкий — 35°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.

Из параметров диаграммы: усиление — до 13 дБи.

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 756 × 756 × 120 мм; масса 13 кг; крепление на трубу на стену или на трубу; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

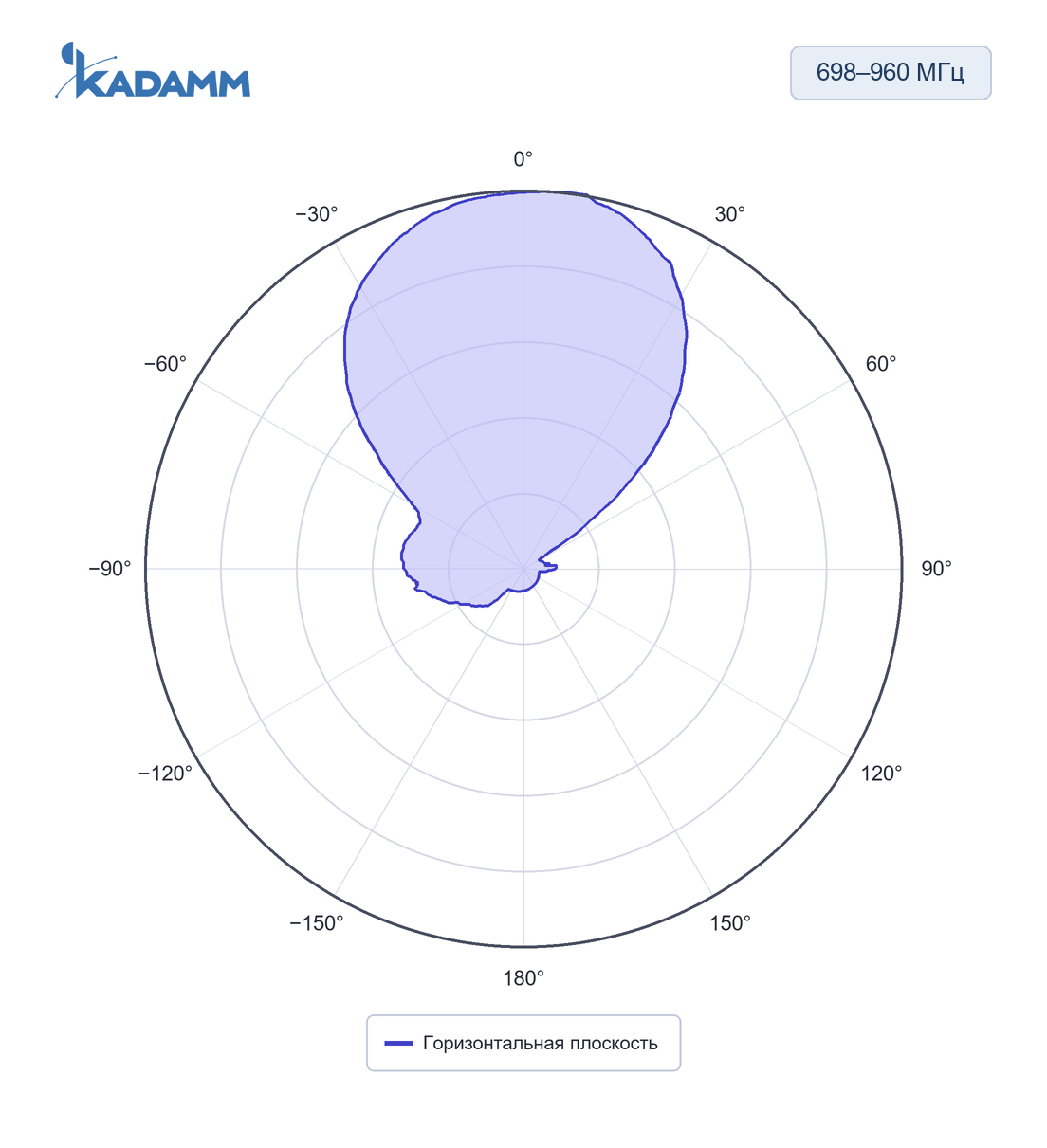

698–960 МГц, горизонтальная плоскость, частота замера 698 МГцГлавный лепесток по горизонтали 35°, усиление в максимуме 13 ± 1 дБи.

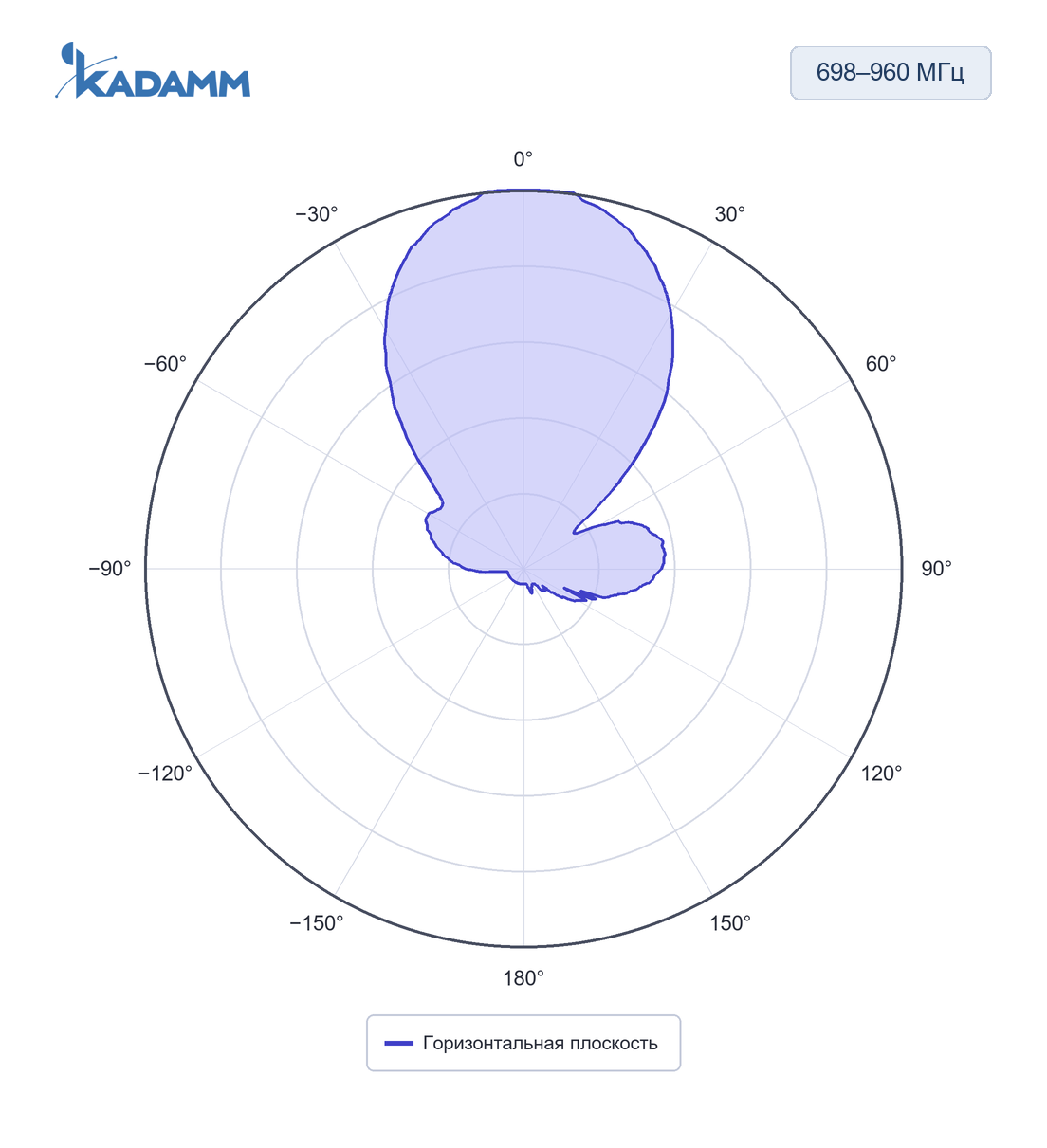

698–960 МГц, горизонтальная плоскость, частота замера 880 МГцГлавный лепесток по горизонтали 35°, усиление в максимуме 13 ± 1 дБи.

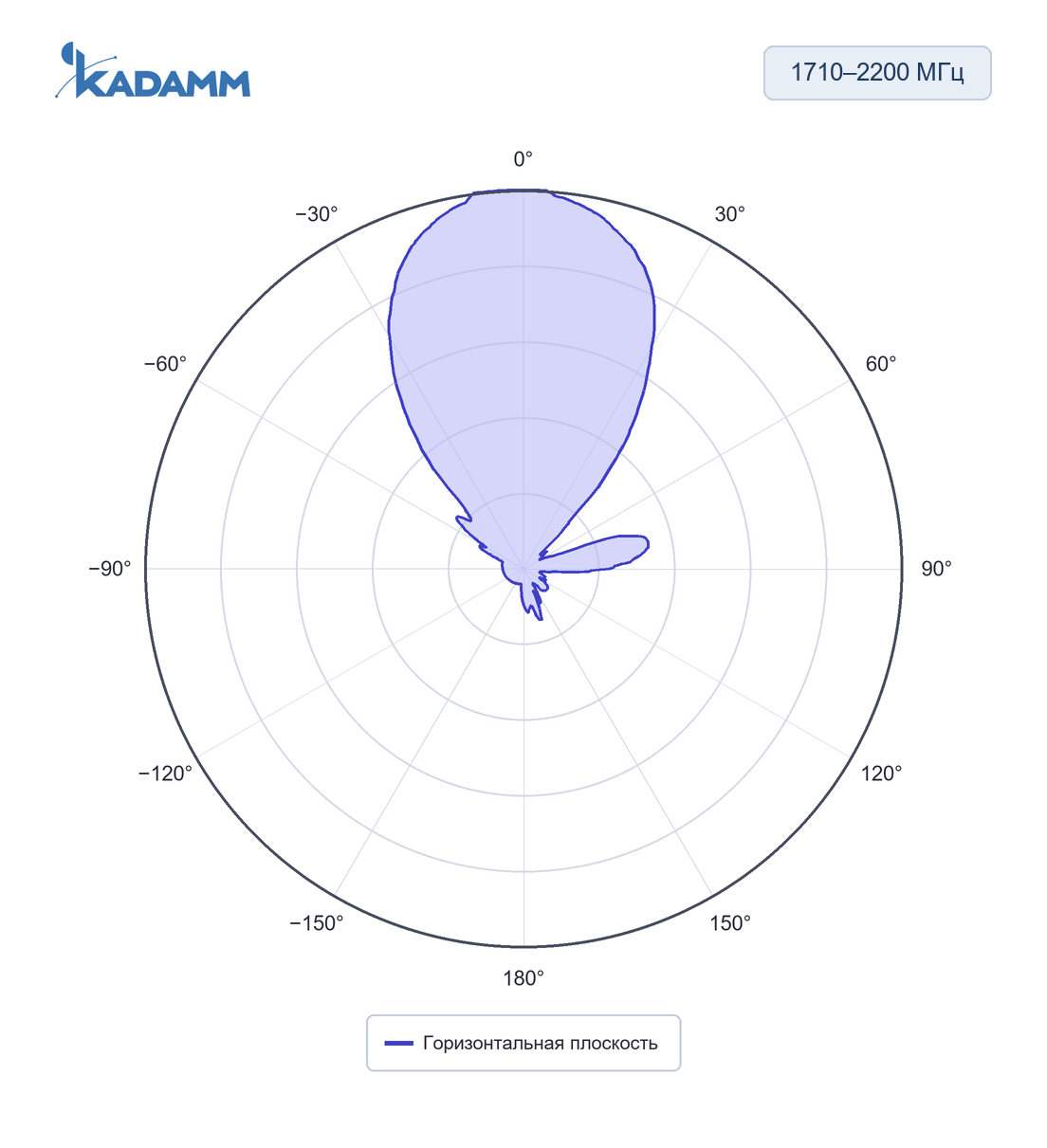

1710–2200 МГц, горизонтальная плоскость, частота замера 2200 МГцГлавный лепесток по горизонтали 35°, усиление в максимуме 13 ± 1 дБи.

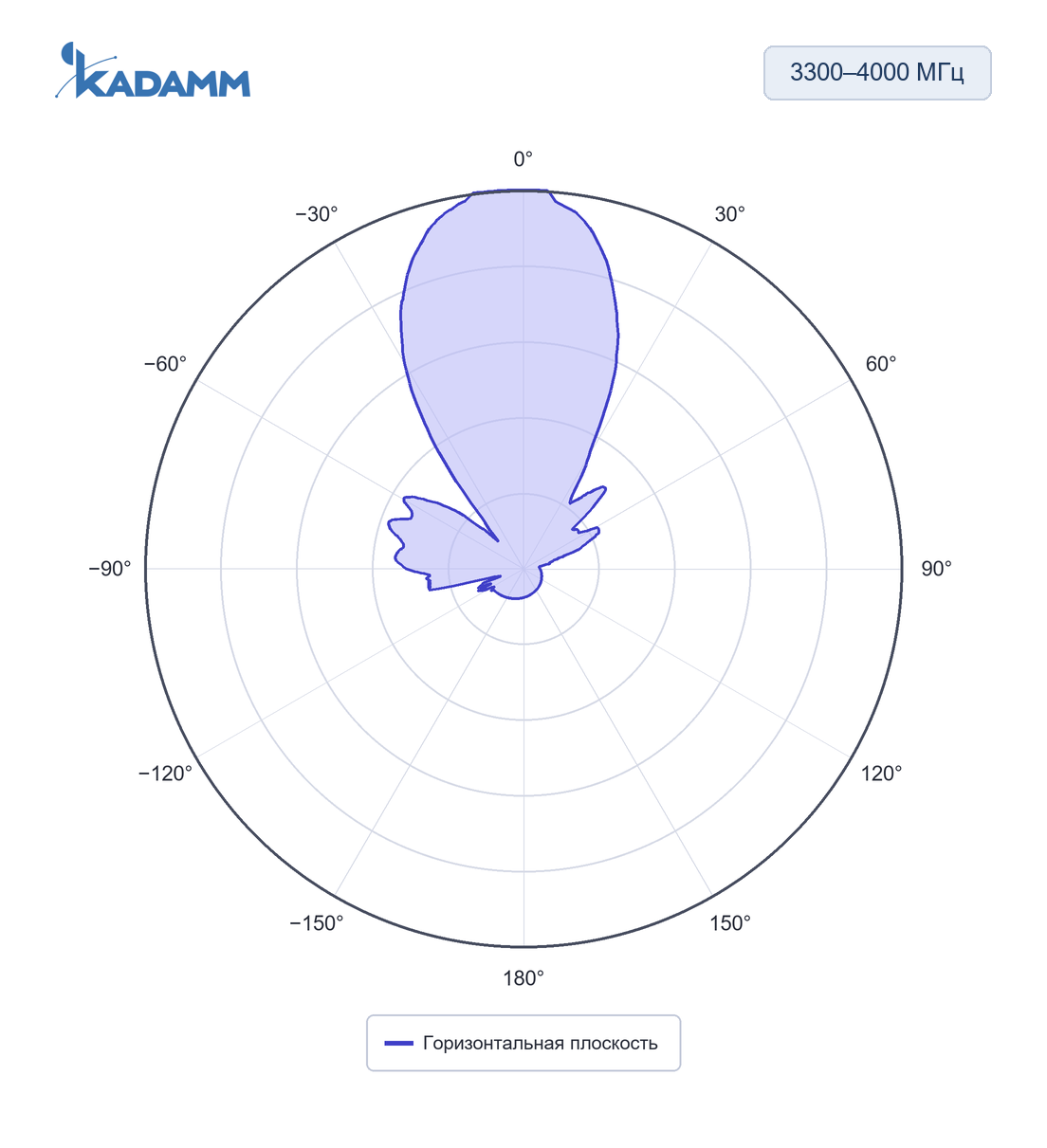

3300–4000 МГц, горизонтальная плоскость, частота замера 3500 МГцГлавный лепесток по горизонтали 30°, усиление в максимуме 13 ± 1 дБи.

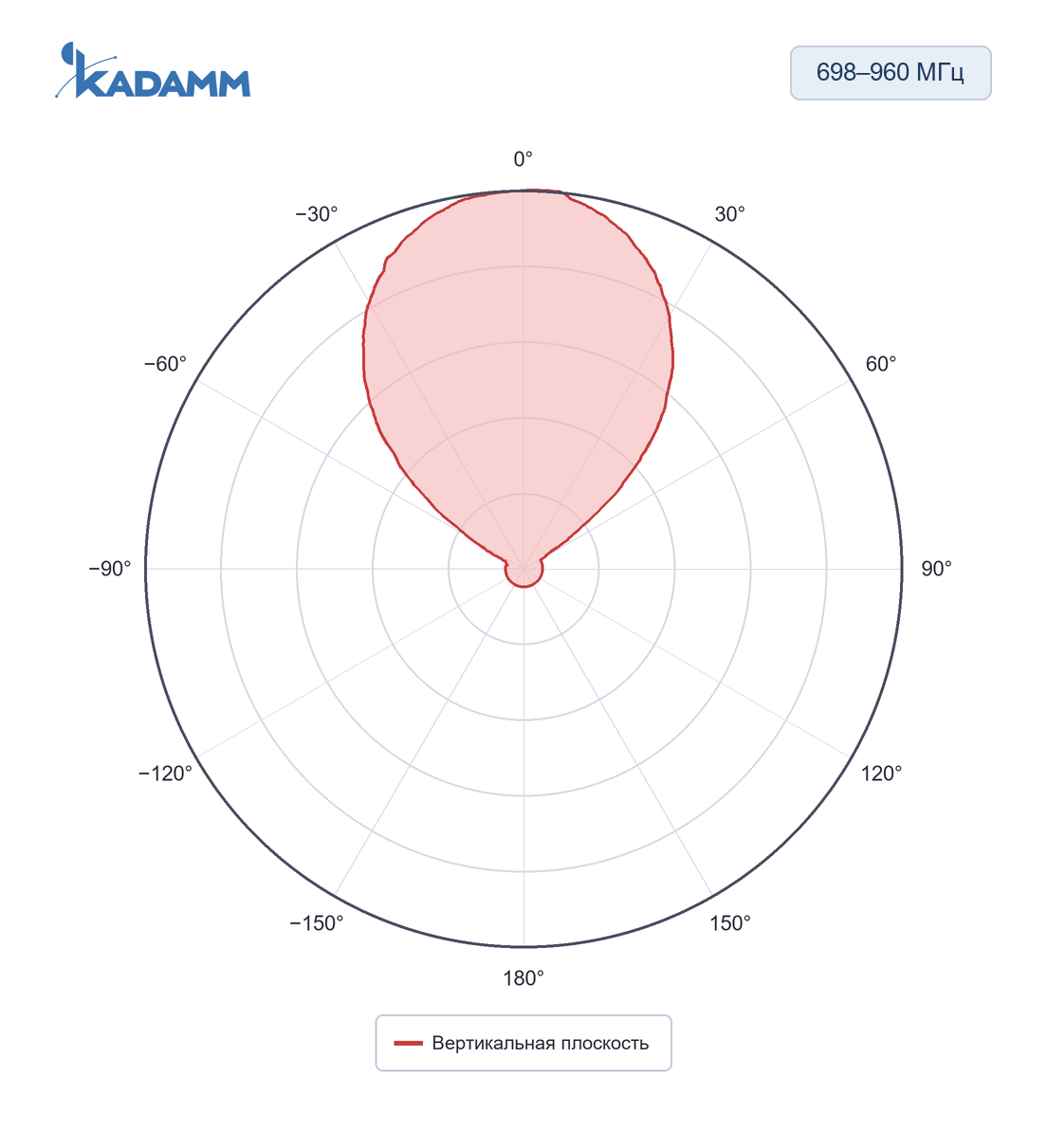

698–960 МГц, вертикальная плоскость, частота замера 698 МГцПо вертикали 35°, усиление в максимуме 13 ± 1 дБи.

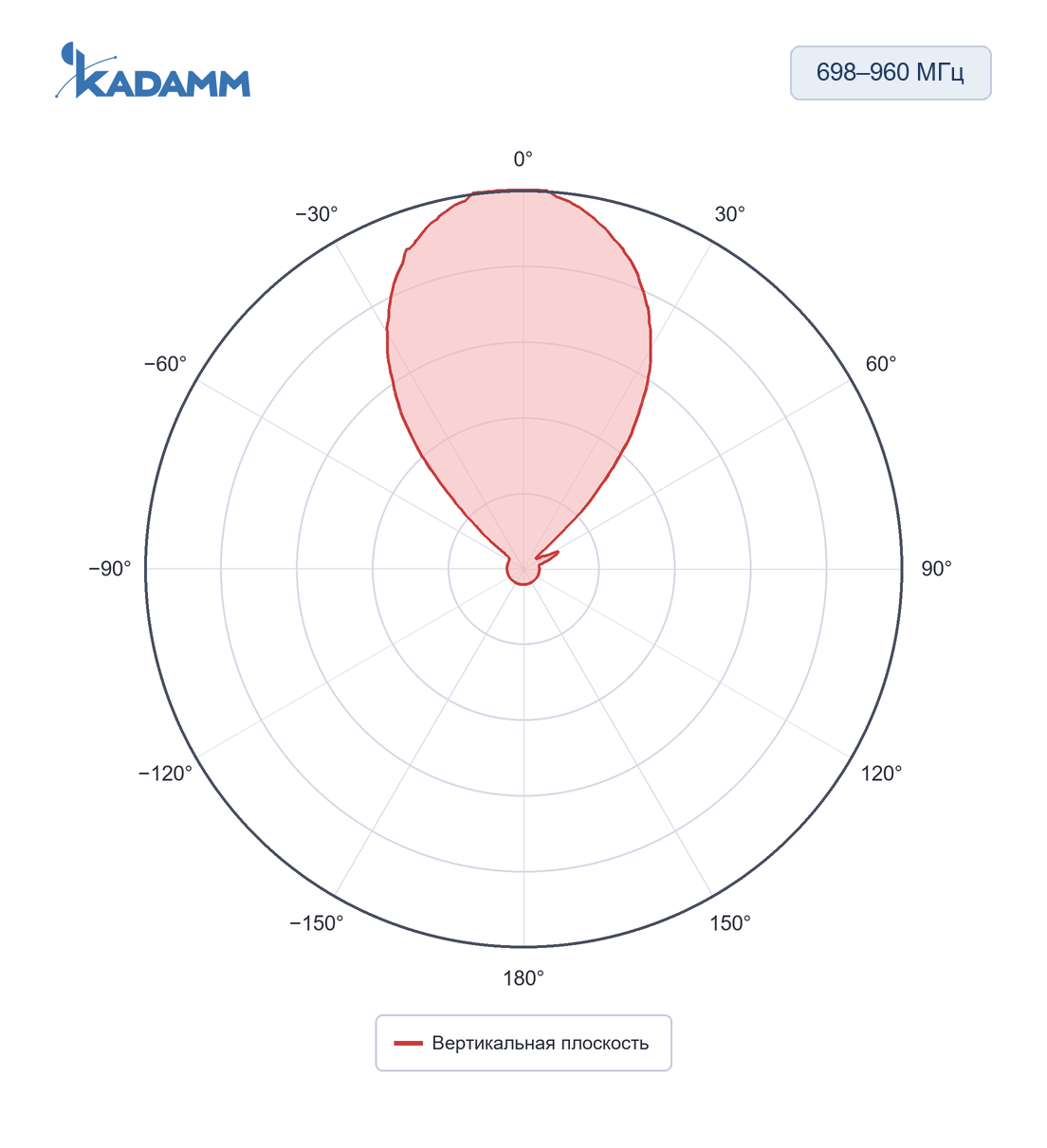

698–960 МГц, вертикальная плоскость, частота замера 880 МГцПо вертикали 35°, усиление в максимуме 13 ± 1 дБи.

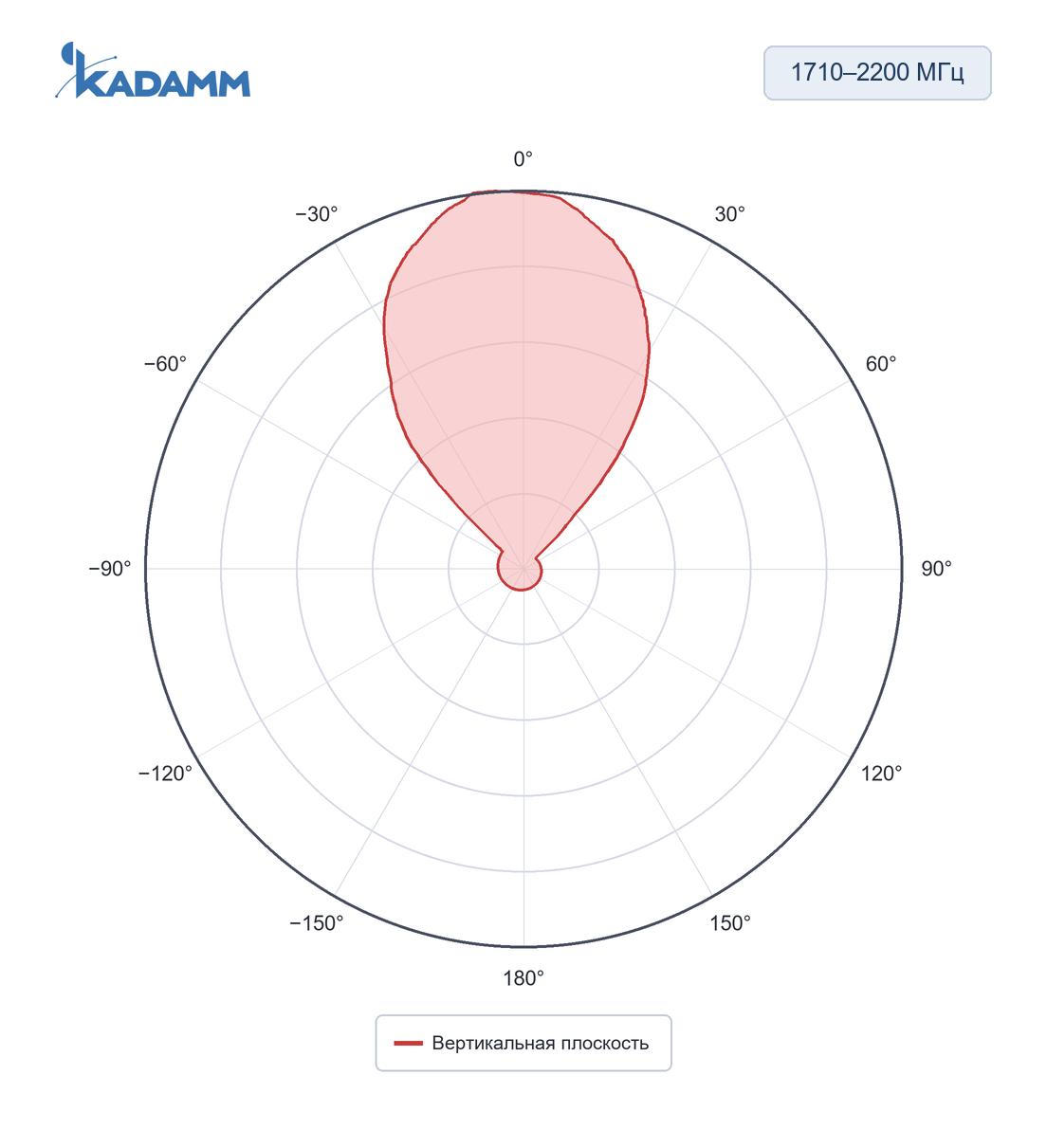

1710–2200 МГц, вертикальная плоскость, частота замера 2200 МГцПо вертикали 35°, усиление в максимуме 13 ± 1 дБи.

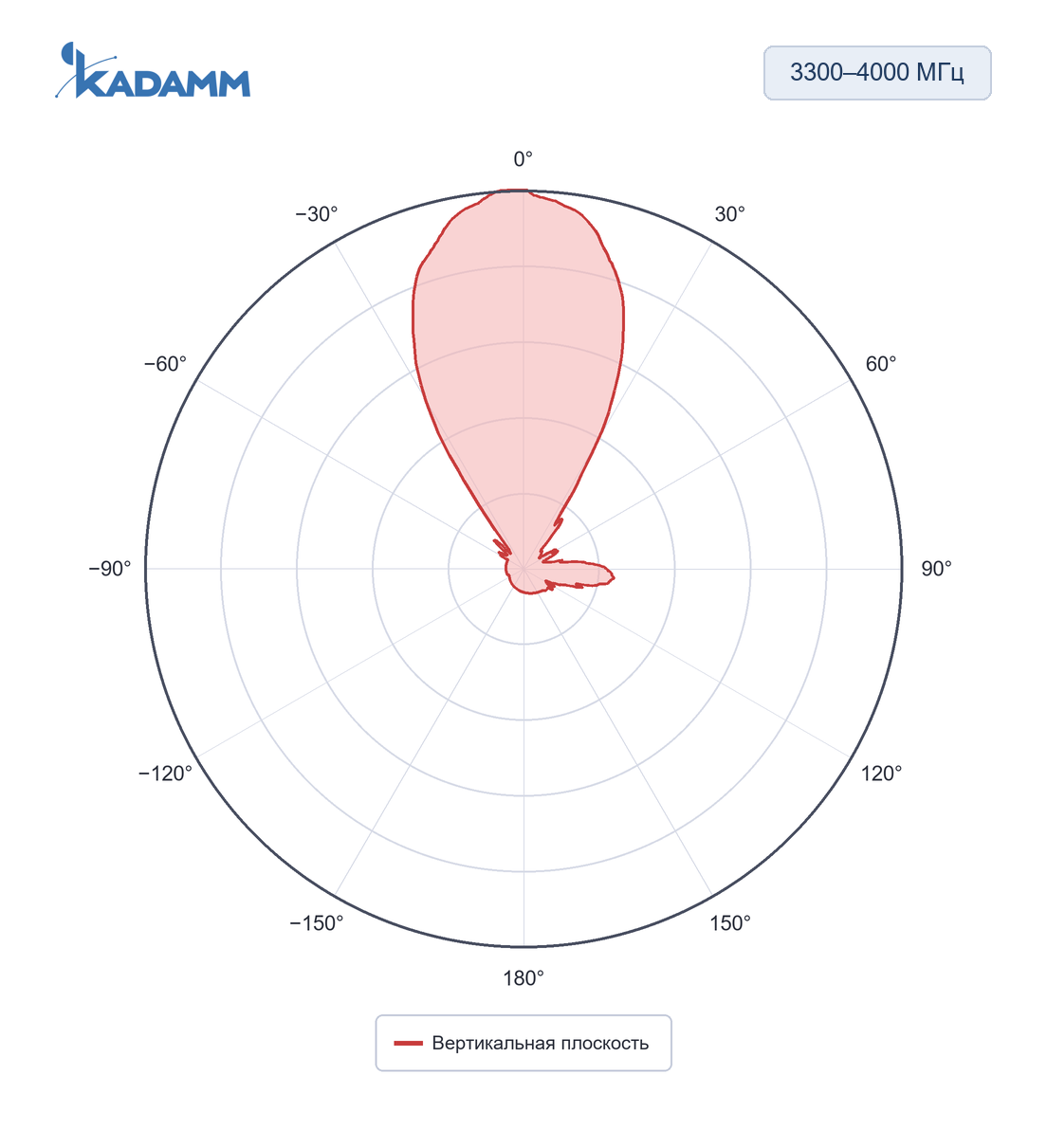

3300–4000 МГц, вертикальная плоскость, частота замера 3500 МГцПо вертикали 30°, усиление в максимуме 13 ± 1 дБи.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 30–35°; по вертикали — 30–35°.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX-0740-1330-ST.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX-0740-1330-ST — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0740-1330-ST покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0740-1330-ST в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0740-1330-ST подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 13 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 13 = 53 дБм, то есть около 200 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2349 МГц (середина полосы 698–4000 МГц): L = 32,45 + 20·lg 2349 + 20·lg 1 = 99,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 53 − 99,9 = −46,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APX-0740-1330-ST ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 30–35° панель уместна там, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, участки трасс и железных дорог.

Сети и службы в полосах APX-0740-1330-ST:

Перед заказом KADAMM APX-0740-1330-ST сверьте с проектом:

• Частоты оборудования — внутри 698–4000 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на стену или на трубу
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0740-1330-ST — на стену или на трубу.
• Панель APX-0740-1330-ST выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54).
• После затяжки соединения APX-0740-1330-ST на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX-0740-1330-ST включают в контур заземления и молниезащиты опоры по проекту.
