KADAMM APX-0710-2228IR — секторная антенна базовой станции 698–960 МГц, 22,2 дБи, 2 порта

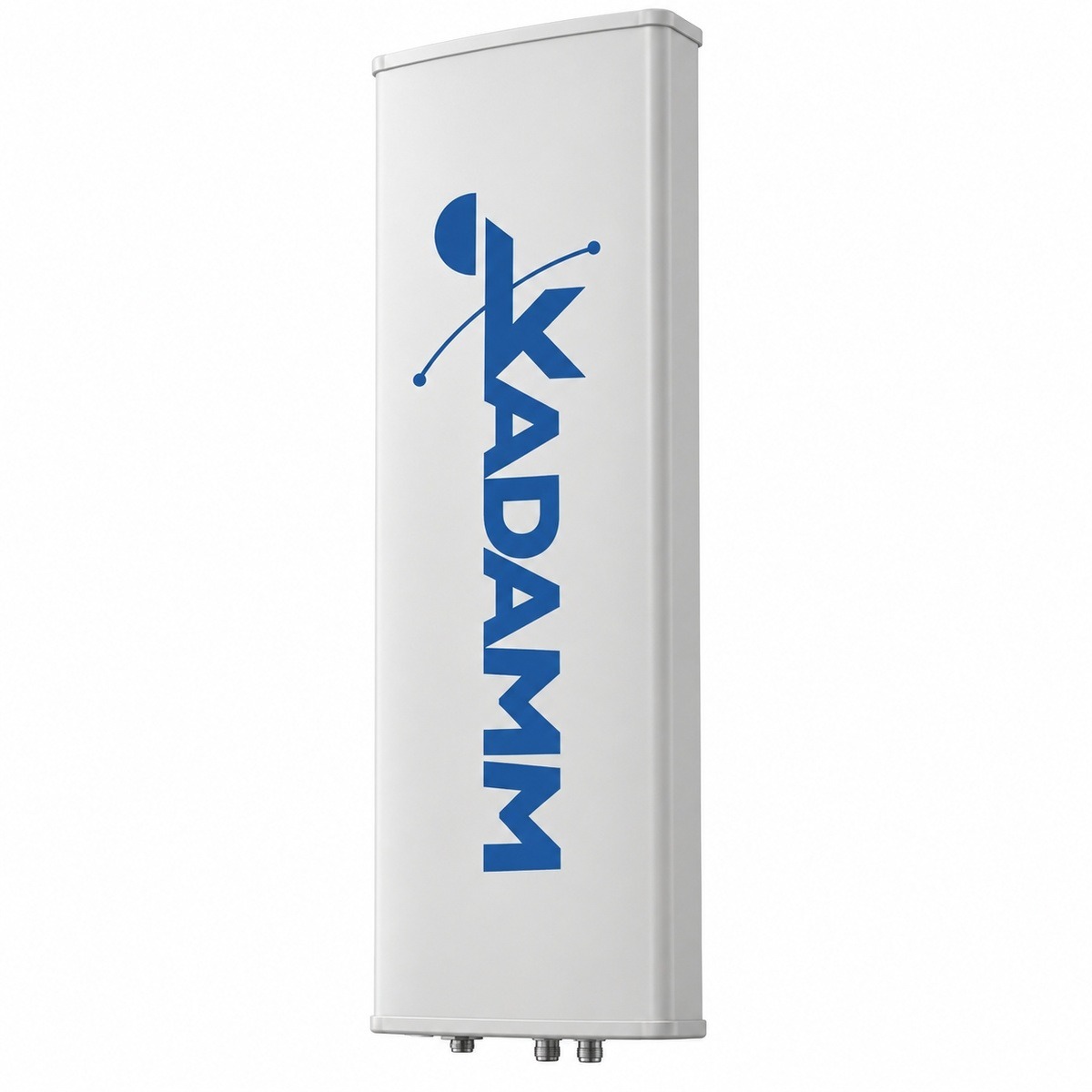

KADAMM APX-0710-2228IR — секторная панельная антенна для базовой станции диапазона 698–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 25°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 при 0° (в пределах ±3°: не менее 8) дБ.

По вертикали луч узкий — 10,5 ± 0,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–12° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 22,2 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2080 × 680 × 190 мм; масса 36 кг плюс 6,2 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

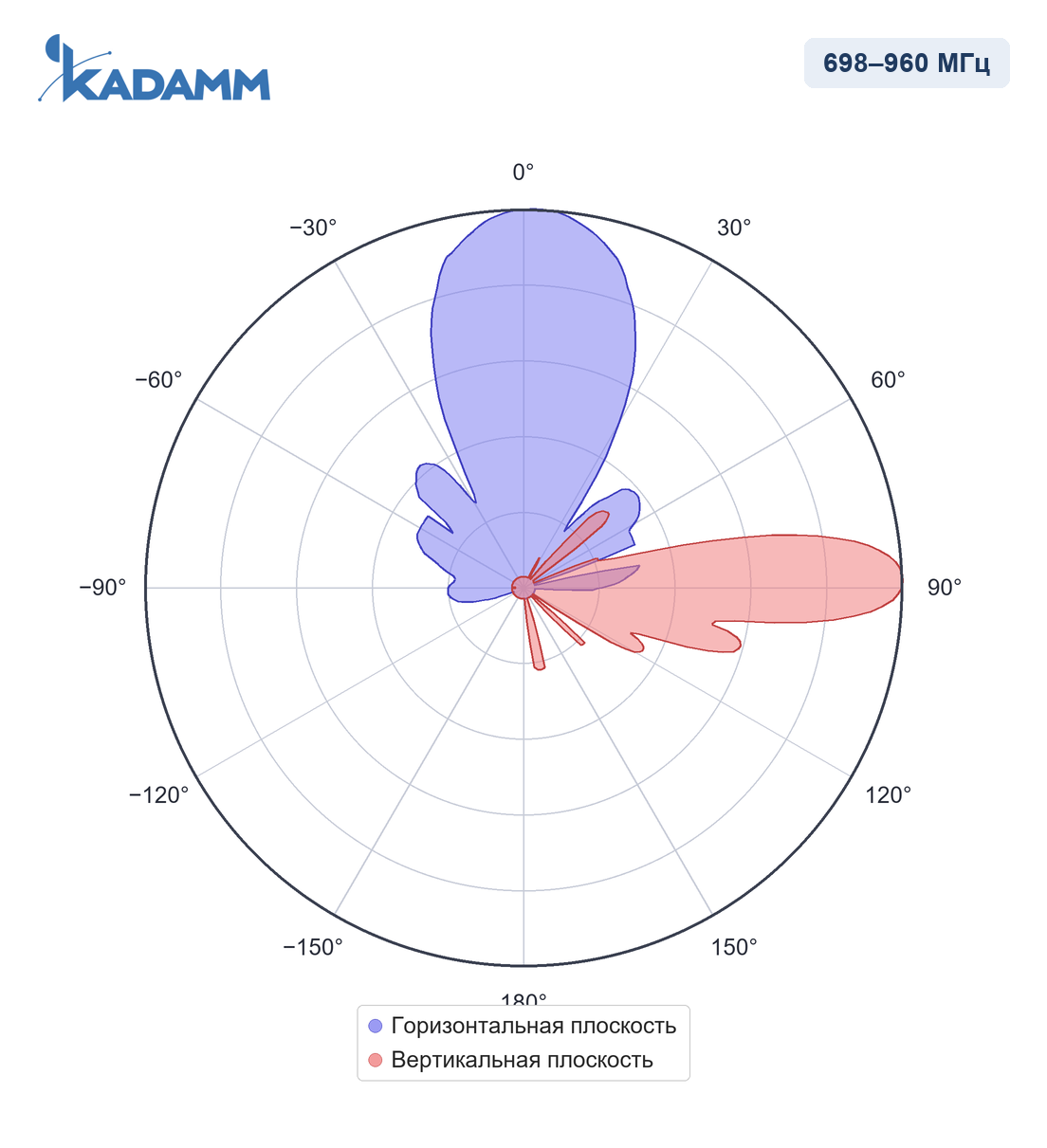

698–960 МГцГлавный лепесток по горизонтали 24–28,5°, по вертикали 8,8–10,5°, усиление в максимуме 21–22,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 25°; по вертикали — 8,8–10,5°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–10° у APX-0710-2228IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX-0710-2228IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX-0710-2228IR — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0710-2228IR покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0710-2228IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0710-2228IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 22,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 22,2 = 62,2 дБм, то есть около 1660 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 62,2 − 90,8 = −28,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 5° ось луча приходит на землю на расстоянии 30 / tg 5° ≈ 343 м; нижняя граница луча (половина вертикальной ширины 8,8°) — около 181 м от опоры, верхняя — около 2865 м.

APX-0710-2228IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 25° панель уместна там, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, участки трасс и железных дорог.

Сети и службы в полосах APX-0710-2228IR:

Перед заказом KADAMM APX-0710-2228IR сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 250( при 50°C) Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0710-2228IR — на трубу Ø50–Ø115 мм; монтажный комплект весит 6,2 кг.
• Панель APX-0710-2228IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX-0710-2228IR: электрический 0–10°, дистанционно через блок RET; механический 0–12° — кронштейном.
• Блок RET антенны APX-0710-2228IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54).
• Разъёмы APX-0710-2228IR на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX-0710-2228IR включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 6,2 кг; упаковка 2370 × 760 × 330 мм.
