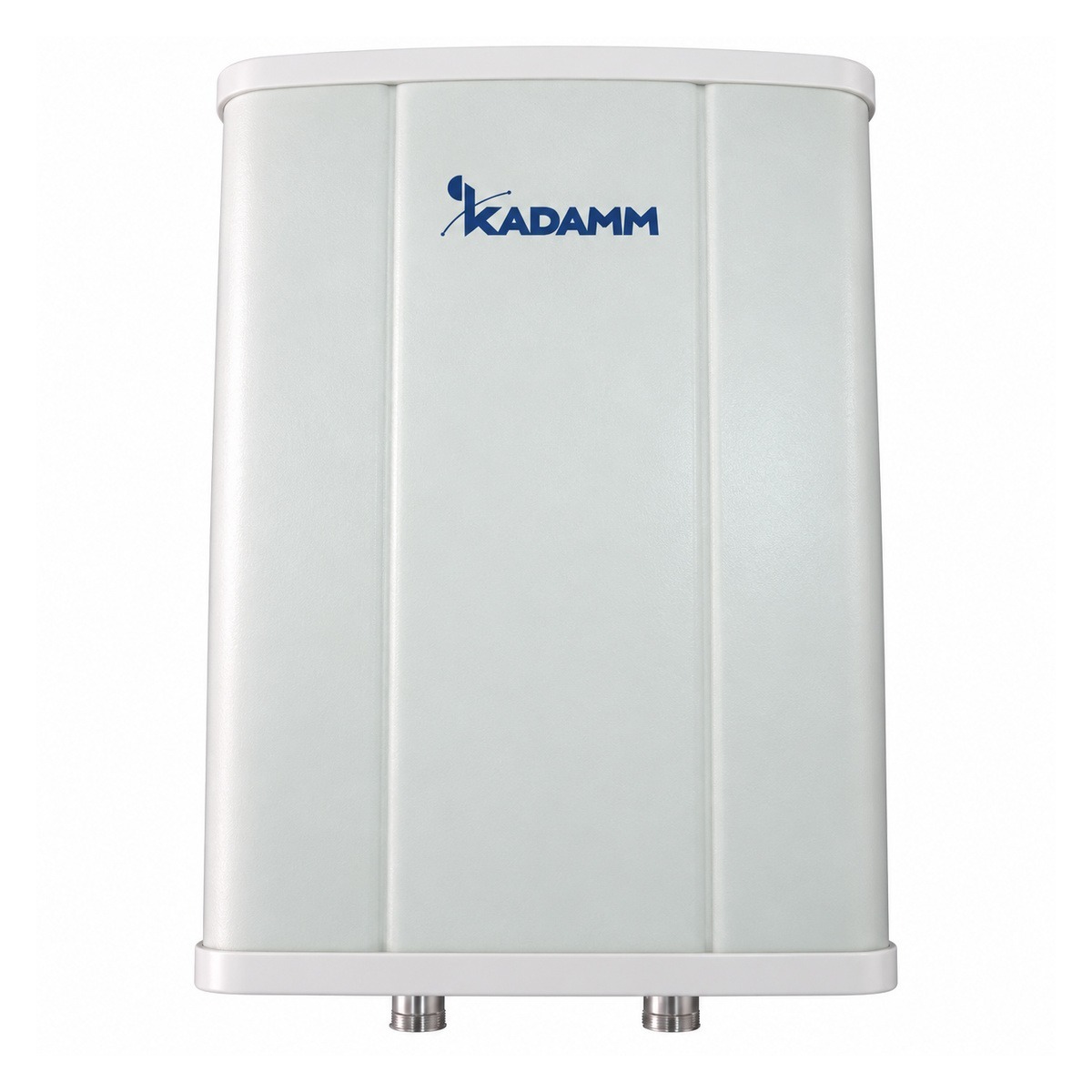

KADAMM APX-0709-0868 — однодиапазонная секторная панельная антенна 698–960 МГц, 68°, 8 дБи, 2 порта

KADAMM APX-0709-0868 — секторная панельная антенна для базовой станции диапазона 698–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 68°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте.

По вертикали луч узкий — 66 ± 7°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.

Качество диаграммы видно по цифрам: усиление — до 8 дБи; отношение вперёд/назад — 20–23 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 380 × 328 × 148 мм; масса 4,0 кг; крепление на трубу Ø50–Ø100 мм; предельная скорость ветра 200 км/ч; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

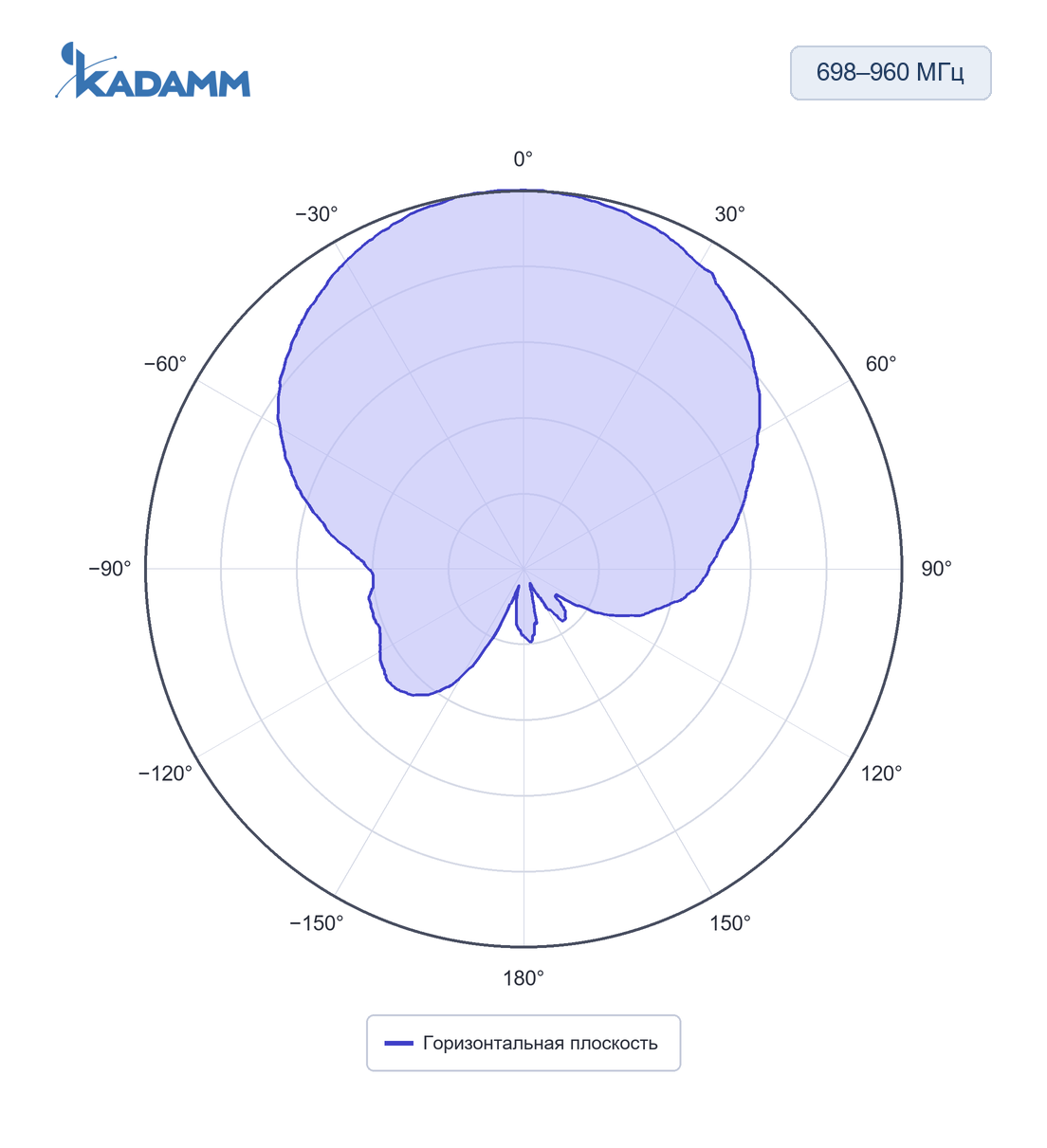

698–960 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 68 ± 9°, усиление в максимуме 7,5–8 дБи, задний лепесток ниже главного не менее чем на 20–23 дБ.

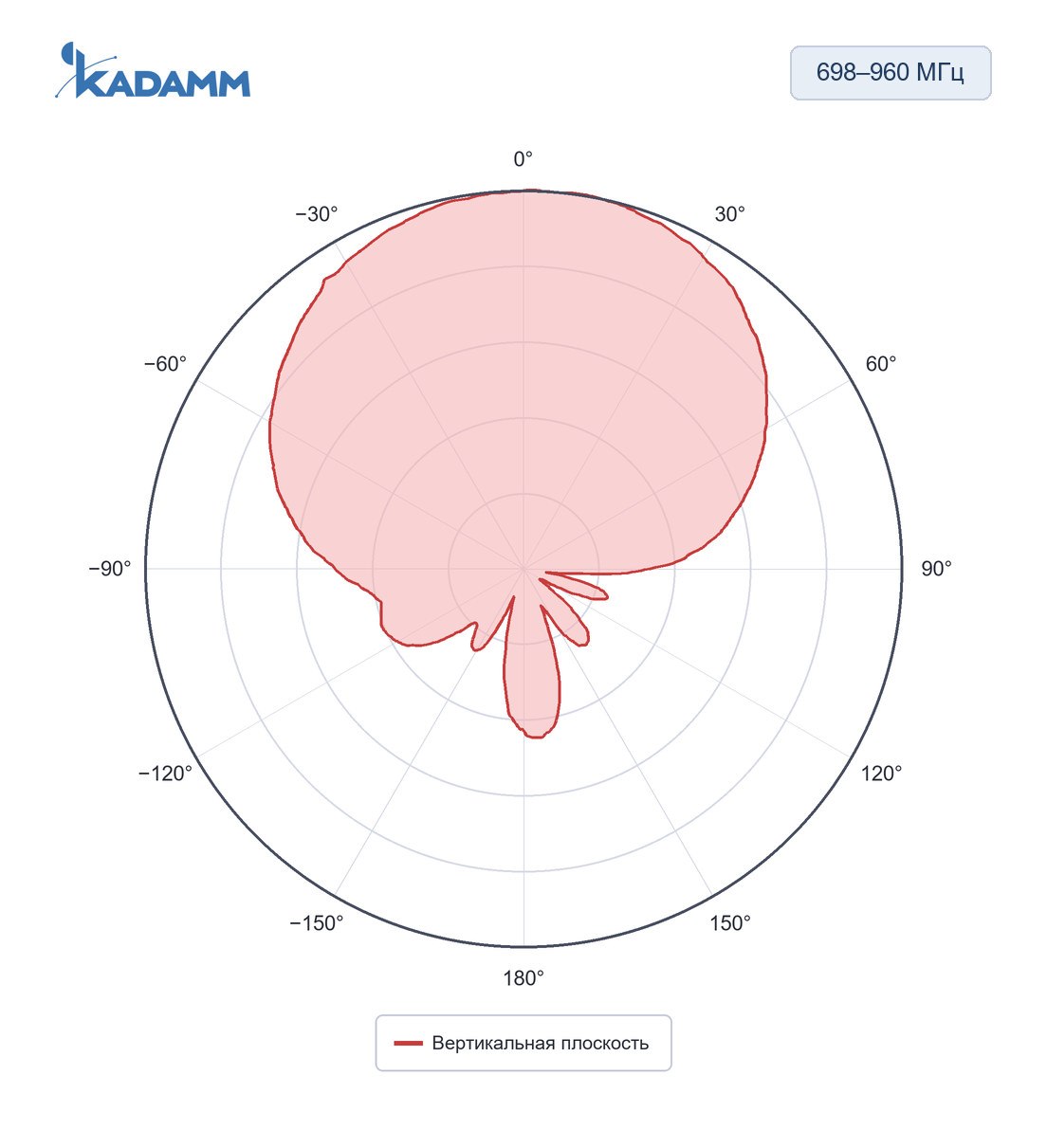

698–960 МГц, вертикальная плоскостьПо вертикали 66 ± 7°, усиление в максимуме 7,5–8 дБи, задний лепесток ниже главного не менее чем на 20–23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 68°; по вертикали — 66 ± 7°. Задний лепесток ослаблен не менее чем на 20–23 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX-0709-0868.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APX-0709-0868 — 2 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0709-0868 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0709-0868 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0709-0868 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 8 = 48 дБм, то есть около 63 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 48 − 90,8 = −42,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APX-0709-0868 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 68° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX-0709-0868:

Перед заказом KADAMM APX-0709-0868 сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 2×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø100 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0709-0868 — на трубу Ø50–Ø100 мм.
• Панель APX-0709-0868 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Уличные соединения APX-0709-0868 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APX-0709-0868 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — прямое заземление.
