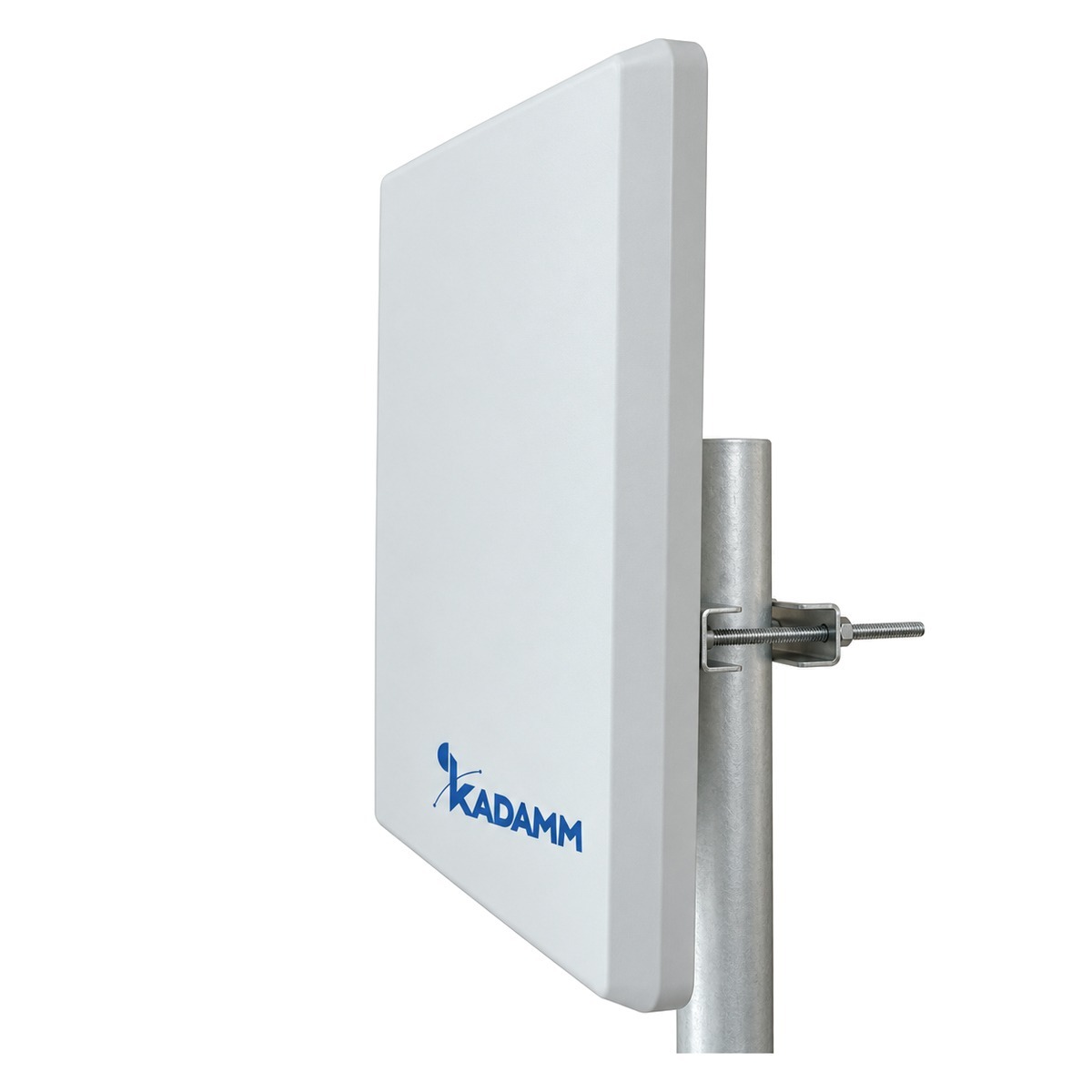

Направленная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APWX516119; 5125–5850 МГц и 5850–6100 МГц, усиление 19 дБи, луч 22°, 3 порта.
О модели
В рабочую полосу KADAMM APWX516119 (5125–5850 МГц и 5850–6100 МГц) попадают Wi-Fi 5 ГГц. С усилением 19 дБи модель APWX516119 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 22°, в вертикальной — 14(вертикальная)°.
Поляризация — ±45° и вертикальная. У KADAMM APWX516119 3 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 3×N.
Габариты — 380 × 380 × 33 мм, масса 1,3 кг. Крепление: на мачту (трубу).
На что смотреть при подборе
Технические характеристики
Система 5125–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 19 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 22(вертикальная)° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14(вертикальная)° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| КСВН | ≤2 |
| Развязка между входами, дБ | ≥25 |
Система 5850–6100 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 18 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 20( ± 45)° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 19( ± 45)° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| КСВН | ≤2 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° и вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 10 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 3 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 380 × 380 × 33 мм |
| Масса антенны | 1,3 кг |
| Крепление | на мачту (трубу) |
Вопросы по модели
Рабочий диапазон APWX516119 — 5125–5850 / 5850–6100 МГц.
Коэффициент усиления APWX516119 — 19 дБи. Ширина луча по горизонтали — 22°.
У APWX516119 — 3×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APWX516119: на мачту (трубу). Габариты 380 × 380 × 33 мм, масса 1,3 кг.
Техническое описание APWX516119 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
