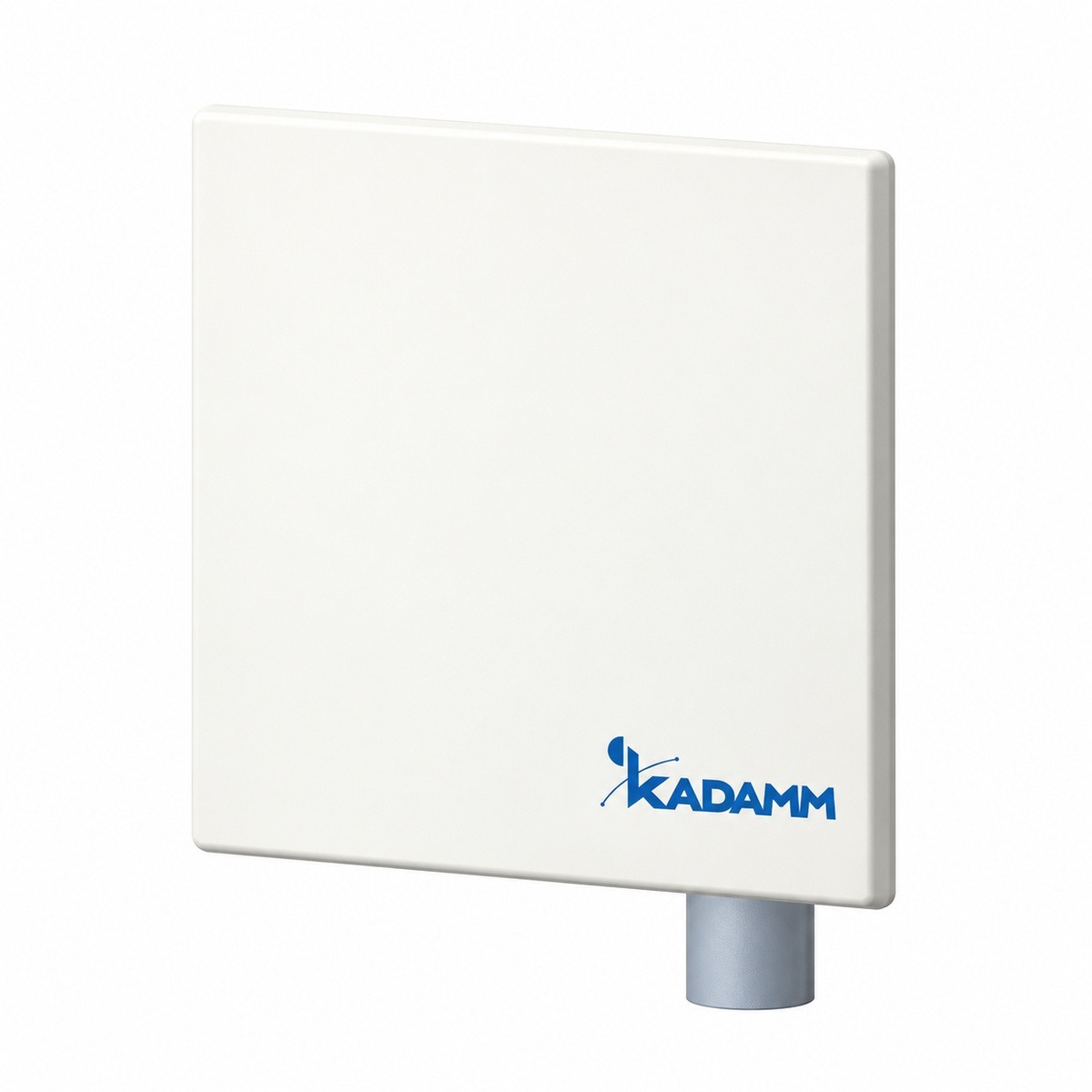

KADAMM APW496123 — направленная антенна Wi-Fi 5 ГГц (4900–6100 МГц), 23 дБи

Name: KADAMM APW496123 — направленная антенна Wi-Fi 5 ГГц (4900–6100 МГц), 23 дБи
Brand: КАДАММ
SKU: APW496123

Производитель:КАДАММ

Артикул: APW496123

Техническое описание KADAMM APW496123

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Направленная антенна Wi-Fi

Направленная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APW496123; 4900–5500 МГц и 5500–6100 МГц, усиление 23 дБи, луч 12°.

KADAMM APW496123 — направленная антенна Wi-Fi 5 ГГц (4900–6100 МГц), 23 дБи

4900–5500 / 5500–6100 МГц

Диапазон

23 дБи

Усиление

12°

Ширина луча (Г)

Вертикальная

Поляризация

1×N

Разъёмы

315 мм

Высота

О модели

Рабочий диапазон KADAMM APW496123 — 4900–5500 / 5500–6100 МГц. Усиление 23 дБи у KADAMM APW496123 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 12°, в вертикальной — 11,5°.

Поляризация — вертикальная. Разъёмы: 1×N.

Габариты — 315 × 315 × 15 мм, масса 1,1 кг. Крепление: Ø30–50 мм. Рабочие температуры — −40…+60 °C.

На что смотреть при подборе

Полоса 4900–5500 / 5500–6100 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для APW496123.

Усиление 23 дБиДля KADAMM APW496123 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 12°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM APW496123.

КСВН ≤2,0Согласование KADAMM APW496123 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 50 ВтПредел для KADAMM APW496123 на один порт; суммарную мощность передатчиков сверяйте с ним.

Условия работыKADAMM APW496123: температура −40…+60 °C.

Технические характеристики

Система 4900–5500 МГц

Параметр	Значение
Коэффициент усиления, дБи	22
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	11,5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	11,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥28
КСВН	≤2,0

Система 5500–6100 МГц

Параметр	Значение
Коэффициент усиления, дБи	23
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	10,5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	10,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥28
КСВН	≤2,0

Общие параметры

Параметр	Значение
Поляризация	Вертикальная
КСВН	≤2,0
Входное сопротивление	50 Ом
Максимальная мощность на порт	50 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	1 × розетка N (IEC 61169-16)
Размеры (В × Ш × Г)	315 × 315 × 15 мм
Масса антенны	1,1 кг
Максимальная скорость ветра	60 м/с
Материал радома	ABS-пластик
Рабочая температура	−40…+60 °C
Крепление на трубу	Ø30–50 мм

Вопросы по модели

На каких частотах работает KADAMM APW496123?

Рабочий диапазон APW496123 — 4900–5500 / 5500–6100 МГц.

Какое усиление у KADAMM APW496123?

Коэффициент усиления APW496123 — 23 дБи. Ширина луча по горизонтали — 12°.

Какой разъём у KADAMM APW496123?

У APW496123 — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.

Как крепится KADAMM APW496123?

Крепление APW496123: Ø30–50 мм. Габариты 315 × 315 × 15 мм, масса 1,1 кг.

Есть ли документы на KADAMM APW496123?

Техническое описание APW496123 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.

Другие модели раздела — каталог KADAMM.

Подбор KADAMM APW496123 под ваш объект
