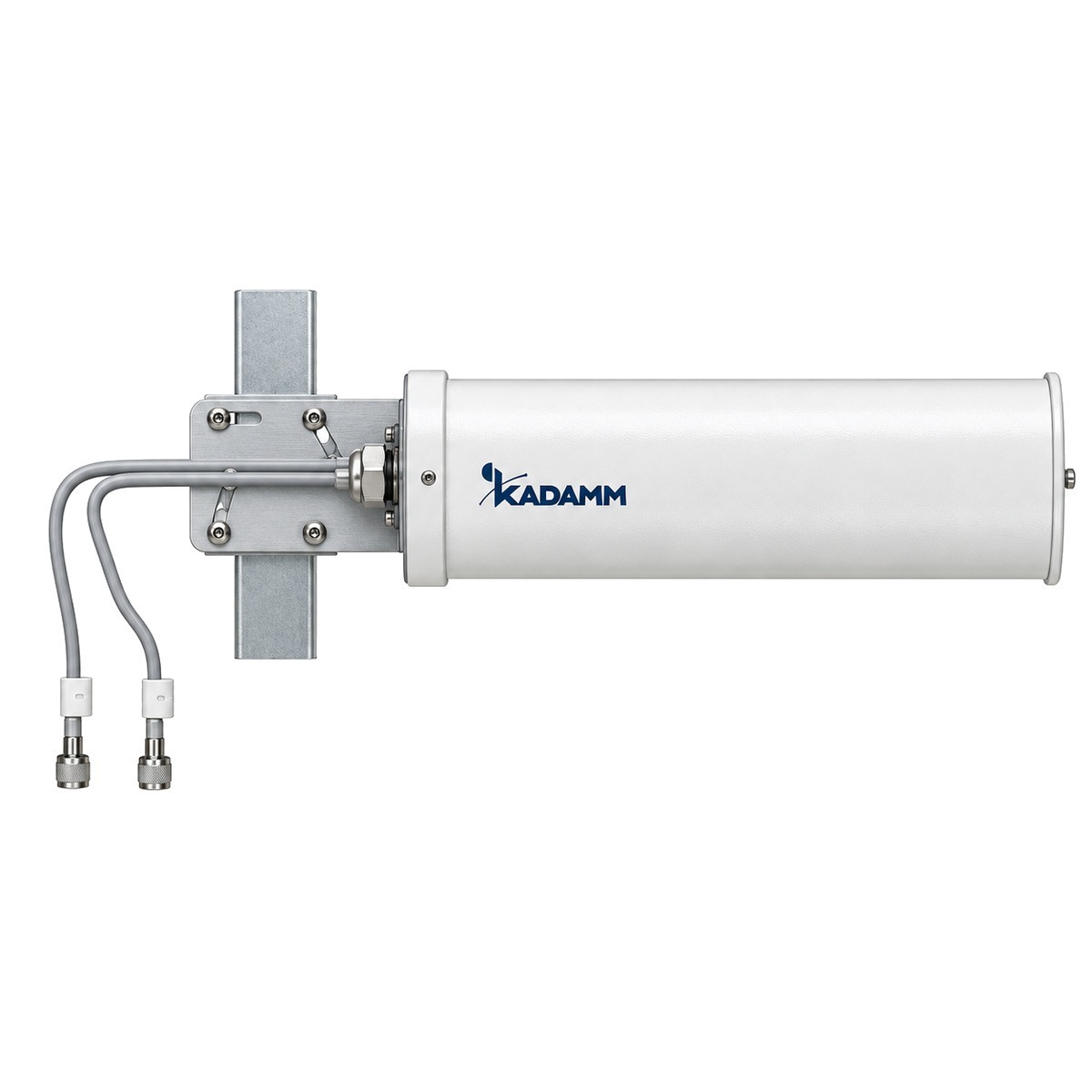

KADAMM APW496016 — двухдиапазонная направленная антенна Wi-Fi 4900–5500 / 5500–6000 МГц, 16 дБи, 1 порт

Name: KADAMM APW496016 — двухдиапазонная направленная антенна Wi-Fi 4900–5500 / 5500–6000 МГц, 16 дБи, 1 порт
Brand: КАДАММ
SKU: APW496016

Производитель:КАДАММ

Артикул: APW496016

Техническое описание KADAMM APW496016

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Направленная антенна Wi-Fi

KADAMM APW496016 — направленная антенна Wi-Fi: 4900–5500 МГц и 5500–6000 МГц, усиление 16 дБи, луч 20°.

4900–5500 / 5500–6000 МГц

Диапазон

16 дБи

Усиление

20°

Ширина луча (Г)

Вертикальная

Поляризация

1×N

Разъёмы

О модели

Рабочий диапазон KADAMM APW496016 — 4900–5500 / 5500–6000 МГц. Усиление 16 дБи у KADAMM APW496016 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 20°, в вертикальной — 20°.

Поляризация — вертикальная. Разъёмы: 1×N.

Габариты — Ø110 × 380( ± 5) мм, масса 2,1 кг. Рабочие температуры — −40…+60 °C.

На что смотреть при подборе

Полоса 4900–5500 / 5500–6000 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для APW496016.

Усиление 16 дБиДля KADAMM APW496016 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 20°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM APW496016.

КСВН ≤1,8Согласование KADAMM APW496016 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 100 ВтПредел для KADAMM APW496016 на один порт; суммарную мощность передатчиков сверяйте с ним.

Условия работыKADAMM APW496016: температура −40…+60 °C.

Технические характеристики

Система 4900–5500 МГц

Параметр	Значение
Коэффициент усиления, дБи	16,0
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	20°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	20°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥20
КСВН	≤1,8
Развязка между входами, дБ	≥23

Система 5500–6000 МГц

Параметр	Значение
Коэффициент усиления, дБи	16,0
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	20°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	20°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥20
КСВН	≤1,8
Развязка между входами, дБ	≥23

Общие параметры

Параметр	Значение
Поляризация	Вертикальная
КСВН	≤1,8
Входное сопротивление	50 Ом
Максимальная мощность на порт	100 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	1 × вилка N (IEC 61169-16)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	Ø110 × 380( ± 5) мм
Масса антенны	2,1 кг
Максимальная скорость ветра	55 м/с
Материал радома	Непластифицированный ПВХ (uPVC)
Рабочая температура	−40…+60 °C

Вопросы по модели

На каких частотах работает KADAMM APW496016?

Рабочий диапазон APW496016 — 4900–5500 / 5500–6000 МГц.

Какое усиление у KADAMM APW496016?

Коэффициент усиления APW496016 — 16 дБи. Ширина луча по горизонтали — 20°.

Какой разъём у KADAMM APW496016?

У APW496016 — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.

Как крепится KADAMM APW496016?

Габариты Ø110 × 380( ± 5) мм, масса 2,1 кг.

Есть ли документы на KADAMM APW496016?

Для APW496016 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.

Другие модели раздела — каталог KADAMM.
