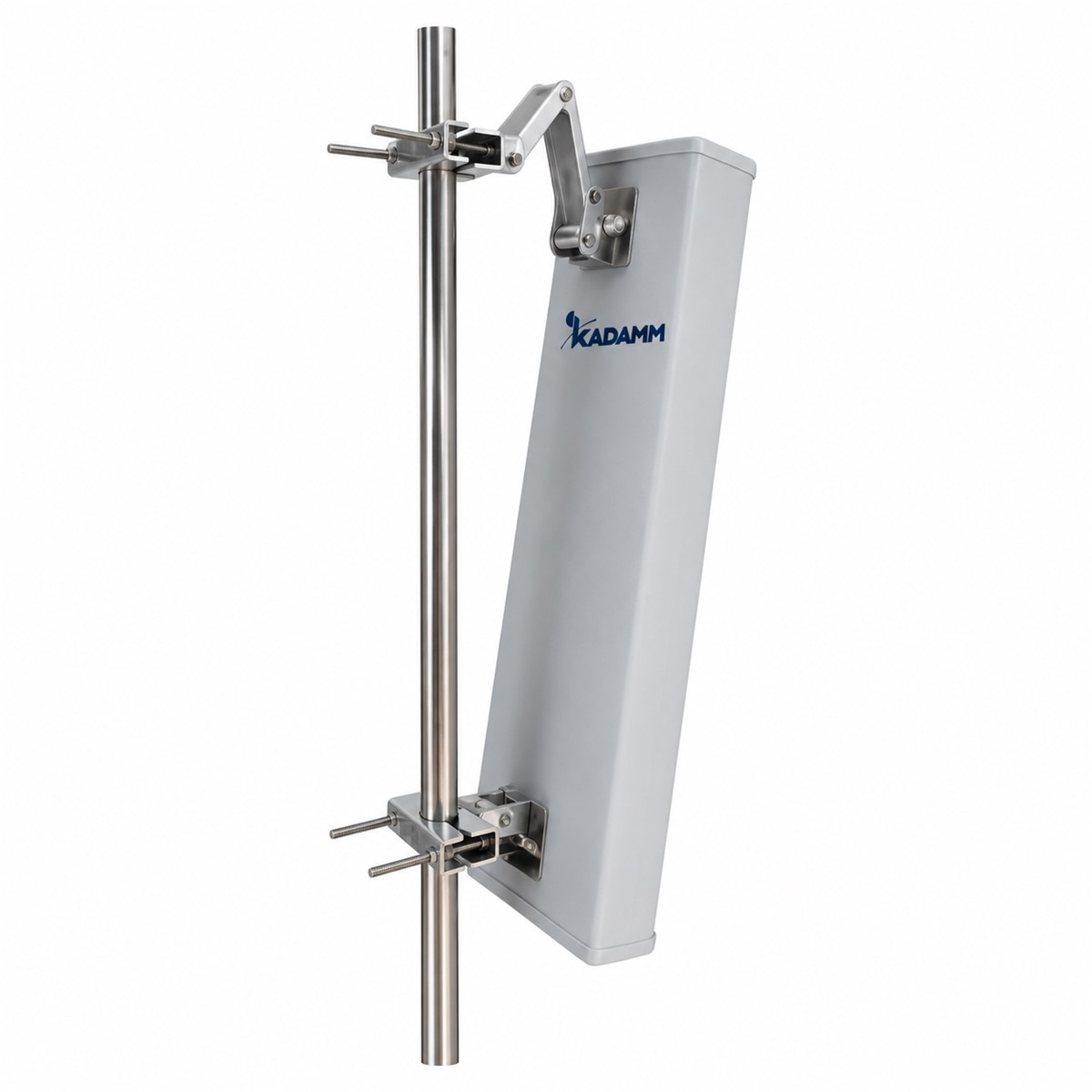

KADAMM APVT-470698-1365HV — направленная панельная антенна VHF/UHF 470–698 МГц, 13 дБи, 65°, 2 порта

KADAMM APVT-470698-1365HV — направленная панельная антенна УКВ-диапазона диапазона 470–698 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 65°, а назад — ослабленно (отношение вперёд/назад ≥25 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 584 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 584 + 20·lg 10 ≈ 107,8 дБ. Антенна с усилением 13 дБи сокращает их на 13 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −50,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1600 × 450 × 130 мм; крепление: Ø30–60 мм; радом — пвх; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 2×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

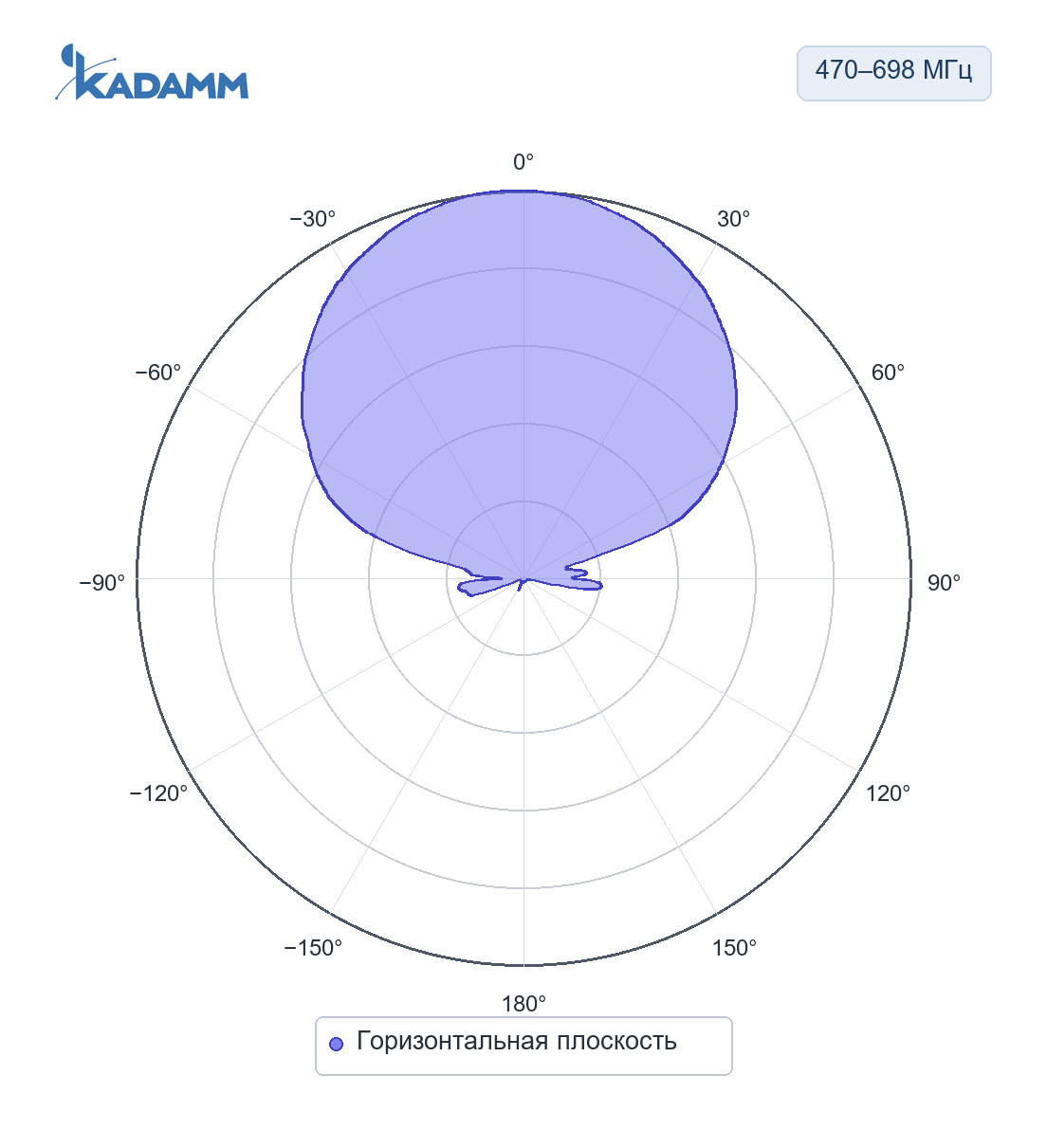

470–698 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 13 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

470–698 МГц, вертикальная плоскостьПо вертикали 16°, усиление в максимуме 13 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 16°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у APVT-470698-1365HV — 2 × розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APVT-470698-1365HV в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APVT-470698-1365HV подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 13 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 13 = 53 дБм, то есть около 200 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 584 МГц (середина полосы 470–698 МГц): L = 32,45 + 20·lg 584 + 20·lg 1 = 87,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 53 − 87,8 = −34,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Перед заказом KADAMM APVT-470698-1365HV сверьте с проектом:

• Частоты оборудования — внутри 470–698 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APVT-470698-1365HV — на трубу Ø30–60 мм.
• APVT-470698-1365HV направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — 2 × розетка N (IEC 61169-16).
• Уличные соединения APVT-470698-1365HV после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APVT-470698-1365HV включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
