KADAMM APVT-450470-1180 — направленная панельная антенна VHF/UHF 450–470 МГц, 11 дБи, 80°, 1 порт

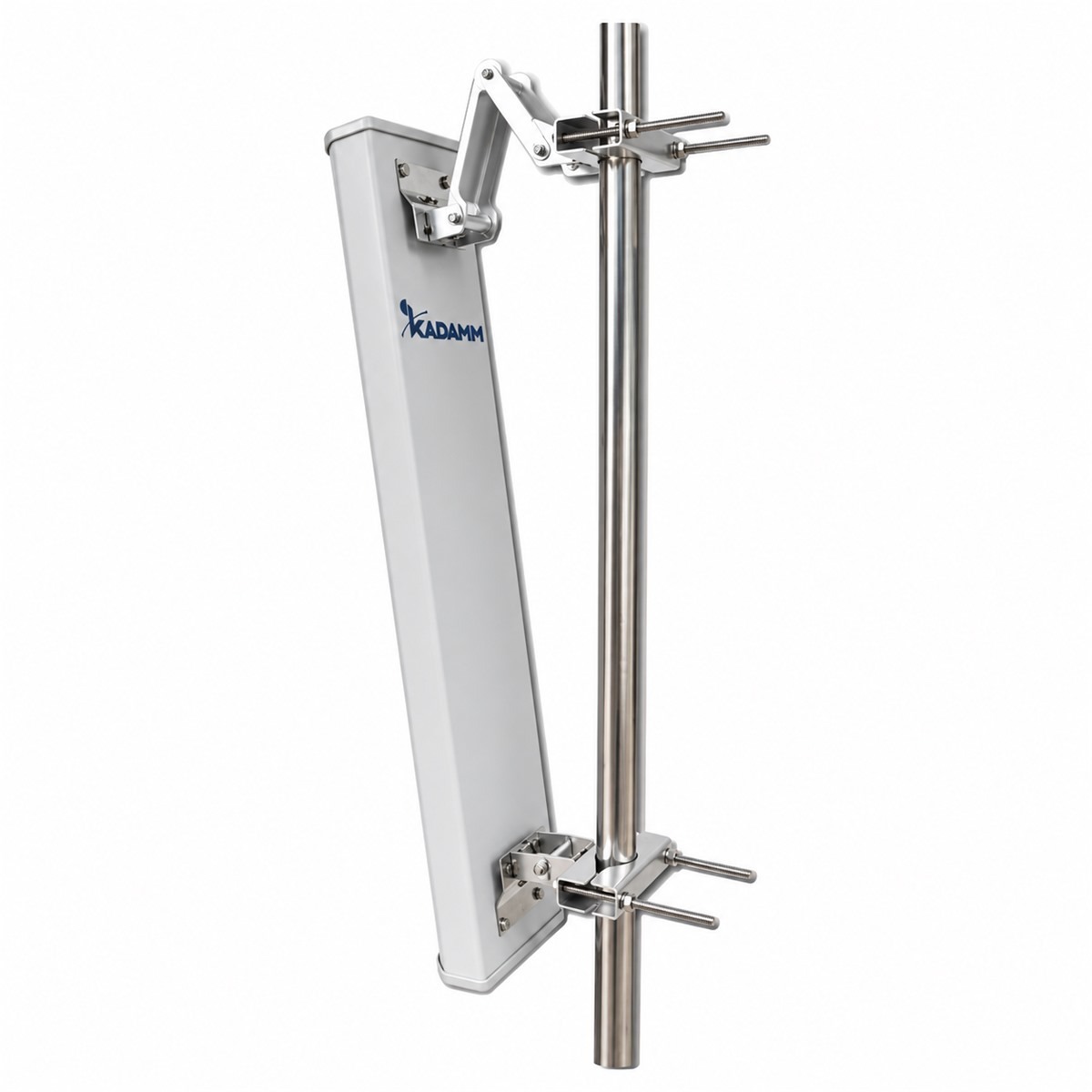

KADAMM APVT-450470-1180 — направленная панельная антенна УКВ-диапазона диапазона 450–470 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 80°, а назад — ослабленно (отношение вперёд/назад ≥25 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 460 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 460 + 20·lg 10 ≈ 105,7 дБ. Антенна с усилением 11 дБи сокращает их на 11 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −52,7 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1500 × 280 × 130 мм; крепление: Ø30–60 мм; радом — пвх; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

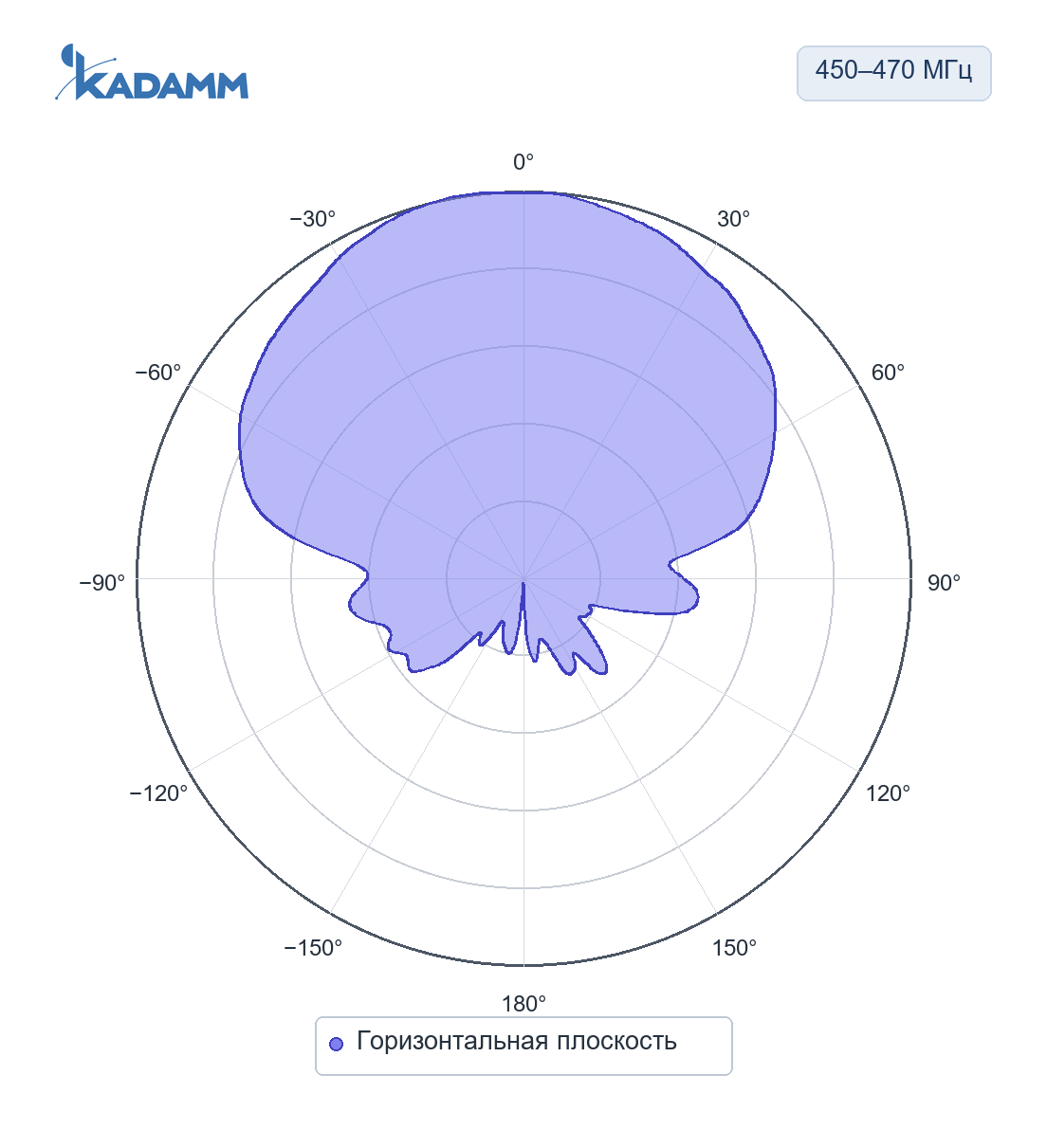

450–470 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 80°, усиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

450–470 МГц, вертикальная плоскостьПо вертикали 20°, усиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 80°; по вертикали — 20°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у APVT-450470-1180 — розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы APVT-450470-1180 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APVT-450470-1180 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APVT-450470-1180 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 460 МГц (середина полосы 450–470 МГц): L = 32,45 + 20·lg 460 + 20·lg 1 = 85,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51 − 85,7 = −34,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах APVT-450470-1180:

Перед заказом KADAMM APVT-450470-1180 сверьте с проектом:

• Частоты оборудования — внутри 450–470 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APVT-450470-1180 — на трубу Ø30–60 мм.
• APVT-450470-1180 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка N (IEC 61169-16).
• Уличные соединения APVT-450470-1180 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APVT-450470-1180 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Другие модели этого раздела каталога KADAMM: Антенны для раций и радиостанций VHF/UHF →
