Всенаправленная антенна Wi-Fi: 2400–2500 / 5150–5850 МГц, усиление 4,5 / 5,5 дБи.
Что представляет собой антенна

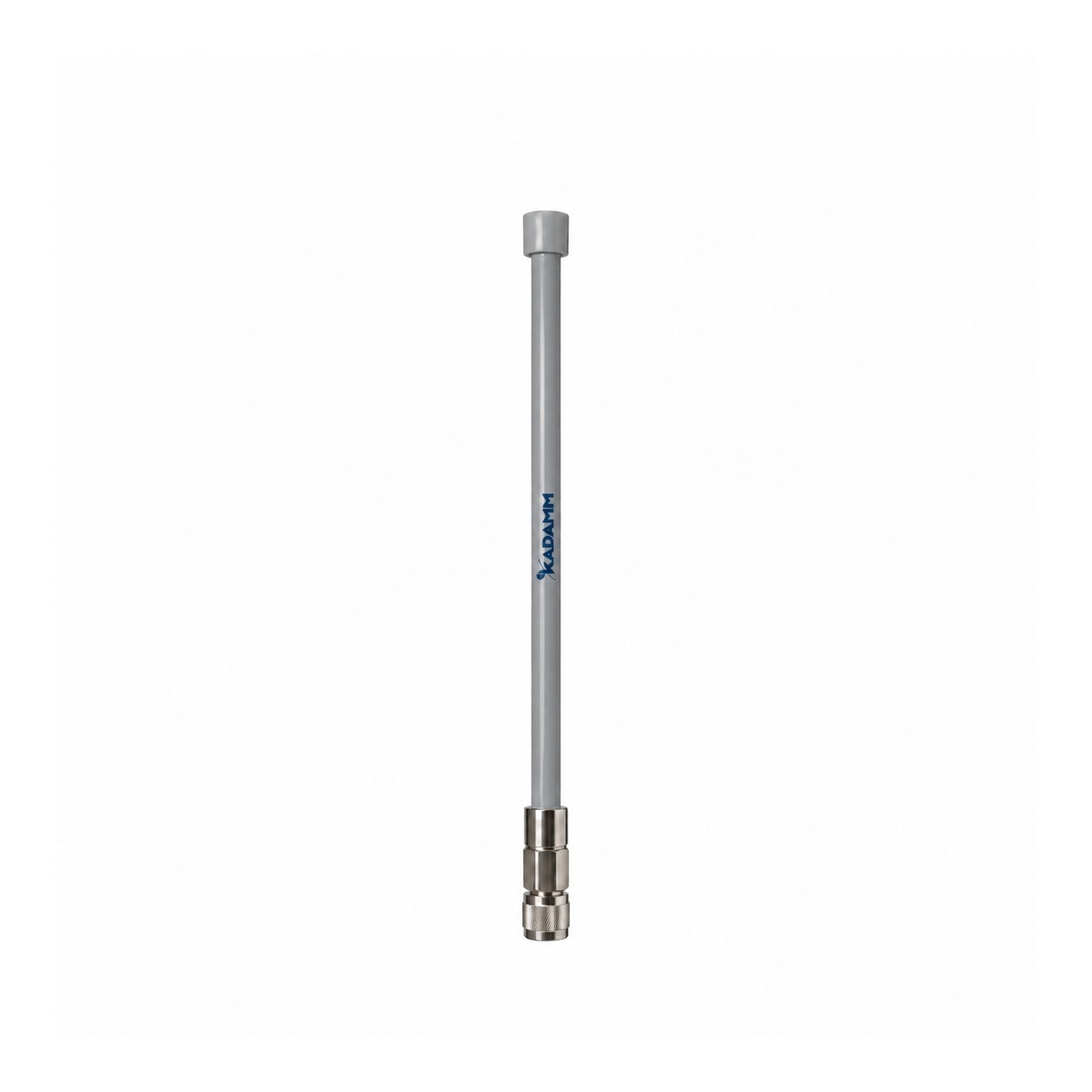

KADAMM AOW2458-55 — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 2400–2500 / 5150–5850 МГц.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.
Усиление всенаправленной антенны (4,5 / 5,5 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч. Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.
На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.
Электрические параметры тракта: КСВН не более 2,0; допустимая мощность 20 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø13 × 260 мм.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 2400–5850 МГц, у AOW2458-6 — 2400–2483 и 5150–5850 МГц
- Усиление 5,5 дБи, у AOW2458-6 — 4–5 (больше на 0,5 дБ)
- Габариты Ø13 × 260 мм, у AOW2458-6 — по исполнению (см. таблицу «Исполнения»)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

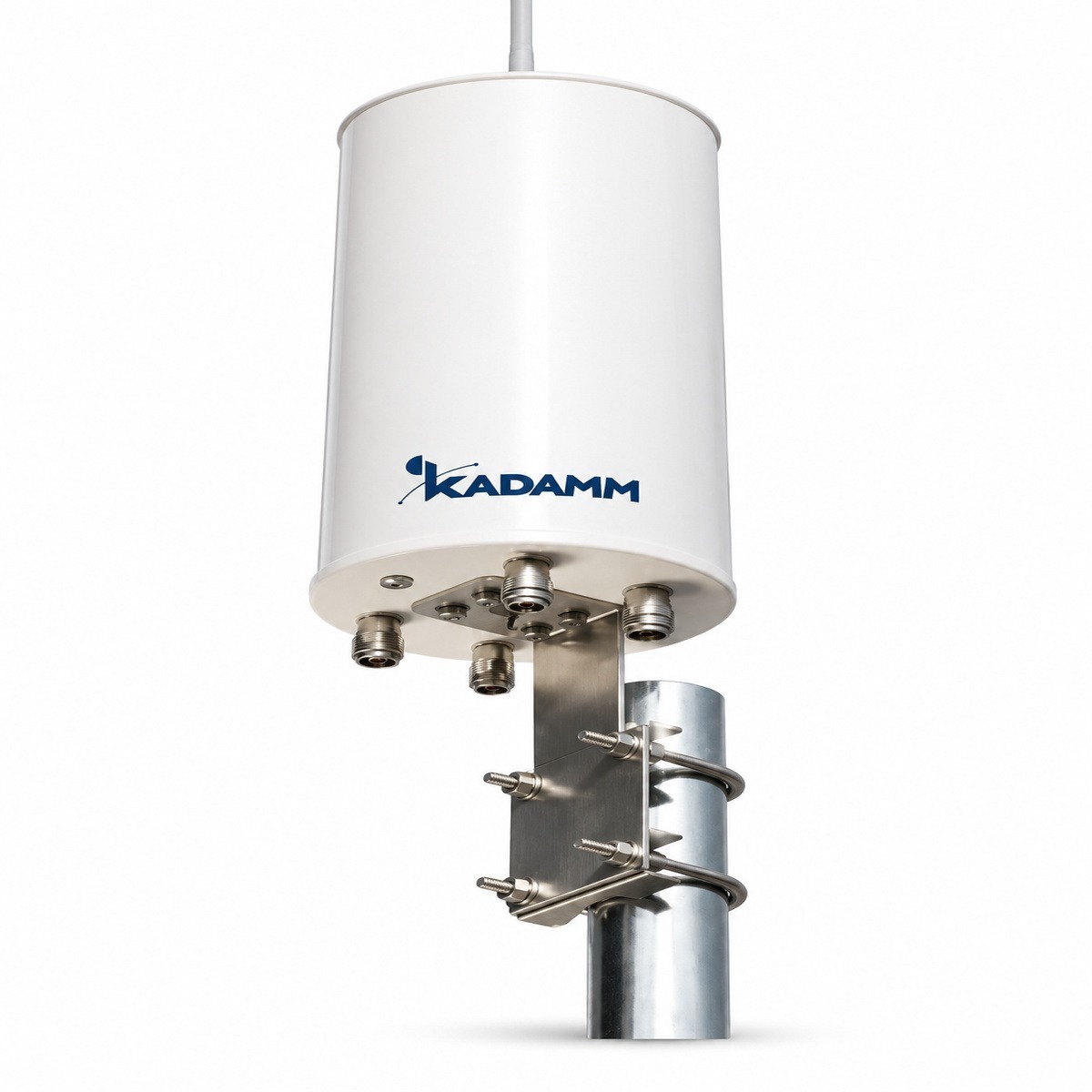

- Полосы 2400–5850 МГц, у AOW2458-8-4P — 2400–2500 и 5150–5850 МГц
- Усиление 5,5 дБи, у AOW2458-8-4P — 6–8 дБи (меньше на 0,5 дБ)
KADAMM AOW2458-8-4P даёт больше усиления; у KADAMM AOW2458-55 в пользу выбора — свой набор полос.
- Полосы 2400–5850 МГц, у AOW2458-3 — 2400–2500 и 4900–5875 МГц
- Усиление 5,5 дБи, у AOW2458-3 — 3 дБи (больше на 2,5 дБ)
- Разъём N, у AOW2458-3 — RP-TNC
- Габариты Ø13 × 260 мм, у AOW2458-3 — Ø16 × 141 мм
У KADAMM AOW2458-55 больше усиление; KADAMM AOW2458-3 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AOW2458-55 с запасом по краям.
Значение AOW2458-55 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AOW2458-55.
Согласование AOW2458-55 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AOW2458-55.
Как читать характеристики
Электрические характеристики
| Параметр | 2400–2500 МГц | 5150–5850 МГц |
|---|---|---|
| Диапазон частот | 2400–2500 / 5150–5850 МГц | |
| Коэффициент усиления, дБи | 4,5 | 5,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 20 Вт | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø13 × 260 мм |
| Материал радома | Стеклопластик |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AOW2458-55 — вилка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOW2458-55 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOW2458-55 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5,5 = 45,5 дБм, то есть около 35 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 4125 МГц (середина полосы 2400–5850 МГц): L = 32,45 + 20·lg 4125 + 20·lg 1 = 104,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45,5 − 104,8 = −59,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах AOW2458-55:
Перед заказом KADAMM AOW2458-55 сверьте с проектом:
- Частоты оборудования — внутри 2400–5850 МГц
- Мощность на порт — не выше 20 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AOW2458-55 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — вилка N (IEC 61169-16).
- Разъёмы AOW2458-55 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AOW2458-55 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AOW2458-55
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AOW2458-55 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AOW2458-55 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AOW2458-55 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AOW2458-55 | KADAMM AOW2458-6 | KADAMM AOW2458-8-4P | KADAMM AOW2458-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–5850 МГц | 2400–2483 и 5150–5850 МГц | 2400–2500 и 5150–5850 МГц | 2400–2500 и 4900–5875 МГц |
| Усиление | 5,5 дБи | 4–5 | 6–8 дБи | 3 дБи |
| Луч по горизонтали | 360° | — | — | 360° |
| Поляризация | Вертикальная | Вертикальная | двойная | Вертикальная |
| Порты | 1 | 1 | — | 1 |
| Габариты | Ø13 × 260 мм | по исполнению (см. таблицу «Исполнения») | — | Ø16 × 141 мм |
| Масса | — | 0,14–0,32 кг | уточняйте у менеджера | 0,035 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
