Всенаправленная антенна Wi-Fi: 2400–2500 МГц, усиление 3,8–4 дБи.
Что представляет собой антенна
KADAMM AOW24-4 — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 ГГц; полосы антенны — 2400–2500 МГц.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.
Усиление всенаправленной антенны (3,8–4 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч. Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.
Электрические параметры тракта: допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,09 кг; крепление: хомут-защёлка; рабочая температура −45…+85 °C.
Разъём — 1×N или SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 3,8–4 дБи, у AOW24-3M — 3 дБи (больше на 0,8 дБ)
- Разъём N или SMA, у AOW24-3M — N
Запас по дальности больше у KADAMM AOW24-4; KADAMM AOW24-3M легче и проще в монтаже.
- Усиление 3,8–4 дБи, у AOW24-5 — 5 дБи (меньше на 1 дБ)
- Разъём N или SMA, у AOW24-5 — N
KADAMM AOW24-5 даёт больше усиления; у KADAMM AOW24-4 в пользу выбора — конструкция.
- Усиление 3,8–4 дБи, у AOW24-5-5 — 5 дБи (меньше на 1 дБ)
- Разъём N или SMA, у AOW24-5-5 — N
- Легче на 0,25 кг (0,09 кг и 0,34 кг)
KADAMM AOW24-5-5 берут, когда нужен запас по дальности; KADAMM AOW24-4 легче и проще в монтаже.
Конструкция и материалы

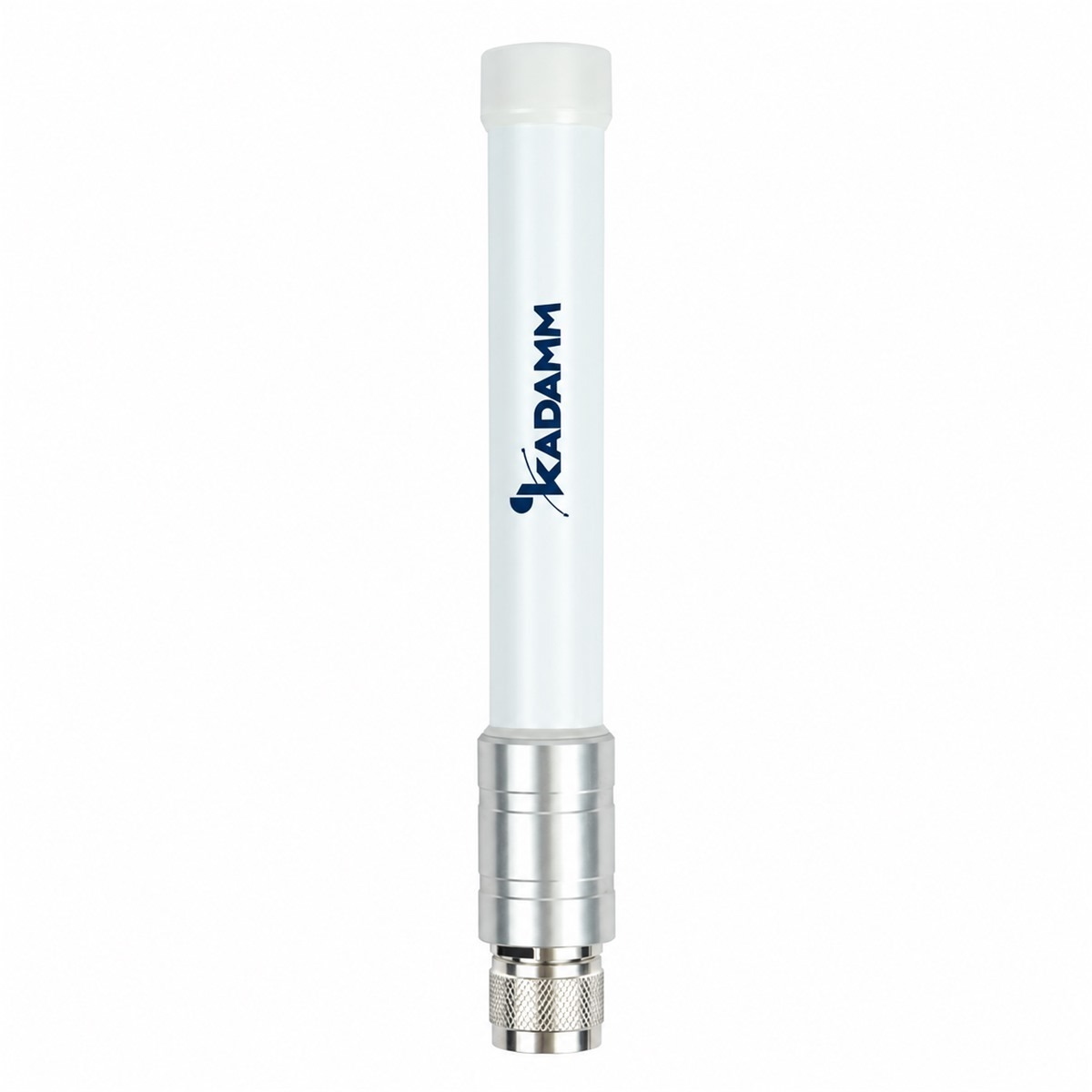

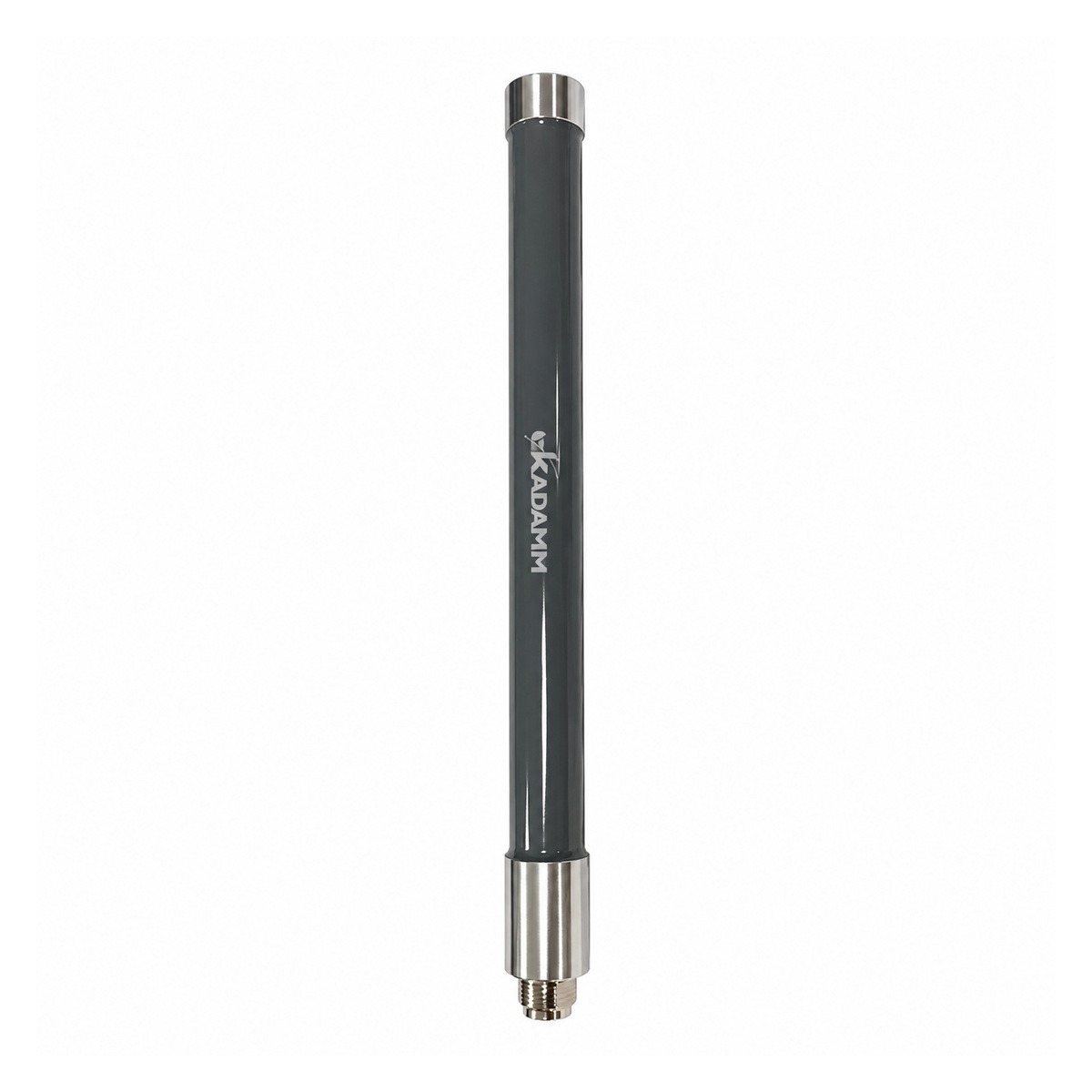

Фото исполнений
Диаграммы направленности

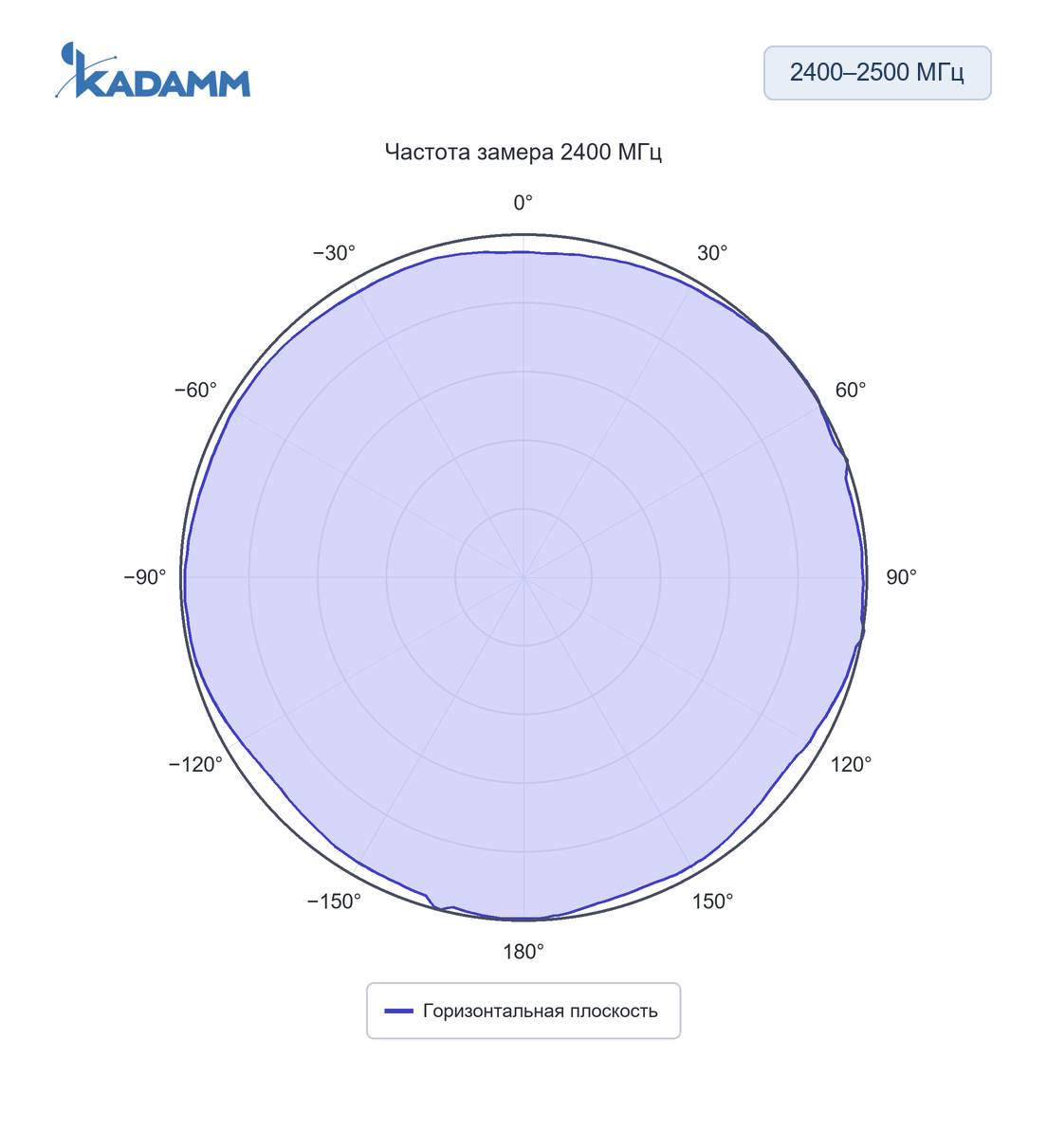

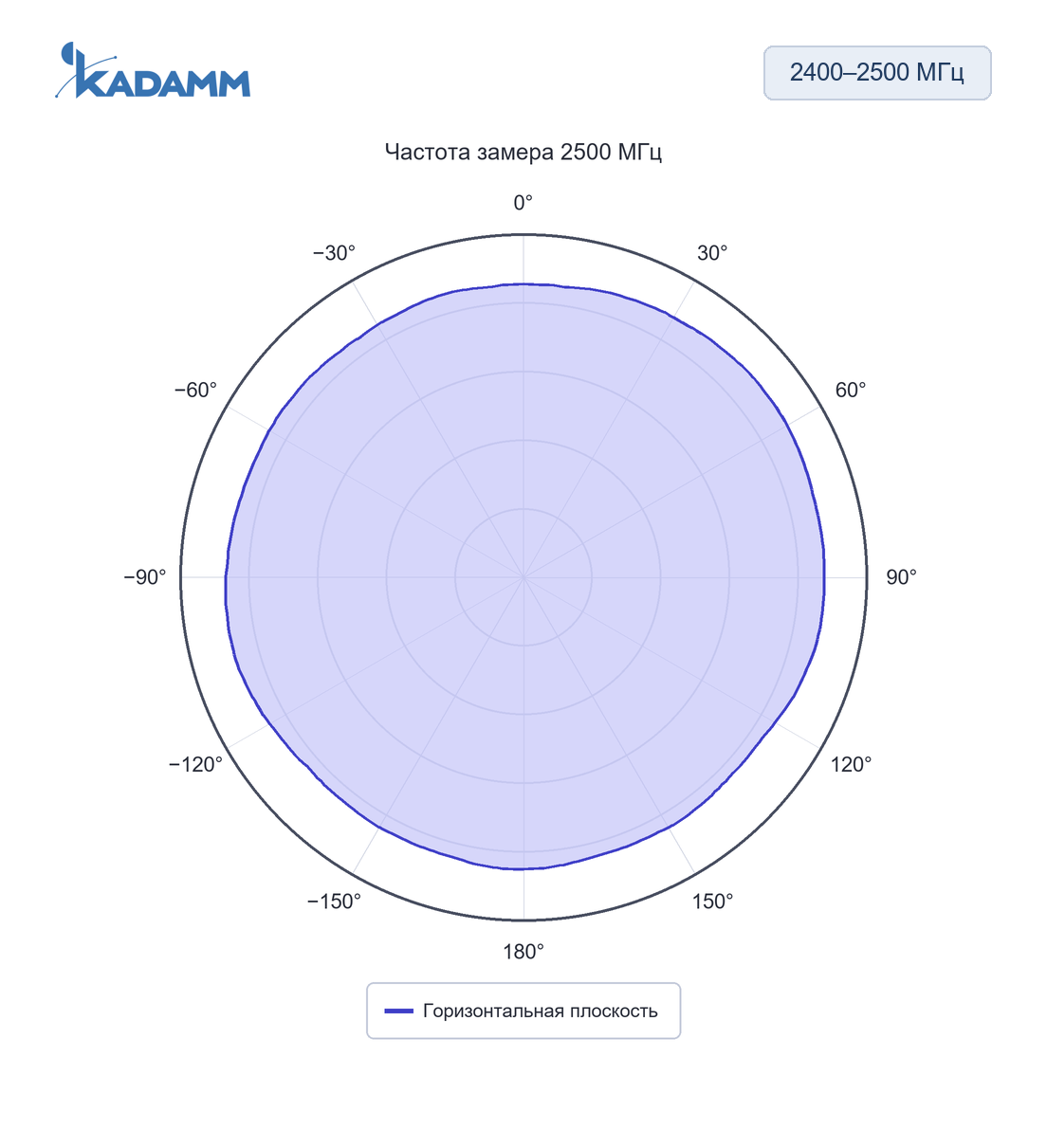

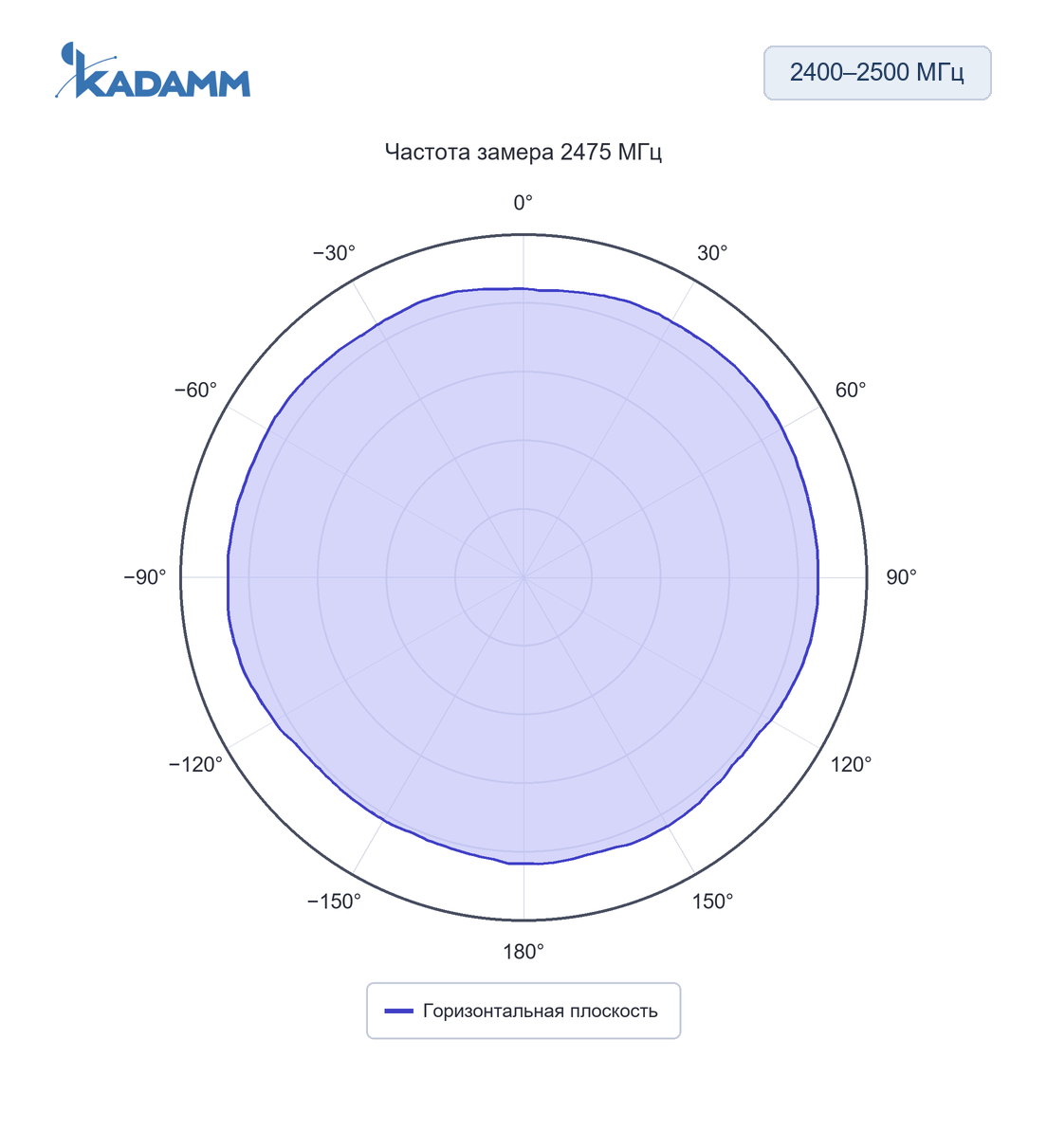

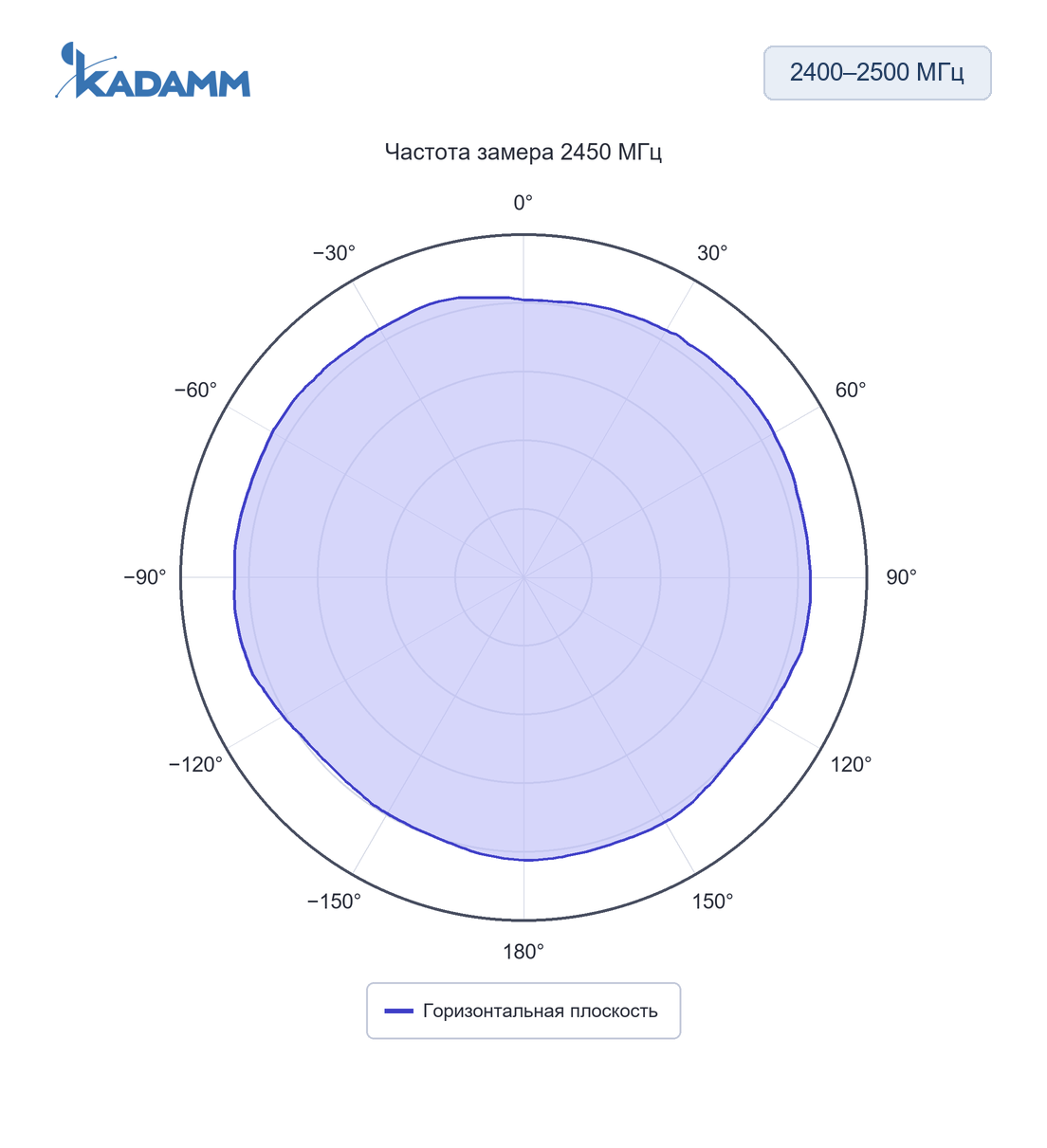

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AOW24-4 с запасом по краям.
Значение AOW24-4 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AOW24-4.
Согласование AOW24-4 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AOW24-4.
Крепление: хомут-защёлка.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 3,8; KADAMM AOW24-4-2 — 4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8; KADAMM AOW24-4-2 — ≤ 1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16); KADAMM AOW24-4-2 — SMA |
| Габариты (диаметр × длина) | Ø22 × 180 мм; KADAMM AOW24-4-2 — Ø16 × 200 мм |
| Масса антенны | 0,09 кг |
| Материал радома | Стеклопластик |
| Рабочая температура | −45…+85 °C |
| Крепление | хомут-защёлка |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Габариты | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AOW24-4 | 2400–2500 МГц | 3,8 дБи | вилка N | Ø22 × 180 мм | ≤ 1,8 | стеклопластиковый радом |
| KADAMM AOW24-4-2 | 2400–2500 МГц | 4 дБи | SMA | Ø16 × 200 мм | ≤ 1,5 | стеклопластиковый радом, IP67 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AOW24-4 — вилка N (IEC 61169-16); KADAMM AOW24-4-2 — SMA.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOW24-4 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOW24-4 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3,8 = 43,8 дБм, то есть около 24 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43,8 − 100,2 = −56,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах AOW24-4:
Перед заказом KADAMM AOW24-4 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N или SMA
- Опора и крепление — хомут-защёлка
- Климат площадки — в пределах −45…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AOW24-4 — хомут-защёлка.
- AOW24-4 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — вилка N (IEC 61169-16); KADAMM AOW24-4-2 — SMA.
- После затяжки соединения AOW24-4 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AOW24-4 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AOW24-4
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AOW24-4 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AOW24-4 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AOW24-4 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AOW24-4 | KADAMM AOW24-3M | KADAMM AOW24-5 | KADAMM AOW24-5-5 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц |
| Усиление | 3,8–4 дБи | 3 дБи | 5 дБи | 5 дБи |
| Луч по горизонтали | 360° | — | — | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | Ø35 × 96 мм | — | — |
| Масса | 0,09 кг | 0,05 кг | 0,08 кг | 0,34 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
