Потолочная всенаправленная антенна для помещений: 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц, усиление 3,5 / 4 / 5 / 5 дБи.
Что представляет собой антенна
KADAMM AO-6060V45S03 — потолочная всенаправленная антенна для помещений диапазона 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
Рядом с KADAMM AO-6060V45S03 в каталоге стоит KADAMM AO-6060L45M03. У AO-6060V45S03 усиление 5 дБи, у AO-6060L45M03 — 6 дБи; у AO-6060V45S03 1 порт, у AO-6060L45M03 — 2; у AO-6060V45S03 габариты Ø250 × 8 мм, у AO-6060L45M03 — Ø207 × 56 мм. С моделью KADAMM I-ATO4-6960VS02 различие в другом: у AO-6060V45S03 полосы 617–6000 МГц, у I-ATO4-6960VS02 — 698–6000 МГц.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Интермодуляция — ≤−150. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.
Усиление антенны — 3,5 / 4 / 5 / 5 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Тракт: волновое сопротивление 50 Ом; КСВН не более 2,0 / ≤1,8 / ≤1,8 / ≤1,8; допустимая мощность 50 Вт.
Механика и окружающая среда: размеры Ø250 × 8 мм; масса 0,6 кг; крепление: гайкой; радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — 1×4.3-10; уличное соединение после монтажа герметизируют.
Корпус без логотипа на лицевой стороне, маркировка — на тыльной стороне.
Чем отличается от похожих моделей KADAMM
- Усиление 5 дБи, у AO-6060L45M03 — 6 дБи (меньше на 1 дБ)
- 1 порт, у AO-6060L45M03 — 2
- Габариты Ø250 × 8 мм, у AO-6060L45M03 — Ø207 × 56 мм
KADAMM AO-6060L45M03 даёт больше усиления; у KADAMM AO-6060V45S03 в пользу выбора — число портов.
- Полосы 617–6000 МГц, у I-ATO4-6960VS02 — 698–6000 МГц
- Габариты Ø250 × 8 мм, у I-ATO4-6960VS02 — Ø207 × 56 мм
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 617–6000 МГц, у I-ATO5-698/6000S-3 — 698–6000 МГц
- Усиление 5 дБи, у I-ATO5-698/6000S-3 — 5,5 дБи (меньше на 0,5 дБ)
- Разъём 4.3-10, у I-ATO5-698/6000S-3 — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

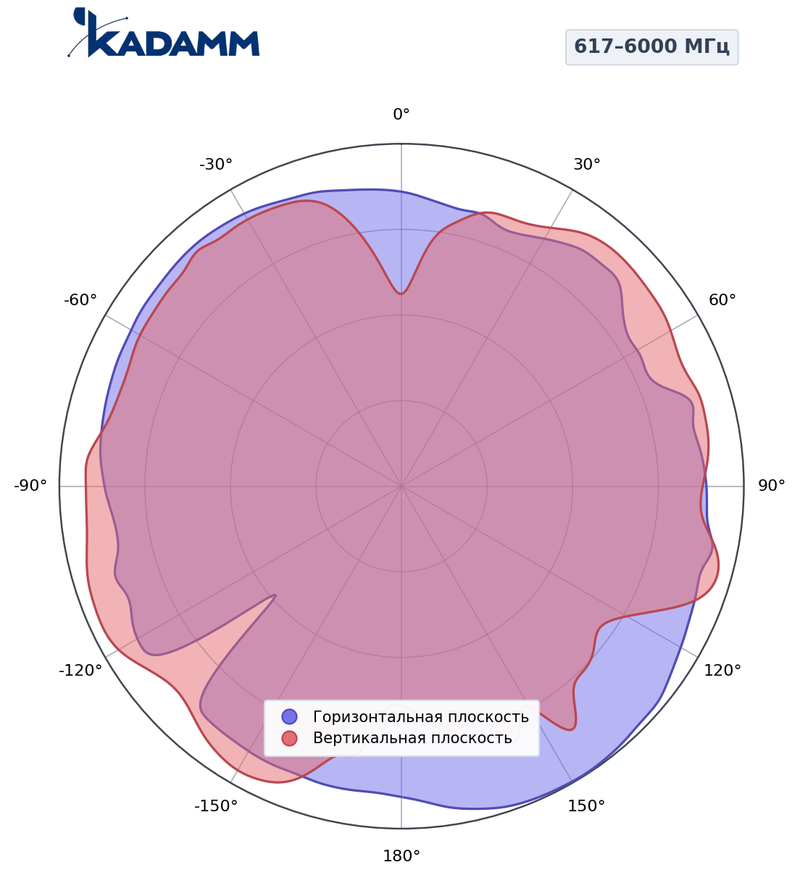

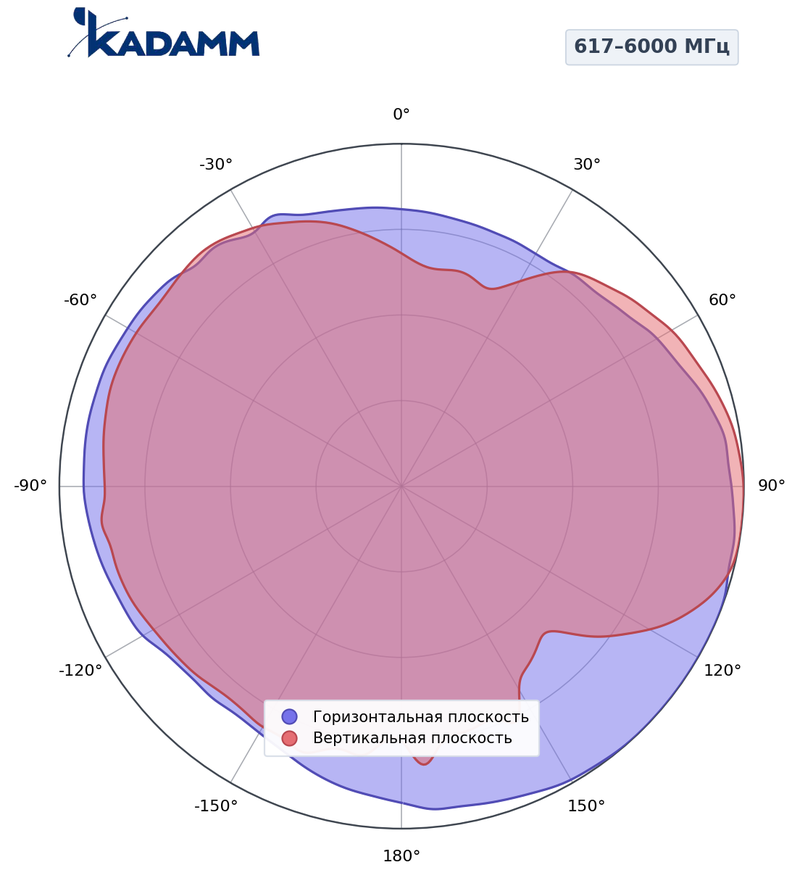

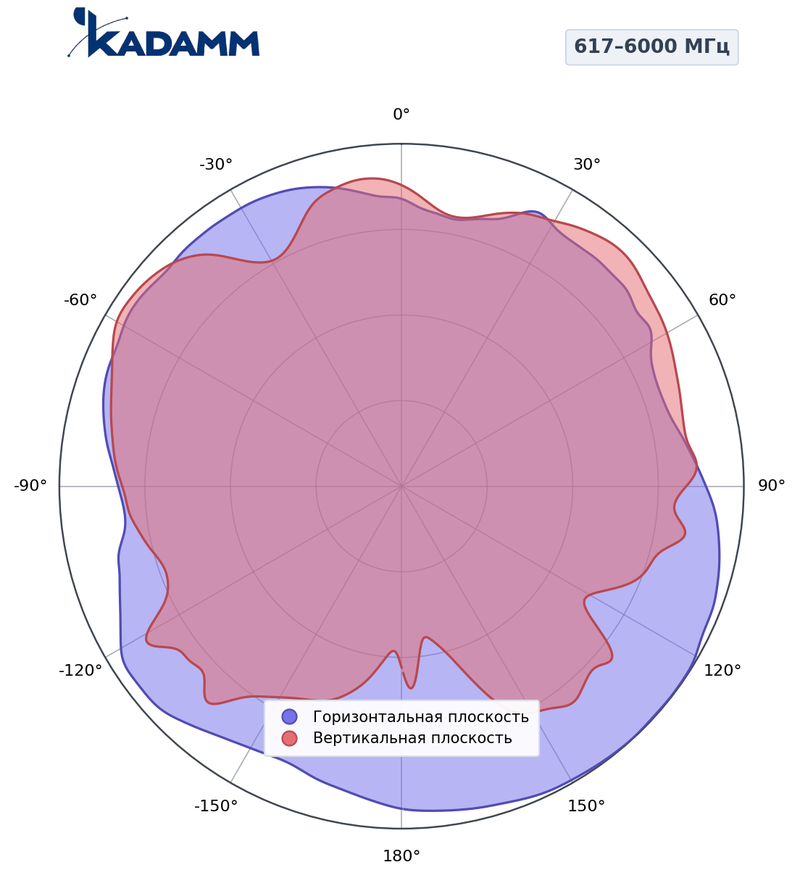

Диаграммы направленности
По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AO-6060V45S03 с запасом по краям.
Значение AO-6060V45S03 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AO-6060V45S03.
Согласование AO-6060V45S03 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Параметр смотрят, когда AO-6060V45S03 делят несколько операторов с мощными несущими.
Предел на один порт AO-6060V45S03.
Крепление: гайкой.
Как читать характеристики
Электрические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц | 4900–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | |||
| Коэффициент усиления, дБи | 3,5 | 4 | 5 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 65° | 50° | 40° |
| Поляризация | Вертикальная | |||
| КСВН | ≤2,0 | ≤1,8 | ≤1,8 | ≤1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø250 × 8 мм |
| Размеры упаковки | 213 × 168 × 204 мм |
| Масса антенны | 0,6 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+60 °C |
| Крепление | гайкой |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для AO-6060V45S03.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у AO-6060V45S03 — розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы AO-6060V45S03 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AO-6060V45S03 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AO-6060V45S03 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 5 = 18 дБм, то есть около 63 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 3308 МГц (середина полосы 617–6000 МГц): L = 32,45 + 20·lg 3308 + 20·lg 0,02 = 68,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 18 − 68,9 = −50,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Сети и службы в полосах AO-6060V45S03:
Перед заказом KADAMM AO-6060V45S03 сверьте с проектом:
- Частоты оборудования — внутри 617–6000 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×4.3-10
- Опора и крепление — гайкой
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AO-6060V45S03 — гайкой.
- AO-6060V45S03 крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — розетка 4.3-10 (IEC 61169-54).
- Внутри здания герметизация разъёмов AO-6060V45S03 не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна KADAMM AO-6060V45S03
- Крепёж для монтажа гайкой
Упаковка 213 × 168 × 204 мм.
Документация и поставка
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AO-6060V45S03 | KADAMM AO-6060L45M03 | KADAMM I-ATO4-6960VS02 | KADAMM I-ATO5-698/6000S-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 617–6000 МГц | 617–6000 МГц | 698–6000 МГц | 698–6000 МГц |
| Усиление | 5 дБи | 6 дБи | 5 дБи | 5,5 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Две линейные | Вертикальная | Вертикальная |
| Порты | 1 | 2 | 1 | 1 |
| Габариты | Ø250 × 8 мм | Ø207 × 56 мм | Ø207 × 56 мм | — |
| Масса | 0,6 кг | 0,6 кг | 0,60 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
