KADAMM ANT150G55 — коллинеарная ненаправленная антенна 146–160 МГц, 5 дБи, 1 порт

KADAMM ANT150G55 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 146–160 МГц. Диаграмма по горизонтали круговая, и антенну ставят посередине обслуживаемой территории — на мачту базовой станции, ретранслятора или шлюза.

Выбирая между KADAMM ANT150G55 и KADAMM ANT150G6, сравните: у ANT150G55 полосы 146–160 МГц, у ANT150G6 — 134–173 МГц; у ANT150G55 усиление 5 дБи, у ANT150G6 — 6,5 дБи; у ANT150G55 габариты 3580 мм, у ANT150G6 — 3250 мм. По сравнению с KADAMM AC-15005 отличие другое: у ANT150G55 масса 5,3 кг, у AC-15005 — 3,1 кг.

Под радомом стоит коллинеарная решётка — вибраторы один над другим, запитанные в фазе. Усиление 5 ± 1 дБи получается за счёт того, что диаграмма сжата по вертикали (вертикальный луч 35°): излучение, которое одиночный штырь тратил бы вверх и вниз, прижато к горизонту. Обратная сторона — более узкий вертикальный луч: сигнал уходит дальше, но прямо под мачтой остаётся зона слабого приёма.

5 дБи соответствуют 2,9 дБд: дБд отсчитывают от полуволнового диполя, разница — 2,15 дБ.

Стеклопластиковый радом выдерживает ультрафиолет и обледенение и не даёт антенне деформироваться на ветру.

На УКВ и ДМВ дальность ограничена прямой видимостью: при мачте 30 м и абоненте на высоте 1,5 м радиогоризонт — около 28 км.

Тракт: волновое сопротивление 50 Ом; КСВН менее 1,5; допустимая мощность 500 Вт.

Механика и окружающая среда: размеры 3580 мм; масса 5,3 кг; крепление: Ø80–95 мм; радом — стеклопластик; предельная скорость ветра 200 км/ч; рабочая температура −50…+70 °C.

Разъём — 1×N; уличное соединение после монтажа герметизируют.

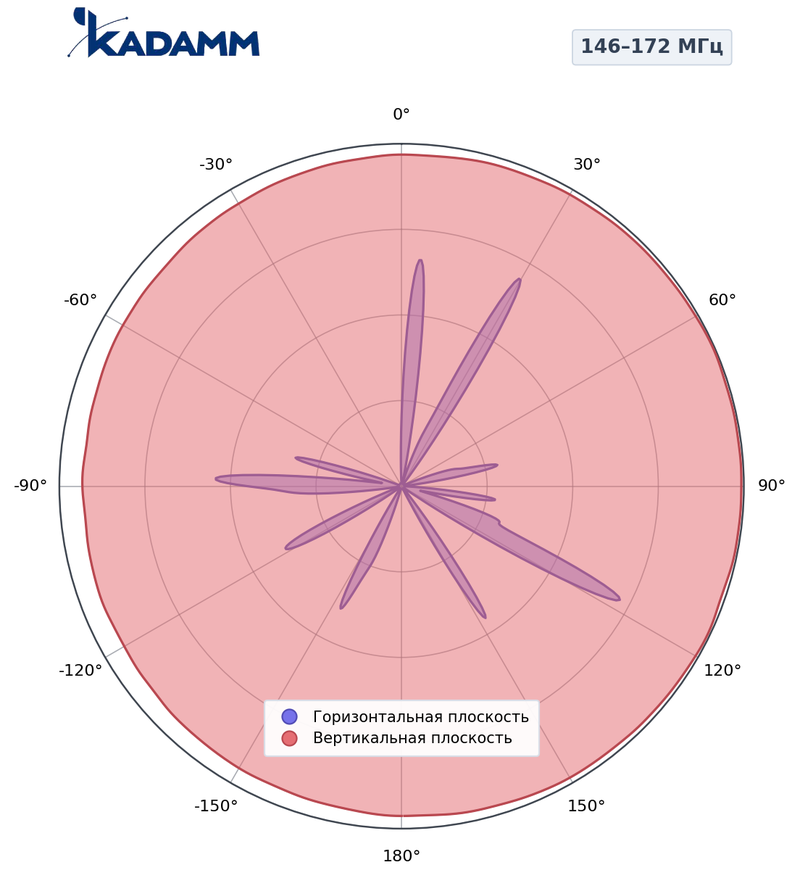

146–172 МГц, горизонтальная плоскость (H)По горизонтали — круговая, усиление в максимуме 5 ± 1 дБи.

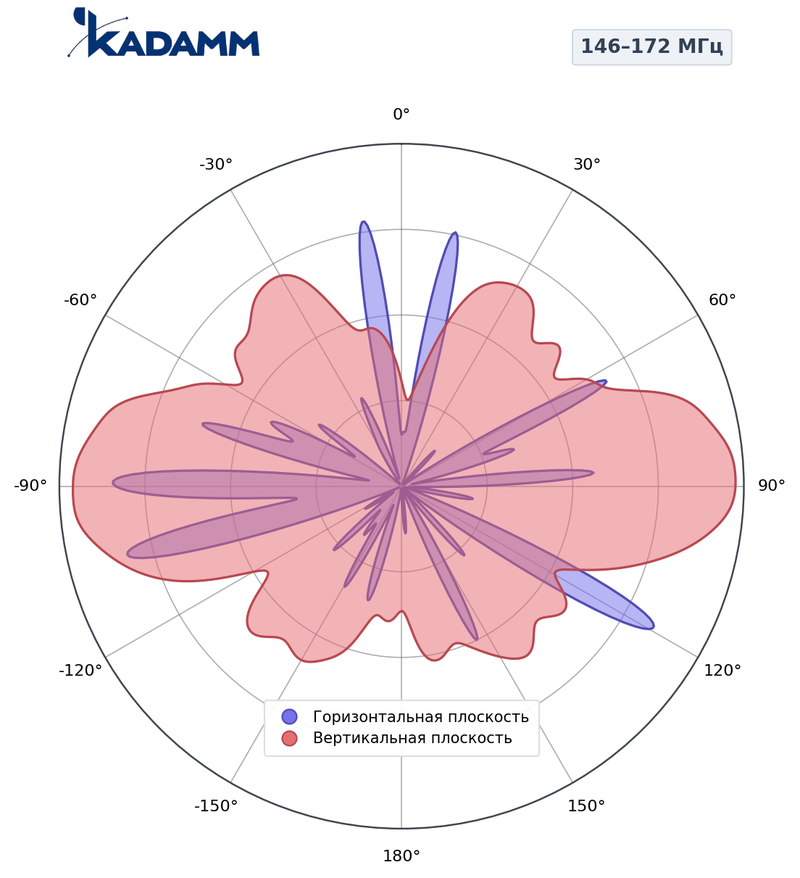

146–172 МГц, вертикальная плоскость (E)По вертикали 35°, усиление в максимуме 5 ± 1 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у ANT150G55 — розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ANT150G55 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ANT150G55 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 153 МГц (середина полосы 146–160 МГц): L = 32,45 + 20·lg 153 + 20·lg 1 = 76,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 45 − 76,1 = −31,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Перед заказом KADAMM ANT150G55 сверьте с проектом:

• Частоты оборудования — внутри 146–160 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø80–95 мм
• Климат площадки — в пределах −50…+70 °C

• Крепление ANT150G55 — на трубу Ø80–95 мм.
• Всенаправленную антенну ANT150G55 поднимают выше окружающих предметов и держат вертикально, на расстоянии от ствола мачты и других антенн.
• Разъёмы — розетка N (IEC 61169-16).
• Уличные соединения ANT150G55 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление ANT150G55 включают в контур заземления и молниезащиты опоры по проекту.
