Коллинеарная всенаправленная антенна для стационарной радиостанции: 136–144 МГц, усиление 5,5 дБи.
Что представляет собой антенна

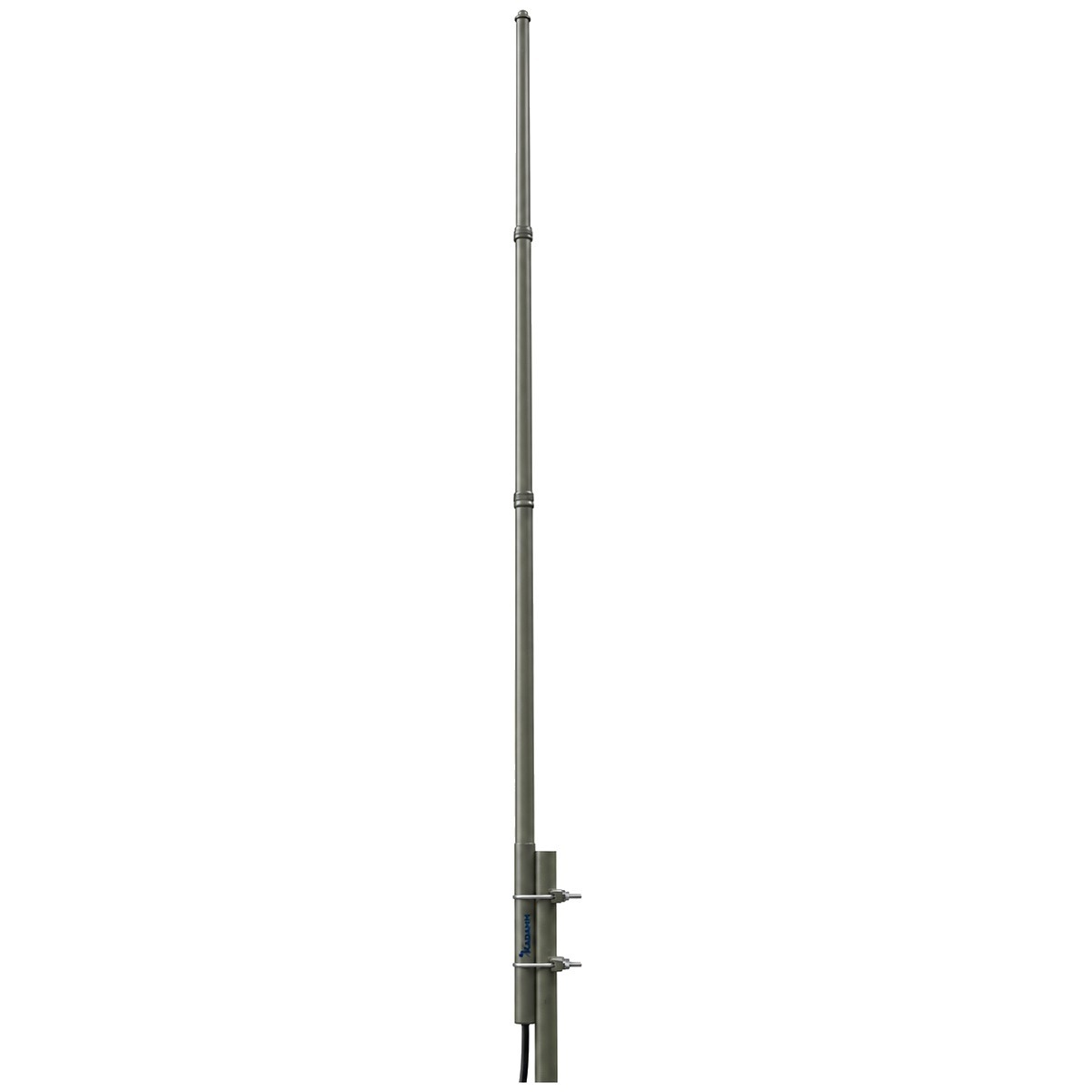

KADAMM ANT150G5 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 136–144 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 5,5 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 25°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 5,5 дБи = 3,4 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 140 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 140 + 20·lg 10 ≈ 95,4 дБ. Антенна с усилением 5,5 дБи сокращает их на 5,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −53,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 3185 мм; масса 6,3 кг; крепление: Ø40–50 мм; предельная скорость ветра 40 м/с.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

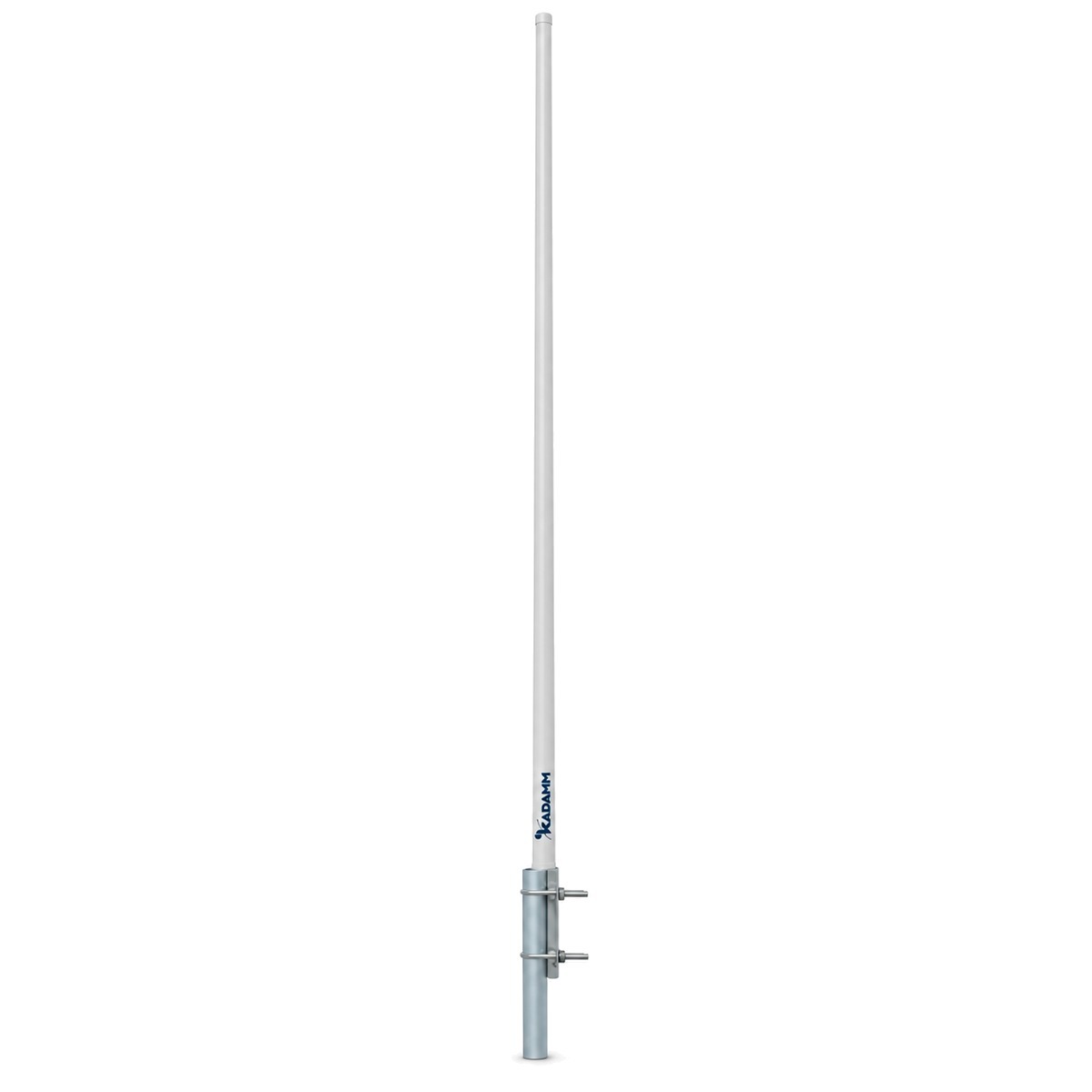

- Полосы 136–144 МГц, у ANT150G6 — 134–173 МГц
- Усиление 5,5 дБи, у ANT150G6 — 6,5 дБи (меньше на 1 дБ)
- Габариты 3185 мм, у ANT150G6 — 3250 мм
- Тяжелее на 3,5 кг (6,3 кг и 2,8 кг)
KADAMM ANT150G6 даёт больше усиления; у KADAMM ANT150G5 в пользу выбора — свой набор полос.
- Полосы 136–144 МГц, у AC-1506W6 — 137–149 МГц
- Усиление 5,5 дБи, у AC-1506W6 — 6 дБи (меньше на 0,5 дБ)
- Габариты 3185 мм, у AC-1506W6 — 3200 мм
- Тяжелее на 2,5 кг (6,3 кг и 3,8 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

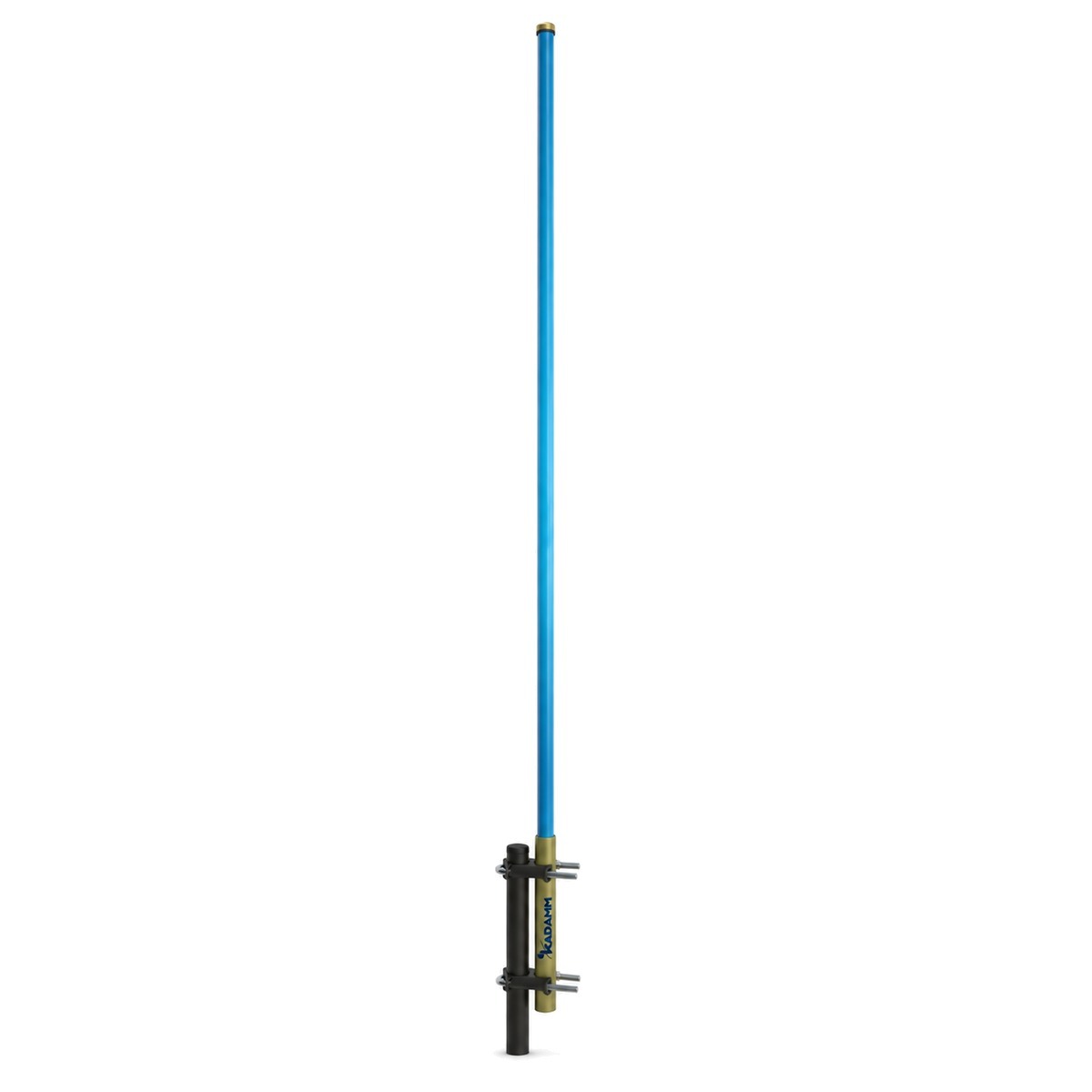

- Полосы 136–144 МГц, у ANT150G55 — 146–160 МГц
- Усиление 5,5 дБи, у ANT150G55 — 5 дБи (больше на 0,5 дБ)
- Габариты 3185 мм, у ANT150G55 — 3580 мм
- Тяжелее на 1 кг (6,3 кг и 5,3 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ANT150G5 с запасом по краям.
Значение ANT150G5 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает ANT150G5.
Согласование ANT150G5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт ANT150G5.
Крепление: на трубу Ø40–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–144 МГц |
| Коэффициент усиления, дБи | 5,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3185 мм |
| Масса антенны | 6,3 кг |
| Максимальная скорость ветра | 40 м/с |
| Крепление на трубу | Ø40–50 мм |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у ANT150G5 — розетка N или по заказу (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ANT150G5 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ANT150G5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5,5 = 45,5 дБм, то есть около 35 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 140 МГц (середина полосы 136–144 МГц): L = 32,45 + 20·lg 140 + 20·lg 1 = 75,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45,5 − 75,4 = −29,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Перед заказом KADAMM ANT150G5 сверьте с проектом:
- Частоты оборудования — внутри 136–144 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø40–50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление ANT150G5 — на трубу Ø40–50 мм.
- ANT150G5 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- После затяжки соединения ANT150G5 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ANT150G5 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ANT150G5
- Монтажный комплект на трубу Ø40–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание ANT150G5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ANT150G5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ANT150G5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ANT150G5 | KADAMM ANT150G6 | KADAMM AC-1506W6 | KADAMM ANT150G55 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–144 МГц | 134–173 МГц | 137–149 МГц | 146–160 МГц |
| Усиление | 5,5 дБи | 6,5 дБи | 6 дБи | 5 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 3185 мм | 3250 мм | 3200 мм | 3580 мм |
| Масса | 6,3 кг | 2,8 кг | 3,8 кг | 5,3 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
