Автомобильная антенна: 136–2700 МГц, усиление 2,5–5,5 дБи.

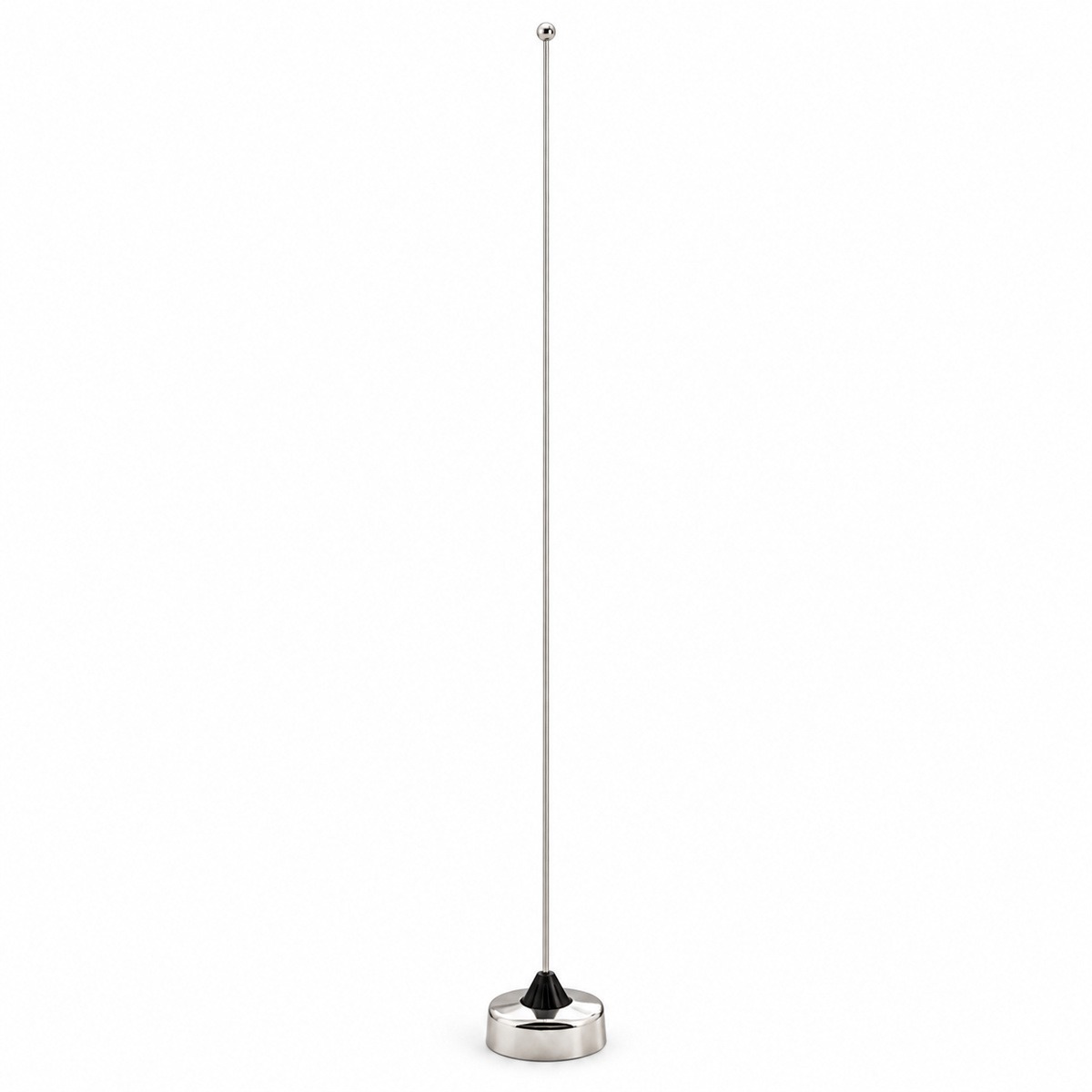

Что представляет собой антенна
KADAMM AM-NMO — автомобильная антенна диапазона 136–2700 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Разъём — NMO, N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 136–174, 400–520 и 698–2700 МГц, у AM-477/6000 — 477 и 600–6000 МГц
- Разъём NMO, N, у AM-477/6000 — SMA, FME, N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 136–174, 400–520 и 698–2700 МГц, у AM-40025M — 400–510 МГц
- Разъём NMO, N, у AM-40025M — UHF
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 136–174, 400–520 и 698–2700 МГц, у AM-35025 — 380–470 МГц
- Разъём NMO, N, у AM-35025 — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AM-NMO с запасом по краям.
Значение AM-NMO по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AM-NMO с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | автомобильная штыревая антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AM-144/430-3NMO | 144 / 430 МГц | 3 дБи | NMO | 90 мм | уточняйте у менеджера | короткая антенна-колпак на магнитном основании с кабелем |
| KADAMM AM-1503NMO | 136–174 МГц | 3,0 дБи | NMO | 500 или 1310 мм | менее 1,5 | — |
| KADAMM AM-15025NMO | 136–174 МГц | 2,5 дБи | NMO | 550 мм | менее 1,5 | — |
| KADAMM AM-15035NMO | 136–174 МГц | 3,5 дБи | NMO | 500 или 1310 мм | менее 1,5 | — |
| KADAMM AM-15035NMO-2 | 136–174 МГц | 3,5 дБи | NMO | 1360 мм | менее 1,5 | пружина |
| KADAMM AM-40055NMO | 400–520 МГц | 5,5 дБи | NMO | 890 мм | менее 1,5 | с удлинительной катушкой |
| KADAMM AM-69003NMO | 698–2700 МГц | 3 дБи | NMO | 90 мм | уточняйте у менеджера | колпак на магнитном основании |
| KADAMM AM-69003NMO-2 | 698–2700 МГц | 3 дБи | NMO | 90 мм | уточняйте у менеджера | колпак на магнитном основании |
| KADAMM AM-690035NMO | 698–2700 МГц | 3,5 дБи | NMO | 60 мм | уточняйте у менеджера | колпак на магнитном основании |
| KADAMM AM-690045NMO | 698–2700 МГц | 4,5 дБи | NMO или N (розетка) | уточняйте у менеджера | уточняйте у менеджера | колпак |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AM-NMO в таблицах выше.
- IEC 61169-16 — присоединительные размеры разъёмов N; у AM-NMO — по исполнению (см. таблицу «Исполнения»).
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AM-NMO подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,5 = 42,5 дБм, то есть около 18 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 155 МГц (середина полосы 136–174 МГц): L = 32,45 + 20·lg 155 + 20·lg 1 = 76,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,5 − 76,3 = −33,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Сети и службы в полосах AM-NMO:
Перед заказом KADAMM AM-NMO сверьте с проектом:
- Частоты оборудования — внутри 136–174, 400–520 и 698–2700 МГц
- Разъёмы — NMO, N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AM-NMO ставят на крышу транспортного средства, как можно выше и дальше от других антенн.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения AM-NMO после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AM-NMO включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AM-NMO и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AM-NMO и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AM-NMO пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

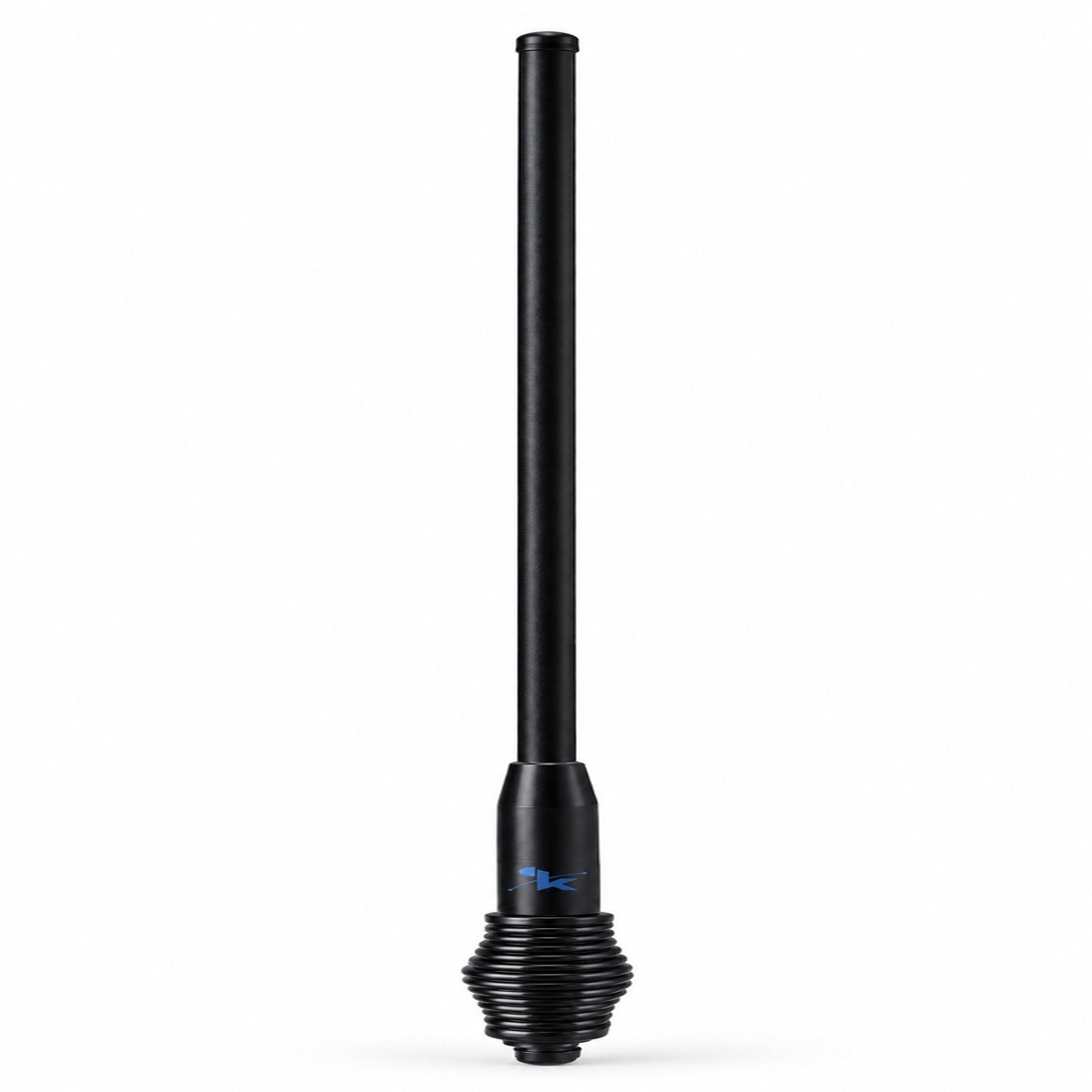

| Параметр | KADAMM AM-NMO | KADAMM AM-477/6000 | KADAMM AM-40025M | KADAMM AM-35025 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–174, 400–520 и 698–2700 МГц | 477 и 600–6000 МГц | 400–510 МГц | 380–470 МГц |
| Усиление | 2,5–5,5 дБи | 5,5–6,5 дБи | 2,5 дБи | 2,5 дБи |
| Луч по горизонтали | — | — | 360° | 360° |
| Поляризация | — | — | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | — | 480 мм | — |
| Масса | — | — | — | 1,82 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
