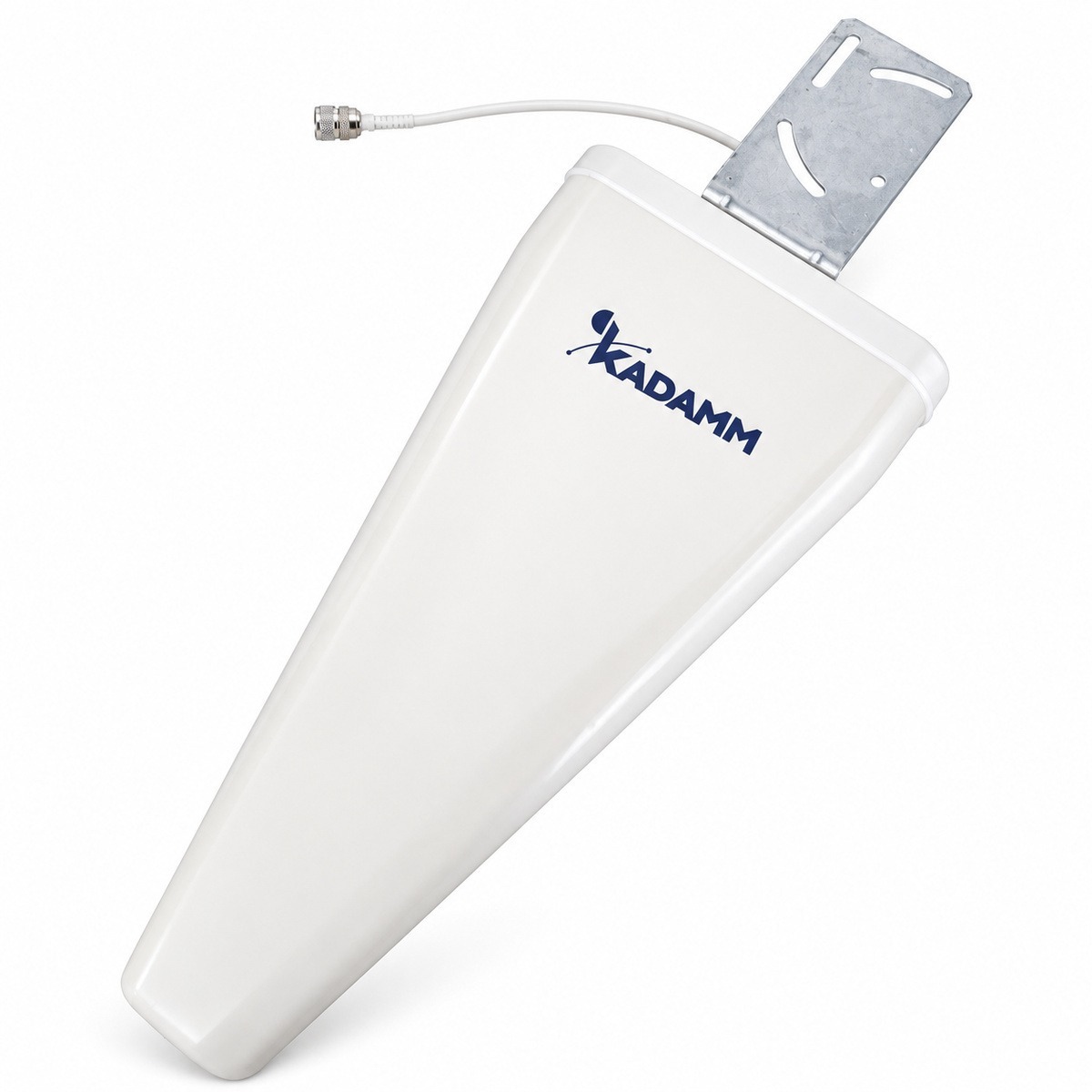

KADAMM ALP-0825V11 — логопериодическая антенна 800–2500 МГц, 11 дБи, кабель RG58

KADAMM ALP-0825V11 — логопериодическая антенна диапазона 800–2500 МГц. Вибраторы антенны разной длины, а их размеры и расстояния между ними растут в геометрической прогрессии. На каждой частоте работает своя группа элементов, длина которых близка к половине волны, поэтому антенна сохраняет почти одинаковые усиление, луч и согласование в широкой полосе — от 800 до 2500 МГц одной антенной.

Плата за широкую полосу — усиление 11 дБи немного ниже, чем у антенны Яги той же длины на одной частоте: в каждый момент работает только часть элементов. Зато одна логопериодическая антенна заменяет несколько узкополосных — например, донорскую антенну репитера на все диапазоны операторов.

Пример расчёта: на 1650 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1650 + 20·lg 3 ≈ 106,3 дБ. Антенна с усилением 11 дБи сокращает их на 11 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −53,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 2. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 442 × 209 × 57 мм; крепление: винт; рабочая температура −40…+85 °C.

Разъём — SMA, N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ALP-0825V11 в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание ALP-0825V11.
• IEC 61169-16 — присоединительные размеры разъёмов N; у ALP-0825V11 — N или SMA (другие — по заказу).
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ALP-0825V11 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1650 МГц (середина полосы 800–2500 МГц): L = 32,45 + 20·lg 1650 + 20·lg 1 = 96,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51 − 96,8 = −45,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Логопериодические антенны ставят как донорские антенны многодиапазонных репитеров, для связи с базовой станцией, когда диапазон заранее неизвестен или их несколько, для измерений и контроля эфира.

Сети и службы в полосах ALP-0825V11:

Перед заказом KADAMM ALP-0825V11 сверьте с проектом:

• Частоты оборудования — внутри 800–2500 МГц
• Разъёмы — SMA, N
• Опора и крепление — винт
• Климат площадки — в пределах −40…+85 °C

• Крепление ALP-0825V11 — винт.
• ALP-0825V11 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — N или SMA (другие — по заказу).
• После затяжки соединения ALP-0825V11 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление ALP-0825V11 включают в контур заземления и молниезащиты опоры по проекту.
