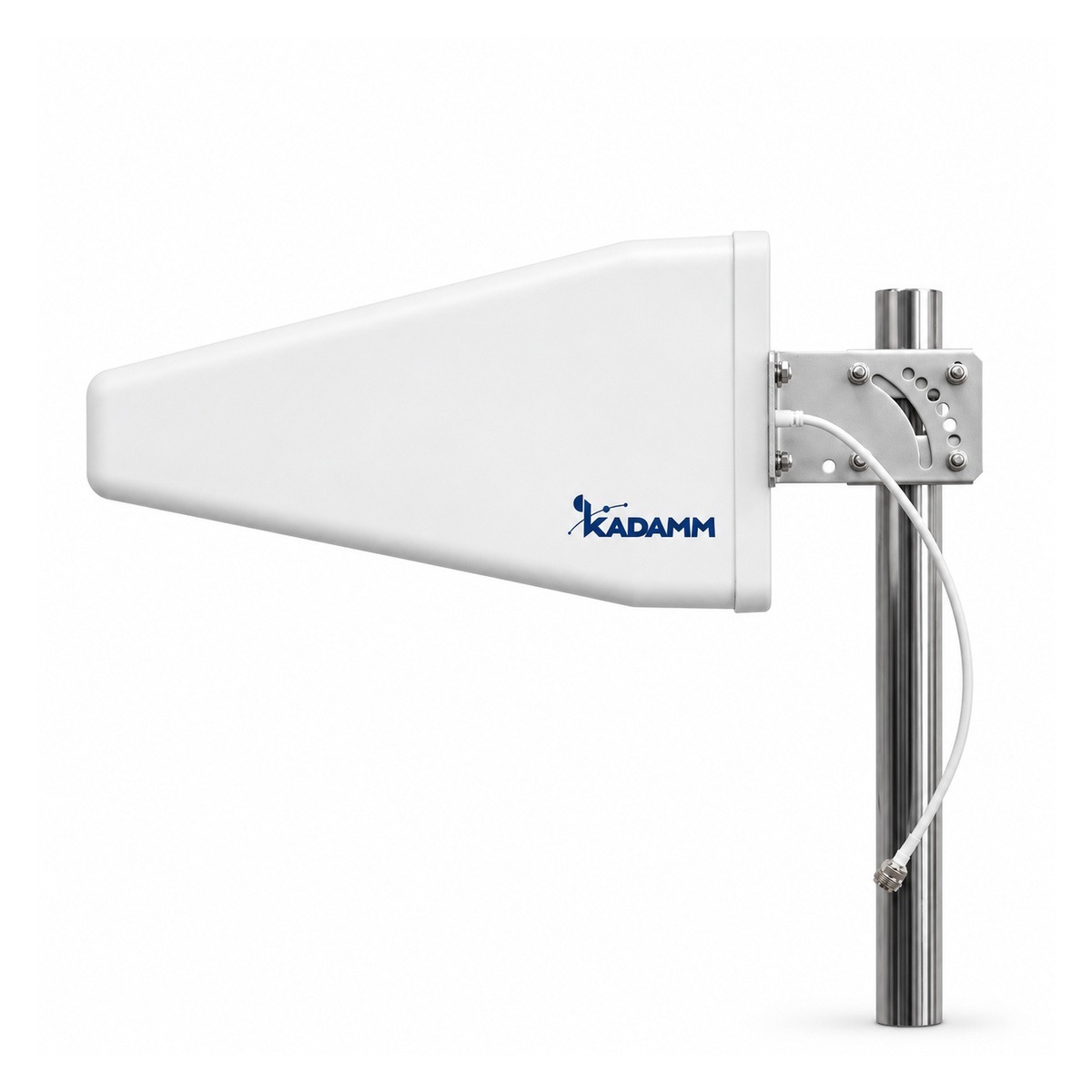

KADAMM ALP-0660V11-2 — логопериодическая антенна 617–960 / 1710–2700 / 3300–6000 МГц, 11 дБи, 65°/50°/40°, 1 порт

KADAMM ALP-0660V11-2 — логопериодическая антенна диапазона 617–960 / 1710–2700 / 3300–6000 МГц. Вибраторы антенны разной длины, а их размеры и расстояния между ними растут в геометрической прогрессии. На каждой частоте работает своя группа элементов, длина которых близка к половине волны, поэтому антенна сохраняет почти одинаковые усиление, луч и согласование в широкой полосе — от 617 до 6000 МГц одной антенной.

Плата за широкую полосу — усиление 10 / 11 / 11 / 10 дБи немного ниже, чем у антенны Яги той же длины на одной частоте: в каждый момент работает только часть элементов. Зато одна логопериодическая антенна заменяет несколько узкополосных — например, донорскую антенну репитера на все диапазоны операторов.

Ширина луча — 65° / 50° / 50° / 40°; направленность сохраняется по всему диапазону.

Пример расчёта: на 788 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 788 + 20·lg 10 ≈ 110,4 дБ. Антенна с усилением 10 дБи сокращает их на 10 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −59,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,7 / ≤1,5 / ≤1,5 / ≤2,0; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 410 × 210 × 64 мм; масса 0,7 кг; радом — abs-пластик; рабочая температура −40…+60 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

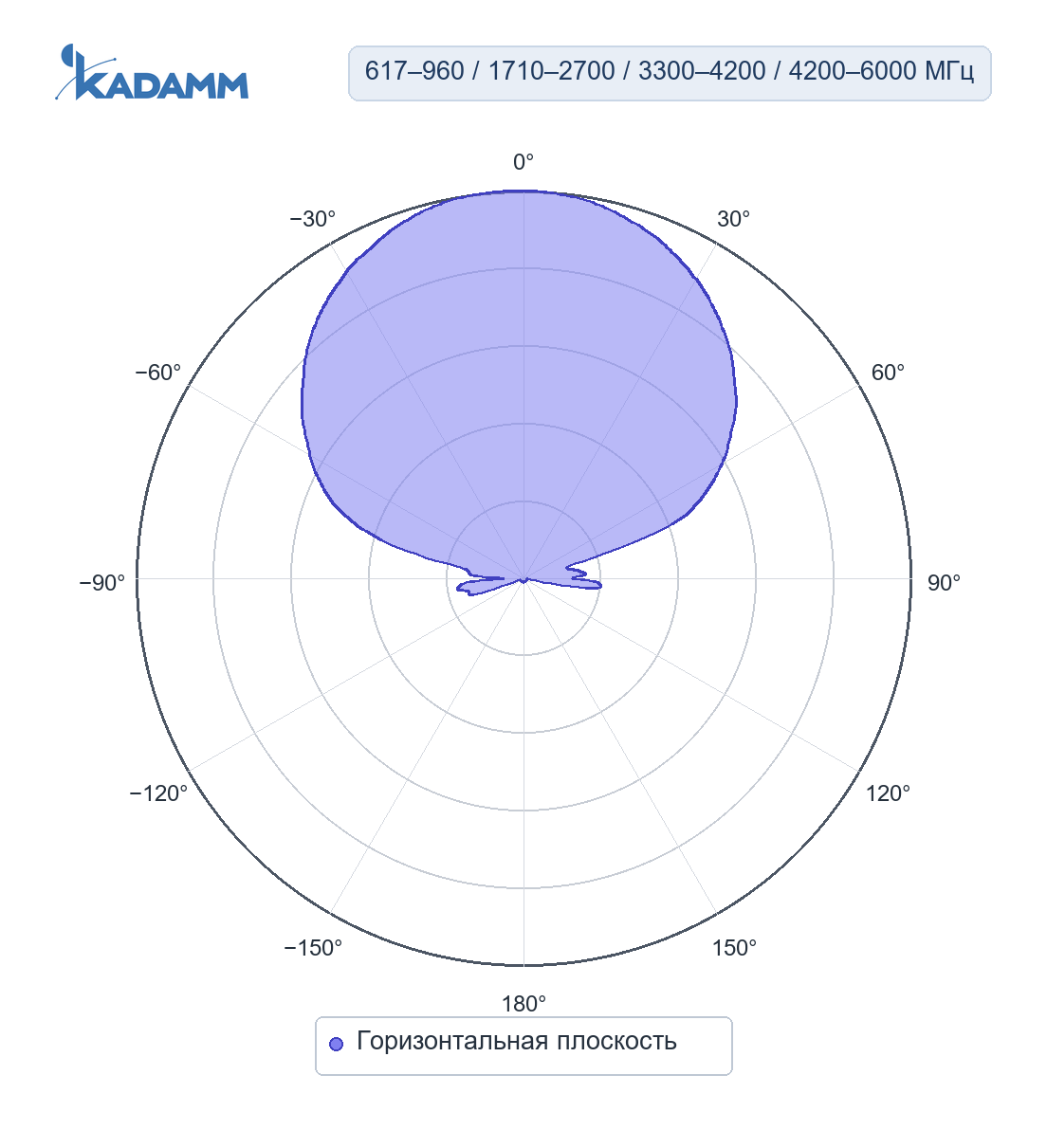

617–960, 1710–2700, 3300–4200 и 4200–6000 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 40–65°, усиление в максимуме 10–11 дБи.

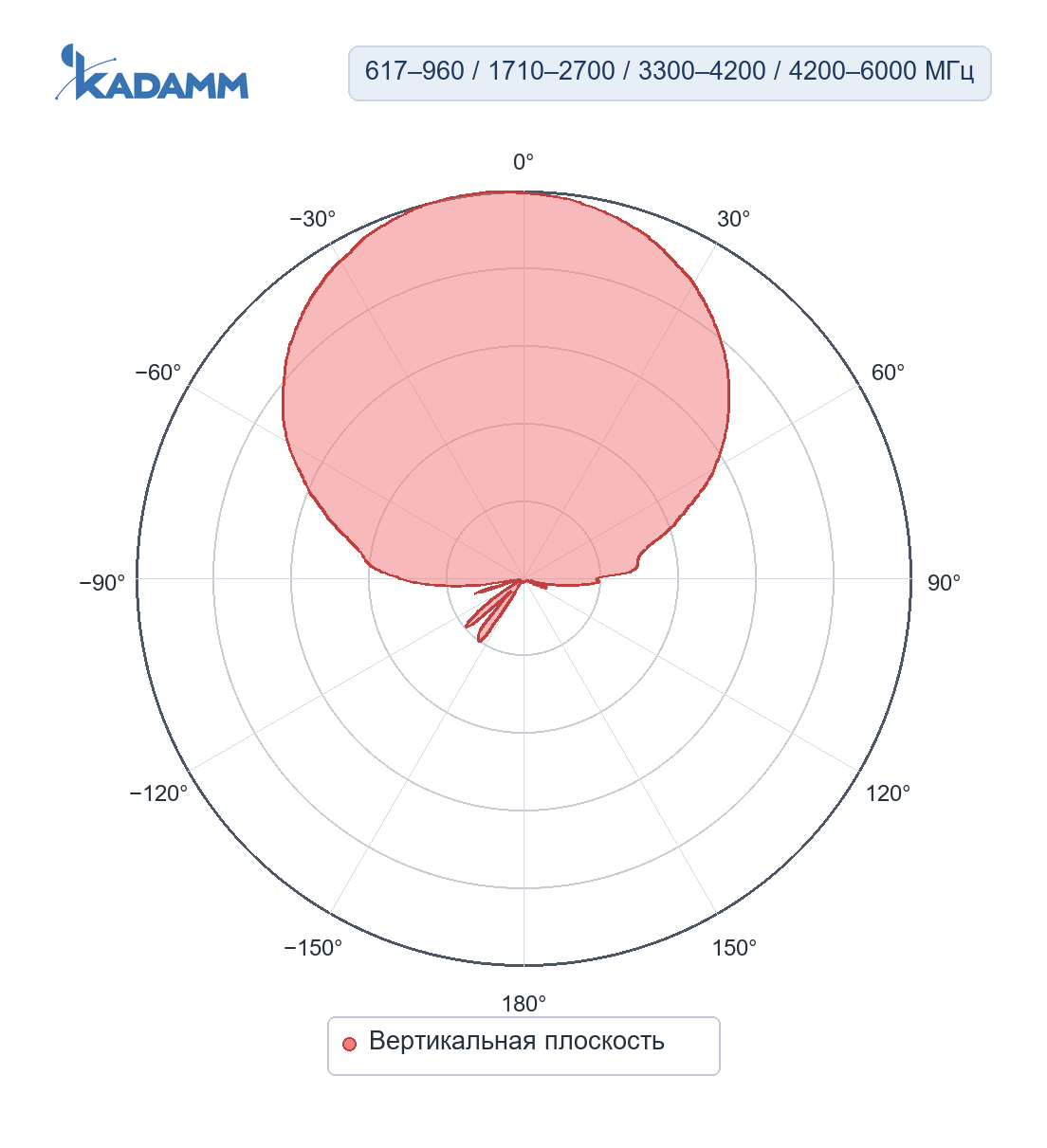

617–960, 1710–2700, 3300–4200 и 4200–6000 МГц, вертикальная плоскостьПо вертикали 30–50°, усиление в максимуме 10–11 дБи.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 40–65°; по вертикали — 30–50°.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для ALP-0660V11-2.
• IEC 61169-16 — присоединительные размеры разъёмов N; у ALP-0660V11-2 — розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы ALP-0660V11-2 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ALP-0660V11-2 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ALP-0660V11-2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3308 МГц (середина полосы 617–6000 МГц): L = 32,45 + 20·lg 3308 + 20·lg 1 = 102,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51 − 102,8 = −51,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Логопериодические антенны ставят как донорские антенны многодиапазонных репитеров, для связи с базовой станцией, когда диапазон заранее неизвестен или их несколько, для измерений и контроля эфира.

Сети и службы в полосах ALP-0660V11-2:

Перед заказом KADAMM ALP-0660V11-2 сверьте с проектом:

• Частоты оборудования — внутри 617–6000 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×N
• Климат площадки — в пределах −40…+60 °C

• ALP-0660V11-2 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка N (IEC 61169-16).
• Разъёмы ALP-0660V11-2 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ALP-0660V11-2 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
