Логопериодическая антенна: 225–400 МГц, усиление 9,5 дБи.
Что представляет собой антенна

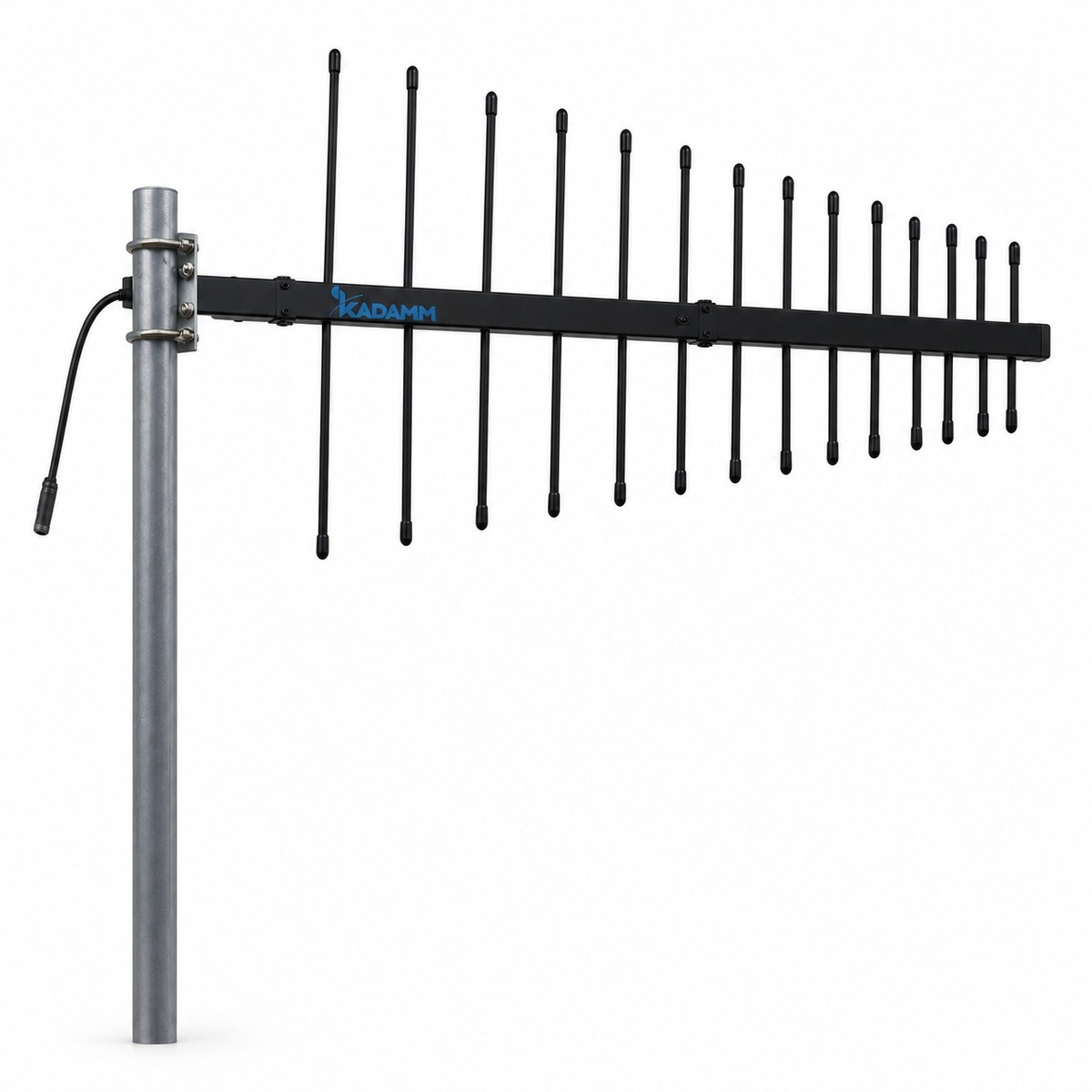

KADAMM ALP-0204VH10KB — логопериодическая антенна диапазона 225–400 МГц. Вибраторы антенны разной длины, а их размеры и расстояния между ними растут в геометрической прогрессии. На каждой частоте работает своя группа элементов, длина которых близка к половине волны, поэтому антенна сохраняет почти одинаковые усиление, луч и согласование в широкой полосе — от 225 до 400 МГц одной антенной.
Плата за широкую полосу — усиление 9,5 дБи немного ниже, чем у антенны Яги той же длины на одной частоте: в каждый момент работает только часть элементов. Зато одна логопериодическая антенна заменяет несколько узкополосных — например, донорскую антенну репитера на все диапазоны операторов.
Ширина луча — 65°; направленность сохраняется по всему диапазону.
Пример расчёта: на 312 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 312 + 20·lg 10 ≈ 102,3 дБ. Антенна с усилением 9,5 дБи сокращает их на 9,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −52,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 200 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 1800 × 700 × 60 мм; масса 1,46 кг; крепление: Ø40–Ø50 мм.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 225–400 МГц, у ALP-0660V09KB — 617–6000 МГц
- Усиление 9,5 дБи, у ALP-0660V09KB — 9 дБи (больше на 0,5 дБ)
- Луч по горизонтали 65°, у ALP-0660V09KB — 70–100°
- Разъём N, у ALP-0660V09KB — 4.3-10
- Габариты 1800 × 700 × 60 мм, у ALP-0660V09KB — 442 × 210 × 65 мм
- Тяжелее на 0,46 кг (1,46 кг и ≤1 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 225–400 МГц, у ALP-0727V10KB — 698–2700 МГц
- Усиление 9,5 дБи, у ALP-0727V10KB — 10 дБи (меньше на 0,5 дБ)
- Луч по горизонтали 65°, у ALP-0727V10KB — 60–85°
- Габариты 1800 × 700 × 60 мм, у ALP-0727V10KB — 293 × 210 × 65 мм
- Тяжелее на 0,54 кг (1,46 кг и 0,92 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 225–400 МГц, у ALP-0838V09KB — 806–3800 МГц
- Усиление 9,5 дБи, у ALP-0838V09KB — 9 дБи (больше на 0,5 дБ)
- Луч по горизонтали 65°, у ALP-0838V09KB — 65–80°
- Габариты 1800 × 700 × 60 мм, у ALP-0838V09KB — 442 × 210 × 65 мм
- Тяжелее на 0,46 кг (1,46 кг и 1,0 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ALP-0204VH10KB с запасом по краям.
Значение ALP-0204VH10KB по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°; по ней видно, какой сектор закрывает ALP-0204VH10KB.
Согласование ALP-0204VH10KB с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт ALP-0204VH10KB.
Крепление: на трубу Ø40–Ø50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 225–400 МГц |
| Коэффициент усиления, дБи | 9,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1800 × 700 × 60 мм |
| Масса антенны | 1,46 кг |
| Крепление на трубу | Ø40–Ø50 мм |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у ALP-0204VH10KB — розетка N или по заказу (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ALP-0204VH10KB в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ALP-0204VH10KB подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 9,5 = 49,5 дБм, то есть около 89 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 312 МГц (середина полосы 225–400 МГц): L = 32,45 + 20·lg 312 + 20·lg 1 = 82,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 49,5 − 82,3 = −32,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Логопериодические антенны ставят как донорские антенны многодиапазонных репитеров, для связи с базовой станцией, когда диапазон заранее неизвестен или их несколько, для измерений и контроля эфира.
Сети и службы в полосах ALP-0204VH10KB:
Перед заказом KADAMM ALP-0204VH10KB сверьте с проектом:
- Частоты оборудования — внутри 225–400 МГц
- Мощность на порт — не выше 200 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø40–Ø50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление ALP-0204VH10KB — на трубу Ø40–Ø50 мм.
- ALP-0204VH10KB направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- Уличные соединения ALP-0204VH10KB после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ALP-0204VH10KB включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ALP-0204VH10KB
- Монтажный комплект на трубу Ø40–Ø50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание ALP-0204VH10KB и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ALP-0204VH10KB и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ALP-0204VH10KB пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ALP-0204VH10KB | KADAMM ALP-0660V09KB | KADAMM ALP-0727V10KB | KADAMM ALP-0838V09KB |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 225–400 МГц | 617–6000 МГц | 698–2700 МГц | 806–3800 МГц |
| Усиление | 9,5 дБи | 9 дБи | 10 дБи | 9 дБи |
| Луч по горизонтали | 65° | 70–100° | 60–85° | 65–80° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 1800 × 700 × 60 мм | 442 × 210 × 65 мм | 293 × 210 × 65 мм | 442 × 210 × 65 мм |
| Масса | 1,46 кг | ≤1 кг | 0,92 кг | 1,0 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
