Антенна для носимой радиостанции: 130–175 МГц, усиление 1,8–2,5 дБи.
Что представляет собой антенна

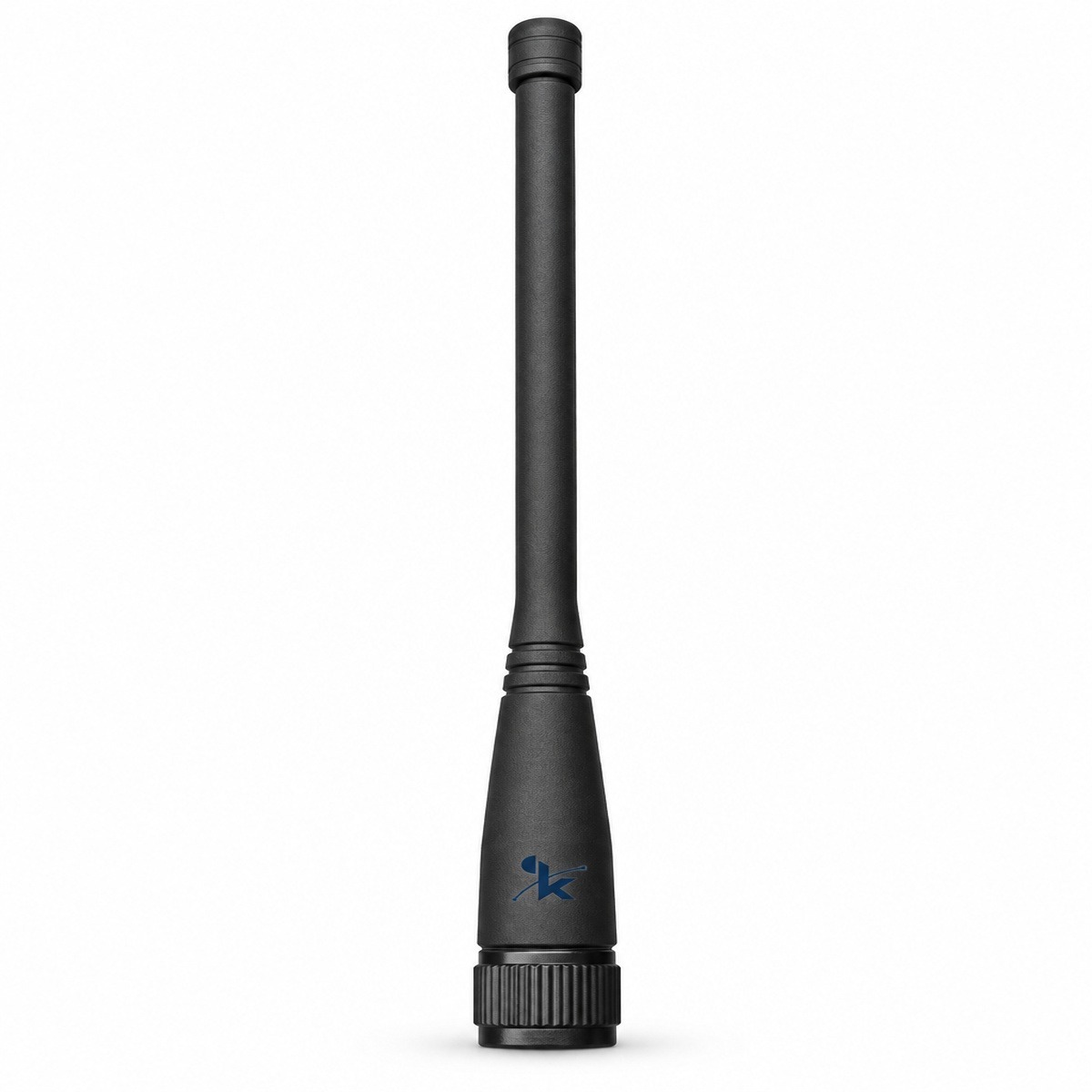

KADAMM AH-150 — антенна для носимой радиостанции диапазона 130–175 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Для ориентира: четвертьволновый штырь на 130 МГц имеет длину около 58 см. Укороченные спиральные антенны того же диапазона в несколько раз короче, но уже по полосе и немного уступают полноразмерному штырю по дальности.
Чем отличается от похожих моделей KADAMM
- Полосы 130–175 МГц, у AH-15002-2 — 134–173 МГц
- Разъём по исполнению, у AH-15002-2 — BNC
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 130–175 МГц, у AH-15002 — 136–174 МГц
- Разъём по исполнению, у AH-15002 — UHF
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 130–175 МГц, у AH-150T — 136–174 МГц
- Разъём по исполнению, у AH-150T — BNC, TNC, SMA
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-150 с запасом по краям.
Значение AH-150 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-150 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-150.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | по исполнению (см. таблицу «Исполнения») |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | штыревая антенна на антенный разъём носимой радиостанции |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Мощность | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM AH-15002-4 | 136–174 МГц | 2,0 дБи | SMA (розетка) | 200 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AH-15018-1 | 136–174 МГц | 1,8 дБи | MOTO / MX / PL (под радиостанции) | 140 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AH-15018-2 | 136–174 МГц | 1,8 дБи | TNC (вилка) | 157 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AH-15018-3 | 136–174 МГц | 1,8 дБи | SMA (розетка) | 150 мм | ≤ 1,5 | уточняйте у менеджера | — |
| KADAMM AH-15018-4 | 136–174 МГц | 1,8 дБи | MOTO / MX / PL (под радиостанции) | 170 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AH-15018-5 | 136–174 МГц | 1,8 дБи | SMA (розетка) | 170 мм | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM AH-15018-6 | 136–174 МГц | 1,8 дБи | SMA (розетка) | 110 мм | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM AH-15018-7 | 136–174 МГц | 1,8 дБи | под радиостанции I-COM | 160 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AH-15018-8 | 136–174 МГц | 1,8 дБи | SMA (вилка) | 170 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AH-15018-9 | 136–174 МГц | 1,8 дБи | SMA под отдельные модели радиостанций (уточняйте у менеджера) | 185 мм | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM AH-15018-10 | 136–174 МГц | 1,8 дБи | MOTO / MX / PL (под радиостанции) | 150 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AH-15018-11 | 136–174 МГц | 1,8 дБи | BNC (вилка) | 160 мм | уточняйте у менеджера | уточняйте у менеджера | гибкая |
| KADAMM AH-15018-12 | 136–174 МГц | 1,8 дБи | BNC (вилка) | 150 мм | ≤ 1,5 | 50 Вт | — |
| KADAMM AH-15025-1 | 130–175 МГц | 2,5 дБи | TNC (вилка) | 165 мм | менее 1,5 | уточняйте у менеджера | — |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-150 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AH-150.
- IEC 61169-8 — документ, на который ссылается техническое описание AH-150.
- IEC 61169-17 — документ, на который ссылается техническое описание AH-150.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-150 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,8 = 41,8 дБм, то есть около 15 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 152 МГц (середина полосы 130–175 МГц): L = 32,45 + 20·lg 152 + 20·lg 1 = 76,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,8 − 76,1 = −34,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Сети и службы в полосах AH-150:
Перед заказом KADAMM AH-150 сверьте с проектом:
- Частоты оборудования — внутри 130–175 МГц
- Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
- Разъёмы — по исполнению
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-150 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-150 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-150 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
