Антенна для носимой радиостанции: 144–430 МГц, усиление 1,8–5,6 дБи.
Что представляет собой антенна

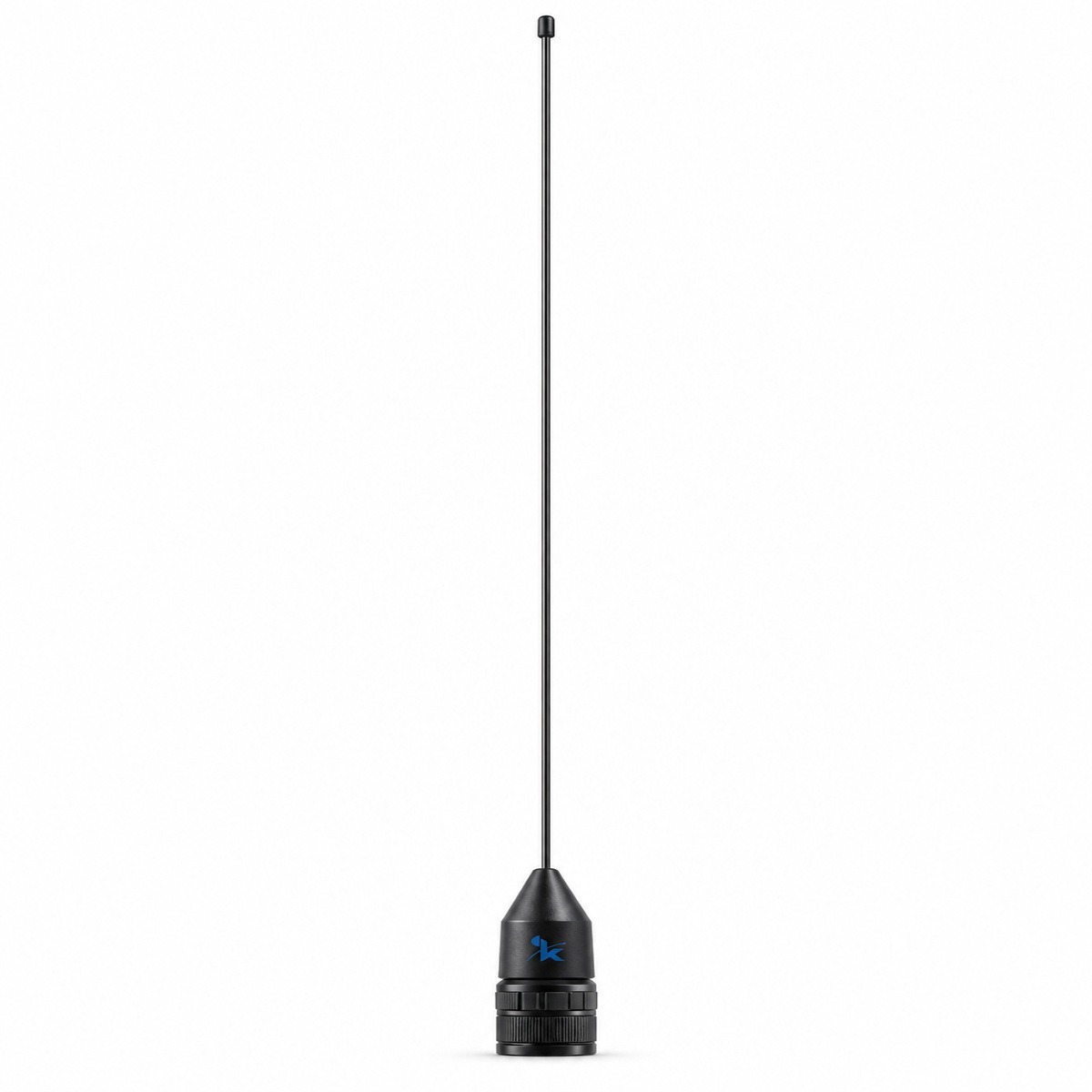

KADAMM AH-144/430 — антенна для носимой радиостанции диапазона 144–430 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Для ориентира: четвертьволновый штырь на 144 МГц имеет длину около 52 см. Укороченные спиральные антенны того же диапазона в несколько раз короче, но уже по полосе и немного уступают полноразмерному штырю по дальности.
Разъём антенны — BNC, SMA, TNC: он должен совпадать с гнездом радиостанции; переходники на носимой рации нежелательны — они расшатываются и увеличивают потери.
Разъём — BNC, SMA, TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 144 и 430 МГц, у AH-15002-2 — 134–173 МГц
- Разъём BNC, SMA, TNC, у AH-15002-2 — BNC
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 144 и 430 МГц, у AH-15002 — 136–174 МГц
- Разъём BNC, SMA, TNC, у AH-15002 — UHF
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

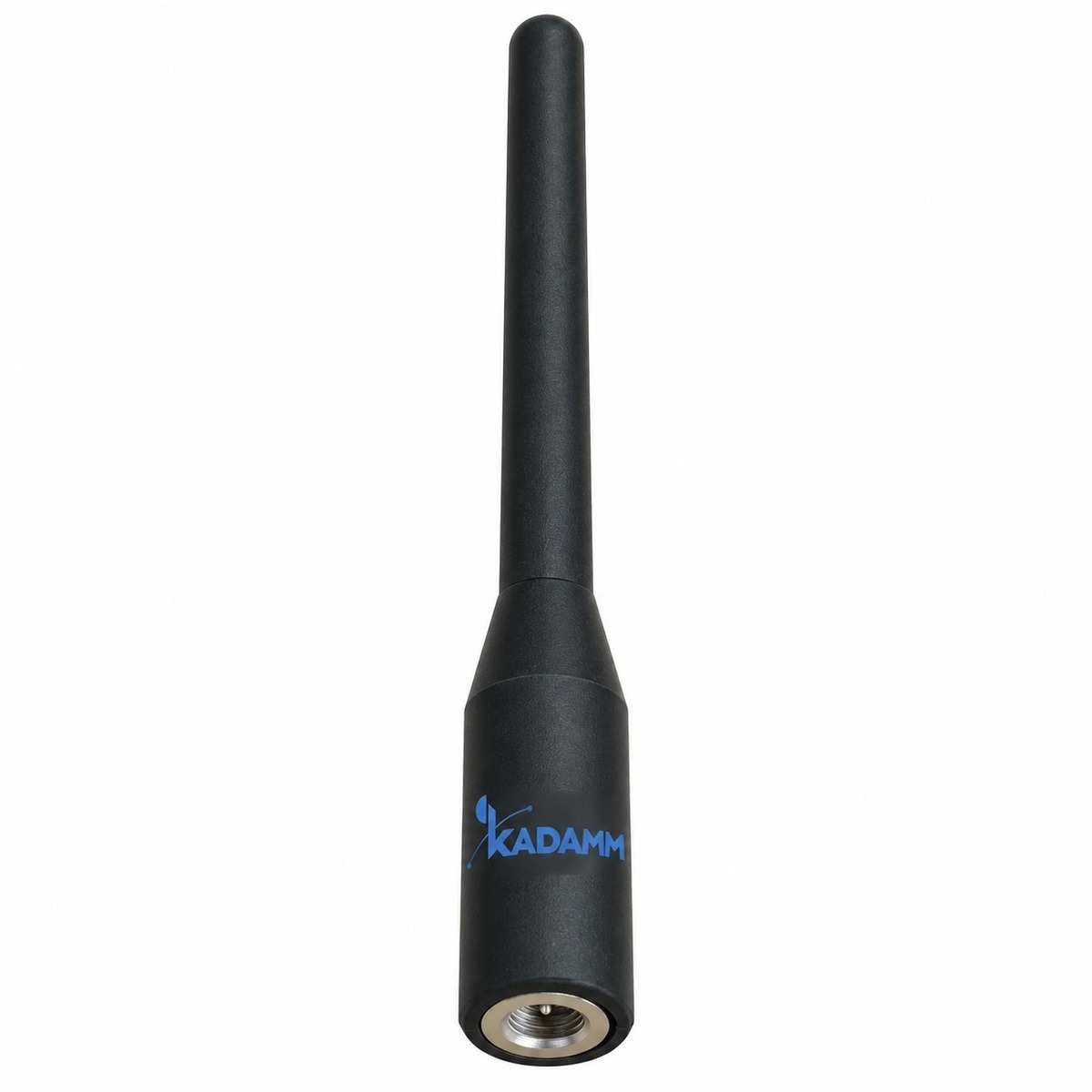

- Полосы 144 и 430 МГц, у AH-15015 — 156–162 МГц
- Усиление 1,8–5,6 дБи, у AH-15015 — 1,5 дБи (больше на 0,3 дБ)
- Разъём BNC, SMA, TNC, у AH-15015 — SMA
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-144/430 с запасом по краям.
Значение AH-144/430 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-144/430 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-144/430.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | по исполнению (см. таблицу «Исполнения») |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | штыревая антенна на антенный разъём носимой радиостанции |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Мощность | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM AH-144/430-1 | 144 / 430 МГц | 2,5 / 3,5 дБи | BNC (вилка) | 358 мм | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM AH-144/430-2 | 144 / 430 МГц | 2,5 / 3,5 дБи | SMA (вилка) | 380 мм | менее 1,5 | 10 Вт | — |
| KADAMM AH-144/430-3 | 144 / 430 МГц | 2,15 / 3,5 дБи | SMA (розетка) | 330 мм | менее 1,5 | уточняйте у менеджера | на гибком основании |
| KADAMM AH-144/430-4 | 144 / 430 МГц | 3,5 / 5,5 дБи | SMA (розетка) | 460 мм | менее 1,5 | уточняйте у менеджера | складная (лента) |
| KADAMM AH-144/430-5 | 144 / 430 МГц | 1,8 / 2,15 дБи | SMA (розетка) | 50 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AH-144/430-6 | 144 / 430 МГц | 1,8 / 2,15 дБи | SMA (вилка) | 70 мм | менее 1,5 | уточняйте у менеджера | гибкая |
| KADAMM AH-144/430-7T | 144 / 430 МГц | 2,15 / 3,5 дБи | SMA (вилка) | 110 / 410 мм (сложена / разложена) | менее 1,5 | уточняйте у менеджера | телескопическая |
| KADAMM AH-144/430-8T | 144 / 430 МГц | 2,15 / 3,5 дБи | SMA (розетка) | 110 / 410 мм (сложена / разложена) | менее 1,5 | уточняйте у менеджера | телескопическая |
| KADAMM AH-144/430-9 | 144 / 430 МГц | 2,5 / 3,5 дБи | BNC, TNC или SMA | 380 мм | менее 1,5 | 50 Вт | — |
| KADAMM AH-144/430-10T | 144 / 430 МГц | 3,5 / 5,5 дБи | BNC (вилка) | 215 / 920 мм (сложена / разложена) | уточняйте у менеджера | уточняйте у менеджера | телескопическая |
| KADAMM AH-144/430-11T | 144 / 430 МГц | 3,2 / 5,6 дБи | BNC (вилка) | 220 / 850 мм (сложена / разложена) | уточняйте у менеджера | уточняйте у менеджера | телескопическая |
| KADAMM AH-144/430-12 | 144 / 430 МГц | 1,8 / 2,15 дБи | SMA (вилка) | 380 мм | уточняйте у менеджера | уточняйте у менеджера | — |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-144/430 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AH-144/430.
- IEC 61169-8 — документ, на который ссылается техническое описание AH-144/430.
- IEC 61169-17 — документ, на который ссылается техническое описание AH-144/430.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-144/430 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,8 = 41,8 дБм, то есть около 15 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 144 МГц (середина полосы 144–144 МГц): L = 32,45 + 20·lg 144 + 20·lg 1 = 75,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,8 − 75,6 = −33,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Перед заказом KADAMM AH-144/430 сверьте с проектом:
- Частоты оборудования — внутри 144 и 430 МГц
- Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
- Разъёмы — BNC, SMA, TNC
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-144/430 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-144/430 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-144/430 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-144/430 | KADAMM AH-15002-2 | KADAMM AH-15002 | KADAMM AH-15015 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 144 и 430 МГц | 134–173 МГц | 136–174 МГц | 156–162 МГц |
| Усиление | 1,8–5,6 дБи | 1,8–2 | 2 дБи | 1,5 дБи |
| Луч по горизонтали | — | — | 360° | — |
| Поляризация | — | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | 120–200 мм | Ø21 × (500 ± 5) мм | 1500 мм |
| Масса | — | 0,03–0,045 кг | — | 0,03 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
