Фазированные антенные решётки KADAMM (КАДАММ) серии АФР-26500/40000-35-ДКП: формируют узкий луч и отклоняют его электронно, без поворота антенны.
О серии
KADAMM АФР-26500/40000-35-ДКП — фазированные антенные решётки производства KADAMM (КАДАММ).
В серии 1 исполнение, общий охват частот — 26,5 – 40 ГГц.
Фазированная антенная решётка — плоское полотно из множества излучателей, луч которого отклоняется электронно. Направление луча задают фазовые сдвиги между каналами: волны от излучателей складываются в фазе в выбранном направлении, поэтому антенну не нужно поворачивать на опоре, а луч переводится за время переключения фазовращателей.
Такая антенна сопровождает подвижную цель или спутник без механического привода и может быстро перебрасывать луч между направлениями в пределах сектора сканирования.
Принцип работы
Решётка KADAMM АФР-26500/40000-35-ДКП состоит из множества излучателей; фазовые сдвиги между каналами задают направление луча, и он отклоняется электронно в пределах сектора сканирования без поворота антенны.
Конструкция и материалы

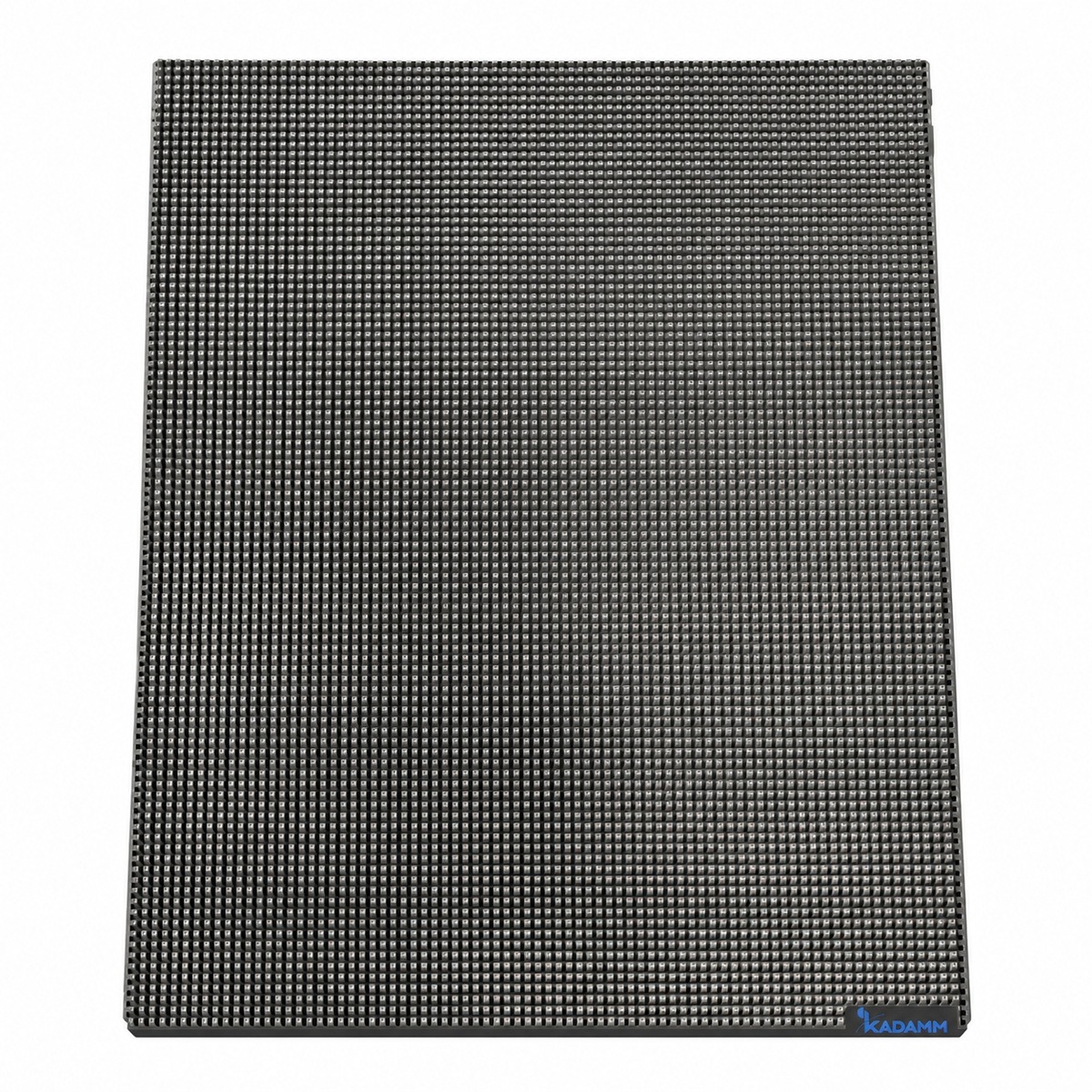

Решётка KADAMM АФР-26500/40000-35-ДКП — плоское полотно 500×400×60 мм: электронное сканирование идёт вдоль стороны 500 мм. Соединители, интерфейс управления лучом, питание и состав решётки в техническом описании не указаны — уточняйте у менеджера.
Ключевые особенности
1 исполнение, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АФР-26500/40000-35-ДКП: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диапазон частот, ГГц | 26,5-40 |
| Габаритные размеры, мм | 500×400×60 |
| Режим работы | передача и приём в одной полосе |
| Коэффициент усиления, дБи | передача ≥36,5; приём ≥35,5 (во всей полосе, в секторе ±60°) |
| Поляризация | передача — правая круговая; приём — левая круговая (с поляризатором, мостом или активной микросхемой) |
| Коэффициент эллиптичности, дБ | ≤1,0 (по нормали); ≤4,0 (при отклонении луча до 60°) |
| Число линейных канальных строк | 96 (горизонтальная поляризация); 96 (вертикальная поляризация) |
| Развязка между каналами поляризации (передача / приём), дБ | ≤−65 (с фильтрами передачи и приёма) |
| Сектор сканирования по углу места, ° | ±60 (электронное сканирование вдоль стороны 500 мм) |
| Точность установки луча | ≤1/5 ширины луча (во всей полосе и во всём секторе) |
| Масса, кг | ≤10 |
| Соединители ВЧ-входов | уточняйте у менеджера |
| Интерфейс управления лучом | уточняйте у менеджера |
| Питание | уточняйте у менеджера |
| Состав решётки (приёмопередающие модули, фазовращатели) | уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 1 исполнение серии АФР-26500/40000-35-ДКП с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул |
|---|
| KADAMM АФР-26500/40000-35-ДКП |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии АФР-26500/40000-35-ДКП и что из этого следует для монтажа.
Применение
Фазированные решётки применяют в радиолокации, спутниковой связи, связи с подвижными объектами и на испытательных стендах.
Сколько исполнений АФР-26500/40000-35-ДКП работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АФР-26500/40000-35-ДКП входят:
Техническое описание серии АФР-26500/40000-35-ДКП — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АФР-26500/40000-35-ДКП или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 23282-91 — решётки антенные, термины и определения
- ГОСТ 24375-80 — радиосвязь, термины и определения
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АФР-26500/40000-35-ДКП | Фазированные антенные решётки Ka-диапазона | 26,5 – 40 ГГц | 1 | — |
| KADAMM АЯ | Измерительные антенны Яги | 184 МГц – 5,8 ГГц | 13 | N |
| KADAMM АЛП | Измерительные логопериодические антенны | 20 МГц – 8 ГГц | 52 | N, N N, SMA, 7/16 DIN |
| KADAMM АЛП-МП | Измерительные логопериодические антенны микрополосковые | 250 МГц – 18 ГГц | 9 | N, SMA |
| KADAMM АЛП-2П | Измерительные логопериодические антенны двухполяризационные | 100 МГц – 2 ГГц | 4 | N |
Когда брать соседнюю серию: нужны измерительные антенны Яги — KADAMM АЯ; нужны логопериодические антенны — KADAMM АЛП.
