Измерительные антенны Яги KADAMM (КАДАММ) серии АЯ: дают направленный приём в узкой полосе с умеренным усилением.
О серии
KADAMM АЯ — измерительные антенны Яги производства KADAMM (КАДАММ).
В серии 13 исполнений, общий охват частот — 184 МГц – 5,8 ГГц. Подключение — N.
Исполнения АЯ различаются по параметрам: коэффициент усиления, КСВН, частоты, длина, ширина луча H × E.
Артикул исполнения читается по таблице: после обозначения серии АЯ идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM АЯ-1150/1250-5-N(р) работает в полосе 1,15–1,25 ГГц.
Измерительные и специальные антенны KADAMM служат в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации. Для них важна не только рабочая полоса, но и повторяемость параметров: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.
Разброс по исполнениям АЯ: КСВН — 1,5–2 (при КСВН 2 отражается около 11 % мощности); коэффициент усиления — 5–12 дБи. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы

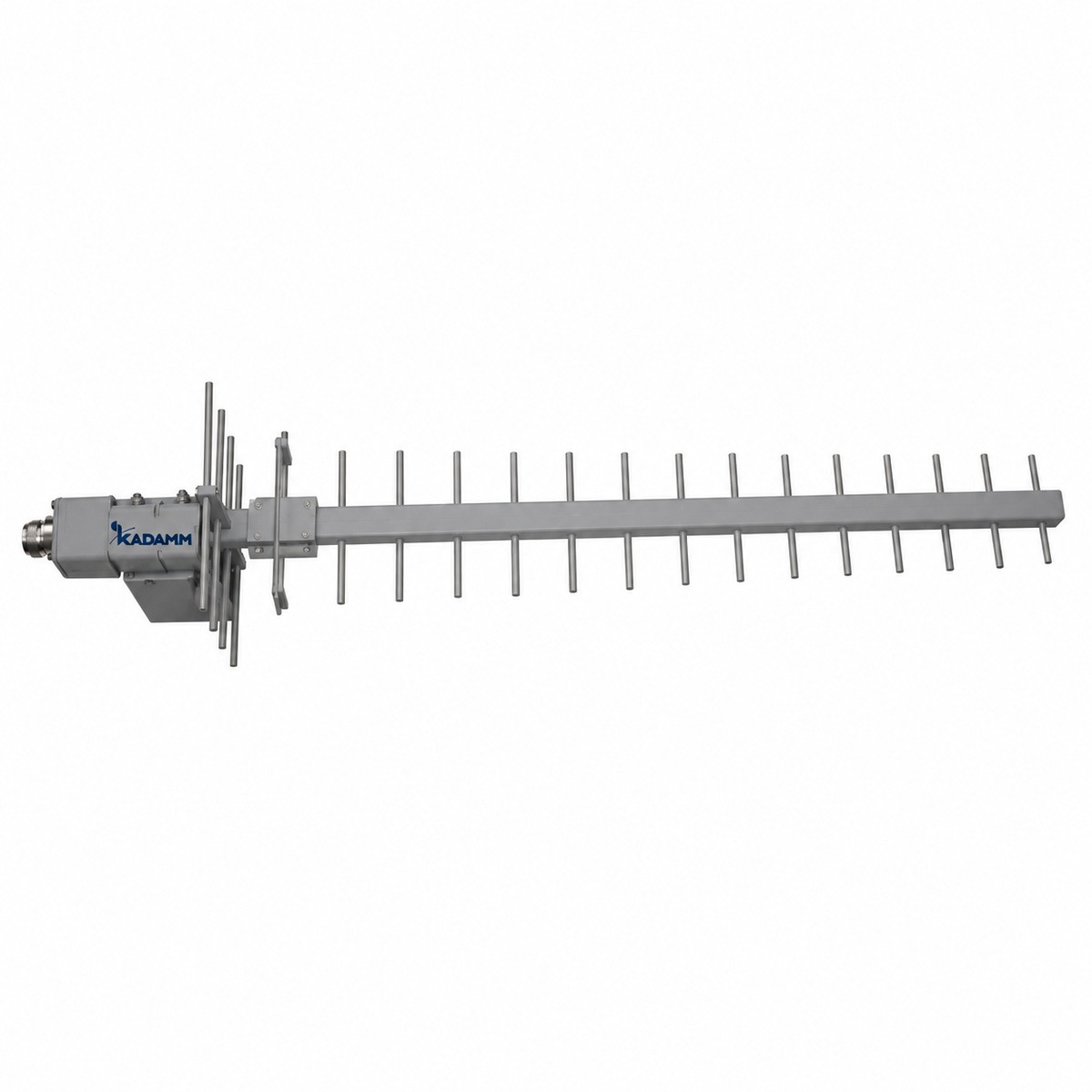

Антенна Яги KADAMM АЯ состоит из активного вибратора, рефлектора и директоров, которые сужают луч в сторону директоров.
Конструкция и материалы
Антенна KADAMM АЯ — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.
Ключевые особенности
13 исполнений, 13 рабочих полос.
Наибольшее усиление — у KADAMM АЯ-1250/1350-12-N(р) и KADAMM АЯ-2400/2500-12-N(р).
Лучшее согласование в серии — у KADAMM АЯ-1150/1250-5-N(р), KADAMM АЯ-1880/2025-10-N(р) и ещё 7 исполнений.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АЯ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Ку, дБи | от 5 до 12 |
| КСВН | от 1,5 до 2 |
| Частоты | 184 МГц – 5,8 ГГц |
| Длина, мм | от 273 до 1325 |
| Ширина луча H × E, ° | от 30 до 110 |
| Соединитель | N (розетка) |
Как читать характеристики
Таблица исполнений
Все 13 исполнений серии АЯ с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Ку, дБи | КСВН | Частоты, МГц | Длина, мм | Ширина луча H × E, ° |
|---|---|---|---|---|---|
| KADAMM АЯ-1150/1250-5-N(р) | 5 | 1,5 | 1200±50 | 372 | 35×35 |
| KADAMM АЯ-1250/1350-12-N(р) | 12 | 1,8 | 1250-1350 | 750 | 30×30 |
| KADAMM АЯ-184/214-5,3-N(р) | 5,3 | 1,8 | 184-214 | 534 | 110×60 |
| KADAMM АЯ-1880/2025-10-N(р) | 10 | 1,5 | 1880-2025 | 505 | 35×35 |
| KADAMM АЯ-233/253-5,3-N(р) | 5,3 | 1,5 | 243±10 | 1000 | 110×60 |
| KADAMM АЯ-2400/2500-12-N(р) | 12 | 2 | 2400-2500 | 410 | 30×30 |
| KADAMM АЯ-256/264-10-N(р) | 10 | 1,5 | 260±4 | 1325 | 35×35 |
| KADAMM АЯ-289/305-10-N(р) | 10 | 1,5 | 297±8 | 1325 | 35×35 |
| KADAMM АЯ-344/396-5,3-N(р) | 5,3 | 1,8 | 344-396 | 273 | 110×60 |
| KADAMM АЯ-396/416-5-N(р) | 5 | 1,5 | 406±10 | 1000 | 35×35 |
| KADAMM АЯ-400/450-5,3-N(р) | 5,3 | 1,5 | 400-450 | 599 | 110×60 |
| KADAMM АЯ-5725/5800-10-N(р) | 10 | 1,5 | 5725-5800 | 477 | 35×35 |
| KADAMM АЯ-890/960-5-N(р) | 5 | 1,5 | 890-960 | 460,5 | 35×35 |
Как выбрать исполнение
Исполнения серии KADAMM АЯ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM АЯ с наибольшим в серии КСВН 2.
Применение
Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.
Сколько исполнений АЯ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АЯ входят:
Техническое описание серии АЯ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АЯ или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Коэффициент усиления — отношение мощностей на выходе и входе, для антенны — выигрыш относительно изотропного излучателя.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АЯ | Измерительные антенны Яги | 184 МГц – 5,8 ГГц | 13 | N |
| KADAMM АЛП | Измерительные логопериодические антенны | 30 МГц – 8 ГГц | 23 | N, N N, SMA, 7/16 DIN |
| KADAMM АЛП-МП | Измерительные логопериодические антенны микрополосковые | 250 МГц – 18 ГГц | 9 | N, SMA |
| KADAMM АЛП-2П | Измерительные логопериодические антенны двухполяризационные | 100 МГц – 2 ГГц | 4 | N |
Когда брать соседнюю серию: нужны логопериодические антенны — KADAMM АЛП.
