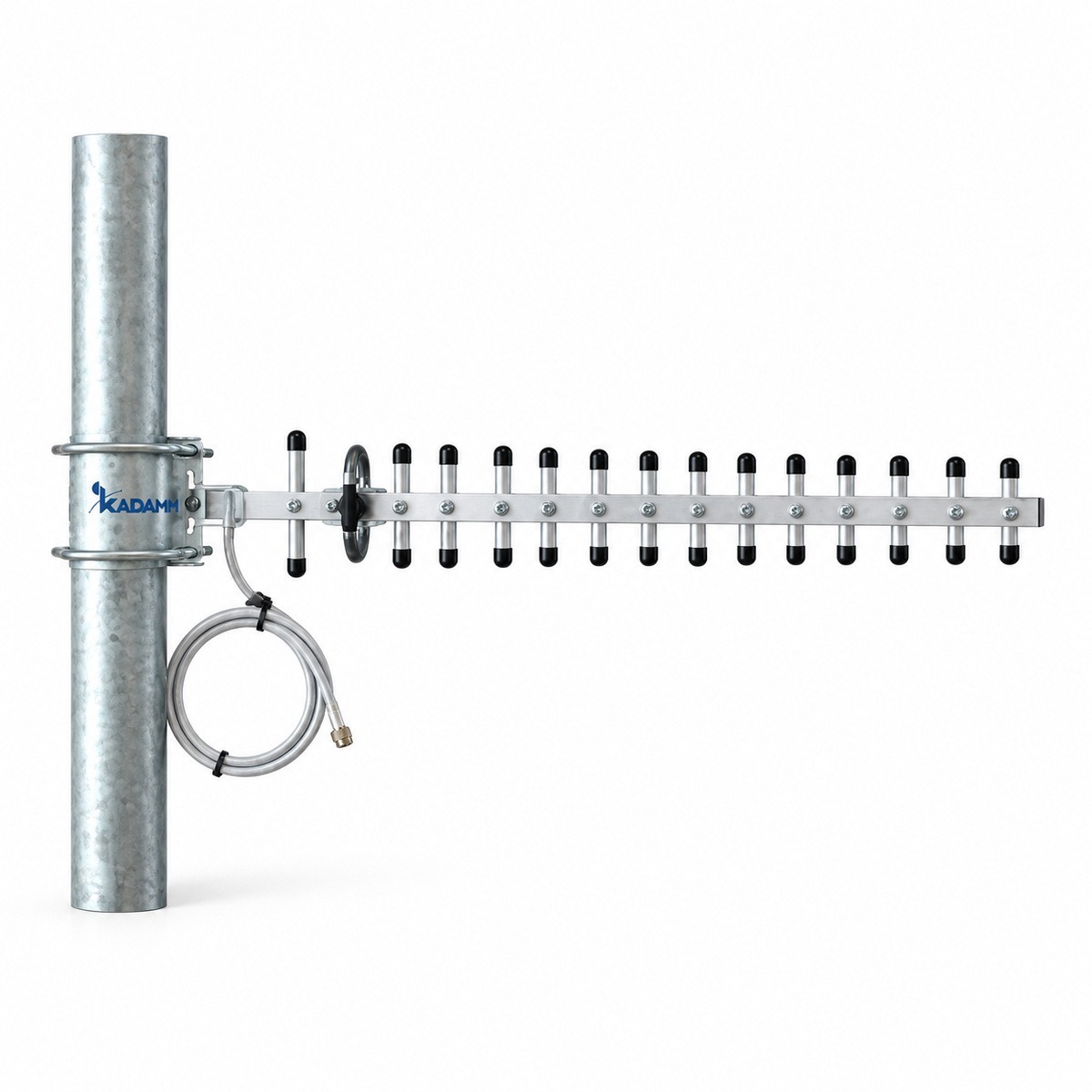

KADAMM ADY-1920-2170-16 — антенна Яги 1920–2170 МГц, 16 дБи, 15 элементов

KADAMM ADY-1920-2170-16 — директорная антенна (Яги) диапазона 1920–2170 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди (элементов — 15). Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 16 дБи.

Ширина луча — 30° / 30°. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.

Отношение вперёд/назад — ≥ 16 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.

Пример расчёта: на 2045 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2045 + 20·lg 3 ≈ 108,2 дБ. Антенна с усилением 16 дБи сокращает их на 16 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −45,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 590 × 84 × 44 мм; масса 0,32 кг; крепление: U-образный хомут на трубу; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-1920-2170-16 в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание ADY-1920-2170-16.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-1920-2170-16 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2045 МГц (середина полосы 1920–2170 МГц): L = 32,45 + 20·lg 2045 + 20·lg 1 = 98,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56 − 98,7 = −42,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Сети и службы в полосах ADY-1920-2170-16:

Перед заказом KADAMM ADY-1920-2170-16 сверьте с проектом:

• Частоты оборудования — внутри 1920–2170 МГц
• Мощность на порт — не выше 100 Вт
• Опора и крепление — U-образный хомут на трубу
• Климат площадки — в пределах −40…+60 °C

• Крепление ADY-1920-2170-16 — U-образный хомут на трубу.
• ADY-1920-2170-16 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — SMA, розетка (другие — по заказу).
• Разъёмы ADY-1920-2170-16 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ADY-1920-2170-16 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
