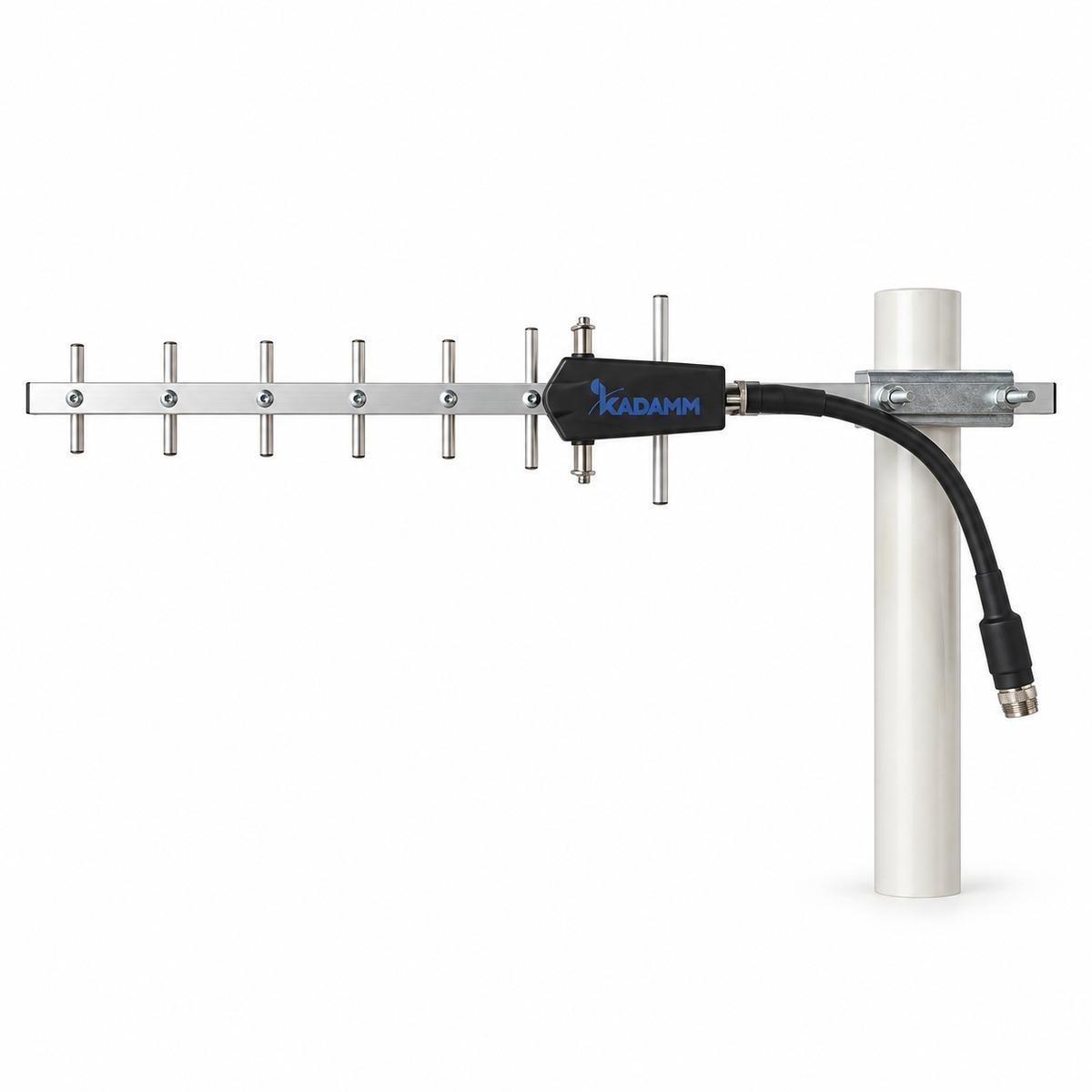

KADAMM ADY-1920-2170-11 — директорная антенна (Яги) 1920–2170 МГц, 11,2 дБи, 1 порт

KADAMM ADY-1920-2170-11 — директорная антенна (Яги) диапазона 1920–2170 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 11,2 дБи.

Отношение вперёд/назад — ≥16 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.

Поляризацию задают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства систем подвижной связи; горизонтально — горизонтальная. На обоих концах линии поляризации должны совпадать, иначе теряются десятки децибел.

Пример расчёта: на 2045 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2045 + 20·lg 3 ≈ 108,2 дБ. Антенна с усилением 11,2 дБи сокращает их на 11,2 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −54,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 520 мм; масса 0,32 кг; крепление: на мачту (трубу); предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

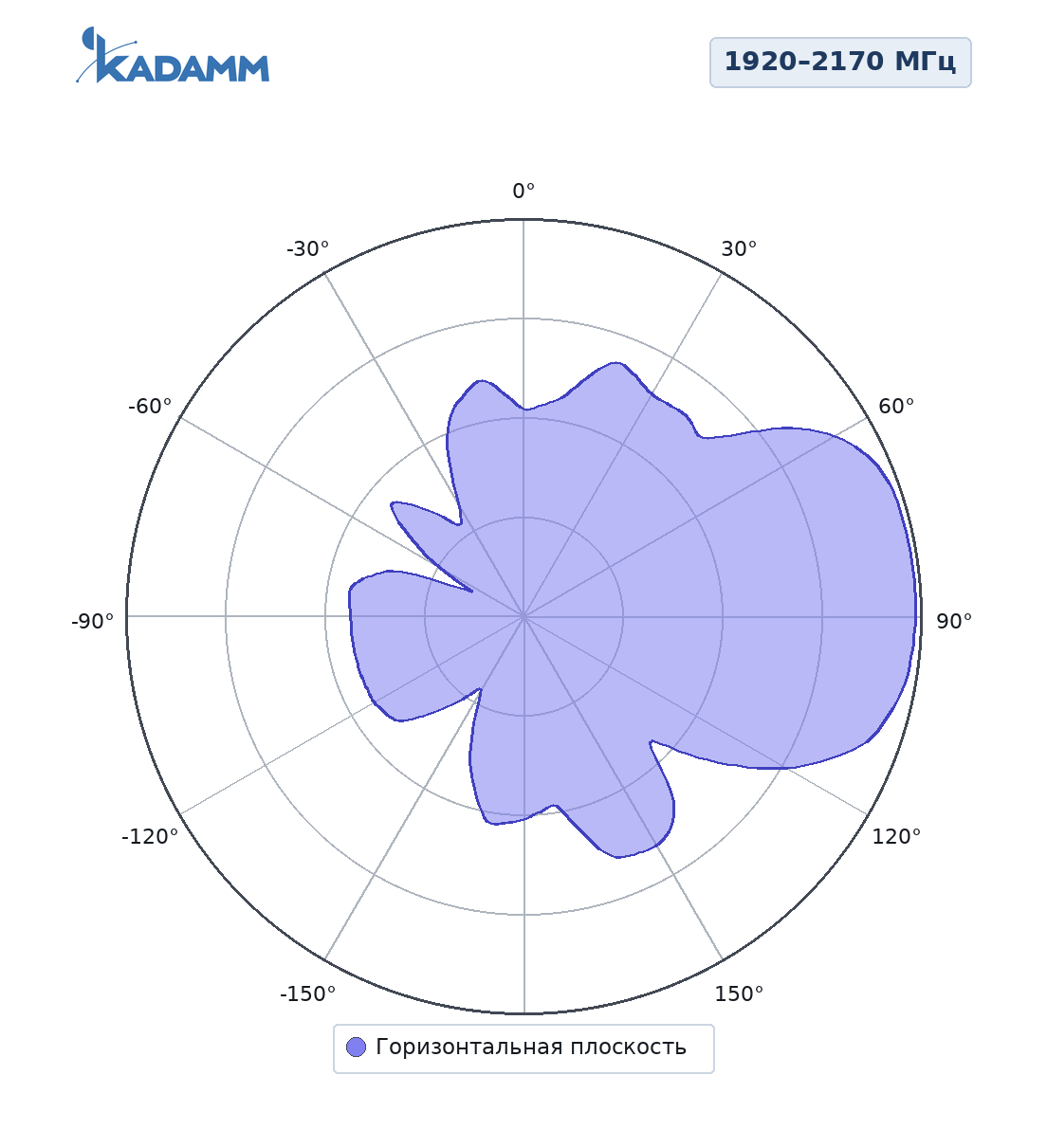

1920–2170 МГц, горизонтальная плоскостьУсиление в максимуме 11,2 дБи, задний лепесток ниже главного не менее чем на 16 дБ.

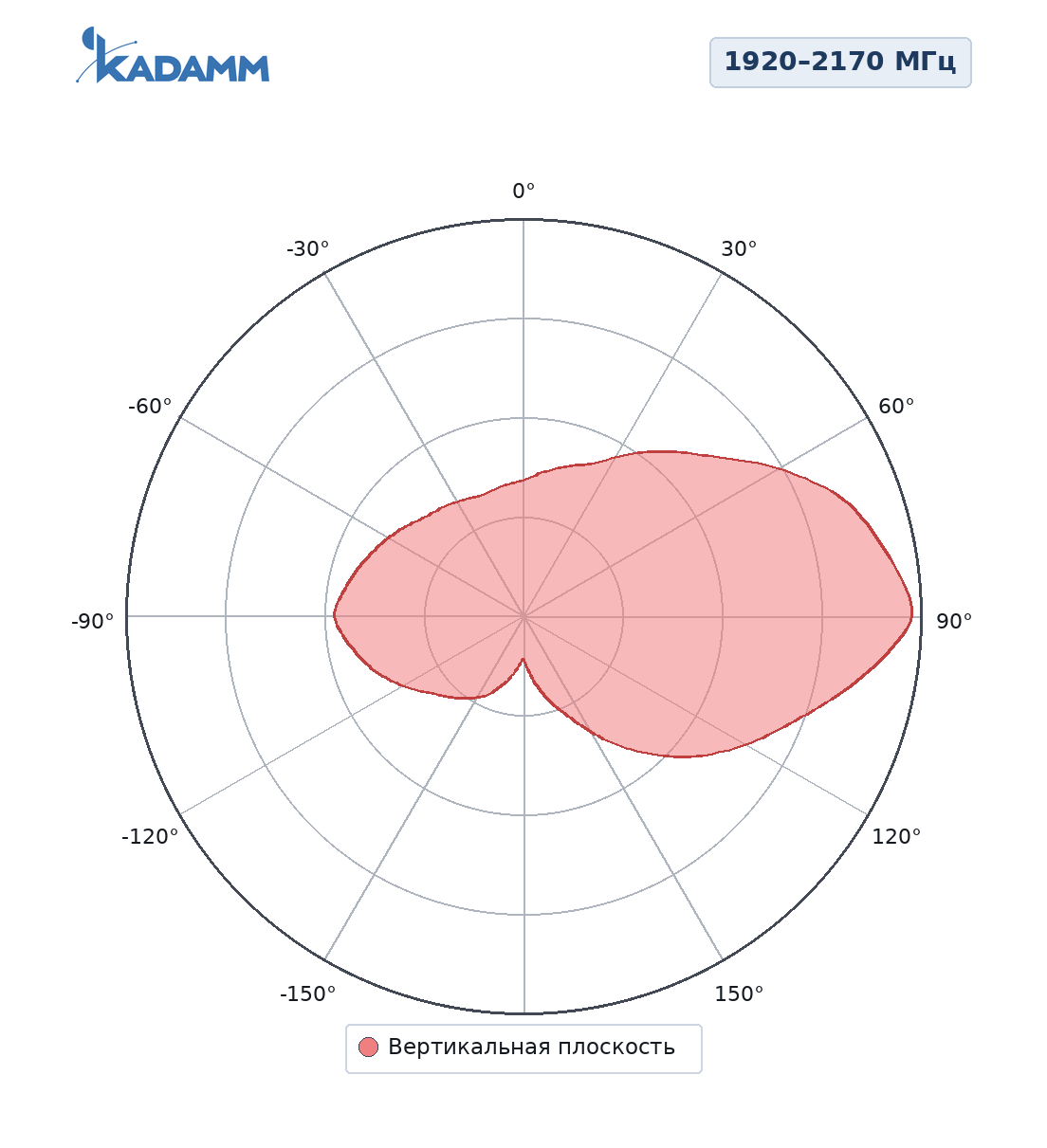

1920–2170 МГц, вертикальная плоскостьУсиление в максимуме 11,2 дБи, задний лепесток ниже главного не менее чем на 16 дБ.

Задний лепесток ослаблен не менее чем на 16 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у ADY-1920-2170-11 — розетка N или по заказу (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы ADY-1920-2170-11 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-1920-2170-11 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-1920-2170-11 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11,2 = 51,2 дБм, то есть около 132 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2045 МГц (середина полосы 1920–2170 МГц): L = 32,45 + 20·lg 2045 + 20·lg 1 = 98,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51,2 − 98,7 = −47,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Сети и службы в полосах ADY-1920-2170-11:

Перед заказом KADAMM ADY-1920-2170-11 сверьте с проектом:

• Частоты оборудования — внутри 1920–2170 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×N
• Опора и крепление — на мачту (трубу)
• Климат площадки — в пределах −40…+60 °C

• Крепление ADY-1920-2170-11 — на мачту (трубу).
• ADY-1920-2170-11 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка N или по заказу (IEC 61169-16).
• Уличные соединения ADY-1920-2170-11 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление ADY-1920-2170-11 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
