Директорная антенна (Яги): 1850–2170 МГц, усиление 12 дБи.
Что представляет собой антенна

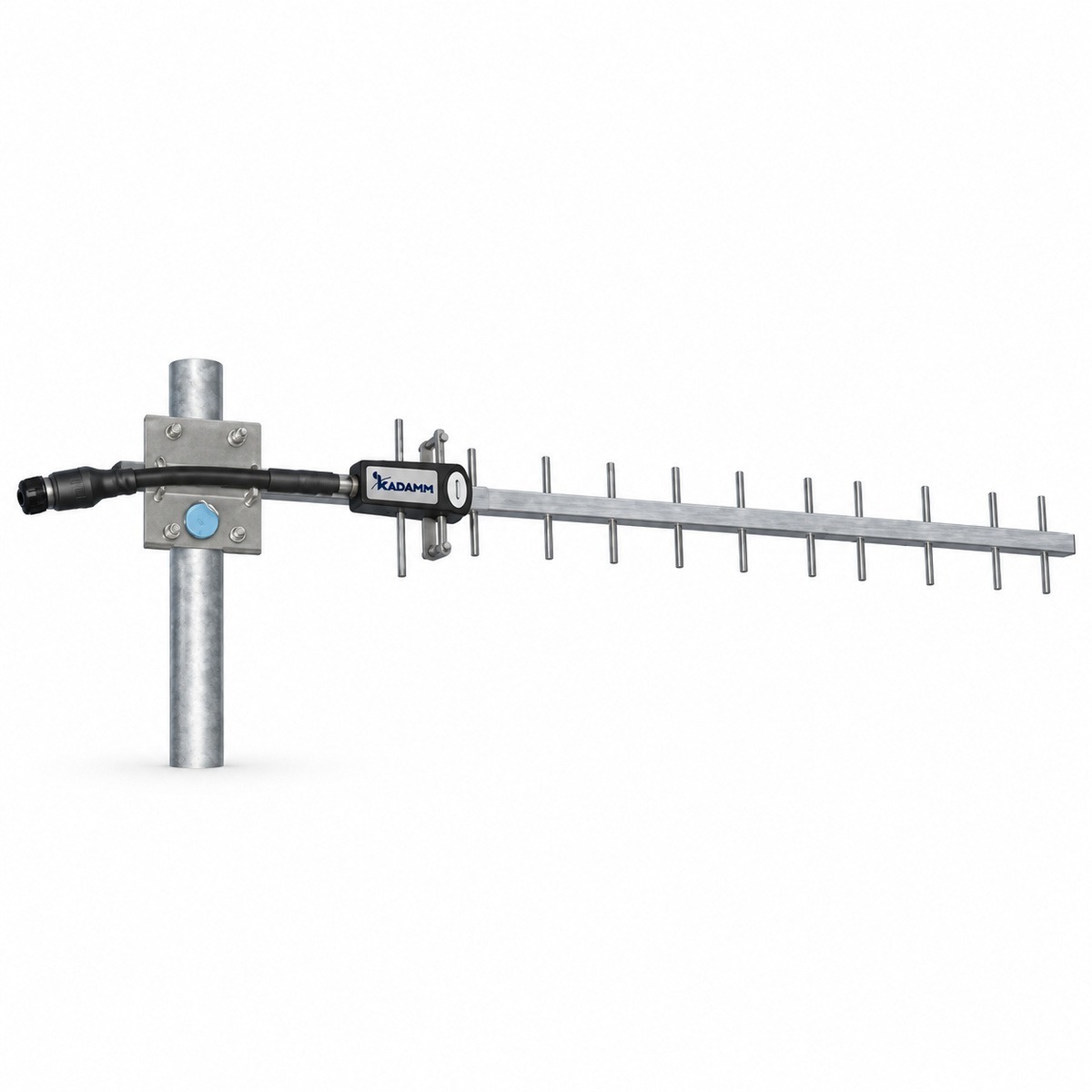

KADAMM ADY-1850-2170-12-2 — директорная антенна (Яги) диапазона 1850–2170 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 12 дБи.
Отношение вперёд/назад — ≥18 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.
Поляризацию задают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства систем подвижной связи; горизонтально — горизонтальная. На обоих концах линии поляризации должны совпадать, иначе теряются десятки децибел.
Пример расчёта: на 2010 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2010 + 20·lg 3 ≈ 108,1 дБ. Антенна с усилением 12 дБи сокращает их на 12 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −53,1 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 800 мм; масса 1,1 кг; крепление: Ø40–50 мм; предельная скорость ветра － м/с.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Габариты 800 мм, у ADY-1850-2170-12 — 650 мм
- Тяжелее на 0,1 кг (1,1 кг и 1,0 кг)
Между ADY-1850-2170-12-2 и ADY-1850-2170-12 решают габариты, масса и способ крепления на конкретной опоре.

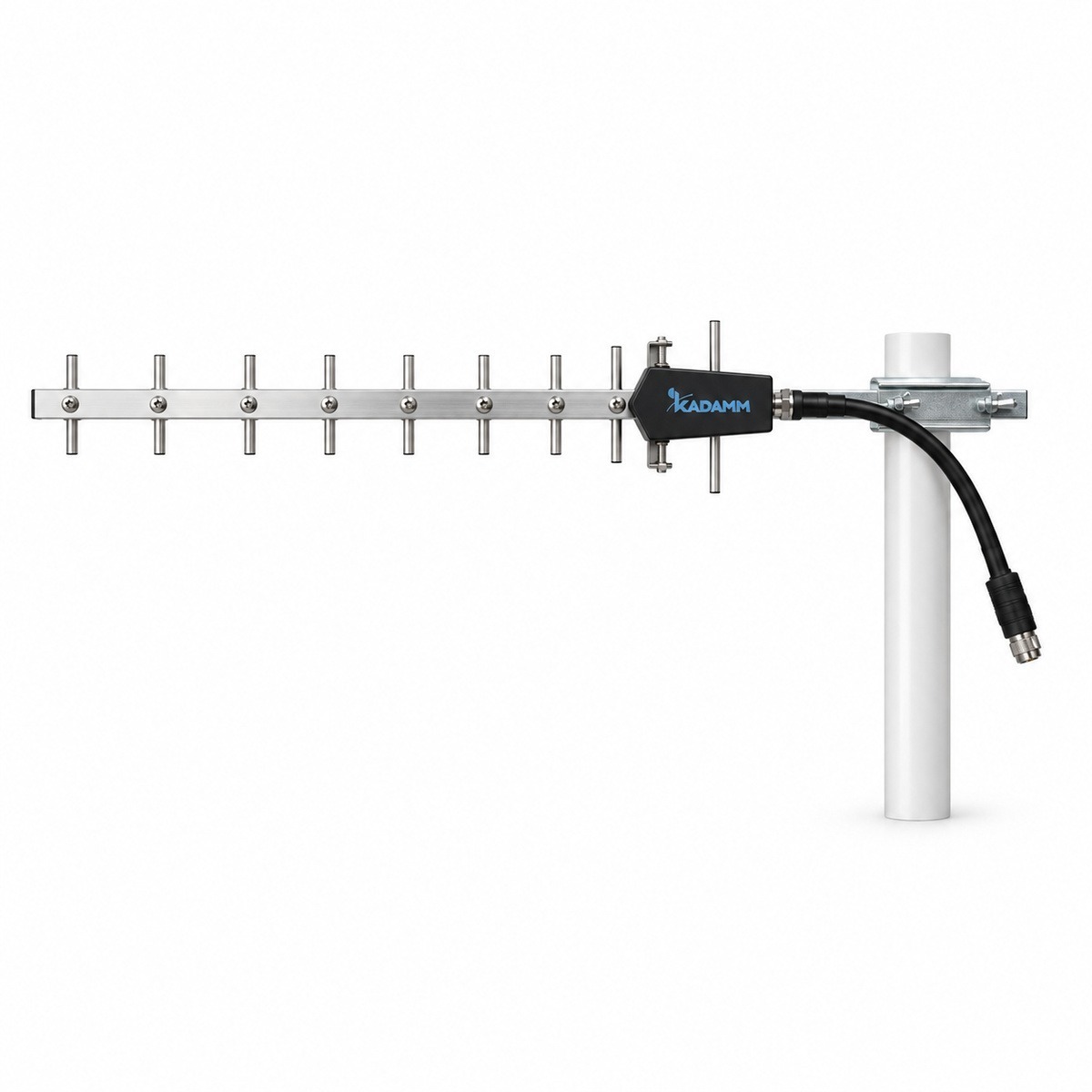

- Полосы 1850–2170 МГц, у ADY-1920-2170-12 — 1920–2170 МГц
- Габариты 800 мм, у ADY-1920-2170-12 — 650 мм
- Тяжелее на 0,67 кг (1,1 кг и 0,43 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

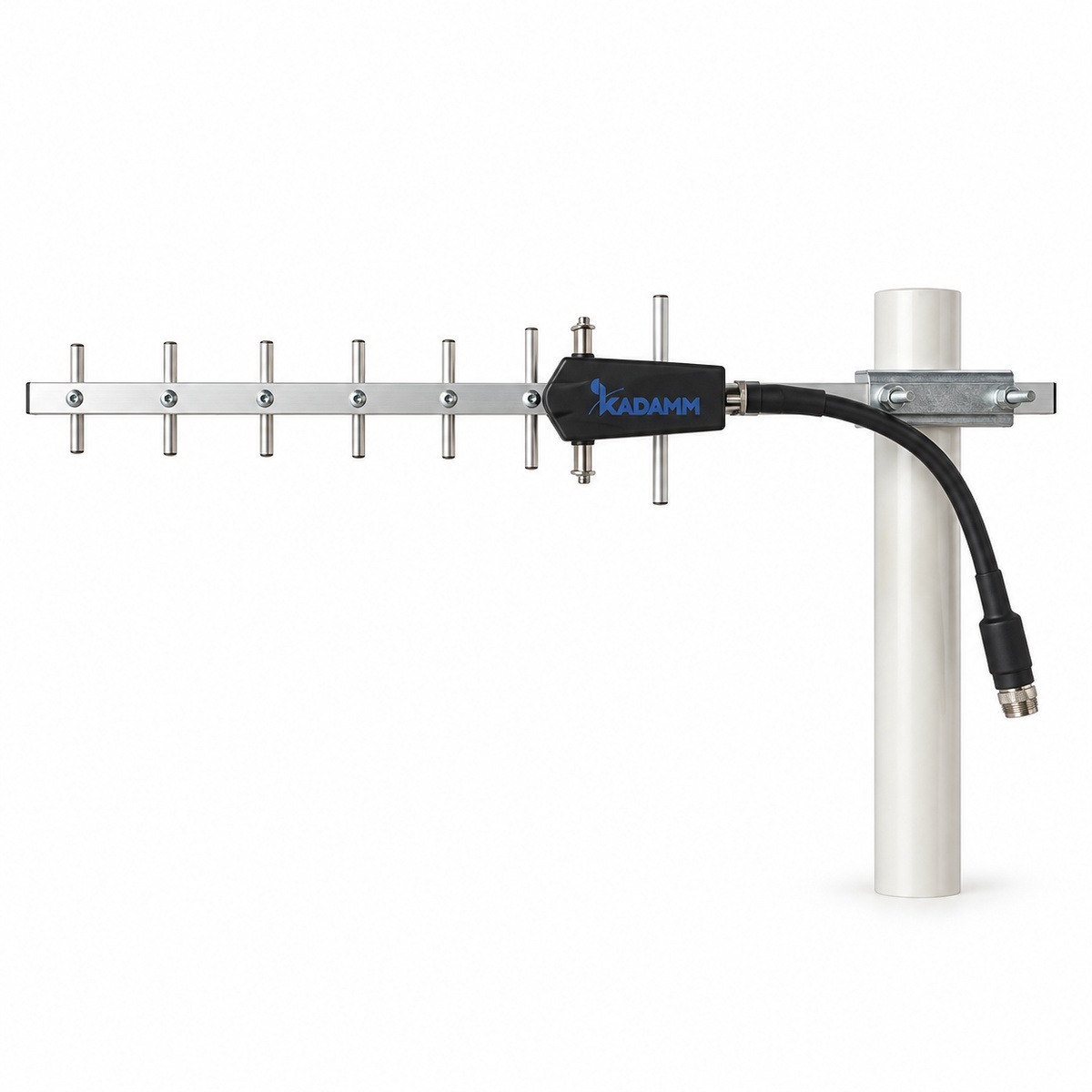

- Полосы 1850–2170 МГц, у ADY-1920-2170-11 — 1920–2170 МГц
- Усиление 12 дБи, у ADY-1920-2170-11 — 11,2 дБи (больше на 0,8 дБ)
- Габариты 800 мм, у ADY-1920-2170-11 — 520 мм
- Тяжелее на 0,78 кг (1,1 кг и 0,32 кг)
Запас по дальности больше у KADAMM ADY-1850-2170-12-2; KADAMM ADY-1920-2170-11 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ADY-1850-2170-12-2 с запасом по краям.
Значение ADY-1850-2170-12-2 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ADY-1850-2170-12-2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт ADY-1850-2170-12-2.
Крепление: на трубу Ø40–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1850–2170 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 800 мм |
| Масса антенны | 1,1 кг |
| Максимальная скорость ветра | － м/с |
| Крепление на трубу | Ø40–50 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у ADY-1850-2170-12-2 — розетка N или по заказу (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы ADY-1850-2170-12-2 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-1850-2170-12-2 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-1850-2170-12-2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2010 МГц (середина полосы 1850–2170 МГц): L = 32,45 + 20·lg 2010 + 20·lg 1 = 98,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 52 − 98,5 = −46,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.
Сети и службы в полосах ADY-1850-2170-12-2:
Перед заказом KADAMM ADY-1850-2170-12-2 сверьте с проектом:
- Частоты оборудования — внутри 1850–2170 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø40–50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление ADY-1850-2170-12-2 — на трубу Ø40–50 мм.
- ADY-1850-2170-12-2 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- Уличные соединения ADY-1850-2170-12-2 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ADY-1850-2170-12-2 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ADY-1850-2170-12-2
- Монтажный комплект на трубу Ø40–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание ADY-1850-2170-12-2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ADY-1850-2170-12-2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ADY-1850-2170-12-2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ADY-1850-2170-12-2 | KADAMM ADY-1850-2170-12 | KADAMM ADY-1920-2170-12 | KADAMM ADY-1920-2170-11 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1850–2170 МГц | 1850–2170 МГц | 1920–2170 МГц | 1920–2170 МГц |
| Усиление | 12 дБи | 11,8 дБи | 12 дБи | 11,2 дБи |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | Вертикальная или горизонтальная (выбирается при монтаже) | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 800 мм | 650 мм | 650 мм | 520 мм |
| Масса | 1,1 кг | 1,0 кг | 0,43 кг | 0,32 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
