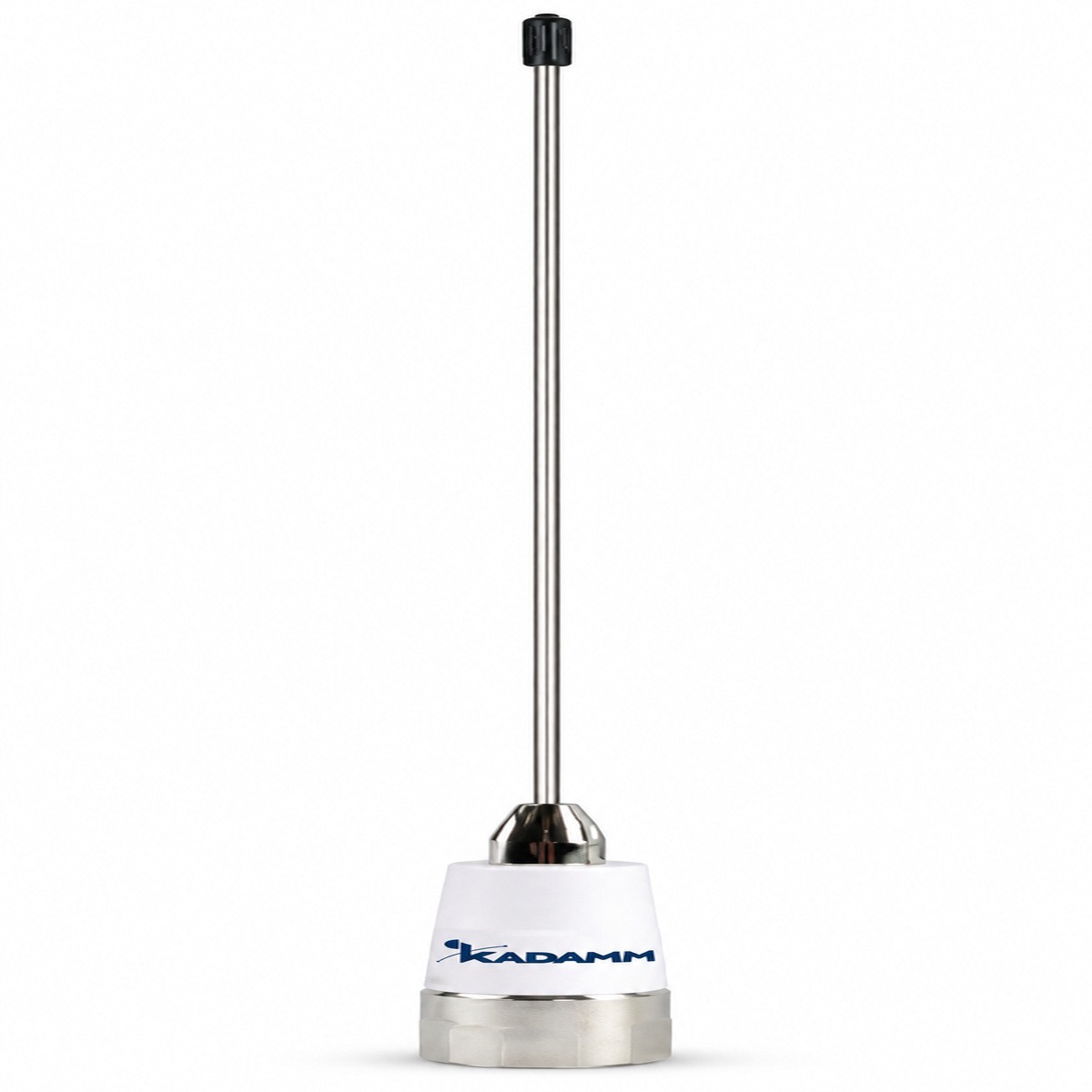

KADAMM AC-MR — морские антенны УКВ диапазона 24,5–174 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 2,15–6,5 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 6,5 дБи = 4,3 дБд.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 99 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 99 + 20·lg 10 ≈ 92,4 дБ. Антенна с усилением 2,15 дБи сокращает их на 2,1 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −57,1 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-MR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-MR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,15 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 2,15 = 42,1 дБм, то есть около 16 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 27 МГц (середина полосы 24,5–29,5 МГц): L = 32,45 + 20·lg 27 + 20·lg 1 = 61,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 42,1 − 61,1 = −18,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах AC-MR:

Перед заказом KADAMM AC-MR сверьте с проектом:

• Частоты оборудования — внутри 24,5–29,5 и 136–174 МГц

• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• Разъёмы AC-MR на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление AC-MR включают в контур заземления и молниезащиты опоры по проекту.

Другие модели этого раздела каталога KADAMM: Антенны для раций и радиостанций VHF/UHF →
