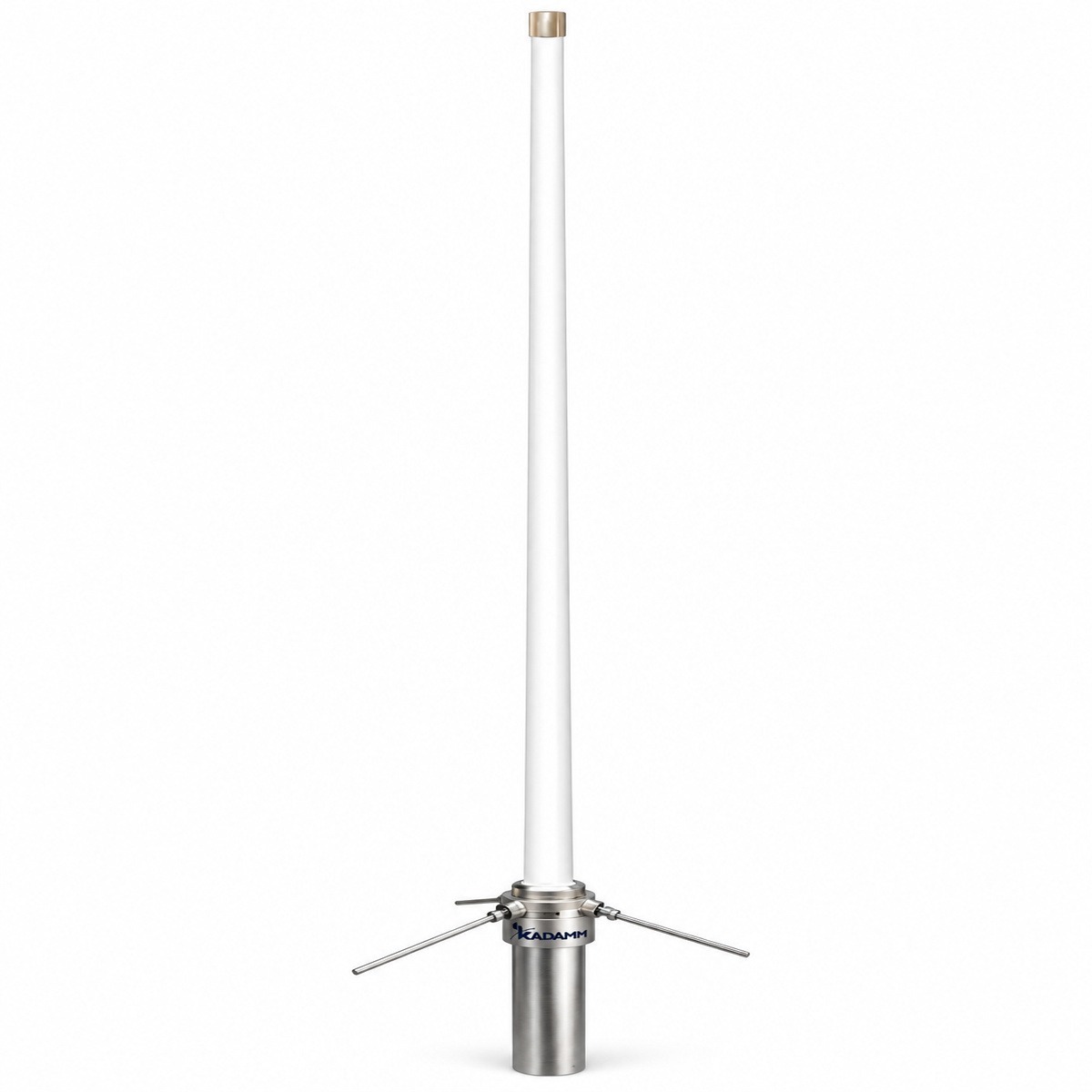

KADAMM AC-144/430/1200 — трёх- и четырёхдиапазонные стационарные антенны 29 / 50 / 144 / 430 / 1200 МГц, до 11,7 дБи

KADAMM AC-144/430/1200 — трёх- и четырёхдиапазонные стационарные антенны диапазона 29,6–1200 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 2,5–11,7 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 11,7 дБи = 9,5 дБд.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 615 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 615 + 20·lg 10 ≈ 108,2 дБ. Антенна с усилением 2,5 дБи сокращает их на 2,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −72,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Разъём — UHF, N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-144/430/1200 в таблицах выше.
• IEC 61169-16 — присоединительные размеры разъёмов N; у AC-144/430/1200 — по исполнению (см. таблицу «Исполнения»).
• IEC 61169-29 — документ, на который ссылается техническое описание AC-144/430/1200.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-144/430/1200 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 2,5 = 42,5 дБм, то есть около 18 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 30 МГц (середина полосы 29,6–29,6 МГц): L = 32,45 + 20·lg 30 + 20·lg 1 = 61,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 42,5 − 61,9 = −19,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Перед заказом KADAMM AC-144/430/1200 сверьте с проектом:

• Частоты оборудования — внутри 29,6, 50, 50,5, 144, 430, 435 и 1200 МГц
• Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
• Разъёмы — UHF, N

• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• Уличные соединения AC-144/430/1200 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление AC-144/430/1200 включают в контур заземления и молниезащиты опоры по проекту.
