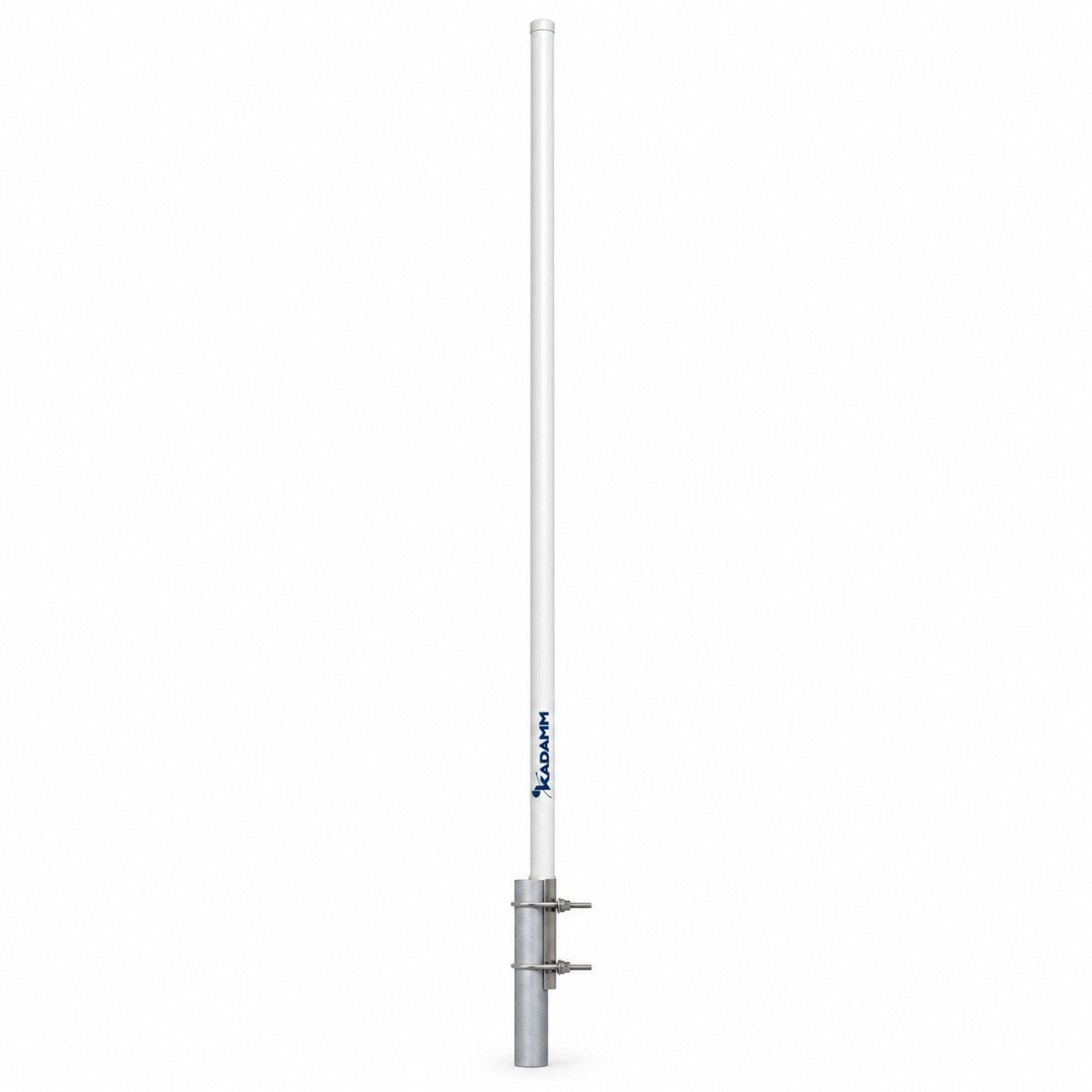

Модель KADAMM AC-4009E: коллинеарная всенаправленная антенна для стационарной радиостанции, 400–480 МГц, усиление 8,5 дБи.
О модели
Полоса 400–480 МГц у KADAMM AC-4009E перекрывает радиосвязь UHF 400–470 МГц — на этих частотах модель и применяют. Усиление 8,5 дБи — у KADAMM AC-4009E заметный выигрыш по дальности без узкого луча. Диаграмма круговая: KADAMM AC-4009E одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 2,0 кг, размеры 2500 мм. Крепление: Ø40–50 мм.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 8,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2500 мм |
| Масса антенны | 2,0 кг |
| Крепление на трубу | Ø40–50 мм |
Вопросы по модели
Рабочий диапазон AC-4009E — 400–480 МГц.
Коэффициент усиления AC-4009E — 8,5 дБи. Ширина луча по горизонтали — 360°.
1×N. Исполнение AC-4009E с другим разъёмом — уточняйте у менеджера.
Крепление AC-4009E: Ø40–50 мм. Габариты 2500 мм, масса 2,0 кг.
Для AC-4009E доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
