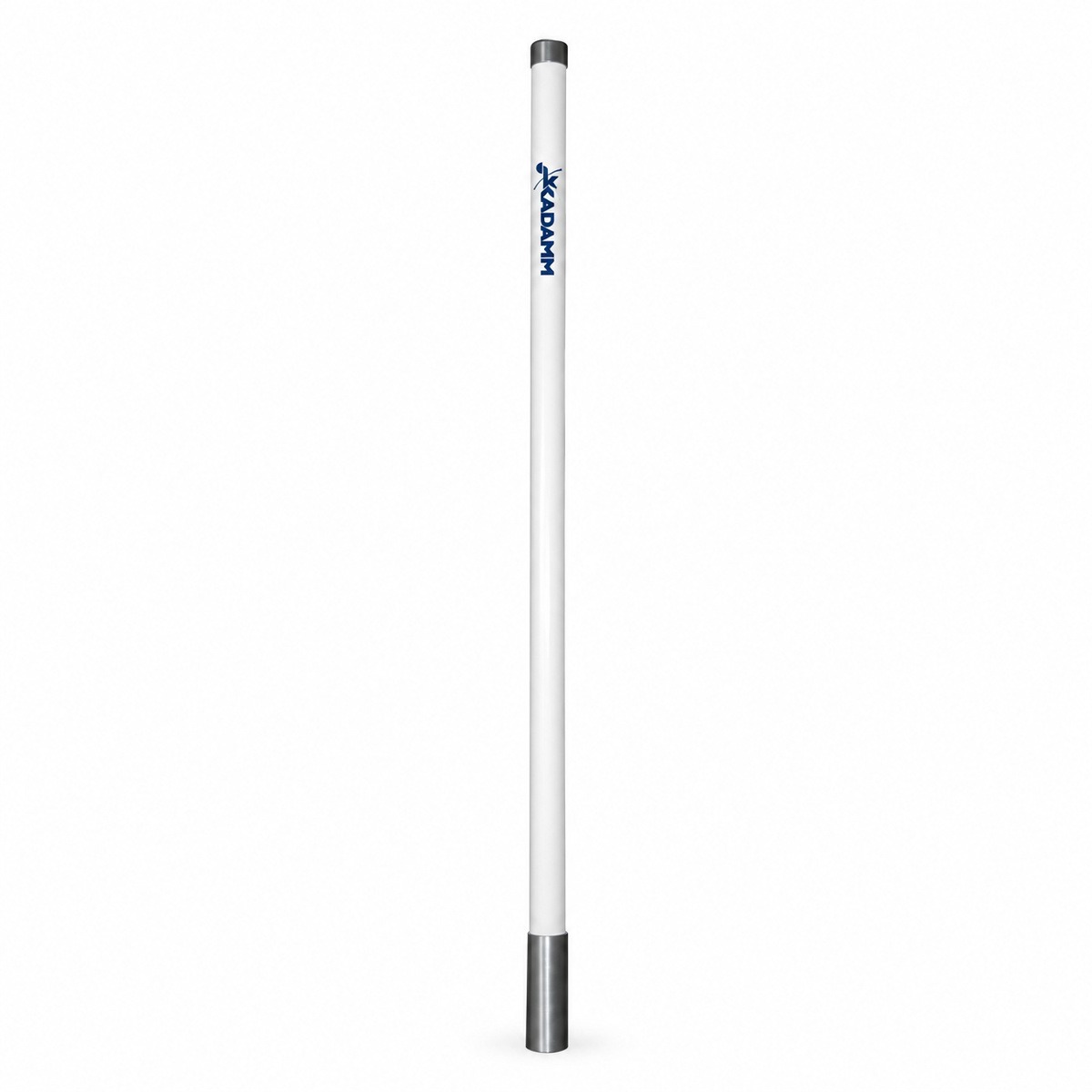

KADAMM AC-4009D-9-500 — коллинеарная ненаправленная антенна 400–470 МГц (4 исполнения по поддиапазону), 9 дБи, 1 порт

KADAMM AC-4009D-9-500 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 400–470 МГц (исполнения по поддиапазону). Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 9 ± 1 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 13°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 9 дБи = 6,8 дБд.

Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 435 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 435 + 20·lg 10 ≈ 105,2 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −56,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; IM3 при 2 × 43 дБм: ≤−150; допустимая мощность 500 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø70 × 3205 ± 20 мм; масса 5,5 кг; крепление: Ø80–95 мм; радом — стеклопластик; предельная скорость ветра 60 м/с.

Разъём — 1×7-16 DIN. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

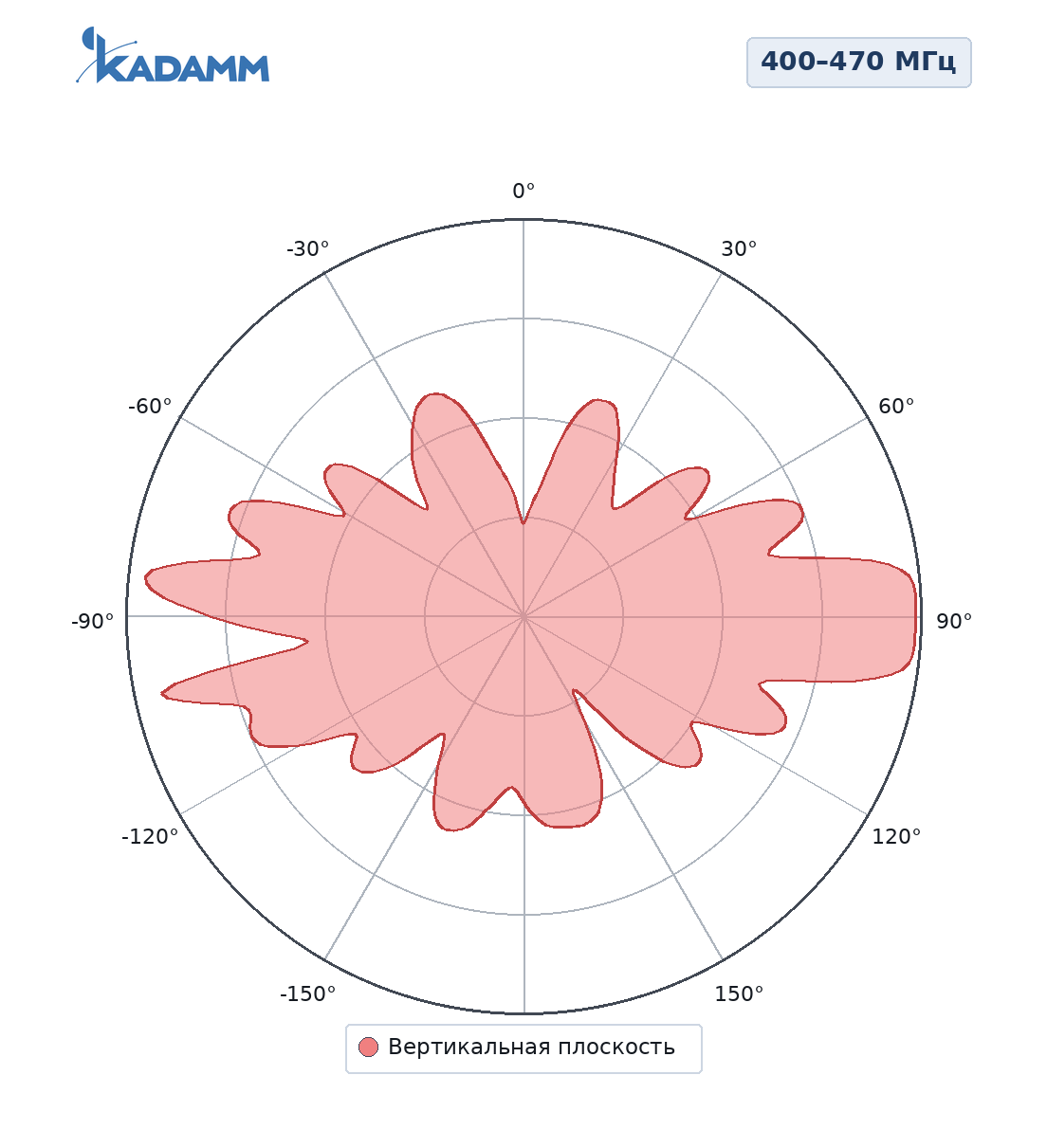

400–470 МГц, вертикальная плоскостьПо вертикали 13°, усиление в максимуме 9 ± 1 дБи.

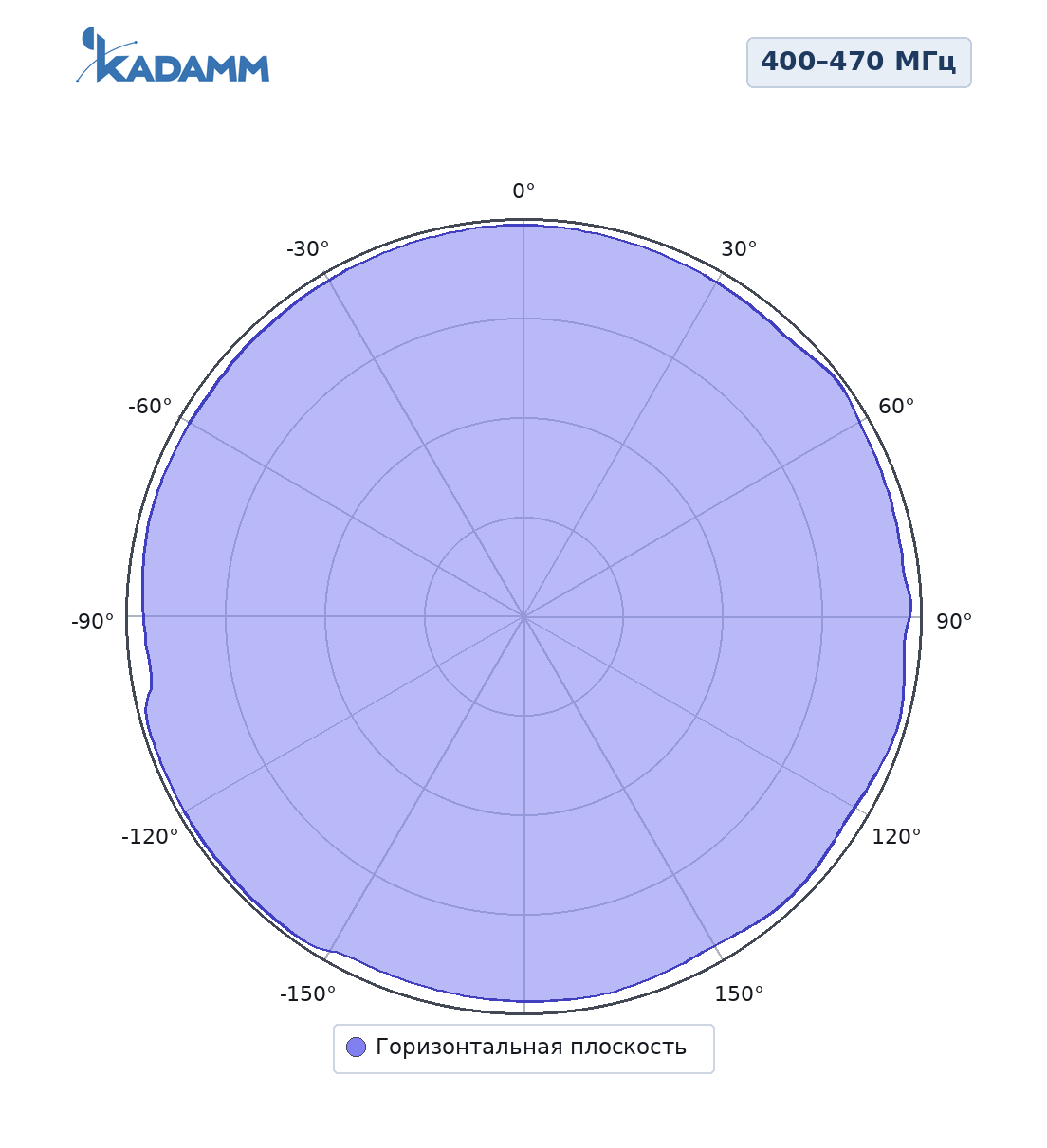

400–470 МГц, горизонтальная плоскостьПо горизонтали — круговая, усиление в максимуме 9 ± 1 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у AC-4009D-9-500 — розетка 7/16DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы AC-4009D-9-500 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-4009D-9-500 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-4009D-9-500 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 435 МГц (середина полосы 400–470 МГц): L = 32,45 + 20·lg 435 + 20·lg 1 = 85,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 49 − 85,2 = −36,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах AC-4009D-9-500:

Перед заказом KADAMM AC-4009D-9-500 сверьте с проектом:

• Частоты оборудования — внутри 400–470 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 1×7-16 DIN
• Опора и крепление — на трубу Ø80–95 мм

• Крепление AC-4009D-9-500 — на трубу Ø80–95 мм.
• AC-4009D-9-500 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — розетка 7/16DIN (IEC 61169-4).
• После затяжки соединения AC-4009D-9-500 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AC-4009D-9-500 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
