Коллинеарная всенаправленная антенна для стационарной радиостанции: 220–290 МГц, усиление 8,5 дБи.
Что представляет собой антенна

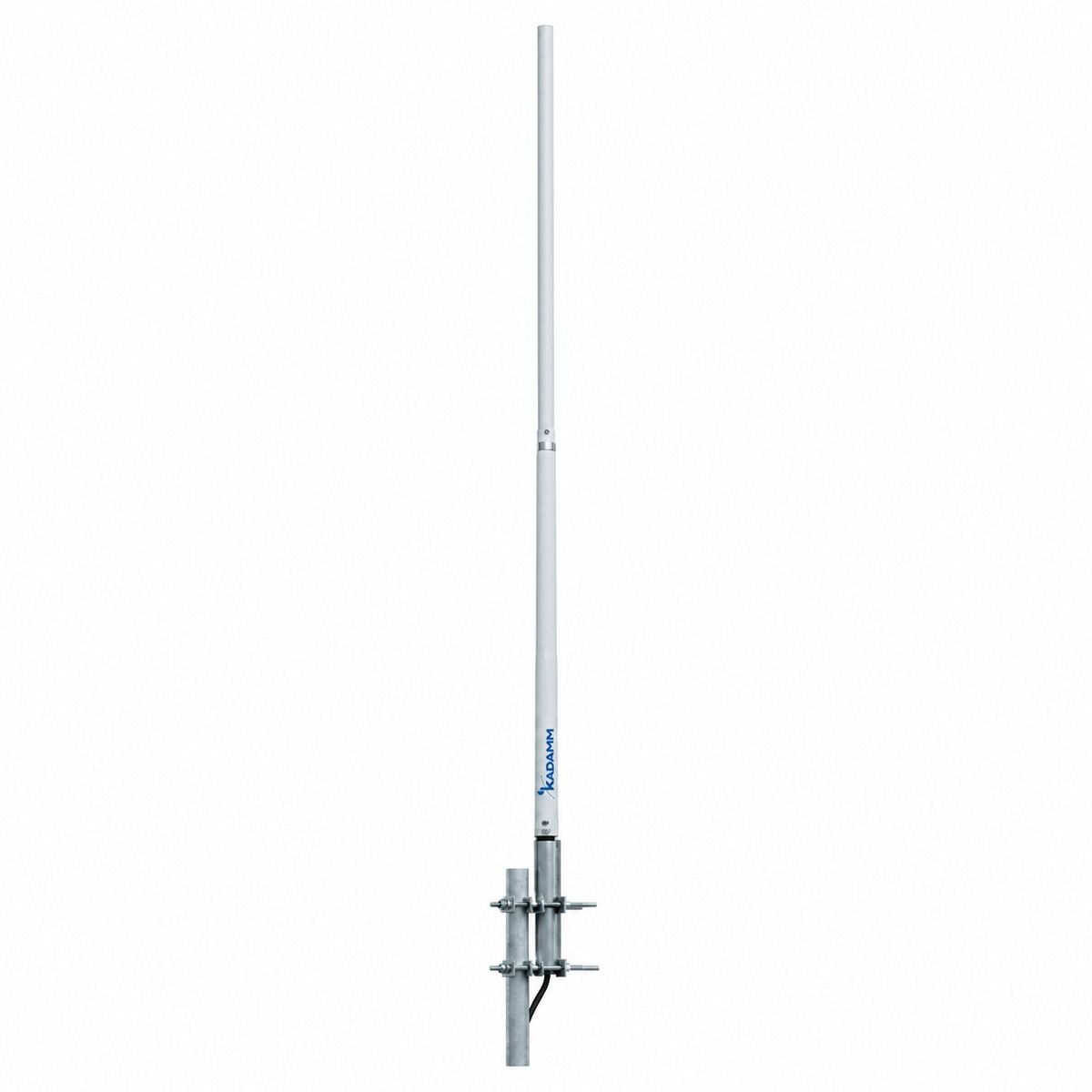

KADAMM AC-23085 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 220–290 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 8,5 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 14,5°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 8,5 дБи = 6,3 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 255 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 255 + 20·lg 10 ≈ 100,6 дБ. Антенна с усилением 8,5 дБи сокращает их на 8,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −52,6 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 150 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 3900 мм; масса 4,4 кг; крепление: Ø40–50 мм.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 8,5 дБи, у AC-23065 — 6,5 дБи (больше на 2 дБ)
- Разъём N, у AC-23065 — UHF
- Тяжелее на 1,9 кг (4,4 кг и 2,5 кг)
Запас по дальности больше у KADAMM AC-23085; KADAMM AC-23065 легче и проще в монтаже.

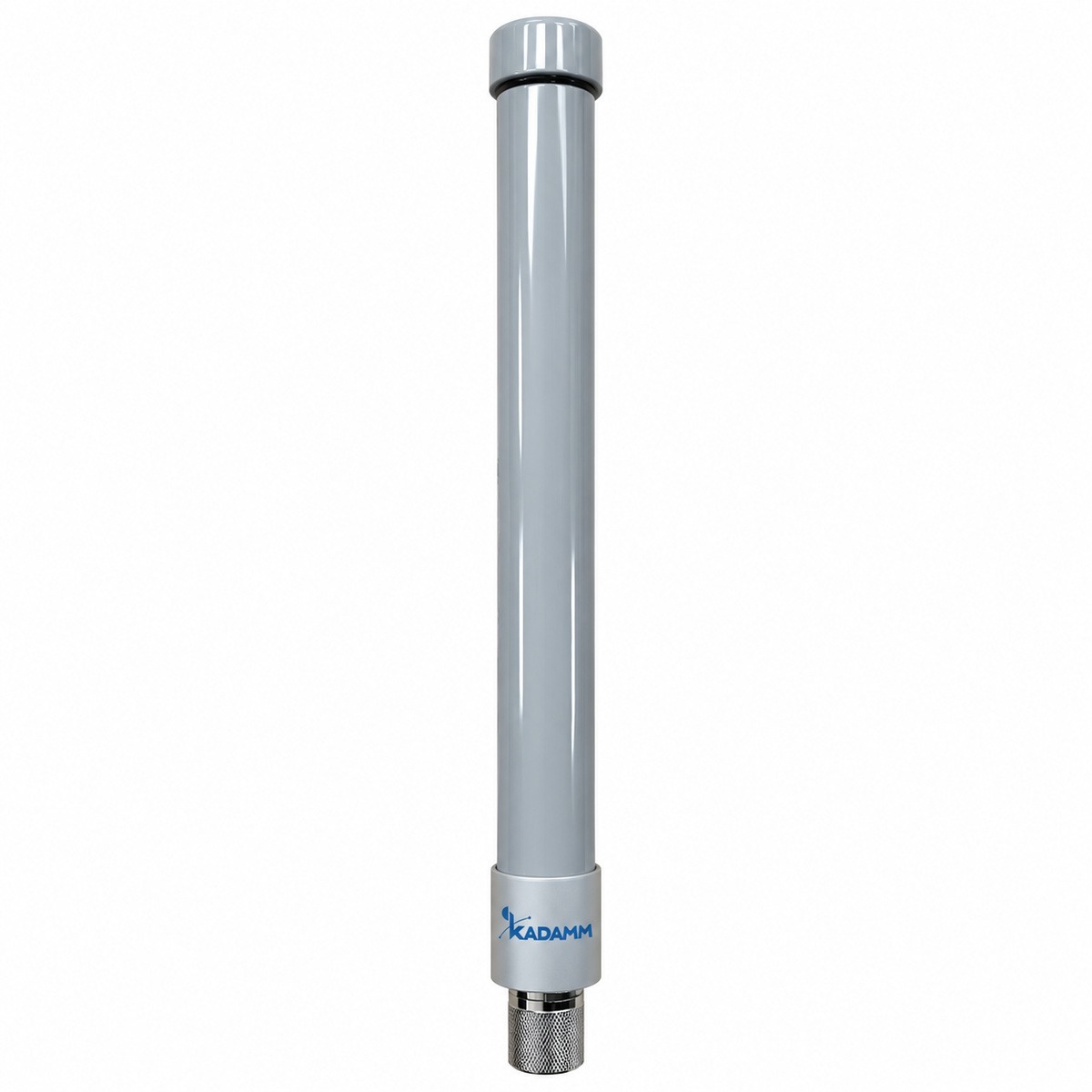

- Полосы 220–290 МГц, у AC-23003 — 240–310 МГц
- Усиление 8,5 дБи, у AC-23003 — 3 дБи (больше на 5,5 дБ)
- Тяжелее на 4,1 кг (4,4 кг и 0,3–0,75 кг)
Запас по дальности больше у KADAMM AC-23085; KADAMM AC-23003 легче и проще в монтаже.
- Полосы 220–290 МГц, у AC-150-8-100 — 134–173 МГц
- Разъём N, у AC-150-8-100 — 7-16 DIN
- Легче на 0,76 кг (4,4 кг и 5,16 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-23085 с запасом по краям.
Значение AC-23085 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-23085.
Согласование AC-23085 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-23085.
Крепление: на трубу Ø40–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 220–290 МГц |
| Коэффициент усиления, дБи | 8,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 150 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 3900 мм |
| Масса антенны | 4,4 кг |
| Крепление на трубу | Ø40–50 мм |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-23085 — розетка N или по заказу (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-23085 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-23085 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 8,5 = 48,5 дБм, то есть около 71 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 255 МГц (середина полосы 220–290 МГц): L = 32,45 + 20·lg 255 + 20·lg 1 = 80,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 48,5 − 80,6 = −32,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Перед заказом KADAMM AC-23085 сверьте с проектом:
- Частоты оборудования — внутри 220–290 МГц
- Мощность на порт — не выше 150 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø40–50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AC-23085 — на трубу Ø40–50 мм.
- AC-23085 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- Разъёмы AC-23085 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AC-23085 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-23085
- Монтажный комплект на трубу Ø40–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-23085 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-23085 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-23085 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-23085 | KADAMM AC-23065 | KADAMM AC-23003 | KADAMM AC-150-8-100 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 220–290 МГц | 220–290 МГц | 240–310 МГц | 134–173 МГц |
| Усиление | 8,5 дБи | 6,5 дБи | 3 дБи | 8,5 дБи |
| Луч по горизонтали | 360° | 360° | 360° | — |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | — |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | — | по исполнению (см. таблицу «Исполнения») | 4700 мм |
| Масса | 4,4 кг | 2,5 кг | 0,3–0,75 кг | 5,16 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
