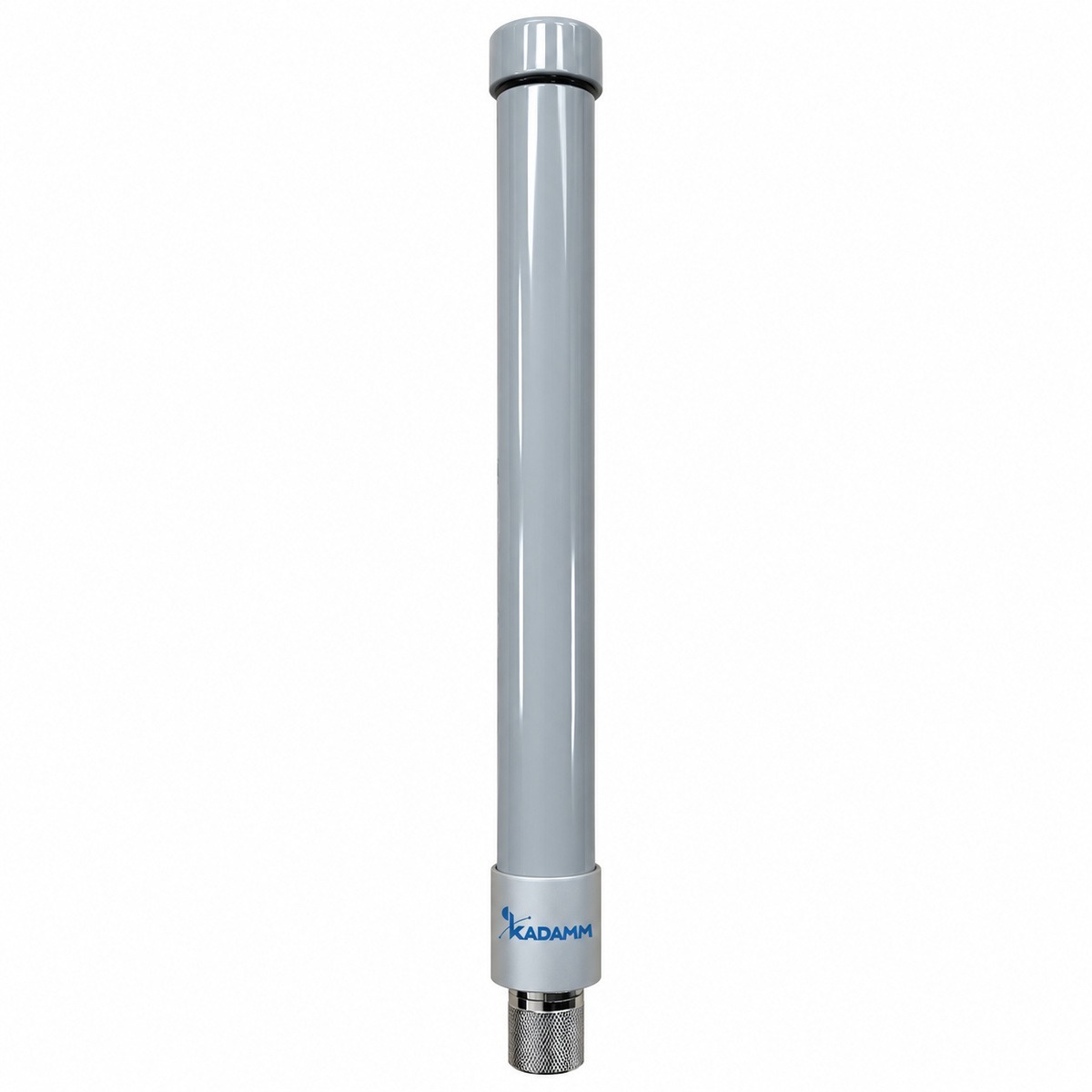

KADAMM AC-23003 — всенаправленная коллинеарная антенна 240–310 МГц, 3 дБи

KADAMM AC-23003 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 220–310 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 3 дБи = 0,9 дБд.

Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 265 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 265 + 20·lg 10 ≈ 100,9 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −63,9 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2 (240–300 МГц), ≤1,5 (300–310 МГц); допустимая мощность 200 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: масса 0,3–0,75 кг; радом — стеклопластик; предельная скорость ветра 55 м/с; рабочая температура −40…+70 °C.

Разъём — N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

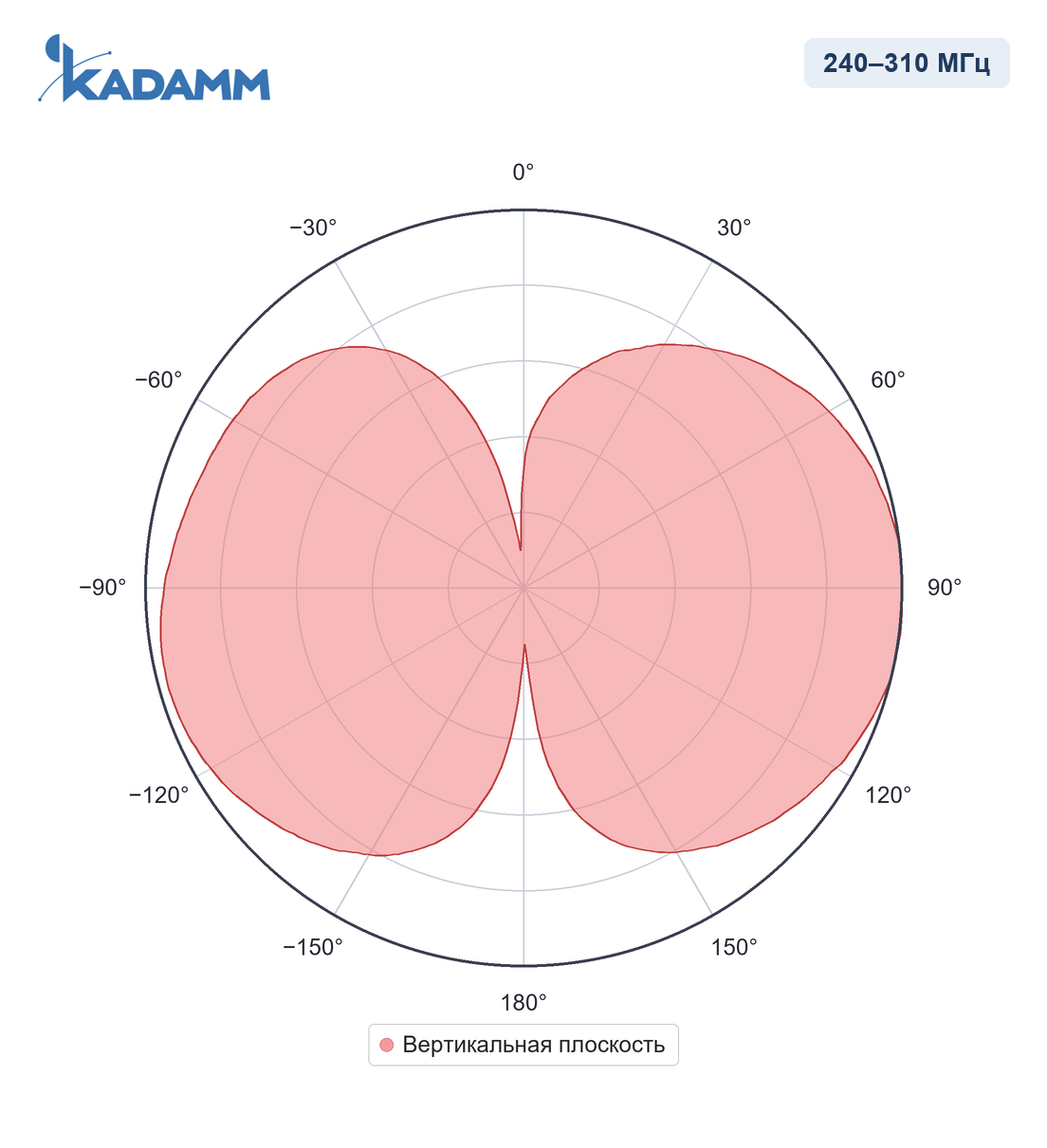

240–310 МГц, вертикальная плоскостьПо вертикали по исполнению (см. таблицу «Исполнения»), усиление в максимуме по исполнению (см. таблицу «Исполнения»).

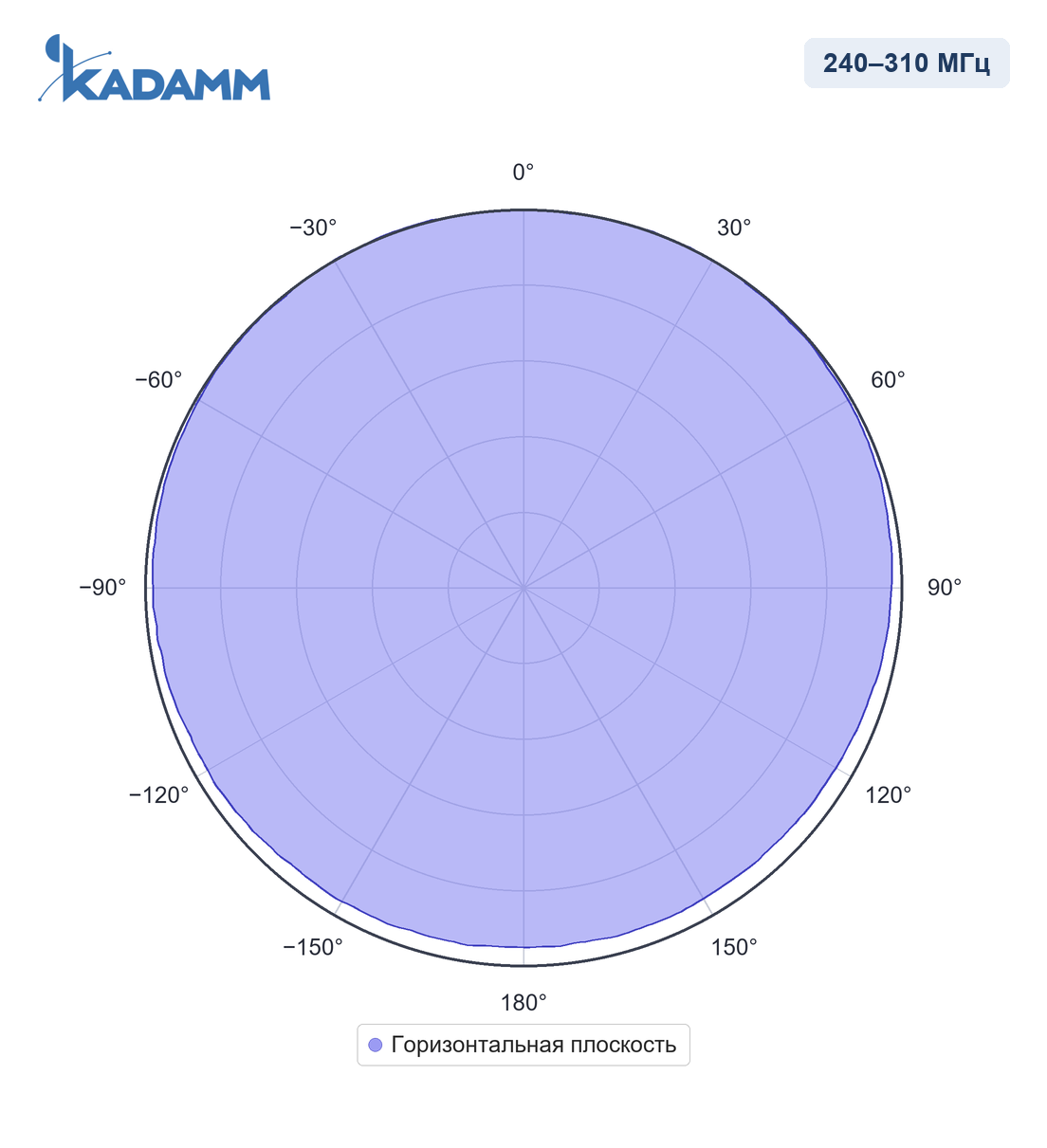

240–310 МГц, горизонтальная плоскостьПо горизонтали — круговая, усиление в максимуме по исполнению (см. таблицу «Исполнения»).

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у AC-23003 — по исполнению (см. таблицу «Исполнения»).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-23003 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-23003 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 265 МГц (середина полосы 220–310 МГц): L = 32,45 + 20·lg 265 + 20·lg 1 = 80,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 43 − 80,9 = −37,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Перед заказом KADAMM AC-23003 сверьте с проектом:

• Частоты оборудования — внутри 220–310 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — N
• Климат площадки — в пределах −40…+70 °C

• AC-23003 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — по исполнению (см. таблицу «Исполнения»), выведены снизу.
• Уличные соединения AC-23003 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление AC-23003 включают в контур заземления и молниезащиты опоры по проекту.
