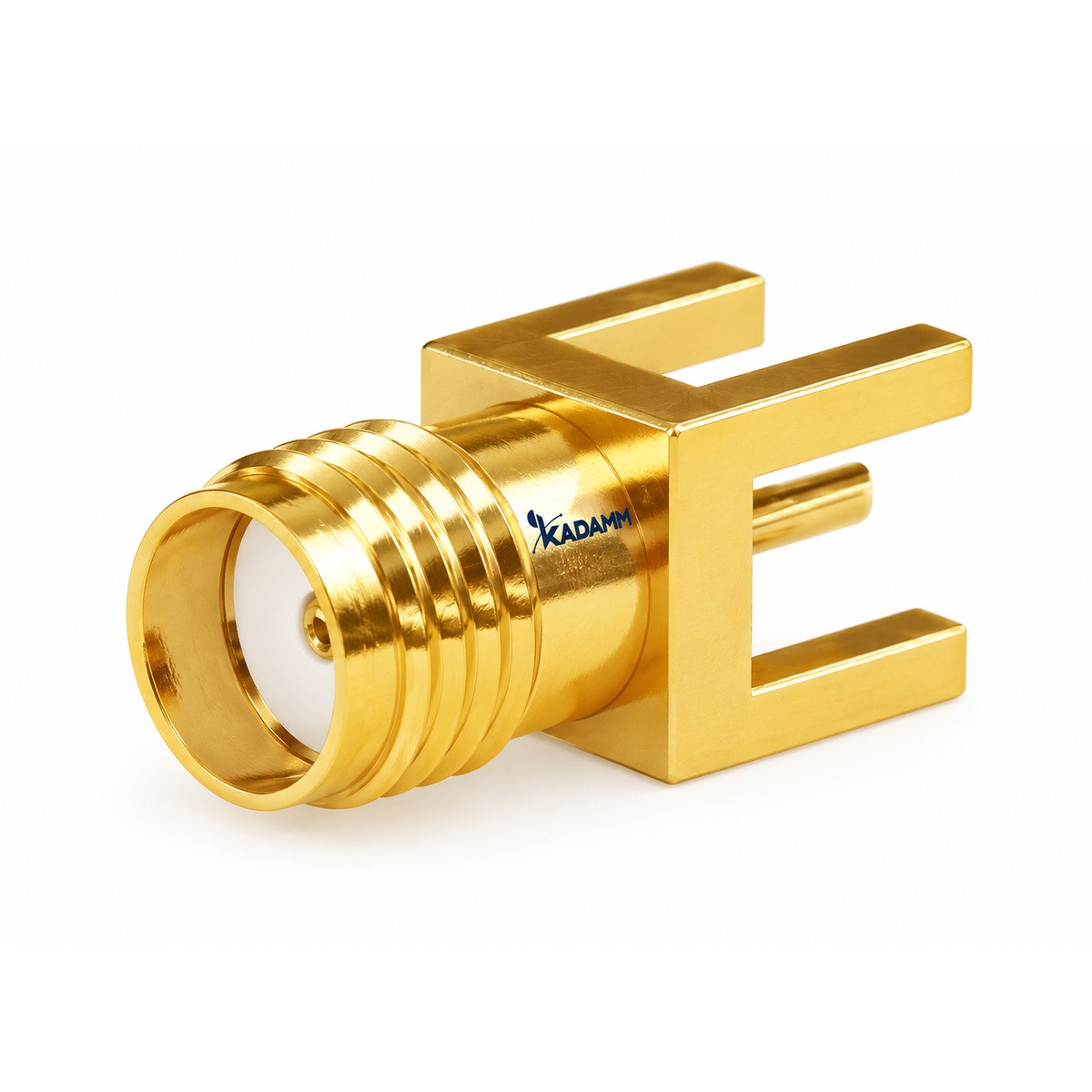

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-ПП-О-М: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-ПП-О-М — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 26 исполнений, общий охват частот — до 18 ГГц. Подключение — IPEX розетка, SMB вилка, SMB розетка, FAKRA.
Исполнения СК-ПП-О-М различаются по параметрам: частоты, КСВН, соединители, монтаж, волновое сопротивление, материал.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Разброс по исполнениям СК-ПП-О-М: КСВН — 1,3–2 (при КСВН 2 отражается около 11 % мощности). Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Разъём KADAMM СК-ПП-О-М — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-ПП-О-М собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
26 исполнений, 4 рабочие полосы.
Лучшее согласование в серии — у KADAMM СК-SMB(в)-П-О1, KADAMM СК-SMB(в)-П-О2 и ещё 4 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-ПП-О-М: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–18 ГГц |
| КСВН | от 1,3 до 2 |
| Соединитель | 19 вариантов — по таблице исполнений |
| Монтаж | на печатную плату; на печатную плату, в отверстия; поверхностный монтаж на плату |
| Волновое сопротивление, Ом | от 50 до 75 |
| Материал | латунь (золочение или никелирование) или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 26 исполнений серии СК-ПП-О-М с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Монтаж | Волновое сопротивление, Ом | Материал |
|---|---|---|---|---|---|---|
| KADAMM СК-BNC-П-О1 | 0–4 | 2,0 | BNC (род — уточняйте у менеджера) | на печатную плату | 50 | — |
| KADAMM СК-BNC-П-О2 | 0–6 | 2,0 | BNC (род — уточняйте у менеджера) | на печатную плату | 50 | — |
| KADAMM СК-BNC-У-П-О1 | 0–3 | 2,0 | BNC (род — уточняйте у менеджера), угловой | на печатную плату | 50 | — |
| KADAMM СК-FAKRA-П-О1 | 0–6 | 2,0 | FAKRA, с фиксацией push-pull | на печатную плату | 50 | — |
| KADAMM СК-FAKRA-У-П-О1 | 0–6 | 2,0 | FAKRA, угловой | на печатную плату, в отверстия | 50 | — |
| KADAMM СК-IPEX(в)-П-О1 | 0–3 | 2,0 | IPEX (U.FL) вилка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О1 | 0–6 | 2,0 | IPEX розетка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О2 | 0–6 | 2,0 | IPEX розетка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О3 | 0–6 | 2,0 | IPEX розетка | на печатную плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О4 | 0–6 | 2,0 | IPEX розетка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О5 | 0–6 | 2,0 | IPEX розетка, тестовый разъём 2-го поколения | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX4(в)-П-О1 | 0–6 | 2,0 | IPEX 4-го поколения (MHF4) вилка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-MCX(р)-П-О1 | 0–6 | 2,0 | MCX розетка | на печатную плату | 50 | — |
| KADAMM СК-MCX-П-О2 | 0–18 | 2,0 | MCX (род — уточняйте у менеджера) | на печатную плату | 50 | — |
| KADAMM СК-MMCX-П-О1 | 0–6 | 2,0 | MMCX (род — уточняйте у менеджера), прямой | на печатную плату | 50 | — |
| KADAMM СК-MMCX-П-О2 | 0–6 | 2,0 | MMCX (род — уточняйте у менеджера) | на печатную плату | 50 | — |
| KADAMM СК-SMB(в)-П-О1 | 0–4 | 1,3 | SMB вилка | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-П-О2 | 0–4 | 1,3 | SMB вилка | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-П-О3 | 0–4 | 1,3 | SMB вилка | на печатную плату | 75 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-П-О1 | 0–4 | 1,5 | SMB вилка, угловой | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-П-О1 | 0–4 | 1,3 | SMB розетка | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-П-О2 | 0–4 | 1,3 | SMB розетка | на печатную плату | 75 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-П-О1 | 0–4 | 1,5 | SMB розетка, угловой | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(в)-П-О1 | 0–3 | 1,3 | SSMB вилка | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(в)-У-П-О1 | 0–3 | 1,5 | SSMB вилка, угловой | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-У-П-О1 | 0–3 | 1,5 | SSMB розетка, угловой | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
Прочие параметры
| Параметр | Значение |
|---|---|
| Диаметр вывода, мм | 1 — KADAMM СК-SMB(в)-П-О1, KADAMM СК-SMB(в)-У-П-О1, KADAMM СК-SMB(р)-П-О1 |
| Высота над платой, мм | 9,5 — KADAMM СК-BNC-У-П-О1; 1,25 — KADAMM СК-IPEX(в)-П-О1; 4,5 — KADAMM СК-MCX(р)-П-О1 |
| Диаметр, мм | 2 — KADAMM СК-IPEX(в)-П-О1, KADAMM СК-IPEX(р)-П-О2; 1,35 — KADAMM СК-IPEX(р)-П-О4; 1,5 — KADAMM СК-IPEX4(в)-П-О1; 4,8 — KADAMM СК-MCX(р)-П-О1 |
| Рабочая температура, °C | -55–+155 — KADAMM СК-BNC-У-П-О1, KADAMM СК-MCX-П-О2 |
Как выбрать исполнение
Полосы исполнений серии KADAMM СК-ПП-О-М по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM СК-ПП-О-М с наибольшим в серии КСВН 2.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-ПП-О-М работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-ПП-О-М входят:
Техническое описание серии СК-ПП-О-М — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-ПП-О-М или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-ПП-О-М | Разъёмы для печатных плат SMB, MCX, MMCX, IPEX, FAKRA, BNC | до 18 ГГц | 26 | IPEX розетка, SMB вилка, SMB розетка, FAKRA |
| KADAMM СК-ПП-О-SMA | Разъёмы для печатных плат SMA, SSMA, BMA, SBMA, TNC | до 30 ГГц | 16 | SMA розетка, угловой, BMA вилка, SBMA вилка |
| KADAMM СК-ПП-О-SMP | Разъёмы для печатных плат SMP и SSMP (SMPM) | до 65 ГГц | 19 | SMP вилка, SSMP вилка, угловой, SSMP розетка |
| KADAMM СК-ПП-2,92 | Разъёмы для печатных плат 2,92 мм | до 40 ГГц | 5 | 2,92 мм |
| KADAMM СК-ПП-SMA | Разъёмы для печатных плат SMA | до 26,5 ГГц | 13 | SMA |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-ПП-О-SMA.
