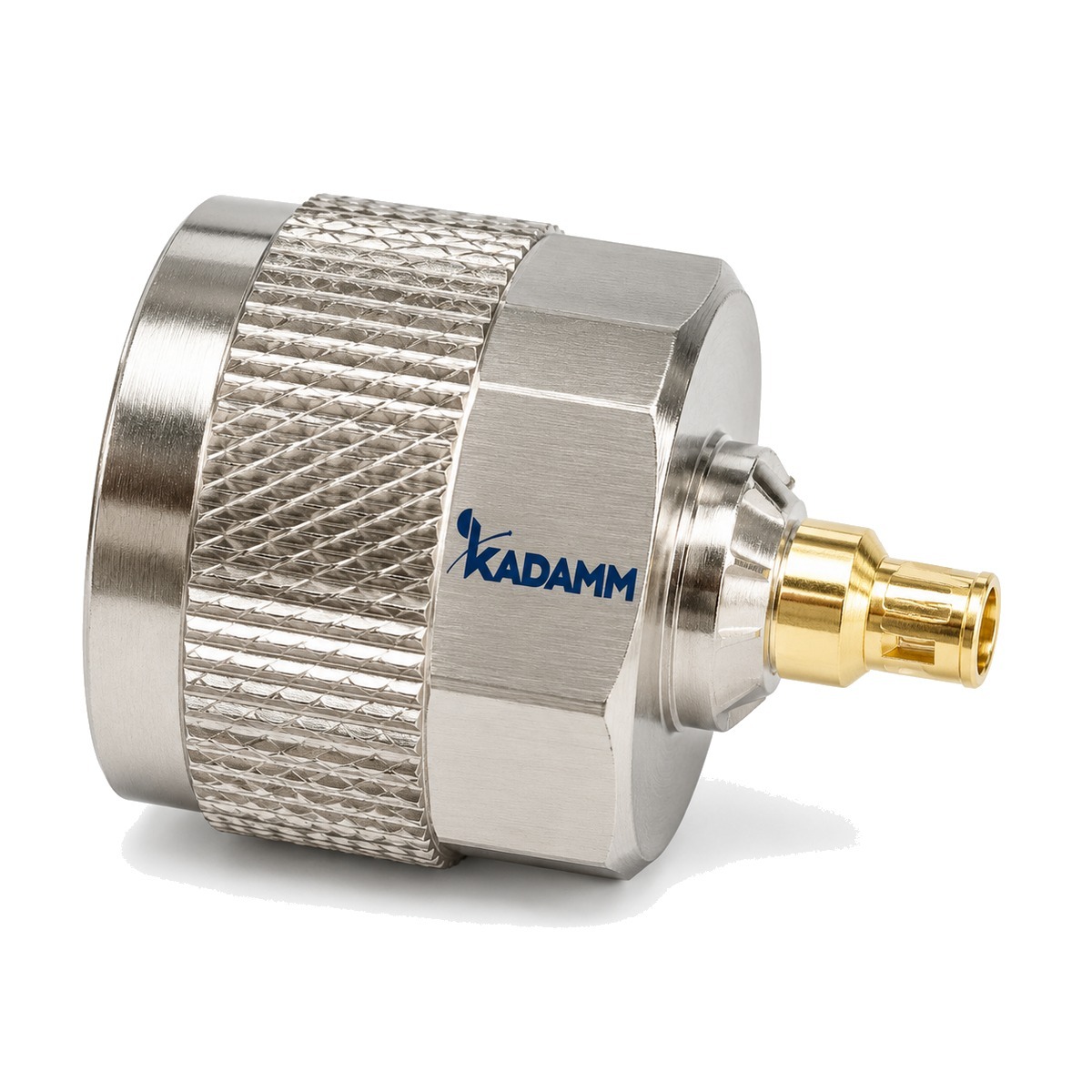

Разъёмы кабельные прецизионные 1,85; 2,4; 2,92 и 3,5 мм KADAMM СК-К-П

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-К-П: выводят высокочастотный сигнал на кабель или печатную плату.

охват частот серии до 67 ГГцисполнений 86КСВН от 1,1

▤

Подберём Разъёмы кабельные прецизионные 1,85; 2,4; 2,92 и 3,5 мм СК-К-П под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 67 ГГц

охват частот серии

исполнений

от 1,1

КСВН

О серии

KADAMM СК-К-П — коаксиальные разъёмы производства KADAMM (КАДАММ).

В серии 86 исполнений, общий охват частот — до 67 ГГц. Подключение — 2,92 мм розетка, 2,92 мм вилка, 3,5 мм вилка, 2,4 мм вилка.

Внутри серии СК-К-П меняются частоты, КСВН, соединители, материал, кабель для монтажа — по ним и выбирают исполнение.

Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.

Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.

Разброс по исполнениям СК-К-П: КСВН — 1,1–1,4 (при КСВН 1,4 отражается около 3 % мощности). Значения для конкретного артикула — в таблице исполнений.

Соединитель 2,92 мм работает до 40 ГГц и механически совместим с SMA и 3,5 мм.

Тип соединителя задаёт верхнюю частоту, а качество монтажа — реальный КСВН ввода.

Принцип работы

Разъём KADAMM СК-К-П — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.

Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.

Конструкция и материалы

Разъём KADAMM СК-К-П собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

До 67 ГГц
86 исполнений, 5 рабочих полос.

✓

КСВН от 1,1
Лучшее согласование в серии — у KADAMM СК-3,5(в), KADAMM СК-3,5(в)-147A и ещё 3 исполнения.

Технические характеристики серии

Сводка по всем исполнениям KADAMM СК-К-П: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–67 ГГц
КСВН	от 1,1 до 1,4
Соединитель	16 вариантов — по таблице исполнений
Материал	латунь с золочением или нержавеющая сталь; пассивированная нержавеющая сталь; с золочением латунь; латунь
Кабель для монтажа	21 вариант — по таблице исполнений
Исполнения по чертежу заказчика	по запросу — уточняйте у менеджера

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

КСВНПри КСВН 1,1 отражается 0,23 % падающей мощности, при КСВН 1,4 — 2,8 %.

Таблица исполнений

Все 86 исполнений серии СК-К-П с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	КСВН	Соединитель	Материал	Кабель для монтажа
KADAMM СК-1,85(в)	0–50 (до 67 — уточняйте у менеджера)	1,15 (до 27 ГГц); 1,2 (27–40); 1,3 (40–50); 1,4 (50–67)	1,85 мм вилка	латунь с золочением или нержавеющая сталь	уточняйте у менеджера
KADAMM СК-1,85(в)-JRDW30	0–50 (до 67 — уточняйте у менеджера)	1,15 (до 27 ГГц); 1,2 (27–40); 1,3 (40–50); 1,4 (50–67)	1,85 мм вилка	латунь с золочением или нержавеющая сталь	JRDW30
KADAMM СК-1,85(в)-Н-047-1	0–67	1,3	1,85 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2
KADAMM СК-1,85(в)-Н-A220-2	0–67	1,3	1,85 мм вилка	пассивированная нержавеющая сталь	—
KADAMM СК-1,85(в)-Н-T67-3	0–67	1,3	1,85 мм вилка	пассивированная нержавеющая сталь	—
KADAMM СК-1,85(в)-Н-T67P-4	0–67	1,3	1,85 мм вилка	пассивированная нержавеющая сталь	—
KADAMM СК-1,85(р)-Н-A220-1	0–67	1,3	1,85 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-1,85(р)-Н-T67-2	0–67	1,3	1,85 мм розетка	пассивированная нержавеющая сталь	—
KADAMM СК-1,85(р)-Н-T67P-2	0–67	1,35	1,85 мм розетка	пассивированная нержавеющая сталь	—
KADAMM СК-2,4(в)	0–40 (до 50 — уточняйте у менеджера)	1,15 (до 27 ГГц); 1,2 (27–40)	2,4 мм вилка	латунь с золочением или нержавеющая сталь	уточняйте у менеджера
KADAMM СК-2,4(в)-2	0–40 (до 50 — уточняйте у менеджера)	1,15 (до 27 ГГц); 1,2 (27–40)	2,4 мм вилка	латунь с золочением или нержавеющая сталь	уточняйте у менеджера
KADAMM СК-2,4(в)-JBD01	0–40 (до 50 — уточняйте у менеджера)	1,15 (до 27 ГГц); 1,2 (27–40)	2,4 мм вилка	латунь с золочением или нержавеющая сталь	JBD01
KADAMM СК-2,4(в)-Н-047-1	0–50	1,3	2,4 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2
KADAMM СК-2,4(в)-Н-A220-5	0–50	1,35	2,4 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,4(в)-Н-A360-2	0–40	1,25	2,4 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-360-1
KADAMM СК-2,4(в)-Н-T50-2	0–50	-	2,4 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-300
KADAMM СК-2,4(в)-Н-T50P-4	0–50	1,3	2,4 мм вилка	пассивированная нержавеющая сталь	—
KADAMM СК-2,4(в)-У-Н-A220-1	0–50	1,3	2,4 мм вилка угловой	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,4(в)-У-Н-T50-1	0–50	1,35	2,4 мм вилка угловой	пассивированная нержавеющая сталь	—
KADAMM СК-2,4(в)-У-Н-T50P-1	0–50	1,35	2,4 мм вилка угловой	пассивированная нержавеющая сталь	—
KADAMM СК-2,4(р)	0–40 (до 50 — уточняйте у менеджера)	1,15 (до 27 ГГц); 1,2 (27–40)	2,4 мм розетка	латунь с золочением или нержавеющая сталь	уточняйте у менеджера
KADAMM СК-2,4(р)-2	0–40 (до 50 — уточняйте у менеджера)	1,15 (до 27 ГГц); 1,2 (27–40)	2,4 мм розетка	латунь с золочением или нержавеющая сталь	уточняйте у менеджера
KADAMM СК-2,4(р)-Н-A220-1	0–50	1,3	2,4 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,4(р)-Н-A360-3	0–40	1,25	2,4 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-360-1
KADAMM СК-2,4(р)-Н-T50-1	0–50	1,3	2,4 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-300
KADAMM СК-2,4(р)-Н-T50P-4	0–50	1,3	2,4 мм розетка	пассивированная нержавеющая сталь	—
KADAMM СК-2,4(р)-У-Н-T50-1	0–50	1,4	2,4 мм розетка угловой	пассивированная нержавеющая сталь	—
KADAMM СК-2,4(р)-У-Н-T50P-1	0–50	1,4	2,4 мм розетка угловой	пассивированная нержавеющая сталь	—
KADAMM СК-2,4(р)-Ф2-Н-A220-1	0–50	1,35	2,4 мм розетка фланец на 2 отверстия	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,4(р)-Ф2-Н-T50P-1	0–50	1,35	2,4 мм розетка фланец на 2 отверстия	пассивированная нержавеющая сталь	—
KADAMM СК-2,92(в)	0–40	1,15 (до 18 ГГц); 1,2 (18–40)	2,92 мм вилка	латунь с золочением или нержавеющая сталь	3506
KADAMM СК-2,92(в)-147A	0–40	1,15 (до 18 ГГц); 1,2 (18–40)	2,92 мм вилка	латунь с золочением или нержавеющая сталь	147A
KADAMM СК-2,92(в)-Н-047-1	0–40	1,25	2,92 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2
KADAMM СК-2,92(в)-Н-086-3	0–40	1,25	2,92 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316
KADAMM СК-2,92(в)-Н-141-1	0–40	1,35(0–26,5 ГГц)	2,92 мм вилка	с золочением латунь	KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1
KADAMM СК-2,92(в)-Н-A220-4	0–40	1,35	2,92 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,92(в)-Н-A360-1	0–40	1,3	2,92 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-360-1
KADAMM СК-2,92(в)-Н-A400-1	0–40	1,3	2,92 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-400-1
KADAMM СК-2,92(в)-Н-A500-1	0–26,5	1,3	2,92 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2
KADAMM СК-2,92(в)-Н-T50-1	0–40	1,25	2,92 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-300
KADAMM СК-2,92(в)-Н-T50P-4	0–40	1,25	2,92 мм вилка	пассивированная нержавеющая сталь	—
KADAMM СК-2,92(в)-Н-Z360-1	0–40	1,25	2,92 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-360-3
KADAMM СК-2,92(в)-У-Н-A220-1	0–40	1,3	2,92 мм вилка угловой	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,92(в)-У-Н-A360-1	0–40	1,35	2,92 мм вилка угловой	пассивированная нержавеющая сталь	KADAMM КС-360-1
KADAMM СК-2,92(в)-У-Н-T50-1	0–40	1,25	2,92 мм вилка угловой	пассивированная нержавеющая сталь	—
KADAMM СК-2,92(в)-У-Н-T50P-1	0–40	1,25	2,92 мм вилка угловой	пассивированная нержавеющая сталь	—
KADAMM СК-2,92(в)-У-Н-Z360-1	0–40	1,25	2,92 мм вилка угловой	пассивированная нержавеющая сталь	KADAMM КС-360-3
KADAMM СК-2,92(р)	0–40	1,15 (до 18 ГГц); 1,2 (18–40)	2,92 мм розетка	латунь с золочением или нержавеющая сталь	3506
KADAMM СК-2,92(р)-147A	0–40	1,15 (до 18 ГГц); 1,2 (18–40)	2,92 мм розетка	латунь с золочением или нержавеющая сталь	147A
KADAMM СК-2,92(р)-JB02	0–40	1,15 (до 18 ГГц); 1,2 (18–40)	2,92 мм розетка	латунь с золочением или нержавеющая сталь	JB02/JBR02
KADAMM СК-2,92(р)-JBD01	0–40	1,15 (до 18 ГГц); 1,2 (18–40)	2,92 мм розетка	латунь с золочением или нержавеющая сталь	JBD01
KADAMM СК-2,92(р)-JBD05	0–40	1,15 (до 18 ГГц); 1,2 (18–40)	2,92 мм розетка	латунь с золочением или нержавеющая сталь	JBD05
KADAMM СК-2,92(р)-UT047CLL	0–40	1,15 (до 18 ГГц); 1,2 (18–40)	2,92 мм розетка	латунь с золочением или нержавеющая сталь	UT-047C-LL
KADAMM СК-2,92(р)-Л-086-1	0–40	1,25	2,92 мм розетка	латунь	KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316
KADAMM СК-2,92(р)-Л-A220-1	0–40	1,35	2,92 мм розетка	с золочением латунь	KADAMM КС-220
KADAMM СК-2,92(р)-Н-A220-1	0–40	1,25	2,92 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,92(р)-Н-A360-1	0–40	1,3	2,92 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-360-1
KADAMM СК-2,92(р)-Н-A400-1	0–40	1,25	2,92 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-400-1
KADAMM СК-2,92(р)-Н-T50-1	0–40	1,25	2,92 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-300
KADAMM СК-2,92(р)-Н-T50P-3	0–40	1,3	2,92 мм розетка	пассивированная нержавеющая сталь	—
KADAMM СК-2,92(р)-Н-Z360-1	0–40	1,25	2,92 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-360-3
KADAMM СК-2,92(р)-П-Н-A220-1	0–40	1,25	2,92 мм розетка проходной	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,92(р)-У-Н-T50-1	0–40	1,25	2,92 мм розетка угловой	пассивированная нержавеющая сталь	—
KADAMM СК-2,92(р)-У-Н-T50P-1	0–40	1,25	2,92 мм розетка угловой	пассивированная нержавеющая сталь	—
KADAMM СК-2,92(р)-У-Н-Z360-1	0–40	1,25	2,92 мм розетка угловой	пассивированная нержавеющая сталь	KADAMM КС-360-3
KADAMM СК-2,92(р)-Ф2-Н-A220-1	0–40	1,25	2,92 мм розетка фланец на 2 отверстия	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,92(р)-Ф2-Н-A360-1	0–40	1,3	2,92 мм розетка фланец на 2 отверстия	пассивированная нержавеющая сталь	KADAMM КС-360-1
KADAMM СК-2,92(р)-Ф4-Н-A220-1	0–40	1,25	2,92 мм розетка фланец на 4 отверстия	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-2,92(р)-Ф4-Н-A360-1	0–40	1,3	2,92 мм розетка фланец на 4 отверстия	пассивированная нержавеющая сталь	KADAMM КС-360-1
KADAMM СК-3,5(в)	0–33	1,1 + 0,005·f	3,5 мм вилка	латунь с золочением или нержавеющая сталь	500
KADAMM СК-3,5(в)-147A	0–33	1,1 + 0,005·f	3,5 мм вилка	латунь с золочением или нержавеющая сталь	147A
KADAMM СК-3,5(в)-2	0–33	1,1 + 0,005·f	3,5 мм вилка	латунь с золочением или нержавеющая сталь	550
KADAMM СК-3,5(в)-205A	0–33	1,1 + 0,005·f	3,5 мм вилка	латунь с золочением или нержавеющая сталь	205A
KADAMM СК-3,5(в)-J3506	0–33	1,1 + 0,005·f	3,5 мм вилка	латунь с золочением или нержавеющая сталь	J3506
KADAMM СК-3,5(в)-Н-A220-1	0–26,5	1,25	3,5 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-3,5(в)-Н-A360-2	0–26,5	1,25	3,5 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-360-1
KADAMM СК-3,5(в)-Н-A500-2	0–26,5	1,25	3,5 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2
KADAMM СК-3,5(в)-Н-T50-1	0–26,5	1,25	3,5 мм вилка	пассивированная нержавеющая сталь	—
KADAMM СК-3,5(в)-Н-T50P-1	0–26,5	1,25	3,5 мм вилка	пассивированная нержавеющая сталь	—
KADAMM СК-3,5(в)-Н-Z360-1	0–26,5	1,25	3,5 мм вилка	пассивированная нержавеющая сталь	KADAMM КС-360-3
KADAMM СК-3,5(р)-Н-A220-1	0–26,5	1,25	3,5 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-220
KADAMM СК-3,5(р)-Н-A360-1	0–26,5	1,25	3,5 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-360-1
KADAMM СК-3,5(р)-Н-A500-2	0–26,5	1,25	3,5 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2
KADAMM СК-3,5(р)-Н-T50-1	0–26,5	1,25	3,5 мм розетка	пассивированная нержавеющая сталь	—
KADAMM СК-3,5(р)-Н-T50P-1	0–26,5	1,25	3,5 мм розетка	пассивированная нержавеющая сталь	—
KADAMM СК-3,5(р)-Н-Z360-1	0–26,5	1,25	3,5 мм розетка	пассивированная нержавеющая сталь	KADAMM КС-360-3

Прочие параметры

Параметр	Значение
Код разделки	K — KADAMM СК-2,92(в)-Н-047-1

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2КСВН. Если этот параметр для вас главный, начните с KADAMM СК-3,5(в), KADAMM СК-3,5(в)-147A и ещё 3 исполнения.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM СК-К-П по таблице; справа — сколько исполнений с такой полосой.

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM СК-К-П с наибольшим в серии КСВН 1,4.

1Два исполнения с КСВН 1,4 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,4 − 1) / (1,4 + 1) = 0,333; суммарный КСВН (1 + 0,333) / (1 − 0,333) = 2, отражается 11,1 % мощности.

2С исполнениями, у которых КСВН 1,1, та же пара даёт не больше 1,21 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.

Платы СВЧ-модулей

Кабельные сборки

Корпуса блоков

Сколько исполнений СК-К-П работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц86 исполнений

1–4 ГГц (L, S)86 исполнений

4–12 ГГц (C, X)86 исполнений

12–27 ГГц (Ku, K)86 исполнений

27–40 ГГц (Ka)73 исполнения

выше 40 ГГц23 исполнения

Сценарии по отраслям

РадиолокацияВсе 86 исполнений СК-К-П работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 86 исполнений СК-К-П работают в полосах от L до Ka. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВсе 86 исполнений СК-К-П работают в полосах C, Ku и Ka. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд СК-К-П пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Разъёмы KADAMM СК-К-П устанавливают на плату или стенку корпуса блока; центральный контакт соединяют с полосковой линией или жилой кабеля пайкой.

✓Место пайки делают как можно короче: лишняя длина вывода на высоких частотах добавляет индуктивность и отражение.

✓После монтажа проверяют КСВН ввода на рабочей частоте.

Документация и поставка

В поставку каждого исполнения KADAMM СК-К-П входят:

✓Разъём

✓Паспорт изделия

Техническое описание серии СК-К-П — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-К-П или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM СК-К-П	Разъёмы кабельные прецизионные 1,85; 2,4; 2,92 и 3,5 мм	до 67 ГГц	86	2,92 мм розетка, 2,92 мм вилка, 3,5 мм вилка, 2,4 мм вилка
KADAMM СК-К-SMA	Разъёмы кабельные SMA, SSMA, BMA, SBMA, QMA	до 30 ГГц	114	SMA вилка, SMA розетка, SMA вилка угловой, BMA розетка
KADAMM СК-8К-К	Разъёмы многоканальные, кабельные	до 40 ГГц	2	кабель, розетка, вилка
KADAMM СК-ТП-1,0	Разъёмы 1,0 мм на плату торцевые (end launch)	до 110 ГГц	2	1,0 мм
KADAMM СК-ТП-1,85	Разъёмы 1,85 мм на плату торцевые (end launch)	до 67 ГГц	4	1,85 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-К-SMA; нужно другое подключение — KADAMM СК-8К-К.

Когда выбирают Разъёмы кабельные прецизионные 1,85; 2,4; 2,92 и 3,5 мм KADAMM СК-К-П: Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.

Вопросы и ответы

Зачем затягивать соединитель тарированным ключом?+

Недотянутое соединение даёт нестабильный контакт и рост КСВН, перетянутое — деформирует центральный проводник. Момент затяжки нормирован для каждого типа соединителя.

Какой диапазон частот у изделий KADAMM СК-К-П?+

Серия СК-К-П в целом перекрывает до 67 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

У какого исполнения СК-К-П самый низкий КСВН?+

Самый низкий КСВН — 1,1 — у KADAMM СК-3,5(в), KADAMM СК-3,5(в)-147A и ещё 3 исполнения.

Как изделия KADAMM СК-К-П подключаются к тракту?+

Подключение у серии СК-К-П — 2,92 мм розетка, 2,92 мм вилка, 3,5 мм вилка, 2,4 мм вилка. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM СК-К-П отличается от KADAMM СК-К-SMA?+

KADAMM СК-К-SMA — «Разъёмы кабельные SMA, SSMA, BMA, SBMA, QMA», охват до 30 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН СК-К-П в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,4 это 2,8 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение СК-К-П?+

Назовите полный артикул из таблицы, например «KADAMM СК-1,85(в)», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM СК-К-П?+

В блоке документов — техническое описание серии СК-К-П и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Коаксиальные разъёмы →

Подбор исполнения KADAMM СК-К-П под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
