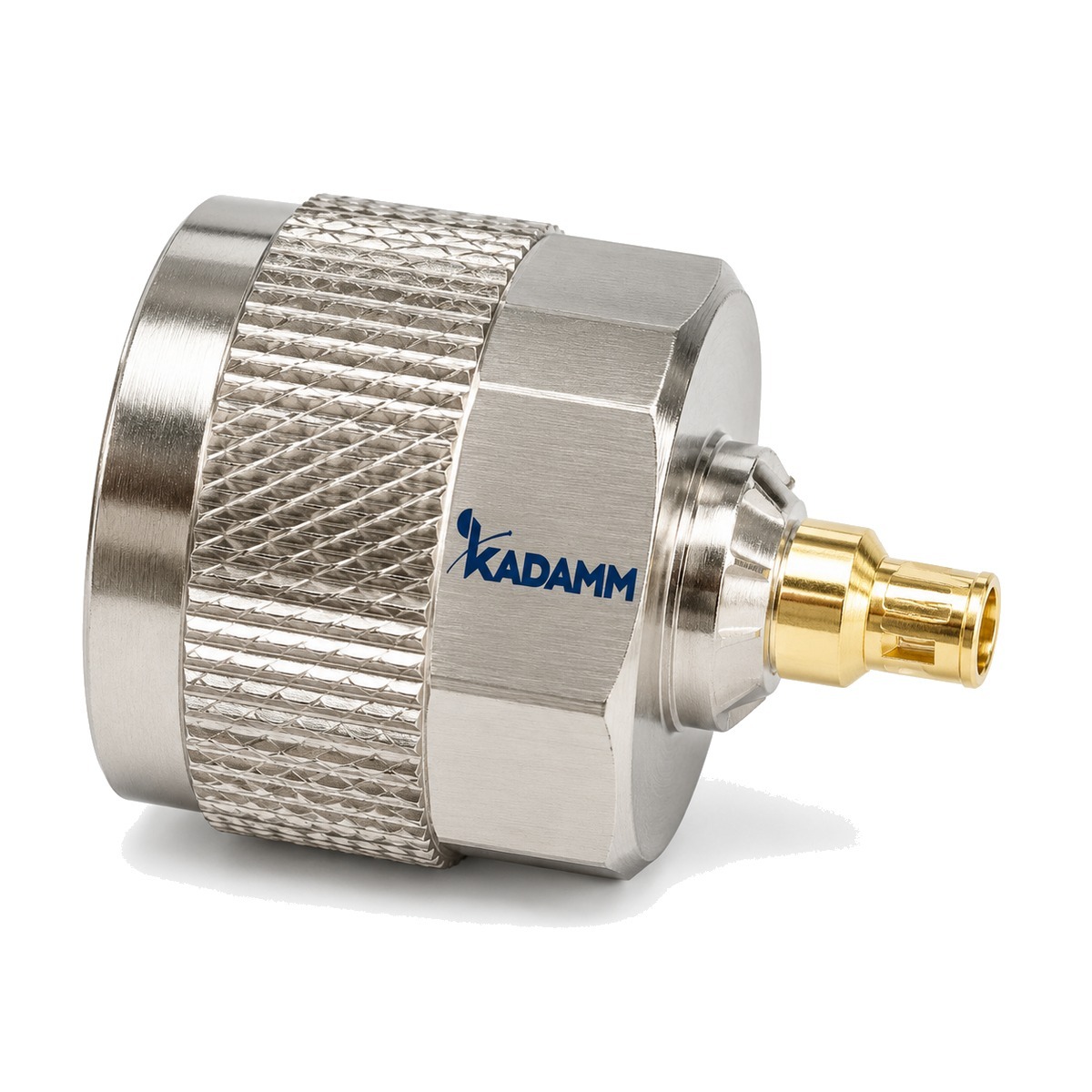

Разъёмы кабельные SMB, SMP, MCX, MMCX (защёлкивающиеся) KADAMM СК-К-М
Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-К-М: выводят высокочастотный сигнал на кабель или печатную плату.
охват частот серии до 67 ГГцисполнение 81КСВН от 1,15
▤
Подберём Разъёмы кабельные SMB, SMP, MCX, MMCX (защёлкивающиеся) СК-К-М под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →до 67 ГГц
охват частот серии
81
исполнение
от 1,15
КСВН
О серии
KADAMM СК-К-М — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 81 исполнение, общий охват частот — до 67 ГГц. Подключение — SMB розетка, SMB вилка, SMP розетка, угловой.
Внутри серии СК-К-М меняются частоты, КСВН, соединители, кабель для монтажа, материал — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Разброс по исполнениям СК-К-М: КСВН — 1,15–1,5 (при КСВН 1,5 отражается около 4 % мощности). Значения для конкретного артикула — в таблице исполнений.
Тип соединителя задаёт верхнюю частоту, а качество монтажа — реальный КСВН ввода.
Принцип работы
Разъём KADAMM СК-К-М — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-К-М собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
✓
До 67 ГГц81 исполнение, 8 рабочих полос.
✓
КСВН от 1,15Лучшее согласование в серии — у KADAMM СК-SSMP(в)-JRDW07, KADAMM СК-SSMP(р)-JB01 и ещё 2 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-К-М: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–67 ГГц |
| КСВН | от 1,15 до 1,5 |
| Соединитель | 32 варианта — по таблице исполнений |
| Кабель для монтажа | 26 вариантов — по таблице исполнений |
| Материал | 7 вариантов — по таблице исполнений |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.
КСВНПри КСВН 1,15 отражается 0,49 % падающей мощности, при КСВН 1,5 — 4 %.
Таблица исполнений
Все 81 исполнение серии СК-К-М с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Кабель для монтажа | Материал |
|---|---|---|---|---|---|
| KADAMM СК-MCX(в)-Л-086-1 | 0–6 | 1,25 | MCX вилка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | — |
| KADAMM СК-MCX(в)-У-Л-086-2 | 0–6 | 1,25 | MCX вилка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | бериллиевая бронза с золочением |
| KADAMM СК-MCX(в)-У-О-Л-RG316D-1 | 0–6 | - | MCX вилка угловой, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-MCX(р)-Л-086-1 | 0–6 | 1,2 | MCX розетка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-MMCX(в)-Л-086-1 | 0–6 | 1,25 | MMCX вилка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | латунь |
| KADAMM СК-MMCX(в)-У-Л-086-1 | 0–6 | 1,25 | MMCX вилка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | латунь |
| KADAMM СК-MMCX(р)-Л-086-1 | 0–3 | 1,2 | MMCX розетка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(в)-SFF1 | 0–4 | 1,3 | SMB вилка | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFF1,5 | 0–4 | 1,3 | SMB вилка | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFF1,5-2 | 0–4 | 1,3 | SMB вилка | SFF-50-1,5-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFT2 | 0–4 | 1,3 | SMB вилка | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFYFZ75 | 0–4 | 1,3 | SMB вилка | SFYFZ-75-2 ※ 8 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFYZ75 | 0–4 | 1,3 | SMB вилка | SFYZ-75-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SYV75 | 0–4 | 1,3 | SMB вилка | SYV-75-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-Л-086-1 | 0–6 | 1,2 | SMB вилка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(в)-У-SFF1 | 0–4 | 1,5 | SMB вилка, угловой | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-SFF1,5 | 0–4 | 1,5 | SMB вилка, угловой | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-SFF1,5-2 | 0–4 | 1,5 | SMB вилка, угловой | SFF-50-1,5-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-SFF2 | 0–4 | 1,5 | SMB вилка, угловой | SFF-50-2-2 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-SFT2 | 0–4 | 1,5 | SMB вилка, угловой | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-Л-086-1 | 0–4 | 1,3 | SMB вилка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(в)-У-О-Л-RG316D-1 | 0–3 | 1,2 | SMB вилка угловой, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(р)-LMR195 | 0–4 | 1,3 | SMB розетка | LMR195 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFF1 | 0–4 | 1,3 | SMB розетка | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFF1,5 | 0–4 | 1,3 | SMB розетка | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFF75-1,5 | 0–4 | 1,3 | SMB розетка | SFF-75-1,5-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFT2 | 0–4 | 1,3 | SMB розетка | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFT3 | 0–4 | 1,3 | SMB розетка | SFT-50-3-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFYFZ75 | 0–4 | 1,3 | SMB розетка | SFYFZ-75-2 ※ 8 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFYZ75 | 0–4 | 1,3 | SMB розетка | SFYZ-75-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SYV75 | 0–4 | 1,3 | SMB розетка | SYV-75-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SYV75-2 | 0–4 | 1,3 | SMB розетка | SYV-75-2-2 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SYVFZ75 | 0–4 | 1,3 | SMB розетка | SYVFZ-75-2-1, SYFVZ-75-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-Л-086-1 | 0–6 | 1,25 | SMB розетка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(р)-У-SFF1 | 0–4 | 1,5 | SMB розетка, угловой | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-SFF1,5 | 0–4 | 1,5 | SMB розетка, угловой | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-SFT1 | 0–4 | 1,5 | SMB розетка, угловой | SFT-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-SFT2 | 0–4 | 1,5 | SMB розетка, угловой | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-SFT3 | 0–4 | 1,5 | SMB розетка, угловой | SFT-50-3-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-Л-086-1 | 0–6 | 1,25 | SMB розетка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(р)-У-О-Л-RG316D-1 | 0–4 | 1,3 | SMB розетка угловой, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMP(в)-CXN3506 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | GORE CXN3506 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(в)-SFF1 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | SFF-50-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(в)-SFT2 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | SFT-50-2-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(в)-Л-086-1 | 0–40 | 1,4 | SMP вилка | KADAMM КС-220 | фосфористая бронза с золочением |
| KADAMM СК-SMP(р)-CXN3506 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP розетка | GORE CXN3506 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-SFF1 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP розетка | SFF-50-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-SFT2 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP розетка | SFT-50-2-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-UT85CLL | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP розетка | UT85C-LL | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-Л-047-1 | 0–40 | 1,4 | SMP розетка | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 | бериллиевая бронза |
| KADAMM СК-SMP(р)-Л-086-3 | 0–40 | 1,4 | SMP розетка | KADAMM КС-220 | бериллиевая бронза |
| KADAMM СК-SMP(р)-Л-A360-3 | 0–40 | 1,4 | SMP розетка | KADAMM КС-360-1 | бериллиевая бронза |
| KADAMM СК-SMP(р)-У-CXN3506 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP розетка, угловой | GORE CXN3506 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-У-SFF1 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP розетка, угловой | SFF-50-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-У-SFF1,5 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP розетка, угловой | SFF-50-1,5-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-У-SFT2 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP розетка, угловой | SFT-50-2-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-У-Л-086-1 | 0–40 | 1,5 | SMP розетка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | бериллиевая бронза |
| KADAMM СК-SMP(р)-У-Л-086-2 | 0–18 | 1,3 | SMP розетка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | бериллиевая бронза |
| KADAMM СК-SSMB(в)-SFF1 | 0–3 | 1,3 | SSMB вилка | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(в)-SFF1,5 | 0–3 | 1,3 | SSMB вилка | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-SFF1 | 0–3 | 1,3 | SSMB розетка | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-SFF1-2 | 0–3 | 1,3 | SSMB розетка | SFF-50-1, SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-SFT2 | 0–3 | 1,3 | SSMB розетка | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-У-SFF1 | 0–3 | 1,5 | SSMB розетка, угловой | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-У-SFF1,5 | 0–3 | 1,5 | SSMB розетка, угловой | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-У-SFF1-2 | 0–3 | 1,5 | SSMB розетка, угловой | SFF-50-1, SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMC(в)-О-Л-316-1 | 0–6 | - | SSMC вилка, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SSMC(в)-У-Л-086-1 | 0–6 | - | SSMC вилка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SSMC(в)-У-О-Л-316-1 | 0–6 | - | SSMC вилка угловой, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SSMP(в)-JRDW07 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) вилка | JRDW07 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(в)-Л-047-1 | 0–40 | 1,4 | SSMP вилка | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 | бериллиевая бронза |
| KADAMM СК-SSMP(в)-У-Л-047-1 | 0–18 | 1,3 | SSMP вилка угловой | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 | бериллиевая бронза |
| KADAMM СК-SSMP(р)-JB01 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) розетка | JB01/JBR01 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-JB02 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) розетка | JB02/JBR02 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-JRDW07 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) розетка | JRDW07 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-Л-086-1 | 0–40 | 1,4 | SSMP розетка | KADAMM КС-220 | бериллиевая бронза |
| KADAMM СК-SSMP(р)-Л-A220-1 | 0–67 | 1,5 | SSMP розетка | KADAMM КС-220 | бериллиевая бронза |
| KADAMM СК-SSMP(р)-У-JB01 | 0–65 | 1,3 (до 18 ГГц) | SSMP (SMPM) розетка, угловой | JB01/JBR01 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-У-JB02 | 0–65 | 1,3 (до 18 ГГц) | SSMP (SMPM) розетка, угловой | JB02/JBR02 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-У-JRDW07 | 0–65 | 1,3 (до 18 ГГц) | SSMP (SMPM) розетка, угловой | JRDW07 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-У-Л-086-2 | 0–50 | 1,5 | SSMP розетка угловой | KADAMM КС-220 | бериллиевая бронза |
Прочие параметры
| Параметр | Значение |
|---|---|
| Волновое сопротивление, Ом | 75 — KADAMM СК-SMB(в)-SFYFZ75, KADAMM СК-SMB(в)-SFYZ75, KADAMM СК-SMB(в)-SYV75, KADAMM СК-SMB(р)-SFF75-1,5, KADAMM СК-SMB(р)-SFYFZ75, KADAMM СК-SMB(р)-SFYZ75, KADAMM СК-SMB(р)-SYV75, KADAMM СК-SMB(р)-SYV75-2, KADAMM СК-SMB(р)-SYVFZ75 |
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.
2КСВН. Если этот параметр для вас главный, начните с KADAMM СК-SSMP(в)-JRDW07, KADAMM СК-SSMP(р)-JB01 и ещё 2 исполнения.
3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.
4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Полосы исполнений серии KADAMM СК-К-М по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM СК-К-М с наибольшим в серии КСВН 1,5.
1Два исполнения с КСВН 1,5 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,5 − 1) / (1,5 + 1) = 0,4; суммарный КСВН (1 + 0,4) / (1 − 0,4) = 2,33, отражается 16 % мощности.
2С исполнениями, у которых КСВН 1,15, та же пара даёт не больше 1,32 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Платы СВЧ-модулей
Кабельные сборки
Корпуса блоков
Сколько исполнений СК-К-М работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
ниже 1 ГГц81 исполнение
1–4 ГГц (L, S)81 исполнение
4–12 ГГц (C, X)41 исполнение
12–27 ГГц (Ku, K)29 исполнений
27–40 ГГц (Ka)27 исполнений
выше 40 ГГц9 исполнений
Сценарии по отраслям
РадиолокацияВсе 81 исполнение СК-К-М работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВсе 81 исполнение СК-К-М работают в полосах от L до Ka. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 41 исполнение СК-К-М, например KADAMM СК-MCX(в)-Л-086-1. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд СК-К-М пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Разъёмы KADAMM СК-К-М устанавливают на плату или стенку корпуса блока; центральный контакт соединяют с полосковой линией или жилой кабеля пайкой.
✓Место пайки делают как можно короче: лишняя длина вывода на высоких частотах добавляет индуктивность и отражение.
✓После монтажа проверяют КСВН ввода на рабочей частоте.
Документация и поставка
В поставку каждого исполнения KADAMM СК-К-М входят:
✓Разъём
✓Паспорт изделия
Техническое описание серии СК-К-М — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-К-М или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-К-М | Разъёмы кабельные SMB, SMP, MCX, MMCX (защёлкивающиеся) | до 67 ГГц | 81 | SMB розетка, SMB вилка, SMP розетка, угловой |
| KADAMM СК-К-SMA | Разъёмы кабельные SMA, SSMA, BMA, SBMA, QMA | до 30 ГГц | 114 | SMA вилка, SMA розетка, SMA вилка угловой, BMA розетка |
| KADAMM СК-8К-К | Разъёмы многоканальные, кабельные | до 40 ГГц | 2 | кабель, розетка, вилка |
| KADAMM СК-ТП-1,0 | Разъёмы 1,0 мм на плату торцевые (end launch) | до 110 ГГц | 2 | 1,0 мм |
| KADAMM СК-ТП-1,85 | Разъёмы 1,85 мм на плату торцевые (end launch) | до 67 ГГц | 4 | 1,85 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-К-SMA; нужно другое подключение — KADAMM СК-8К-К.
Когда выбирают Разъёмы кабельные SMB, SMP, MCX, MMCX (защёлкивающиеся) KADAMM СК-К-М: Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Вопросы и ответы
