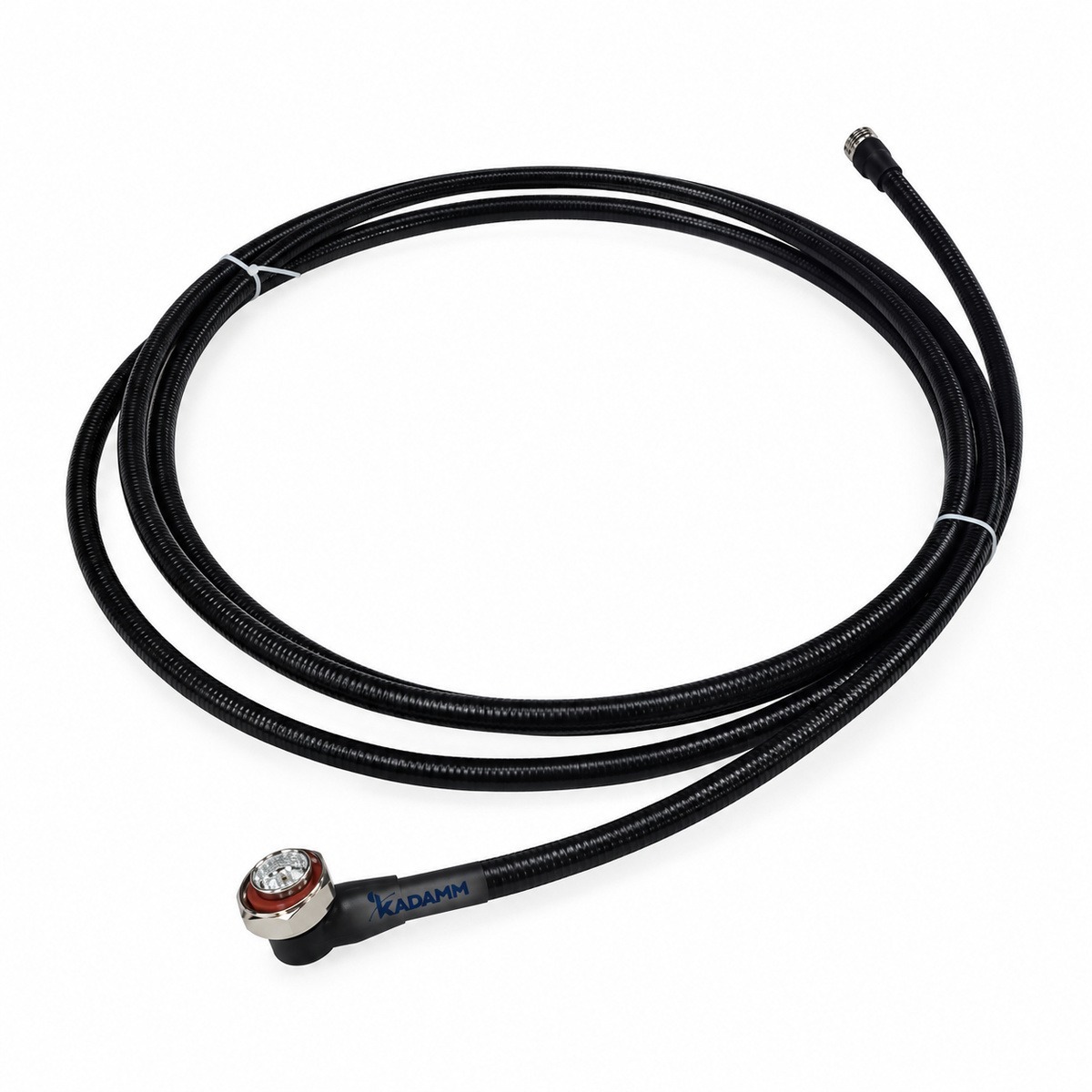

Разъёмы кабельные для фидеров: DC–11000 МГц.
Что представляет собой устройство
KADAMM СК-Ф — разъёмы кабельные для фидеров. Коаксиальные соединители и переходы связывают элементы тракта: вилка стыкуется с розеткой того же типа, переход соединяет разные типы. Каждый переход добавляет небольшое ослабление и точку возможной интермодуляции, поэтому их число в тракте стараются свести к минимуму.
Основные параметры тракта: допустимая мощность — 600–3000 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (вилка), 4.3-10 (розетка), 7/16 DIN (вилка), 7/16 DIN (розетка), N (вилка), N (розетка).
В серии 18 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Разъём / кабель, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Защита, Вносимые потери) — по ней выбирают нужную модель.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу СК-Ф с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–11000 МГц |
| Мощность | 600–3000 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка), 4.3-10 (розетка), 7/16 DIN (вилка), 7/16 DIN (розетка), N (вилка), N (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Разъём / кабель | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|

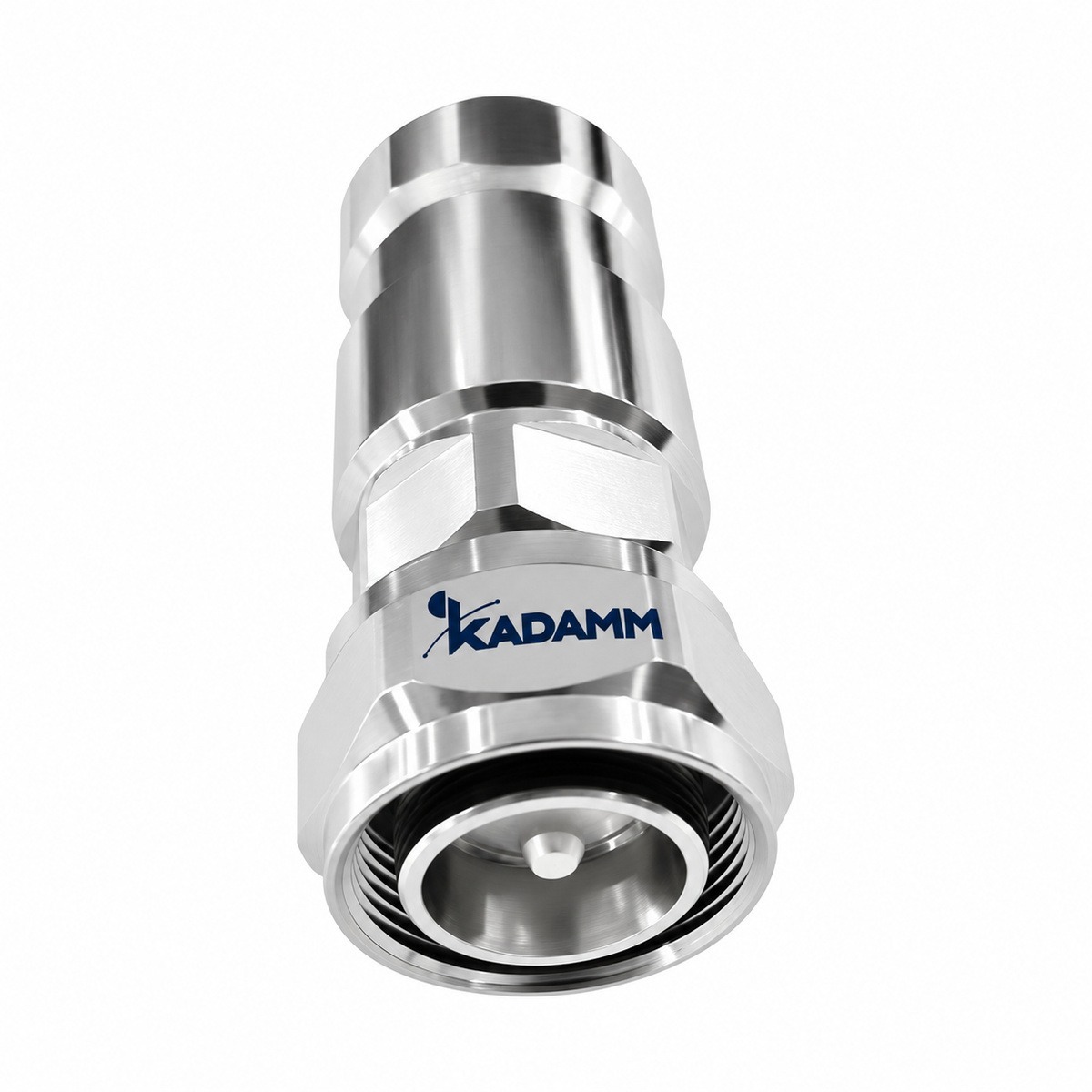

| KADAMM СК-4.3-10(В)-12С | 4.3-10(В)-12С | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−160 дБн | уточняйте у менеджера | — | — | — |
| KADAMM СК-4.3-10(В)-12С-У | 4.3-10(В)-12С-У | DC–6000 | уточняйте у менеджера | ≤1,10 (DC–3 ГГц), ≤1,25 (3–6 ГГц) | ≤−155 дБн | уточняйте у менеджера | −40…+85 °C | IP67 | — |

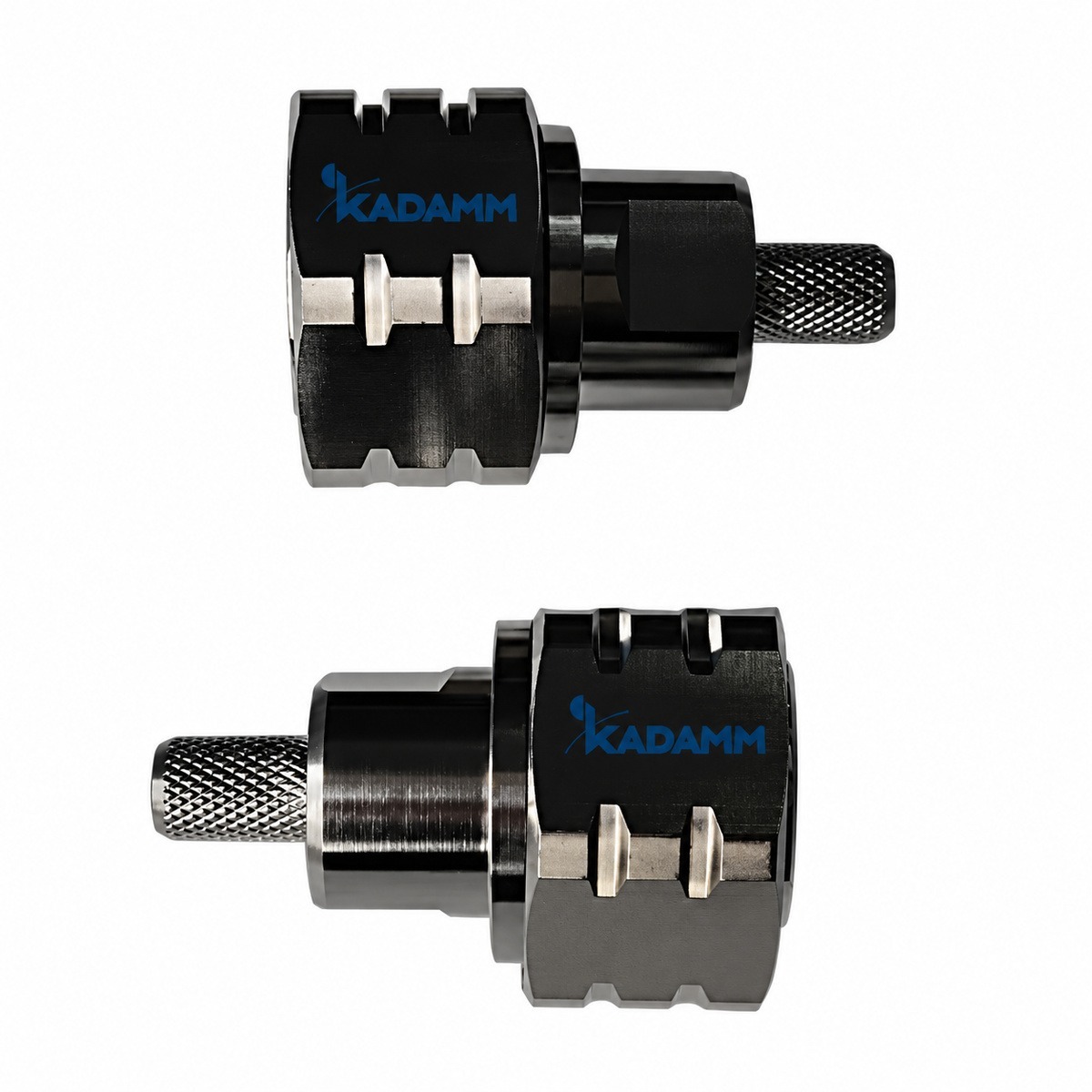

| KADAMM СК-4.3-10(В)-240 | 4.3-10(В)-240 | DC–3000 | уточняйте у менеджера | ≤ 1,12 | ≤−160 дБн | 4.3-10 (вилка) | −40…+85 °C | — | ≤0,1 дБ |

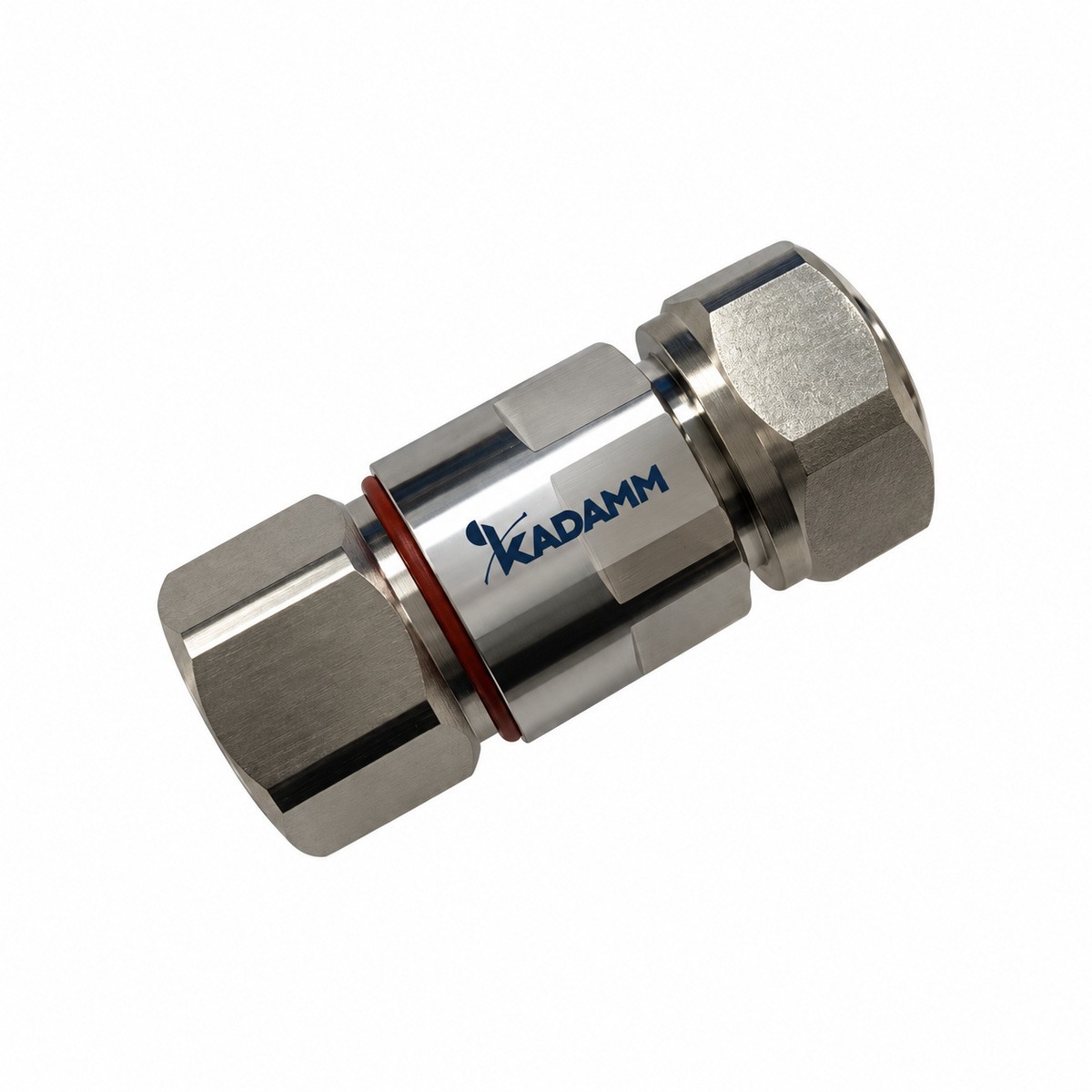

| KADAMM СК-4.3-10(Р)-12 | 4.3-10(Р)-12 | DC–6000 | уточняйте у менеджера | ≤1,15(DC–3 ГГц) | ≤−155 дБн | 4.3-10 (розетка) | — | IP67 | — |

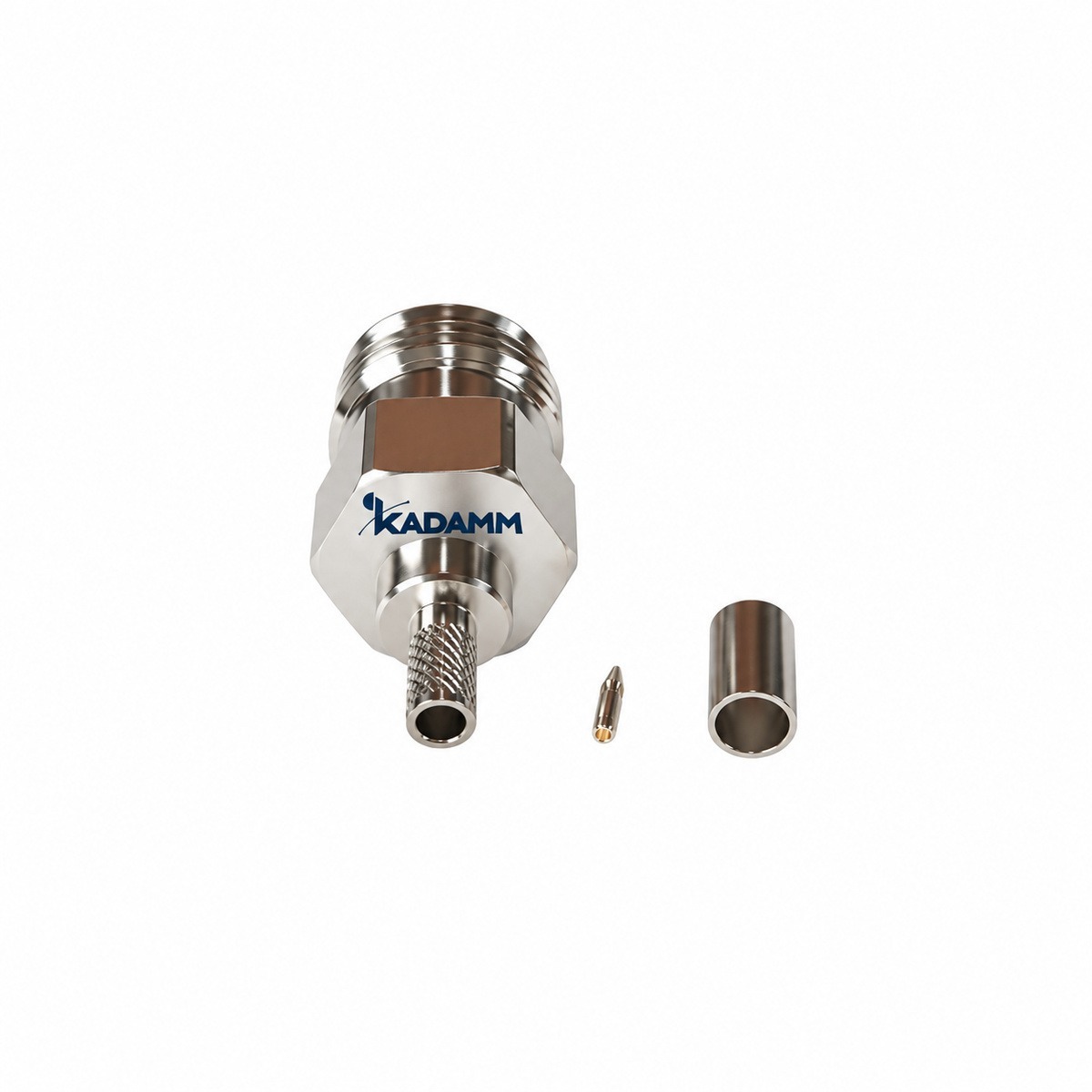

| KADAMM СК-4.3-10(Р)-240 | 4.3-10(Р)-240 | DC–3000 | уточняйте у менеджера | ≤1,20 | — | 4.3-10 (розетка) | −40…+85 °C | — | ≤0,5 дБ |

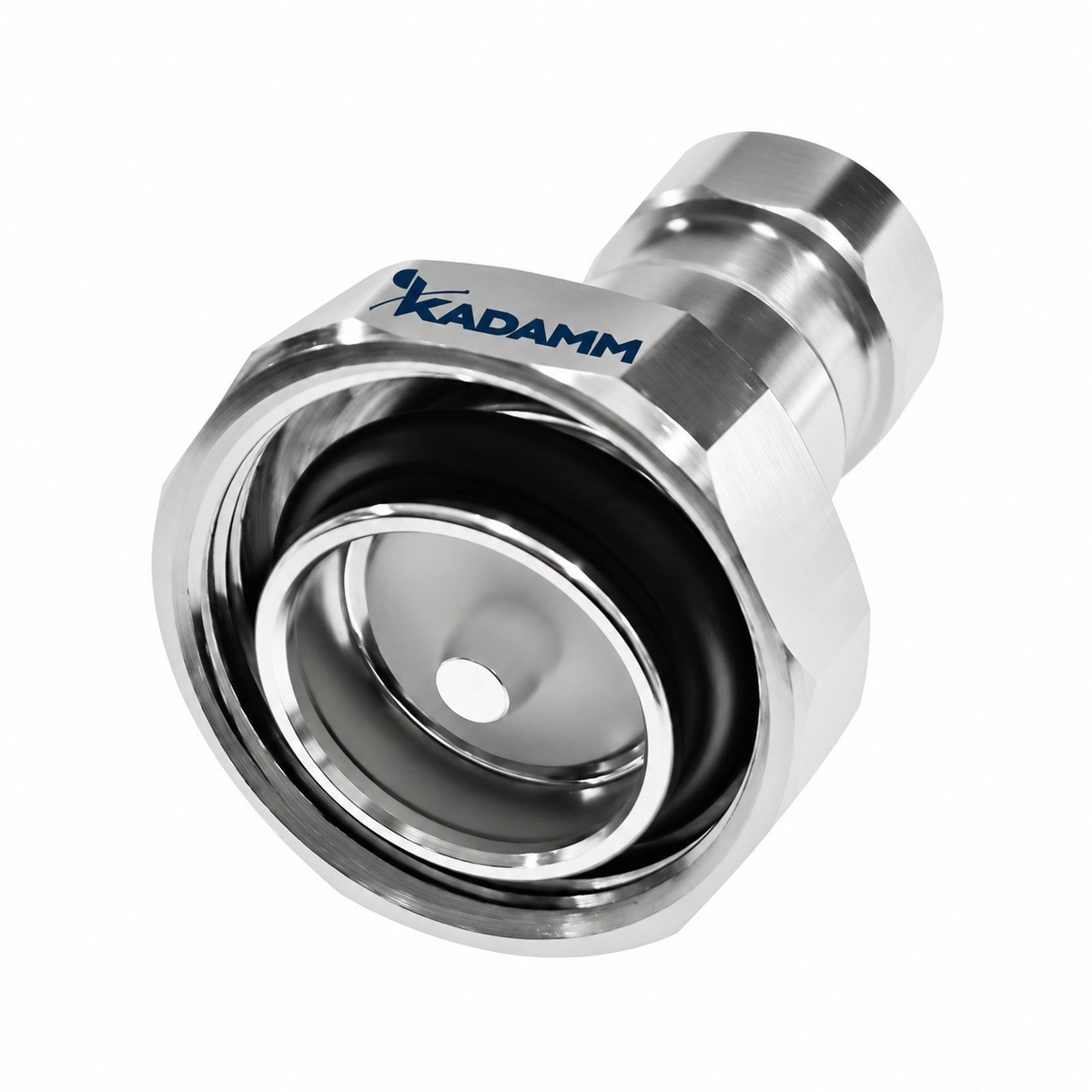

| KADAMM СК-7/16(В)-12С | 7/16(В)-12С | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |

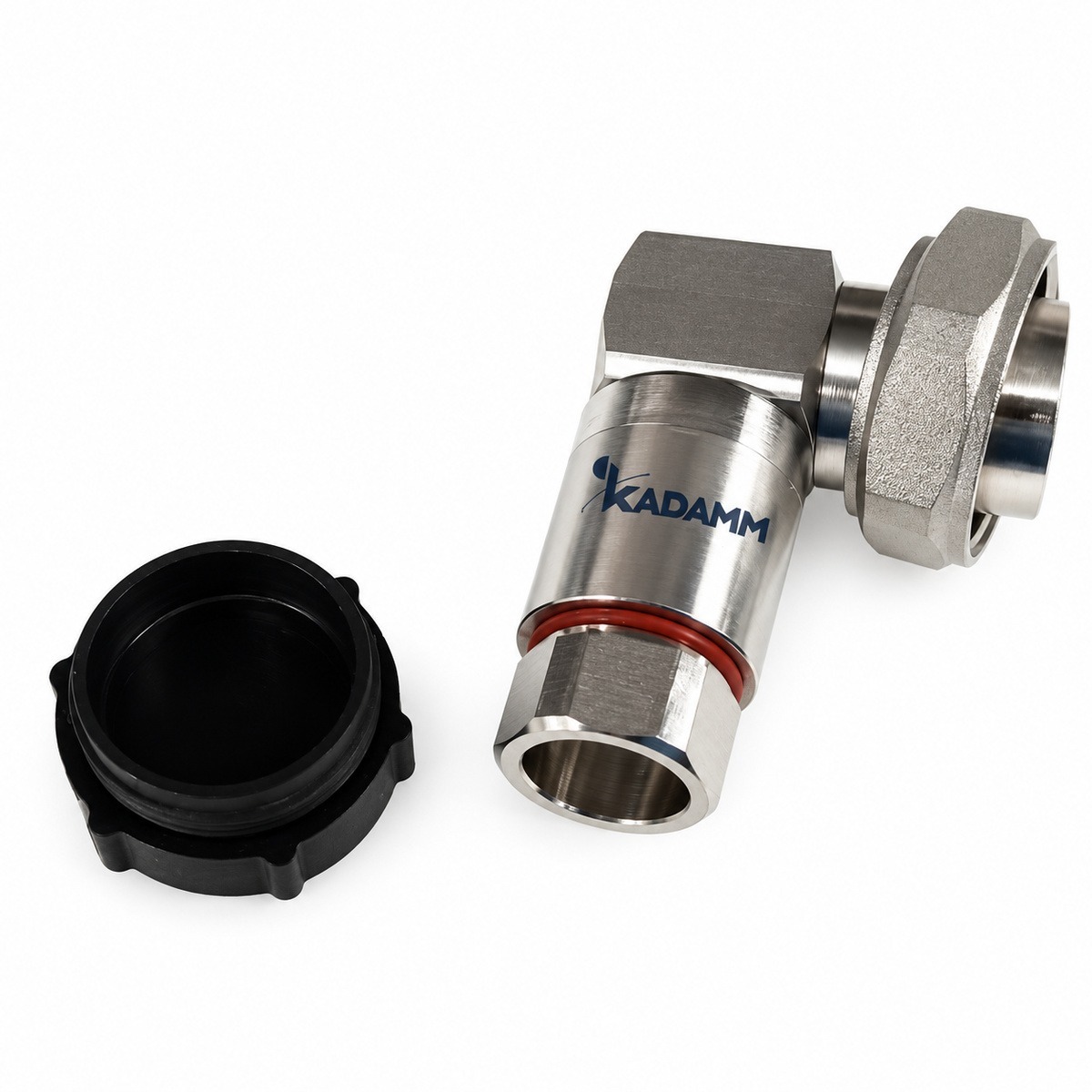

| KADAMM СК-7/16(В)-12С-У | 7/16(В)-12С-У | DC–3000 | уточняйте у менеджера | ≤ 1,10 | — | 7/16 DIN (вилка) | −40…+85 °C | — | — |

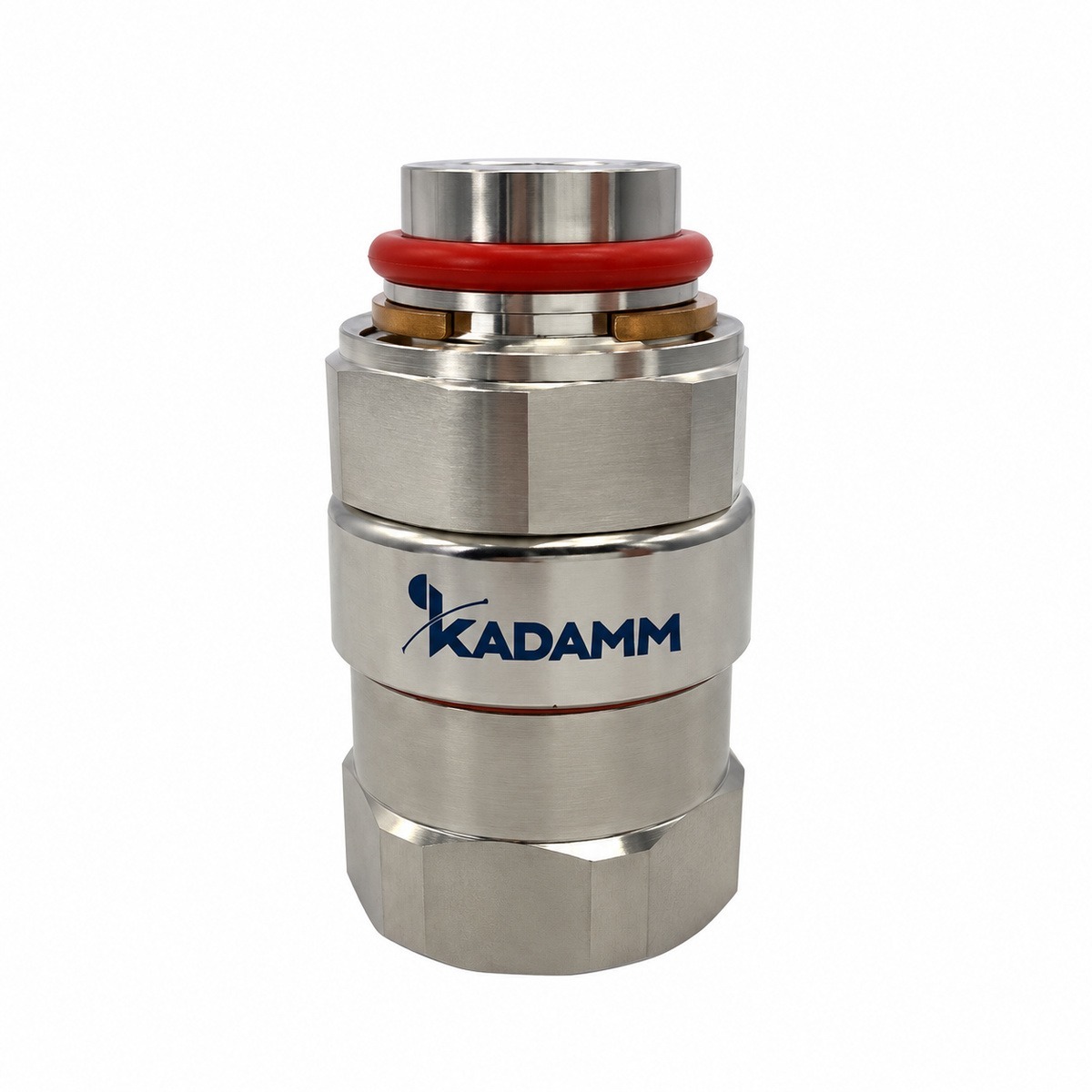

| KADAMM СК-7/16(В)-78 | 7/16(В)-78 | DC–3000 | уточняйте у менеджера | ≤ 1,10 | — | 7/16 DIN (вилка) | −40…+85 °C | — | — |

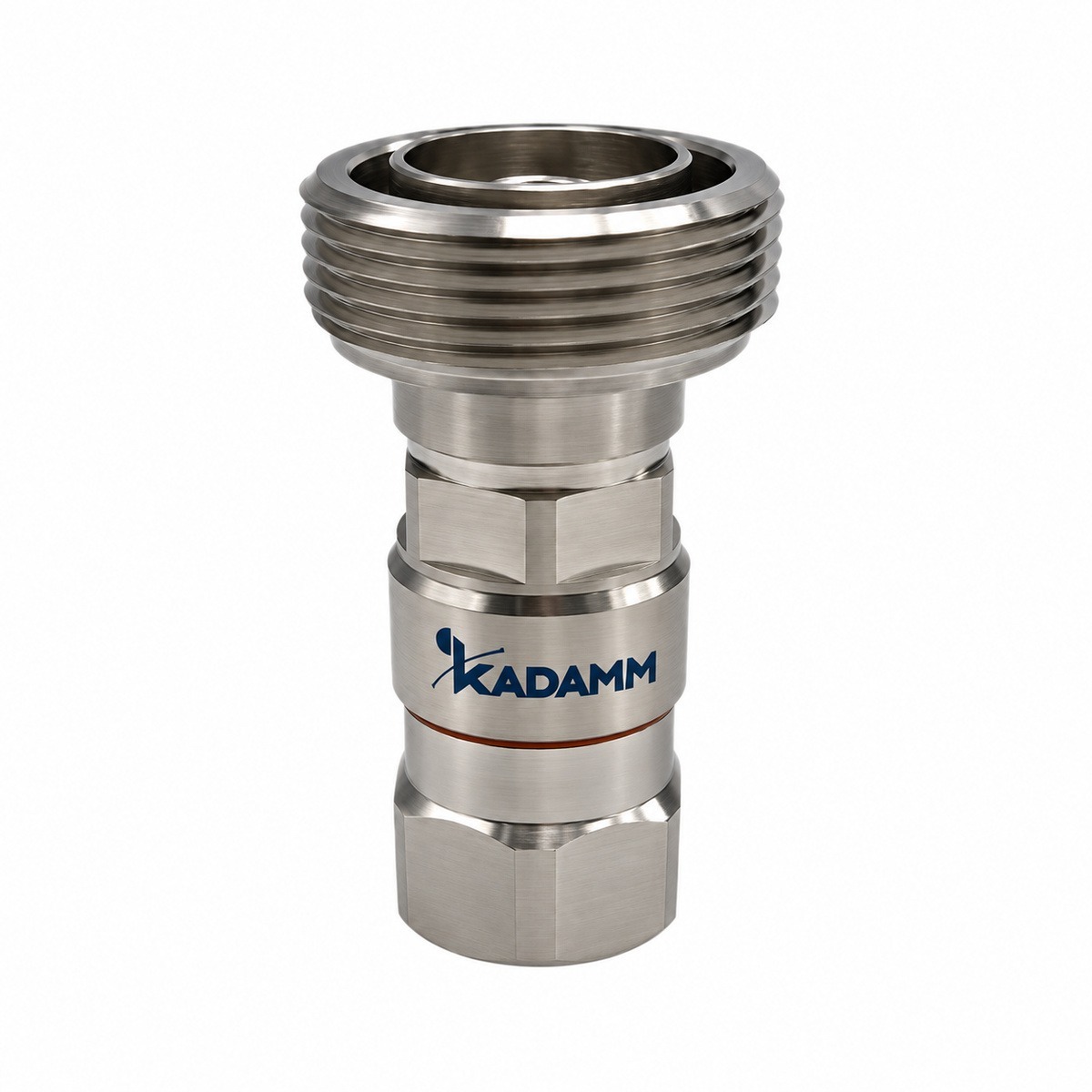

| KADAMM СК-7/16(Р)-12 | 7/16(Р)-12 | DC–11000 | 3 кВт | ≤ 1,10 | — | 7/16 DIN (розетка) | −40…+85 °C | — | — |

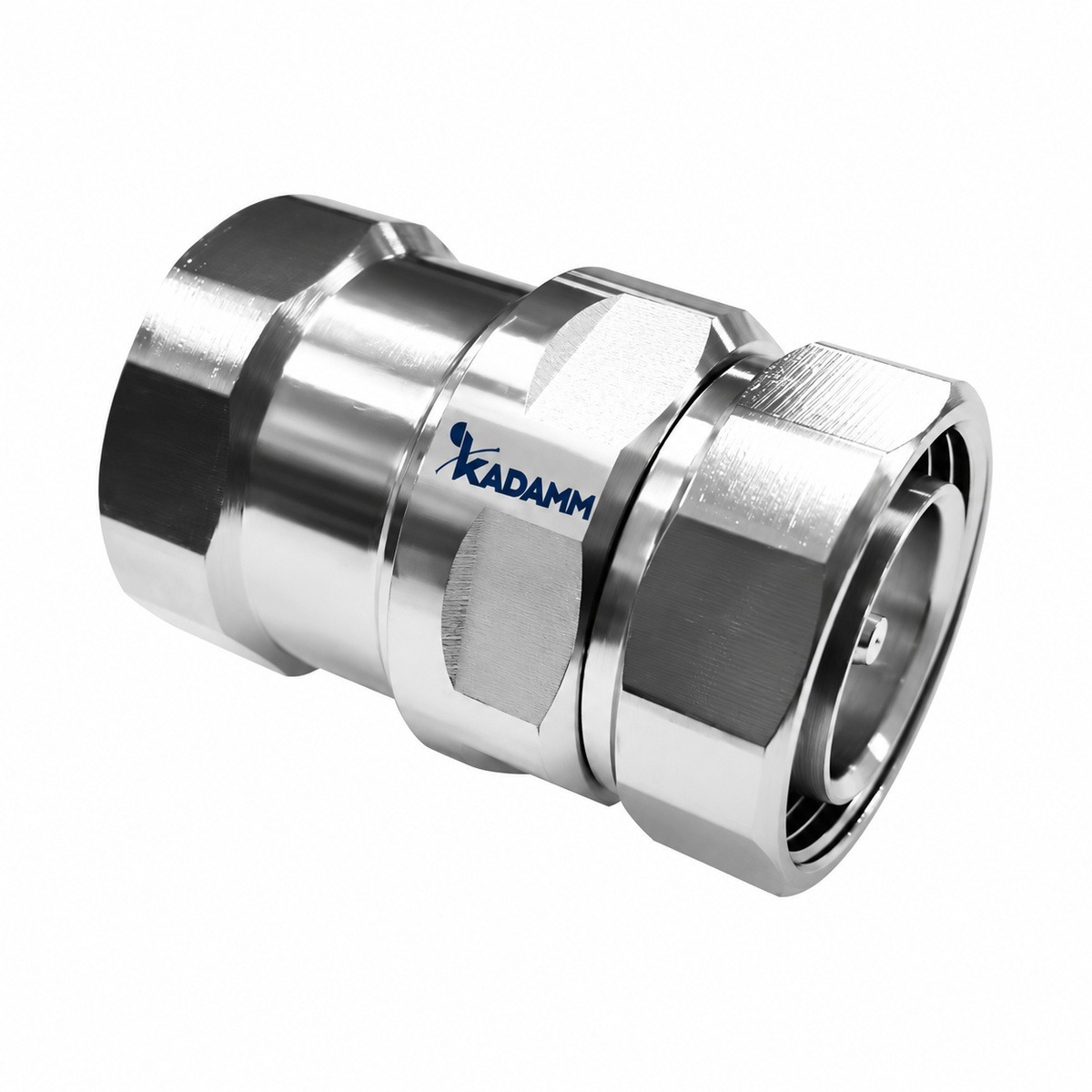

| KADAMM СК-7/16(Р)-78 | 7/16(Р)-78 | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |

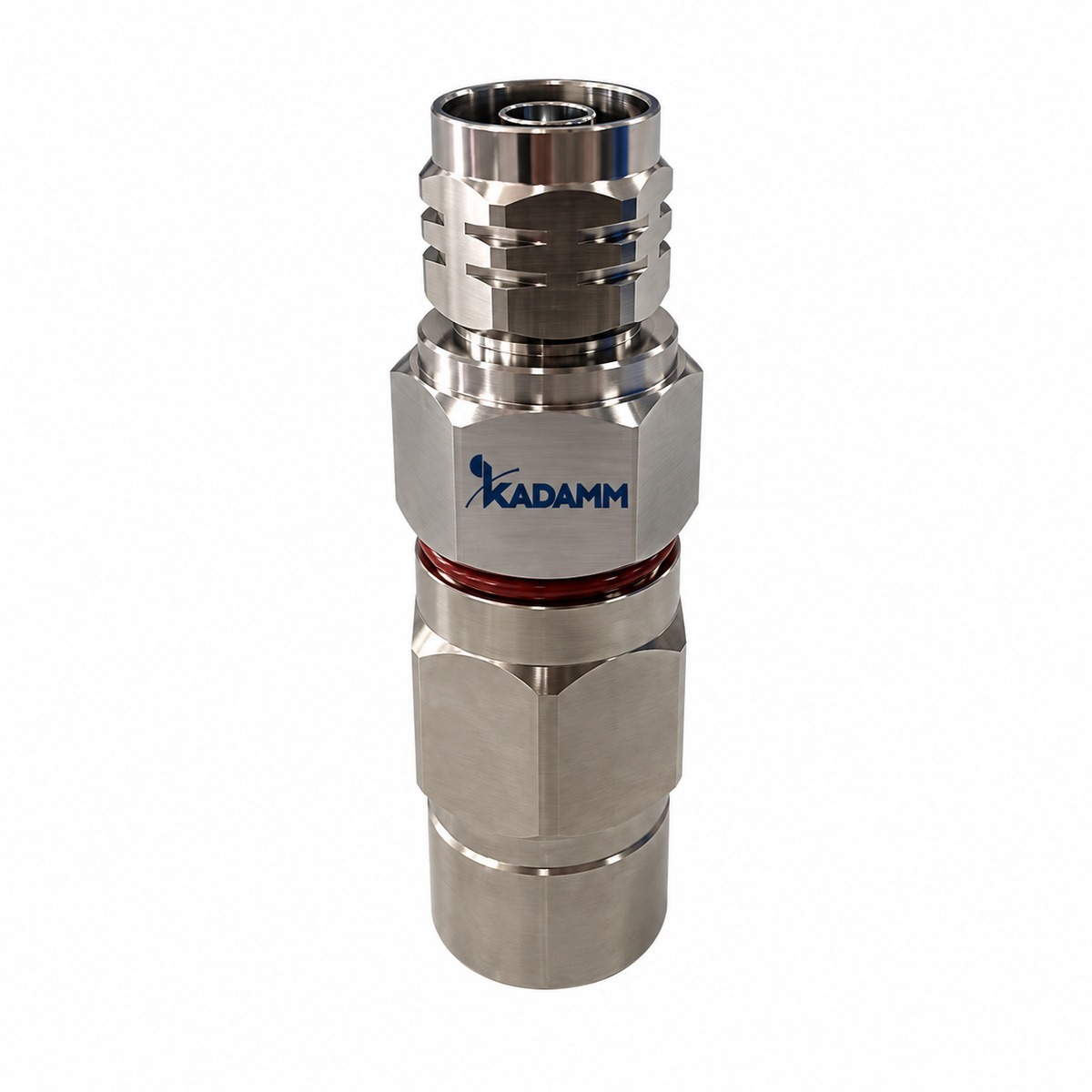

| KADAMM СК-N(В)-12 | N(В)-12 | 0,3–3000 | 0,6 кВт | уточняйте у менеджера | — | N (вилка) | — | — | 0,05 дБ |

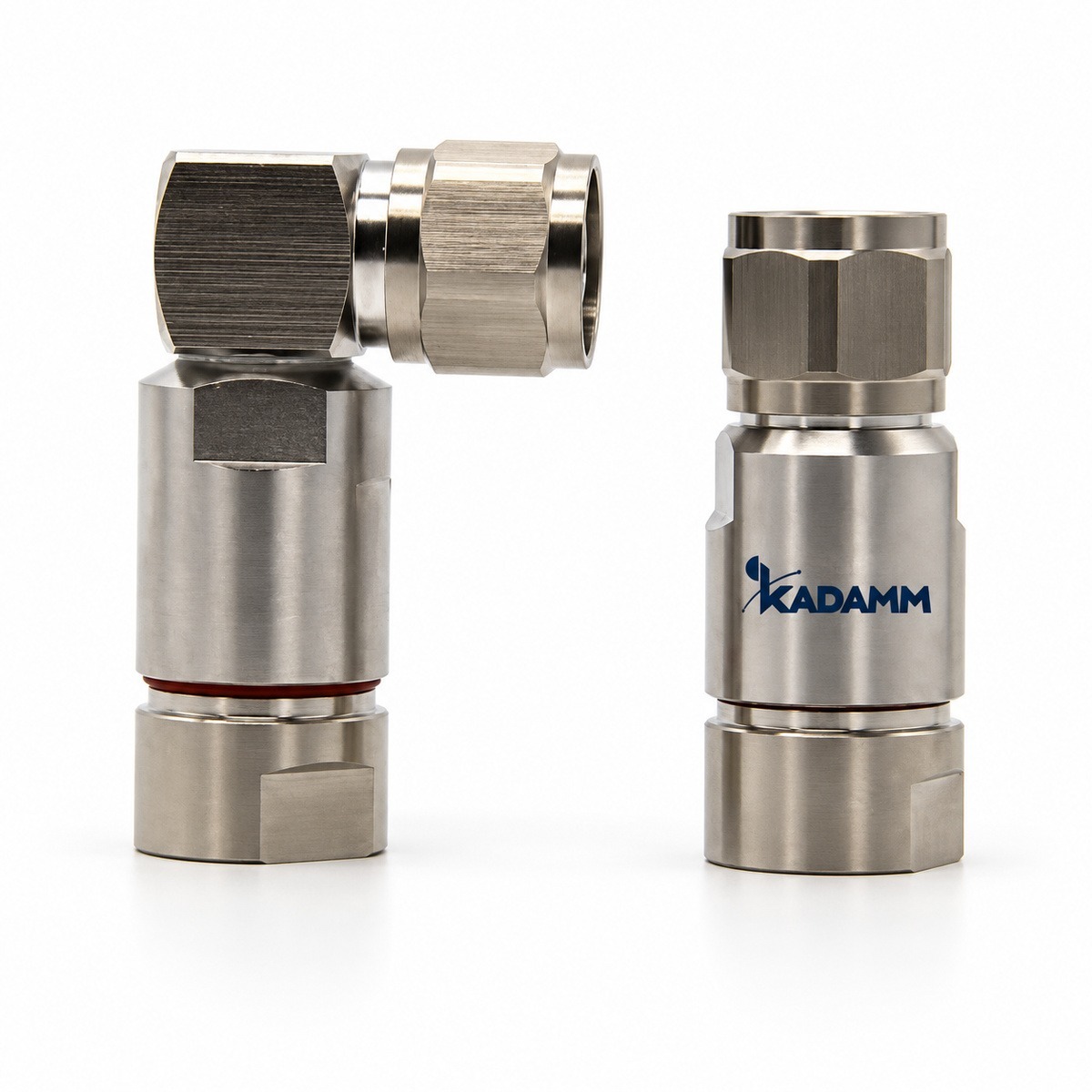

| KADAMM СК-N(В)-12-У | N(В)-12-У | DC–3000 | уточняйте у менеджера | ≤ 1,15 | — | N (вилка) | −40…+85 °C | — | — |

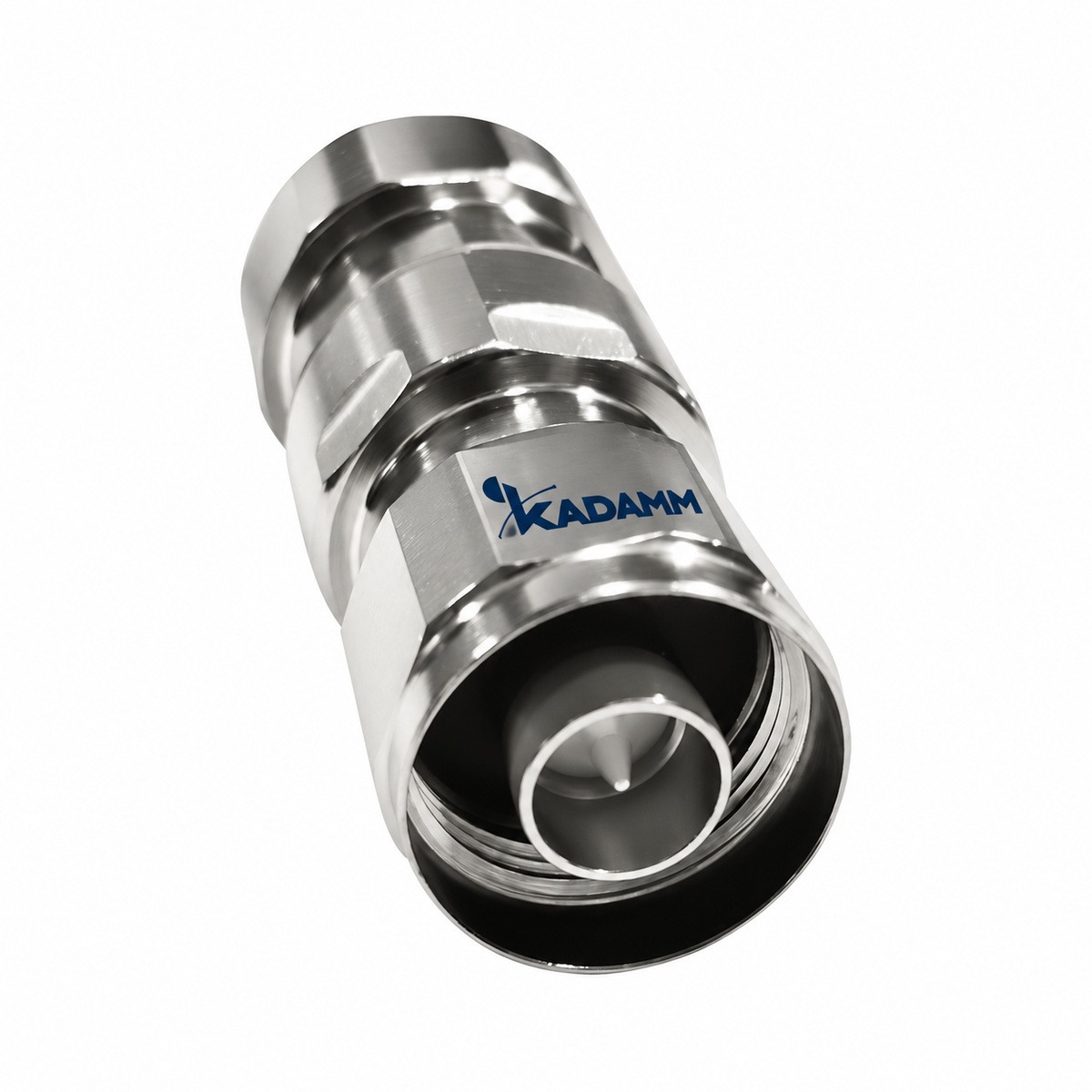

| KADAMM СК-N(В)-12С | N(В)-12С | DC–6000 | уточняйте у менеджера | ≤1,20 | ≤−155 дБн | N (вилка) | — | IP68 | — |

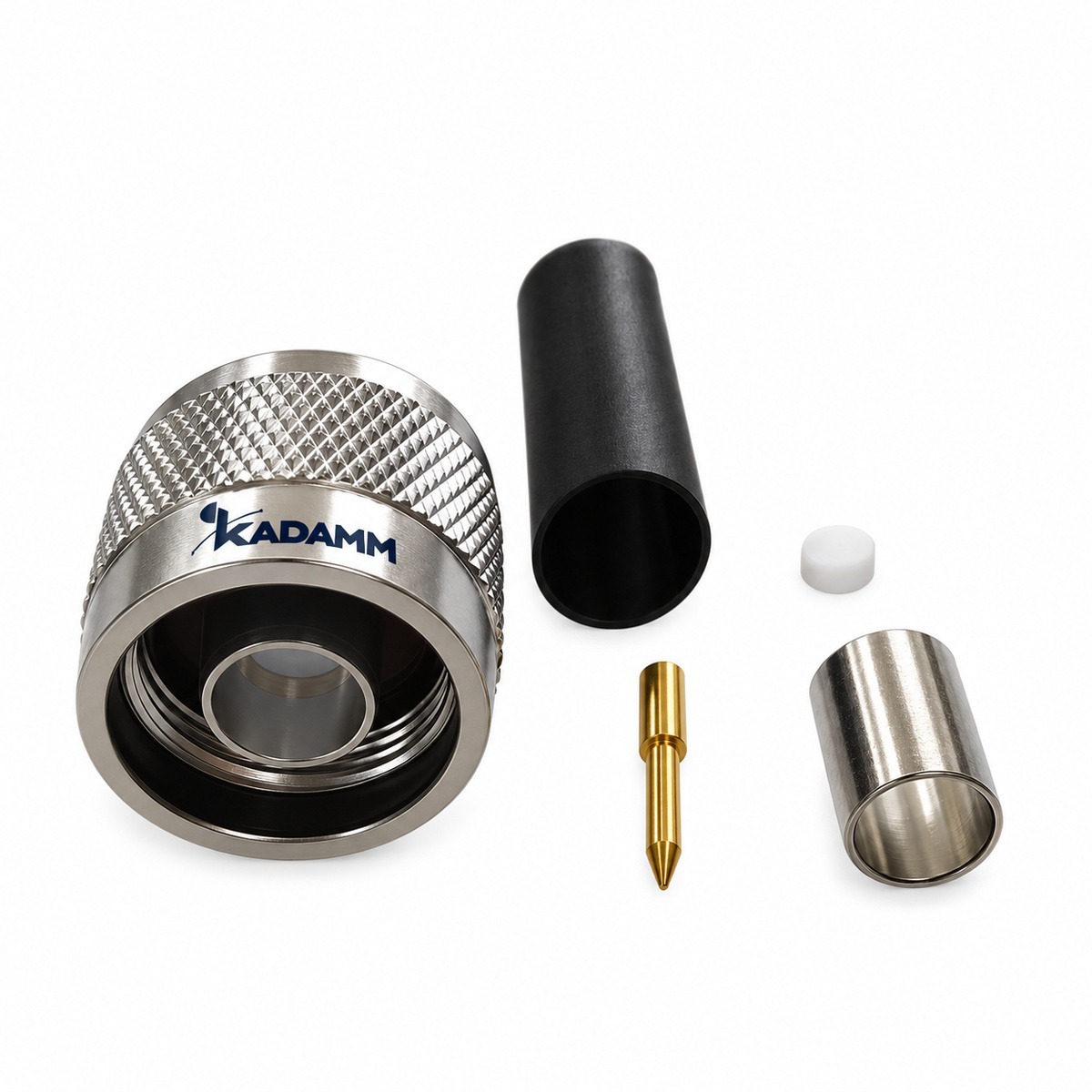

| KADAMM СК-N(В)-240 | N(В)-240 | DC–3000 | уточняйте у менеджера | ≤1,20 | — | N (вилка) | −40…+85 °C | — | ≤0,5 дБ |

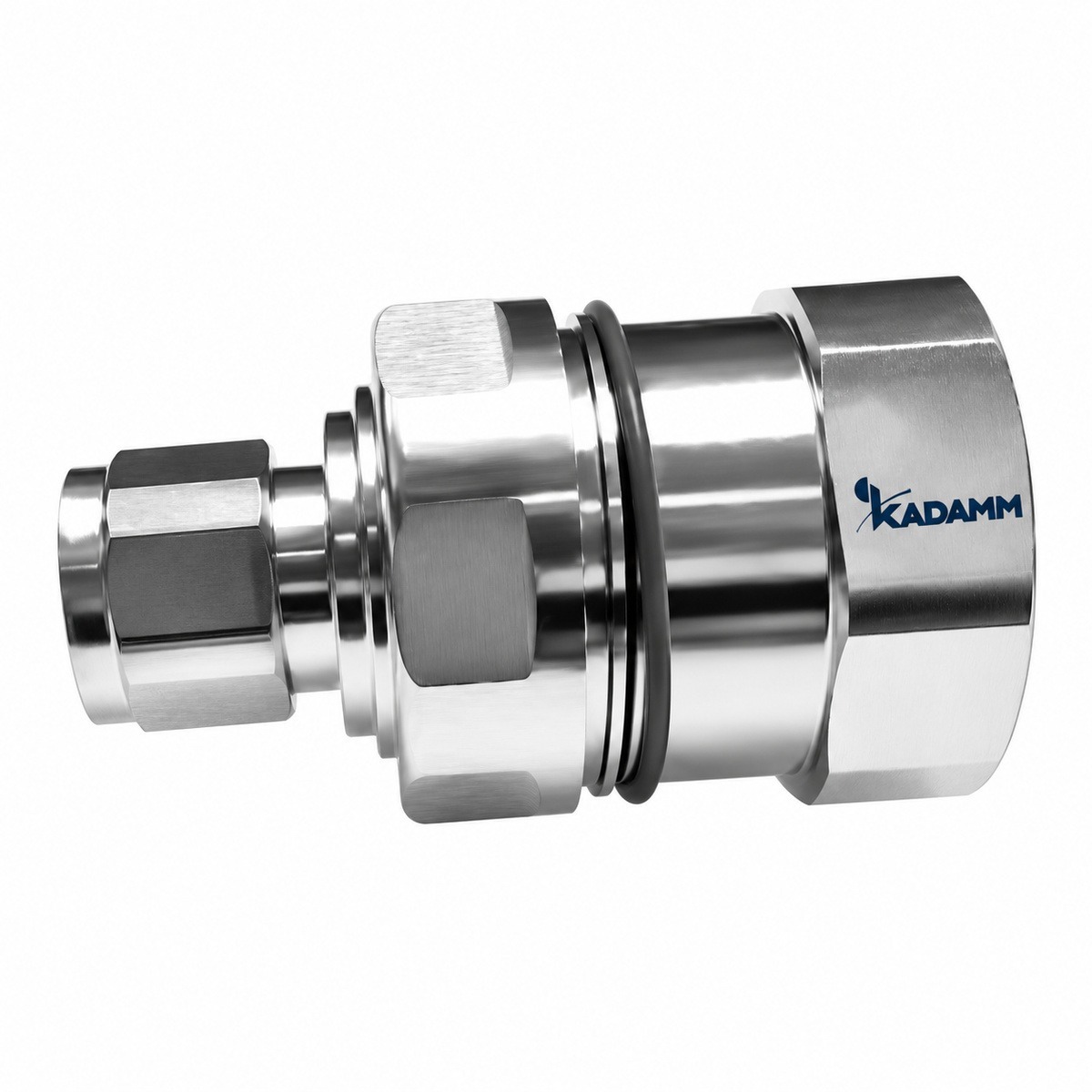

| KADAMM СК-N(В)-78 | N(В)-78 | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |
| KADAMM СК-N(Р)-12 | N(Р)-12 | DC–6000 | уточняйте у менеджера | ≤1,20 | ≤−155 дБн | N (розетка) | — | IP68 | — |

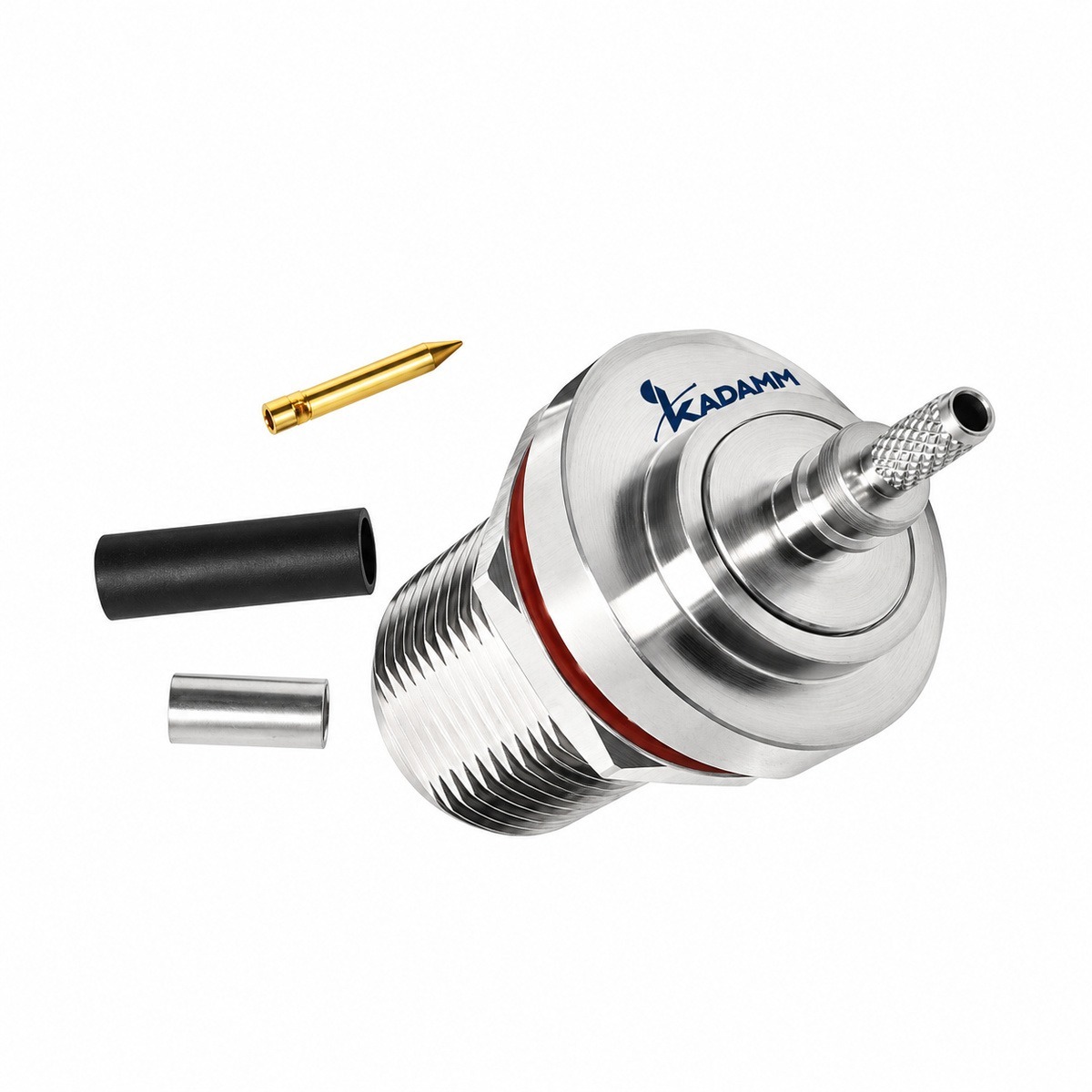

| KADAMM СК-N(Р)-174 | N(Р)-174 | DC–6000 | уточняйте у менеджера | ≤1,10 | — | N (розетка) | −40…+85 °C | — | ≤0,5 дБ |

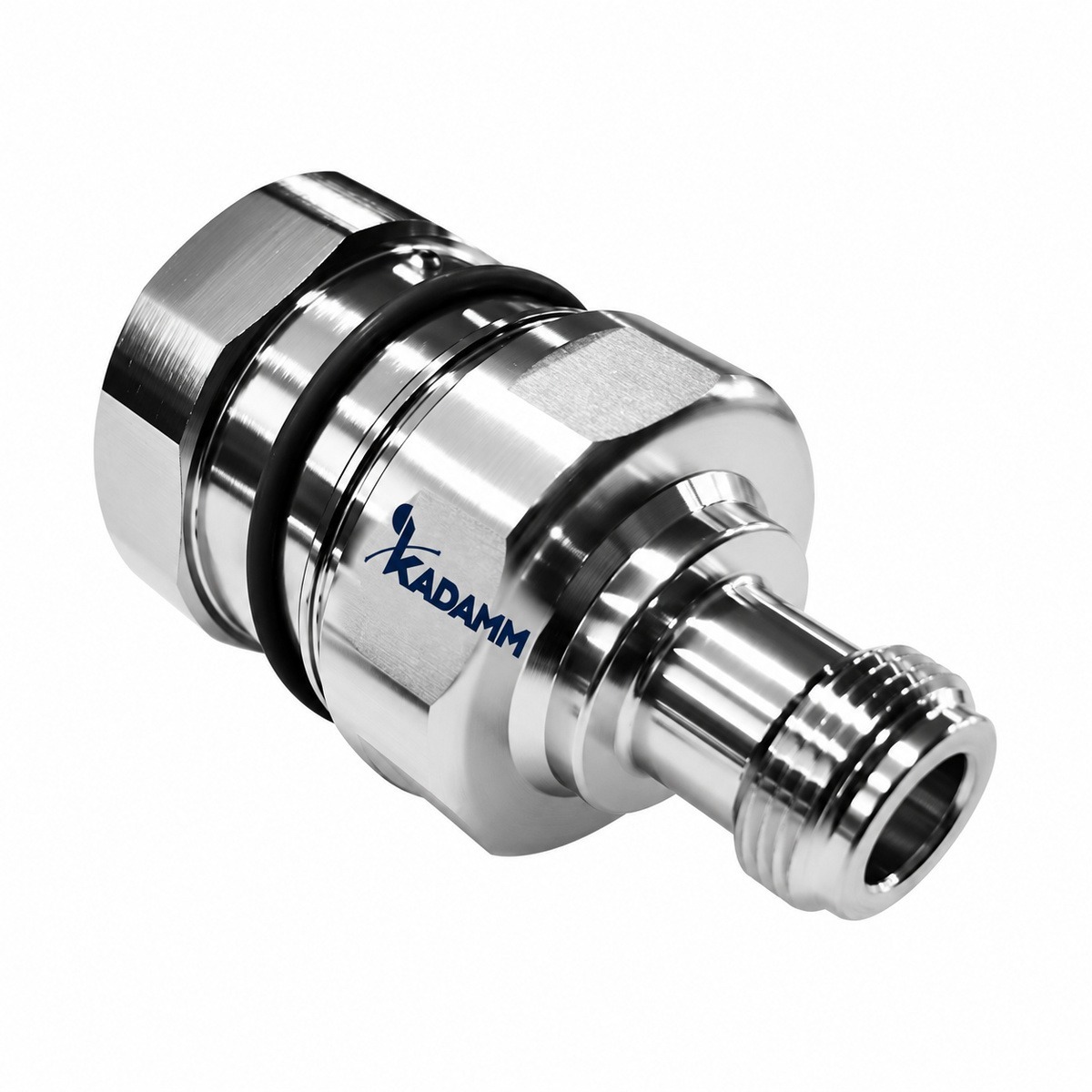

| KADAMM СК-N(Р)-78 | N(Р)-78 | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание СК-Ф.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для СК-Ф.
Применение
Применение — соединение кабелей, антенн и пассивных элементов, переход между типами разъёмов оборудования.
Сети и службы в полосах СК-Ф:
Перед заказом KADAMM СК-Ф сверьте с проектом:
- Частоты оборудования — внутри 0–11000 МГц
- Разъёмы — 4.3-10 (вилка), 4.3-10 (розетка), 7/16 DIN (вилка), 7/16 DIN (розетка), N (вилка), N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 4.3-10 (вилка), 4.3-10 (розетка), 7/16 DIN (вилка), 7/16 DIN (розетка), N (вилка), N (розетка).
- После затяжки соединения СК-Ф на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление СК-Ф включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание СК-Ф и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM СК-Ф и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора СК-Ф пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
