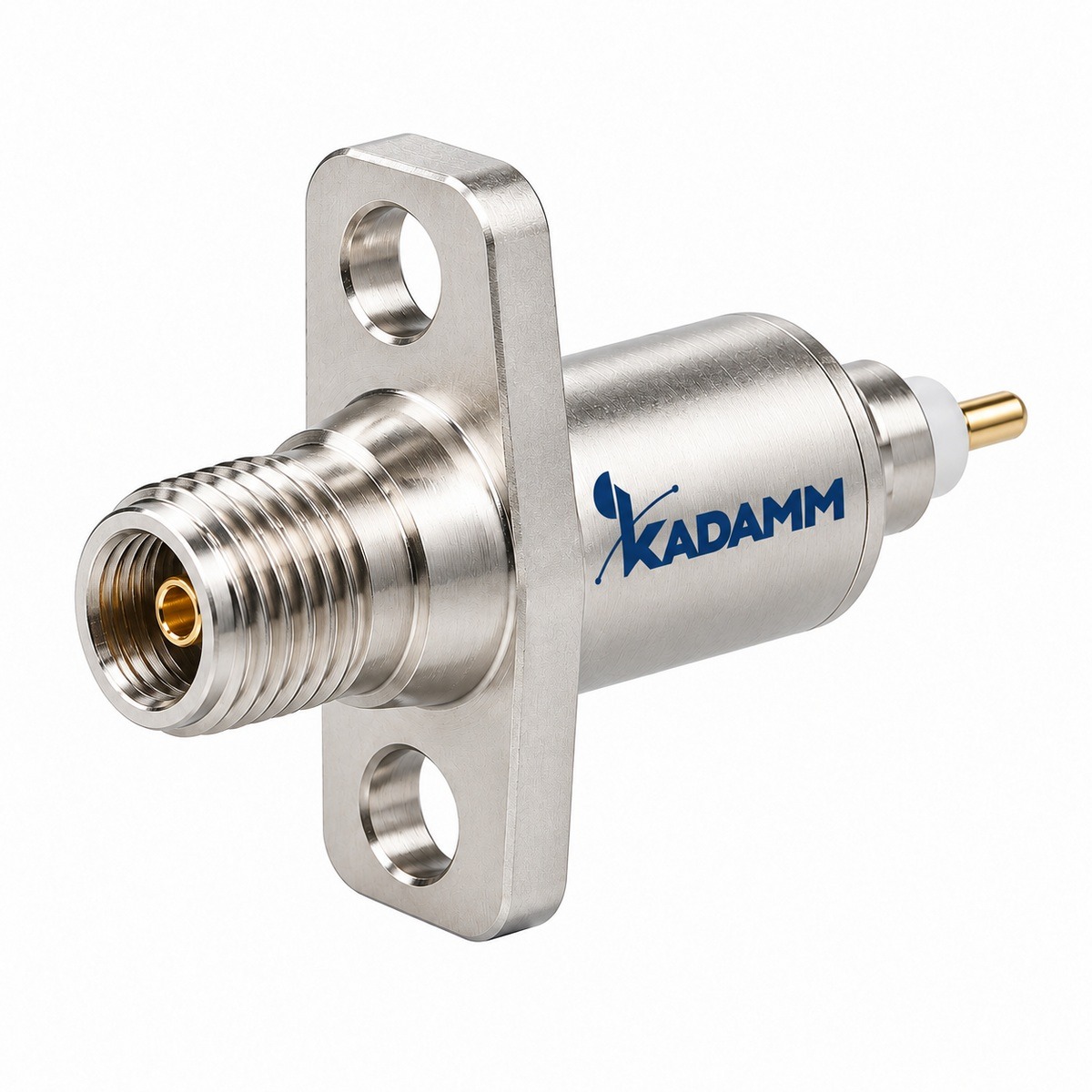

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-0,8: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-0,8 — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 2 исполнения, общий охват частот — до 145 ГГц. Подключение — 0,8 мм.
Внутри серии СК-0,8 меняются соединители — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Принцип работы
Разъём KADAMM СК-0,8 — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-0,8 собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода.
Ключевые особенности
2 исполнения, 1 рабочая полоса.
0,8 мм (вилка) — у 1 исполнения; 0,8 мм (розетка) — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-0,8: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Соединитель | 0,8 мм (вилка); 0,8 мм (розетка) |
| Диапазон частот, ГГц | 0–145 |
| КСВН, не более | 1,60 |
| Число соединений, не менее | 100 |
| Корпус | нержавеющая сталь, пассивированная |
| Центральный контакт | бериллиевая бронза, золочение |
| Изолятор | PEI |
| Стандарт интерфейса | IEC-61169 |
| Длина вывода, мм | 1,01 |
| Рабочая температура, °C | −40…+85 |
Как читать характеристики
Таблица исполнений
Все 2 исполнения серии СК-0,8 с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Соединитель |
|---|---|
| KADAMM СК-0,8(в) | 0,8 мм (вилка) |
| KADAMM СК-0,8(р) | 0,8 мм (розетка) |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии СК-0,8 и что из этого следует для монтажа.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-0,8 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-0,8 входят:
Техническое описание серии СК-0,8 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-0,8 или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-0,8 | Разъёмы приборные 0,8 мм | до 145 ГГц | 2 | 0,8 мм |
| KADAMM СК-ТП-1,0 | Разъёмы 1,0 мм на плату торцевые (end launch) | до 110 ГГц | 2 | 1,0 мм |
| KADAMM СК-ТП-1,85 | Разъёмы 1,85 мм на плату торцевые (end launch) | до 67 ГГц | 4 | 1,85 мм |
| KADAMM СК-ТП-2,4 | Разъёмы 2,4 мм на плату торцевые (end launch) | до 50 ГГц | 6 | 2,4 мм |
| KADAMM СК-ТП-2,92 | Разъёмы 2,92 мм на плату торцевые (end launch) | до 40 ГГц | 7 | 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-ТП-1,0.
