Разделитель постоянного тока.
О модели

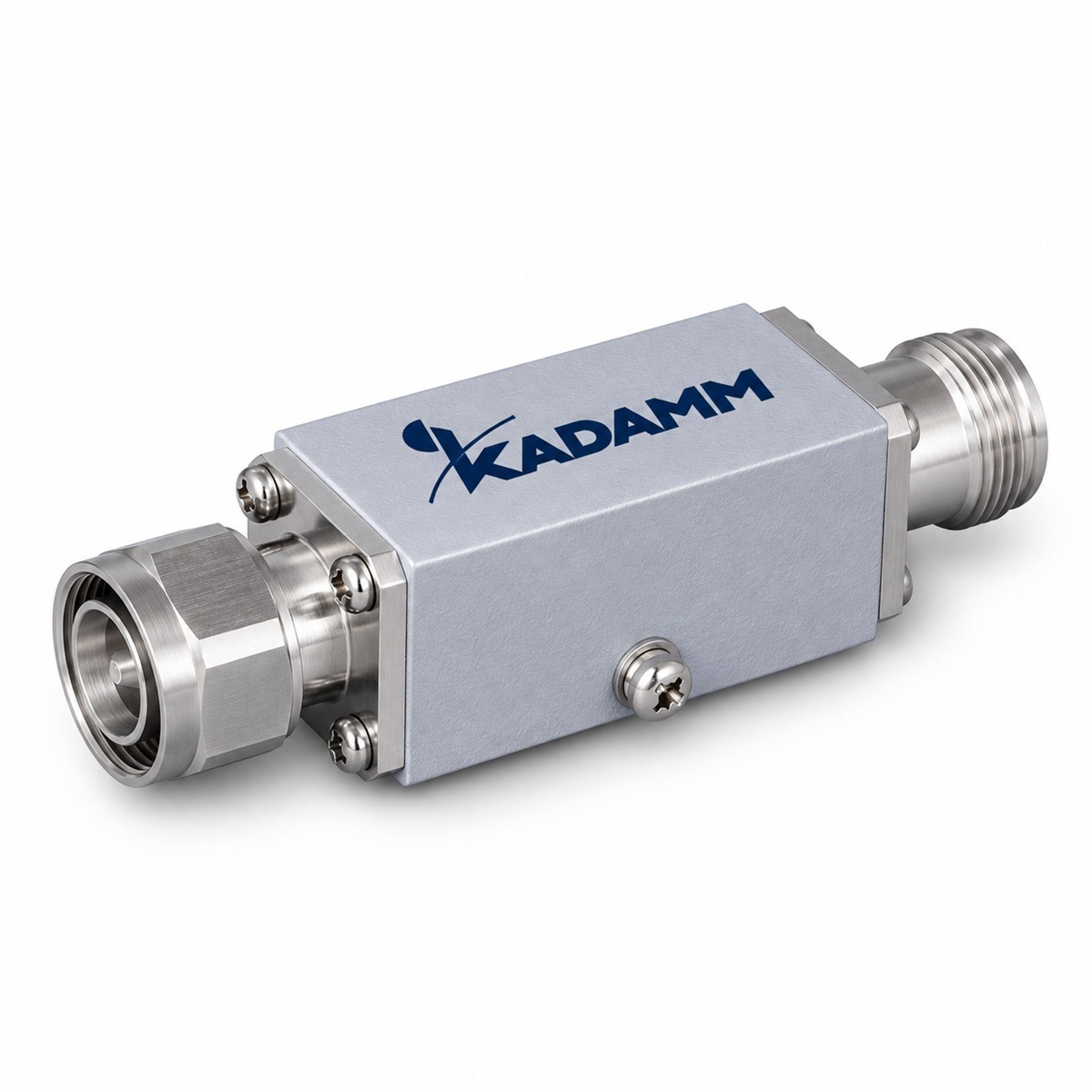

KADAMM РПТ-555/3800-43 — разделитель постоянного тока диапазона 555–3800 МГц. Разделитель постоянного тока (DC-блок) ставят в коаксиальный тракт, чтобы пропустить ВЧ-сигнал и не пропустить постоянный ток: внутри — конденсатор в разрыве центрального проводника.
Его применяют, когда по фидеру идёт питание (МШУ, блоков RET, активных антенн), а оборудование на другой стороне не должно получить постоянное напряжение, — например, на входе измерительного прибора, анализатора или пассивной части DAS; развязка по постоянному току — ≥60 дБ.
Параметры: вносимое ослабление — ≤0,2 дБ; КСВН — ≤1,22; интермодуляция — ≤−160 дБн при 2×43 дБм; мощность — 500 Вт средняя; разъёмы — 4.3-10 вилка – 4.3-10 розетка; исполнение — IP67 по ГОСТ 14254-2015 (IEC 60529). Малое ослабление и низкая интермодуляция позволяют ставить DC-блок в тракты с несколькими мощными несущими без потерь для системы.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Исполнение: IP67, помещение и улица.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 110×32×32 мм.
- Масса: 0,25 кг.
- Разъёмы: 4.3-10 вилка – 4.3-10 розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки; присоединительные размеры — по IEC 61169-54.
- Исполнение: IP67, помещение и улица; IP67: полная пыленепроницаемость, защита при кратковременном погружении (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «разделитель постоянного тока коаксиальный (DC-блок)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 555–3800 МГц |
| Вносимые потери | ≤0,2 дБ |
| Развязка по постоянному току | ≥60 дБ |
| КСВН | ≤1,22 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 500 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 вилка – 4.3-10 розетка |
| Рабочая температура | −30 … +75 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 110×32×32 мм |
| Масса | 0,25 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Разделитель постоянного тока коаксиальный (DC-блок) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ РПТ-555/3800-43 выпускается в одном исполнении: исполнение — IP67, помещение и улица; габариты 110×32×32 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полоса / Потери / Развязка по DC / ИМ3 / Мощность |
|---|---|
| КАДАММ РПТ-555/3800-43 | 555–3800 МГц / ≤0,2 дБ / ≥60 дБ / ≤−160 дБн / 500 Вт |
Поддерживаемые диапазоны
В полосы РПТ-555/3800-43 попадает 13 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 555–3800 МГц | B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
DC-блоки применяют на базовых станциях, в DAS и при измерениях — для защиты оборудования от постоянного напряжения в фидере.
Где узел стоит в тракте.
Разделитель ставят перед входом оборудования, которое нужно защитить от постоянного напряжения в фидере: измерительного прибора, приёмника, репитера.
Место установки по исполнению: IP67, помещение и улица; рабочая температура от −30 до +75 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
КАДАММ РПТ-555/3800-43 включается в разрыв тракта между узлами, показанными на схеме.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход РПТ-555/3800-43 подаётся 43 дБм (20 Вт).
- На выходе: 43 дБм − 0,2 дБ = 42,8 дБм.
- Запас по мощности: 500 Вт ÷ 20 Вт — в 25 раз.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 110×32×32 мм и массу 0,25 кг.
- Разъёмы 4.3-10 вилка – 4.3-10 розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
На что смотреть при подборе
Что проверить до заказа.
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Разделитель постоянного тока КАДАММ РПТ-555/3800-43 с разъёмами: 4.3-10 вилка – 4.3-10 розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии РПТ-555/3800-43 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
Вопросы и ответы
Короткие ответы на частые вопросы о модели.
