Точка объединения интерфейсов: 700–960 / 1710–1880 / 1920–2170 / 2300–2690 МГц.
Что представляет собой устройство

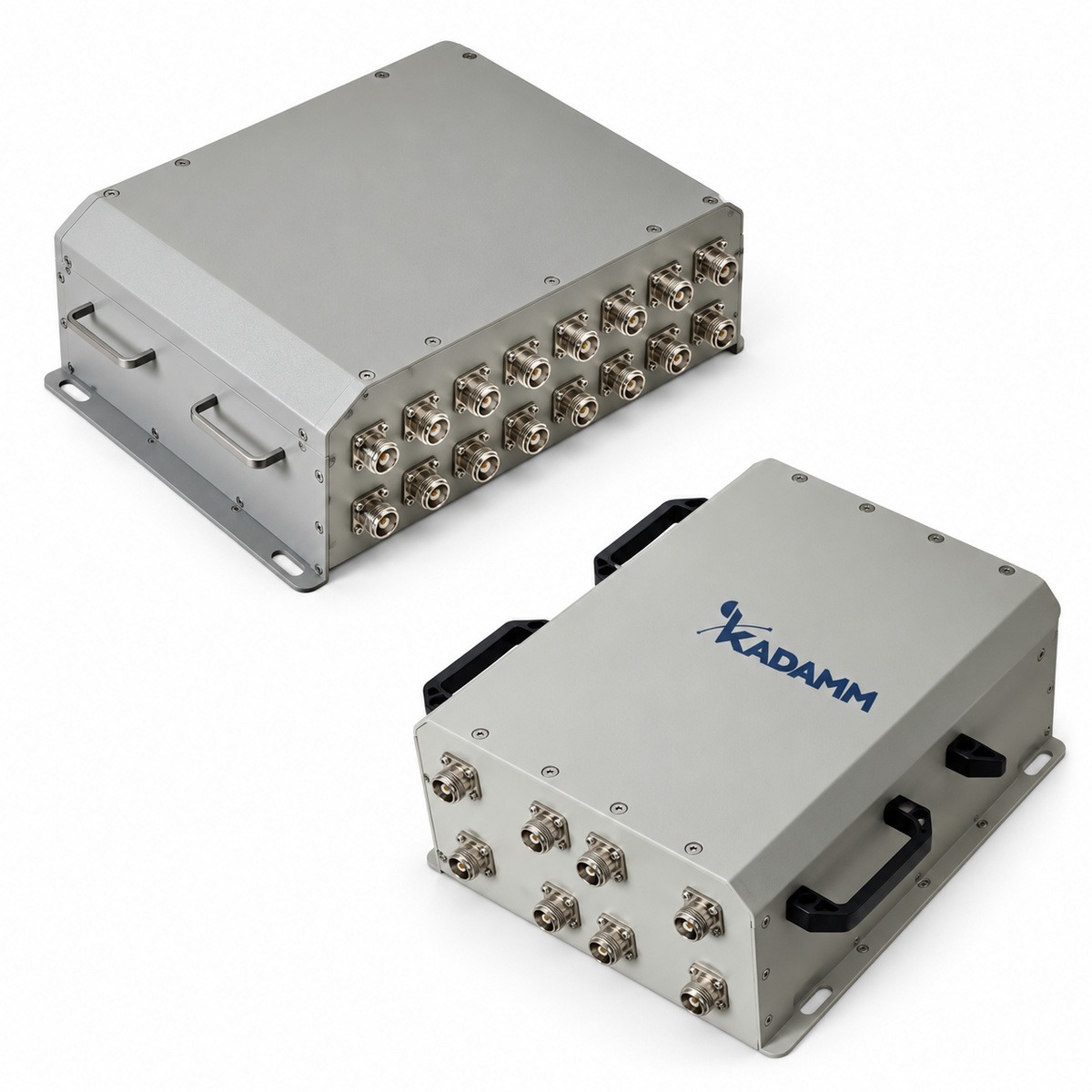

KADAMM ПОИ-16/4-150 — точка объединения интерфейсов. POI (точка объединения интерфейсов) — сборка комбайнеров и гибридных мостов на входе DAS: сигналы базовых станций нескольких операторов и систем сводятся в общие выходы на распределительную сеть здания, развязка между системами — ≥80 дБ.
Основные параметры тракта: вносимое ослабление — ≤8 дБ; возвратные потери — ≥18 дБ; допустимая мощность — 150 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: размеры — 452 × 502 × 165 мм; масса — 30 кг; исполнение — для помещений; монтаж — настенный, кронштейны; рабочая температура — 0…+55 °C.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ПОИ-16/4-150 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы систем | 700–960 / 1710–1880 / 1920–2170 / 2300–2690 МГц |
| Входы | 16: по 4 на каждую систему, 7/16 DIN (розетка) |
| Выходы на DAS | 4, 7/16 DIN (розетка) |
| Развязка внутри системы | ≥30 дБ |
| Развязка между системами | ≥80 дБ |
| Вносимые потери | ≤8 дБ |
| Возвратные потери | ≥18 дБ |
| Мощность на вход | 150 Вт |
| PIM3 | ≤−155 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 452 × 502 × 165 мм |
| Масса | 30 кг |
| Монтаж | настенный, кронштейны |
| Исполнение | для помещений |
| Температура эксплуатации | 0…+55 °C |
| Относительная влажность | 5–95 % |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ПОИ-16/4-150.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ПОИ-16/4-150.
Применение
POI ставят на входе внутренних систем покрытия (DAS) торговых центров, бизнес-центров, метро, стадионов — там, где одну распределительную сеть делят несколько операторов.
Сети и службы в полосах ПОИ-16/4-150:
Перед заказом KADAMM ПОИ-16/4-150 сверьте с проектом:
- Частоты оборудования — внутри 700–960, 1710–1880, 1920–2170 и 2300–2690 МГц
Как подобрать модель под объект
Монтаж и подключение
- После затяжки соединения ПОИ-16/4-150 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ПОИ-16/4-150 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ПОИ-16/4-150 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ПОИ-16/4-150 и количество; состав поставки приведён выше.
