Наружная панельная антенна.
Что представляет собой антенна

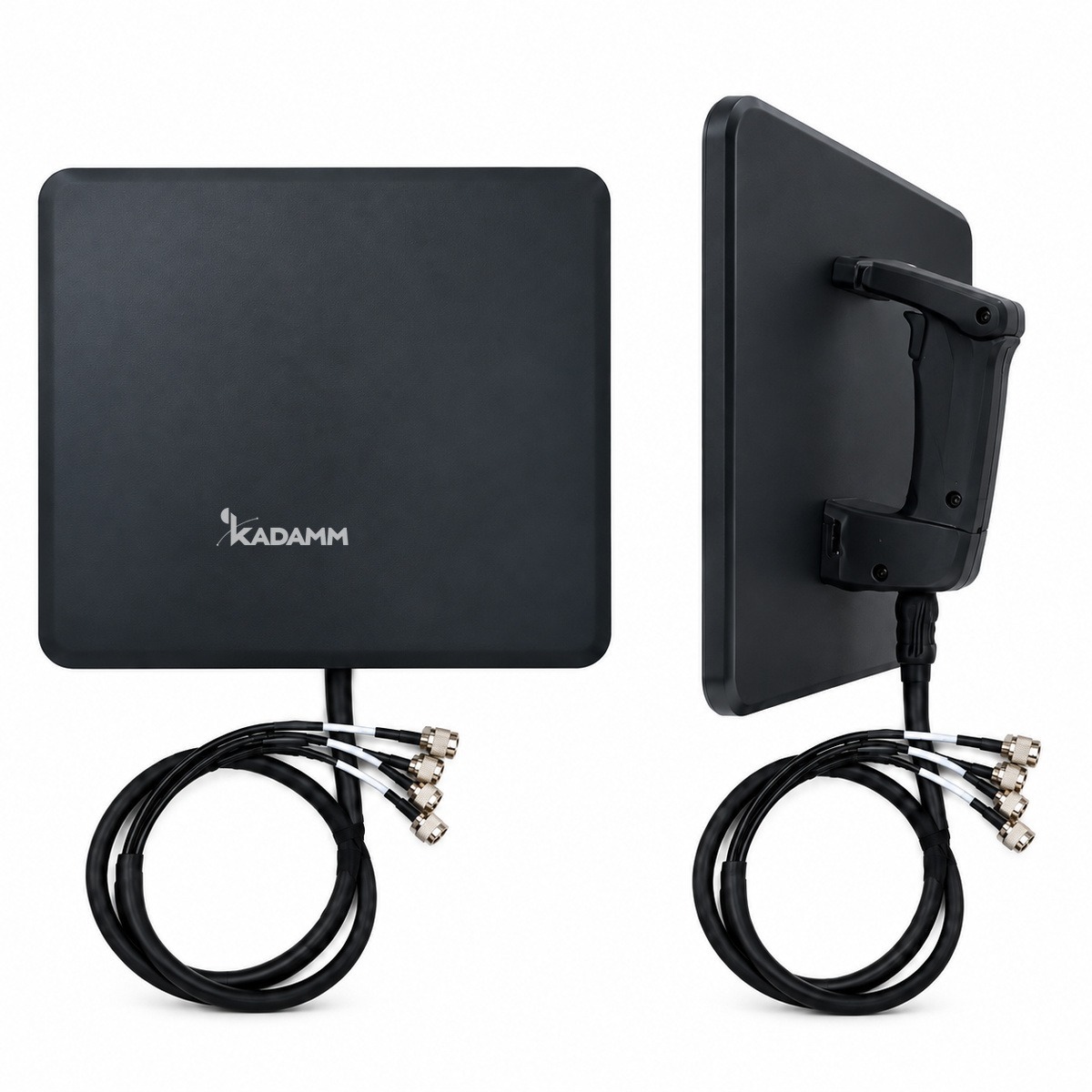

KADAMM O-ATP-915/5800M — наружная панельная антенна. В одном корпусе панели собраны несколько излучателей на разные полосы; каждый подключается к своему каналу оборудования отдельным разъёмом. Панель направленная: излучает вперёд в сектор, поэтому её разворачивают в сторону контролируемой зоны.
Исполнения серии: KADAMM O-ATP14-915/5800M6 — 6 × N (вилка), 915 МГц – 5,8 ГГц, 5–14 дБи; KADAMM O-ATP12-1500/5800M3 — 3 × N (розетка), 1,5 / 2,4 / 5,8 ГГц, 8–12 дБи; KADAMM O-ATP14-915/5800M4 — 4 × N (вилка), 915 МГц / 1,5 / 2,4 / 5,8 ГГц, 5–14 дБи.
Исполнение по креплению: ручная. Распределение полос по портам, ширину диаграммы и мощность на порт уточняйте у менеджера.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM O-ATP-915/5800M и KADAMM O-ATP-900/5800M: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM O-ATP-915/5800M и KADAMM O-ATP-830/5900M: число входов, разъёмы и способ крепления у моделей могут различаться.
- 6 портов, у O-ATP-433/5800M — 8
Выбор между O-ATP-915/5800M и O-ATP-433/5800M зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.
Конструкция и материалы
Ключевые особенности
Отдельные входы O-ATP-915/5800M.
Значение O-ATP-915/5800M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование O-ATP-915/5800M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Число портов | 3–6 (по исполнению) |
| Распределение диапазонов по портам | уточняйте у менеджера |
| Коэффициент усиления | 5–14 дБи (по портам, по исполнению) |
| Поляризация | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН | уточняйте у менеджера |
| Максимальная мощность на порт | уточняйте у менеджера |
| Развязка между портами | уточняйте у менеджера |
| Волновое сопротивление | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Разъёмы | N, по исполнению (см. таблицу «Исполнения») |
| Исполнение | ручные (носимые) |
| Крепление | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Степень защиты | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Портов, разъёмы | Диапазон | Усиление | Поляризация | КСВН | Габариты | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM O-ATP14-915/5800M6 | 6 × N (вилка) | 915 МГц – 5,8 ГГц | 5–14 дБи | вертикальная / горизонтальная | ≤ 2,0 / 1,8 | 305 × 305 × 25 мм | ручная |
| KADAMM O-ATP12-1500/5800M3 | 3 × N (розетка) | 1,5 / 2,4 / 5,8 ГГц | 8–12 дБи | вертикальная | ≤ 2,0 | 305 × 305 × 25 мм | ручная |
| KADAMM O-ATP14-915/5800M4 | 4 × N (вилка) | 915 МГц / 1,5 / 2,4 / 5,8 ГГц | 5–14 дБи | вертикальная | ≤ 2,0 / 1,8 | 305 × 305 × 25 мм | ручная |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры O-ATP-915/5800M в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP-915/5800M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
Применение
Многопортовые панели применяют в стационарных и мобильных комплексах радиоэлектронной борьбы и противодействия БПЛА.
Перед заказом KADAMM O-ATP-915/5800M сверьте с проектом:
- Частоты оборудования — внутри по исполнению (см. таблицу «Исполнения»)
- Разъёмы — N, по исполнению (см. таблицу «Исполнения»)
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- O-ATP-915/5800M направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Разъёмы — N, по исполнению (см. таблицу «Исполнения»).
- Уличные соединения O-ATP-915/5800M после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление O-ATP-915/5800M включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ (исполнение по таблице); кабели
Документация и поставка
Документы
Техописание и каталог
Техническое описание O-ATP-915/5800M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM O-ATP-915/5800M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора O-ATP-915/5800M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM O-ATP-915/5800M | KADAMM O-ATP-900/5800M | KADAMM O-ATP-830/5900M | KADAMM O-ATP-433/5800M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Усиление | 5–14 дБи | 5–17 дБи | 5–16 дБи | 5–16 дБи |
| Поляризация | вертикальная, вертикальная / горизонтальная | вертикальная / ±45°, вертикальная / горизонтальная | вертикальная, вертикальная / горизонтальная | вертикальная / горизонтальная |
| Порты | 6 | 6 | 6 | 8 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
