Согласованная нагрузка: DC–3000 МГц.
О модели

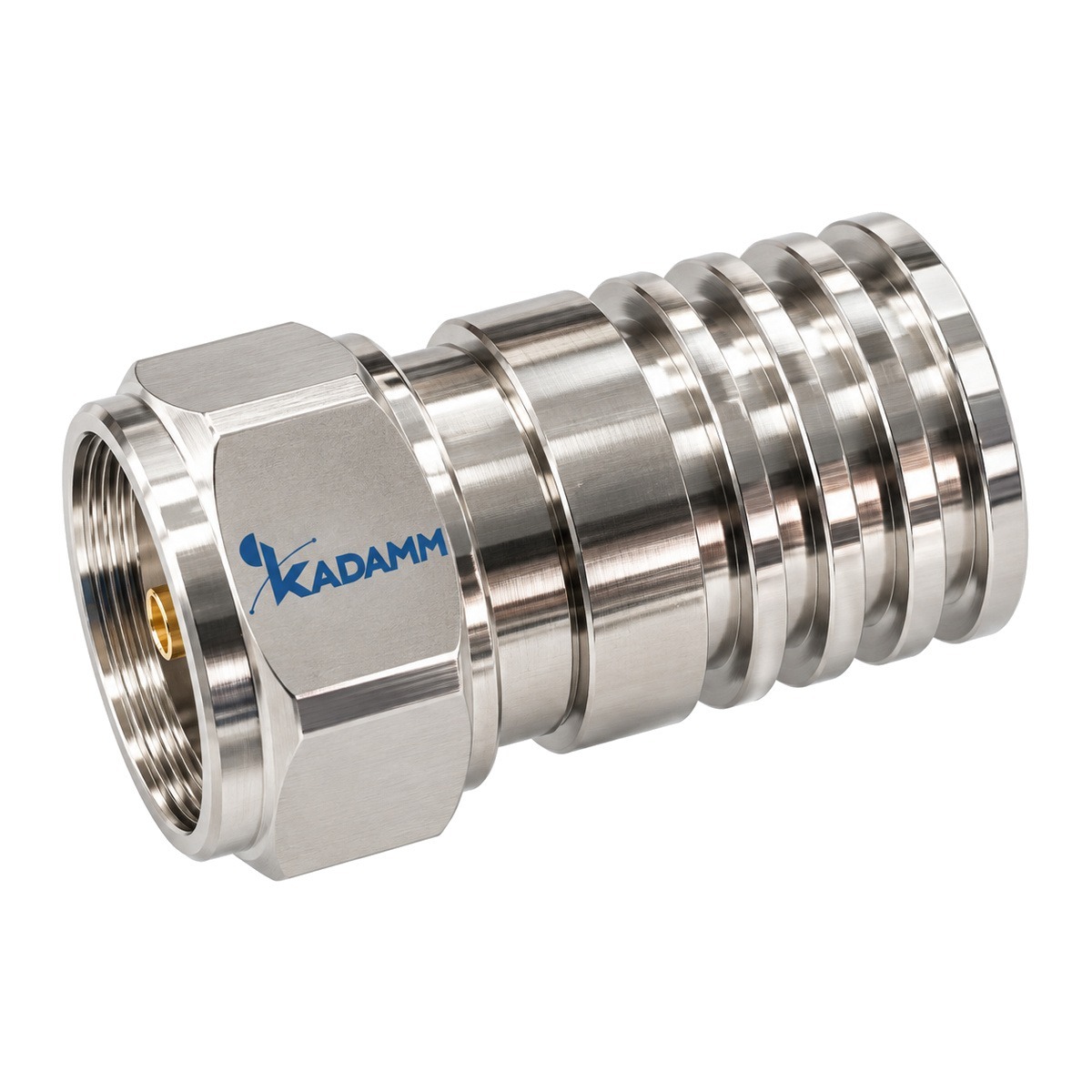

KADAMM НС-2-DC/3000 — согласованная нагрузка диапазона DC–3000 МГц. Согласованная нагрузка — конечный элемент тракта: она поглощает всю поданную мощность и почти ничего не отражает (КСВН ≤1,2). Мощность превращается в тепло, допустимая мощность — 2 Вт.
Нагрузки ставят на свободные порты гибридных мостов, ответвителей и делителей — открытый порт отражает мощность обратно в тракт и портит согласование, — а также используют как эквивалент антенны при настройке и испытаниях передатчиков.
Основные параметры тракта: КСВН — ≤1,2; допустимая мощность — 2 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 вилка; исполнение — IP65; рабочая температура — −30 … +125 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Разъёмы: 4.3-10, вилка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP65; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | DC–3000 МГц |
| КСВН | ≤1,2 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 2 Вт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10, вилка |
| Рабочая температура | −30 … +125 °C |
| Исполнение | IP65 |
| Относительная влажность | 5–95% |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ НС-2-DC/3000 выпускается в одном исполнении: исполнение — IP65.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы НС-2-DC/3000 попадает 11 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | до 3000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 |
Сети и стандарты в полосе
Применение
Применение — свободные порты мостов и делителей, эквивалент антенны при настройке передатчиков, измерения.
Где узел стоит в тракте.
Нагрузку ставят на свободный порт ответвителя, моста или комбайнера, на конец линии и вместо антенны при наладке передатчика и измерениях.
Место установки по исполнению: IP65; рабочая температура от −30 до +125 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
НС-2-DC/3000 — оконечный элемент: подключается к порту и превращает подведённую мощность в тепло; допустимая мощность — 2 Вт, КСВН не более 1,2.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на нагрузку приходят несущие по 20 Вт (43 дБм).
- Допустимая мощность 2 Вт — это 0 таких несущих одновременно (2 Вт ÷ 20 Вт).
- При КСВН 1,2 от одной несущей обратно в тракт отражается 20 Вт × 0,0083 = 0,17 Вт.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы 4.3-10, вилка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от НС-2-DC/3000.
- КАДАММ НС-50-DC/3000: мощность 50 Вт.
- КАДАММ НС-100-790/2700: полоса 790–2700 МГц; мощность 100 Вт.
- КАДАММ НС-200-790/2700: полоса 790–2700 МГц; мощность 200 Вт.
Нагрузку выбирают по мощности, которую она должна рассеять, по полосе и по разъёму порта.
Сравнение с похожими моделями KADAMM
Таблица сводит НС-2-DC/3000 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | НС-2-DC/3000 | НС-50-DC/3000 | НС-100-790/2700 | НС-200-790/2700 | НС-5-790/2700 |
|---|---|---|---|---|---|
| Диапазон частот | DC–3000 МГц | DC–3000 МГц | 790–2700 МГц | 790–2700 МГц | 790–2700 МГц |
| КСВН | ≤1,2 | ≤1,25 | ≤1,25 | ≤1,25 | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×37 дБм |
| Мощность | 2 Вт | 50 Вт | 100 Вт | 200 Вт | 5 Вт |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Согласованная нагрузка КАДАММ НС-2-DC/3000 с разъёмами: 4.3-10, вилка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии НС-2-DC/3000 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
