Ответвители направленные коаксиальные: 694–3800 МГц.
Что представляет собой устройство

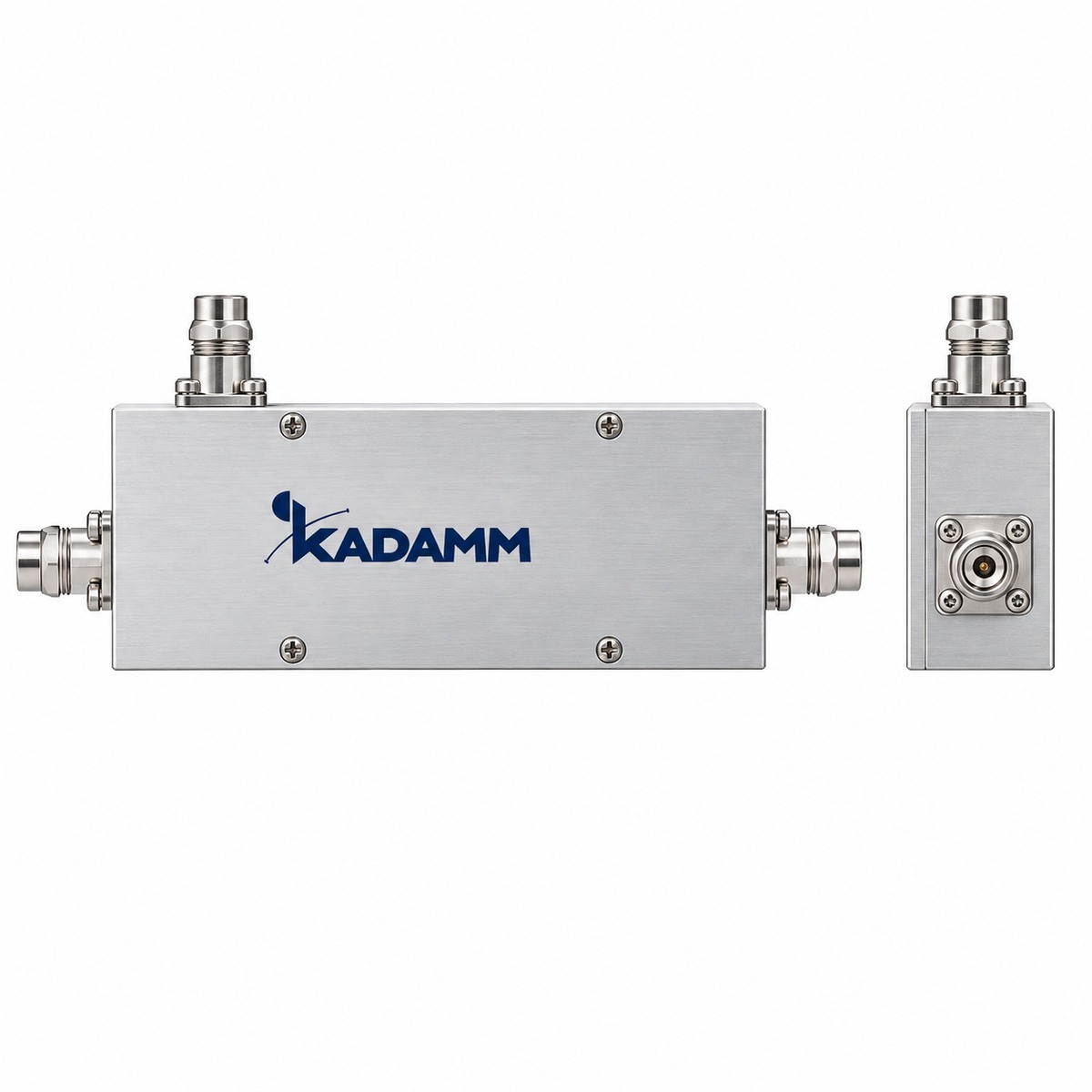

KADAMM НО-694/3800 — ответвители направленные коаксиальные диапазона 694–3800 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход (ответвление 6 / 10 дБ), а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Направленность — 18 дБ: насколько ответвлённая прямая волна больше обратной. Высокая направленность нужна для измерений и контроля мощности, чтобы отражённая волна не искажала показания.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: вносимое ослабление — 1,8 дБ (6 дБ); 1,0 дБ (10 дБ); КСВН — ≤1,30 (6 дБ); ≤1,25 (10 дБ), все порты; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — −153 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — QN; размеры — 176,3 × 70,2 × 26 мм; исполнение — IP65; рабочая температура — −25…+55 °C.
В серии 2 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Потери, дБ, Мощность, Вт) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 694–3800 МГц, у НО-600/3800 — 600–3800 МГц
- Разъём QN, у НО-600/3800 — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 694–3800 МГц, у НО-800/3700 — 800–3700 МГц
- Разъём QN, у НО-800/3700 — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 694–3800 МГц, у НО-4,8-350/3800-N — 350–3800 МГц
- Разъём QN, у НО-4,8-350/3800-N — уточняйте у менеджера
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-694/3800 с запасом по краям.
Согласование НО-694/3800 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 694–3800 МГц |
| Ответвление | 6 ±2,0 дБ или 10 ±2,0 дБ — по артикулу |
| Вносимые потери | 1,8 дБ (6 дБ); 1,0 дБ (10 дБ) |
| КСВН | ≤1,30 (6 дБ); ≤1,25 (10 дБ), все порты |
| Направленность | 18 дБ |
| PIM3 | −153 дБн (2 × 43 дБм, отражённая, 900 и 1800 МГц) |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | QN (розетка) |
| Габариты | 176,3 × 70,2 × 26 мм |
| Исполнение | IP65 |
| Температура эксплуатации | −25…+55 °C |
| Масса | уточняйте у менеджера |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Потери, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM НО-6-694/3800-QN | 6 ±2,0 | 694–3800 | 1,8 | 200 |
| KADAMM НО-10-694/3800-QN | 10 ±2,0 | 694–3800 | 1,0 | 200 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-694/3800.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для НО-694/3800.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-694/3800:
Перед заказом KADAMM НО-694/3800 сверьте с проектом:
- Частоты оборудования — внутри 694–3800 МГц
- Разъёмы — QN
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — QN (розетка).
- Уличные соединения НО-694/3800 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление НО-694/3800 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-694/3800 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-694/3800 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-694/3800 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
