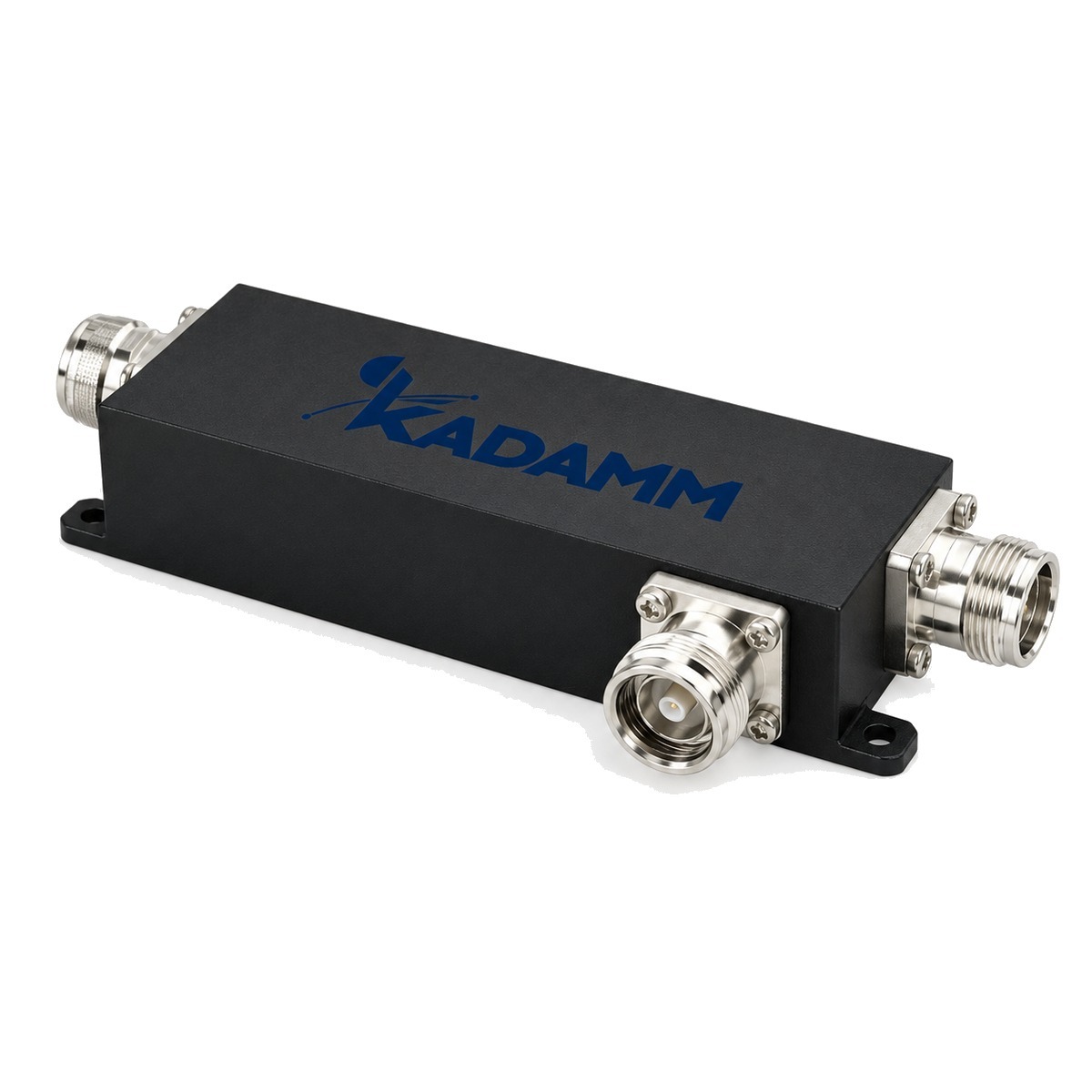

Направленный ответвитель КАДАММ НО-20-340/3800 — 340–3800 МГц, ответвление 20 дБ, 300 Вт

KADAMM НО-20-340/3800 — направленный ответвитель диапазона 340–3800 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.

Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤0,4 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.

Основные параметры тракта: вносимое ослабление — ≤0,4 дБ; КСВН — ≤1,25 / ≤1,30; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Интермодуляция — ≤−160 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.

Конструкция и монтаж: разъёмы — 4.3-10 розетка; размеры — 173,5×46,5×28 мм; рабочая температура — −35 … +85 °C.

Из чего собран узел и как он защищён.

• Габариты: 173,5×46,5×28 мм.
• Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.

Паспортные параметры модели по группам.

Электрические параметры

Конструкция и условия работы

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

КАДАММ НО-20-340/3800 выпускается в одном исполнении: габариты 173,5×46,5×28 мм.

Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.

В полосы НО-20-340/3800 попадает 14 диапазонов 3GPP, применяемых в России.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.

Сети и стандарты в полосе

Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.

Где узел стоит в тракте.

В распределённой системе ответвители ставят на магистрали, чтобы запитать антенны по ходу кабеля: в каждой точке отбора часть мощности уходит на антенну, остальное идёт дальше. У приёмопередатчика или репитера отвод служит точкой подключения прибора.

Где модель применяют чаще всего.

Как модель включается в тракт.

Сигнал источника приходит на вход НО-20-340/3800 и идёт на выход магистрали с потерями не более 0,4 дБ; уровень отвода к антенне относительно входа — 20±1,6 дБ.

Пример расчёта уровней на данных этой модели.

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Что учесть при установке и подключении.

• Под крепёж учитывайте габариты 173,5×46,5×28 мм.
• Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
• Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.

Что проверить до заказа.

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от НО-20-340/3800.

• КАДАММ НО-10-340/3800: переходное ослабление 10±1,5 дБ; вносимые потери не более 1,1 дБ.
• КАДАММ НО-13-340/3800: переходное ослабление 13±1,5 дБ; вносимые потери не более 0,5 дБ.
• КАДАММ НО-15-340/3800: переходное ослабление 15±1,5 дБ; вносимые потери не более 0,5 дБ.

Модели серии сравнивают прежде всего по полосе и параметру «переходное ослабление», затем — по мощности и разъёмам.

Таблица сводит НО-20-340/3800 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Что входит в поставку и как получить расчёт.

Комплект

• Направленный ответвитель КАДАММ НО-20-340/3800 с разъёмами: 4.3-10, розетка
• паспорт изделия
• сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии НО-20-340/3800 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.

KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.

Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».

Короткие ответы на частые вопросы о модели.

Другие модели этого раздела каталога KADAMM: Направленные ответвители и мосты →
Как выбирать такие узлы — статья в блоге KADAMM →
