Направленный ответвитель: 136–174 МГц.
О модели

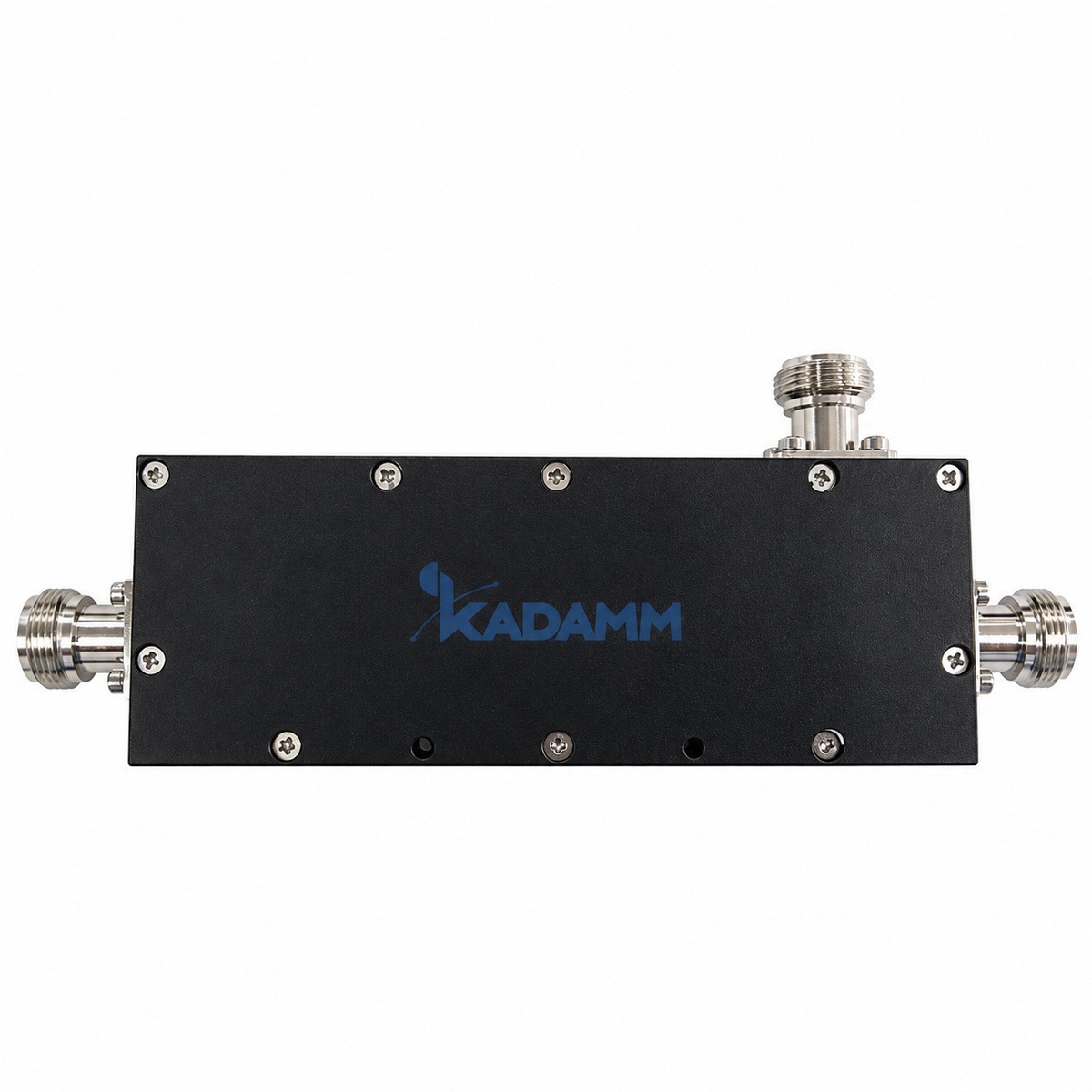

KADAMM НО-136/174-N — направленный ответвитель диапазона 136–174 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Основные параметры тракта: КСВН — ≤1,25; допустимая мощность — 200 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; рабочая температура — −25 … +75 °C.
В серии 6 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Допуск ответвления ±1,0–1,7 дБ (по исполнению) — разброс от номинала, который закладывают в расчёт уровней.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «ответвитель направленный коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±1,0–1,7 дБ (по исполнению) |
| Вносимые потери | не более 0,4–1,75 дБ (по исполнению) |
| Развязка | не менее 26–45 дБ (по исполнению) |
| КСВН | ≤1,25 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия НО-136/174-N выпускается в 6 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Ослабление / Допуск / Потери / Развязка / КСВН / Мощность |
|---|---|
| КАДАММ НО-6-136/174-N | 6 дБ / ±1,0 дБ / ≤1,75 дБ / ≥26 дБ / ≤1,25 / 200 Вт |
| КАДАММ НО-8-136/174-N | 8 дБ / ±1,0 дБ / ≤1,3 дБ / ≥28 дБ / ≤1,25 / 200 Вт |
| КАДАММ НО-10-136/174-N | 10 дБ / ±1,2 дБ / ≤0,8 дБ / ≥28 дБ / ≤1,25 / 200 Вт |
| КАДАММ НО-15-136/174-N | 15 дБ / ±1,4 дБ / ≤0,5 дБ / ≥32 дБ / ≤1,25 / 200 Вт |
| КАДАММ НО-20-136/174-N | 20 дБ / ±1,4 дБ / ≤0,4 дБ / ≥35 дБ / ≤1,25 / 200 Вт |
| КАДАММ НО-30-136/174-N | 30 дБ / ±1,7 дБ / ≤0,4 дБ / ≥45 дБ / ≤1,25 / 200 Вт |
Поддерживаемые диапазоны
Сотовые диапазоны 3GPP в полосу НО-136/174-N не попадают; ниже — службы, для которых она рассчитана.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 136–174 МГц | — |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
В распределённой системе ответвители ставят на магистрали, чтобы запитать антенны по ходу кабеля: в каждой точке отбора часть мощности уходит на антенну, остальное идёт дальше. У приёмопередатчика или репитера отвод служит точкой подключения прибора.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал источника приходит на вход НО-136/174-N и идёт на выход магистрали с потерями не более 0,4–1,75 дБ (по исполнению); уровень отвода к антенне относительно входа — 6–30 дБ (по исполнению).
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход НО-136/174-N подаётся 43 дБм (20 Вт). Уровни на выходах по исполнениям — в таблице.
- Так считают цепочку: уровень на выходе одного узла становится входом следующего, к нему прибавляют затухание кабеля между ними.
| Исполнение | На отводе, дБм | Магистраль дальше, дБм |
|---|---|---|
| КАДАММ НО-6-136/174-N | 43 − 6 = 37 | 43 − 1,8 = 41,2 |
| КАДАММ НО-8-136/174-N | 43 − 8 = 35 | 43 − 1,3 = 41,7 |
| КАДАММ НО-10-136/174-N | 43 − 10 = 33 | 43 − 0,8 = 42,2 |
| КАДАММ НО-15-136/174-N | 43 − 15 = 28 | 43 − 0,5 = 42,5 |
| КАДАММ НО-20-136/174-N | 43 − 20 = 23 | 43 − 0,4 = 42,6 |
| КАДАММ НО-30-136/174-N | 43 − 30 = 13 | 43 − 0,4 = 42,6 |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от НО-136/174-N.
- КАДАММ ОНД-136/174-N: мощность 50 Вт средняя.
- КАДАММ НО-88/108-N: полоса 88–108 МГц; допуск ответвления ±0,5 дБ.
- КАДАММ НО-138/960-N: полоса 138–960 МГц; допуск ответвления ±1,5–2,5 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «переходное ослабление», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит НО-136/174-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | НО-136/174-N | ОНД-136/174-N | НО-88/108-N | НО-138/960-N | ОНД-138/960-N |
|---|---|---|---|---|---|
| Диапазон частот | 136–174 МГц | 136–174 МГц | 88–108 МГц | 138–960 МГц | 138–960 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) | 6–30 дБ (по исполнению) | 6–30 дБ (по исполнению) | 6–30 дБ (по исполнению) | 3–40 дБ (по исполнению) |
| Допуск ответвления | ±1,0–1,7 дБ (по исполнению) | ±1,0–1,7 дБ (по исполнению) | ±0,5 дБ | ±1,5–2,5 дБ (по исполнению) | ±1,3–3,0 дБ (по исполнению) |
| Вносимые потери | не более 0,4–1,75 дБ (по исполнению) | не более 0,4–1,75 дБ (по исполнению) | — | не более 0,4–1,75 дБ (по исполнению) | не более 0,3–3,65 дБ (по исполнению) |
| Развязка | не менее 26–45 дБ (по исполнению) | не менее 26–45 дБ (по исполнению) | ≥20 дБ | не менее 21–43 дБ (по исполнению) | не менее 18–50 дБ (по исполнению) |
| КСВН | ≤1,25 | ≤1,25 | ≤1,30 | ≤1,30 | ≤1,30 |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Направленный ответвитель КАДАММ НО-136/174-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии НО-136/174-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
