Мультиплексор: 617–960 / 1695–2690 / 3450–3550 / 3560–3690 / 3700–4200 МГц.
Что представляет собой устройство

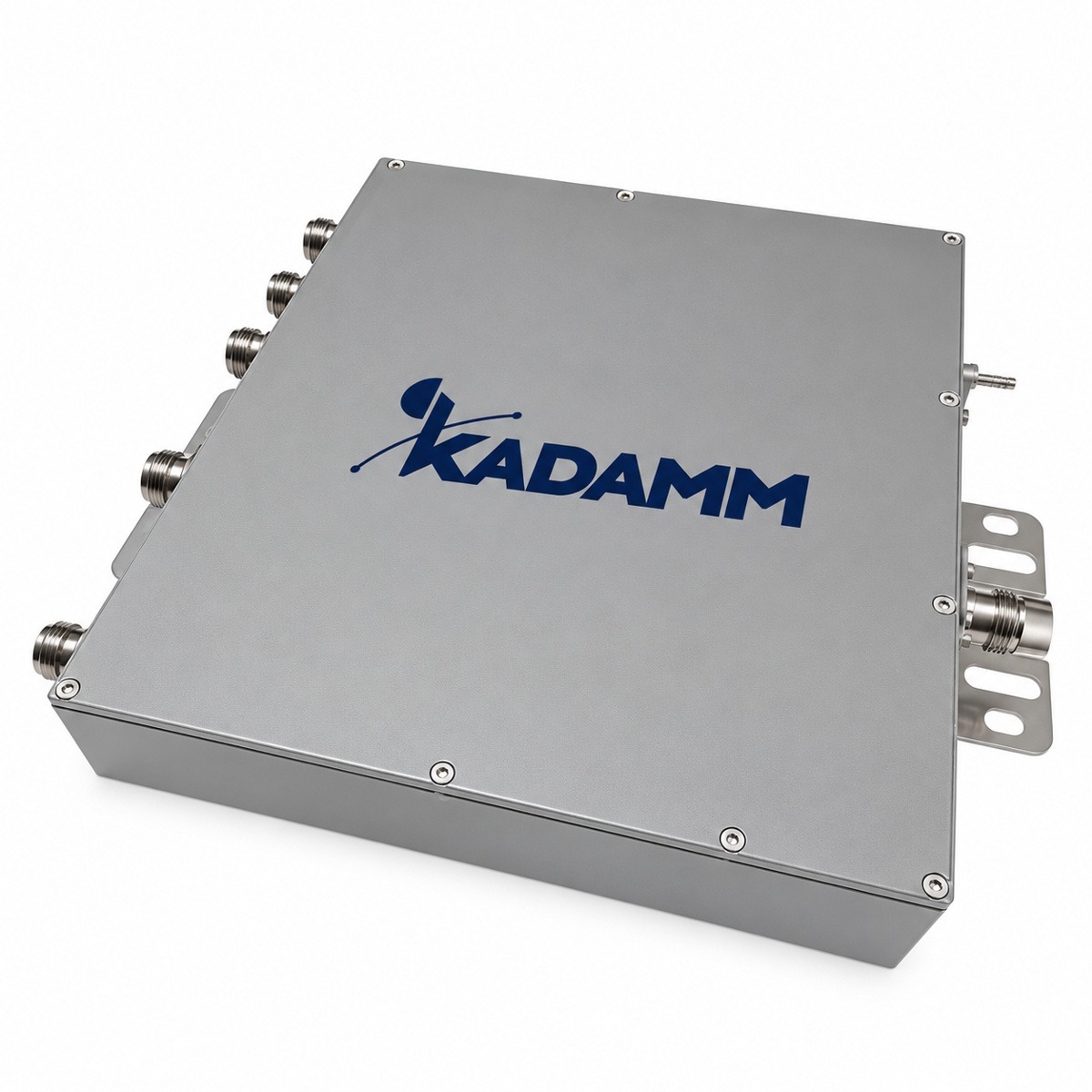

KADAMM МП-5-800+2200+3500+3600+4000 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,5 дБ / ≤0,5 дБ / ≤1,0 дБ / ≤1,0 дБ / ≤1,0 дБ).
Полосы входов — 617–960 / 1695–2690 / 3450–3550 / 3560–3690 / 3700–4200 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥30 дБ / ≥30 дБ / ≥30 дБ / ≥30 дБ / ≥20 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ / ≤0,5 дБ / ≤1,0 дБ / ≤1,0 дБ / ≤1,0 дБ; КСВН — ≤1,3; допустимая мощность — 150 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−161 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); исполнение — IP65; рабочая температура — −20…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 617–960, 1695–2690, 3450–3550, 3560–3690 и 3700–4200 МГц, у КМ-3-15 — 380–960, 1710–2700 и 3300–3800 МГц
- Разъём 4.3-10 (розетка), у КМ-3-15 — N или DIN / 4.3-10
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 617–960, 1695–2690, 3450–3550, 3560–3690 и 3700–4200 МГц, у КМ-3-23 — 617–2360, 2496–2690 и 3300–4200 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 617–960, 1695–2690, 3450–3550, 3560–3690 и 3700–4200 МГц, у КМ-6-05 — 698–803, 824–960, 1710–1880, 1920–2170, 2300–2700 и 3300–3800 МГц
- Разъём 4.3-10 (розетка), у КМ-6-05 — 4.3-10
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-5-800+2200+3500+3600+4000 с запасом по краям.
Согласование МП-5-800+2200+3500+3600+4000 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 617–960 / 1695–2690 / 3450–3550 / 3560–3690 / 3700–4200 МГц |
| Мощность | 150 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 2 × 43 дБм |
| КСВН | ≤1,3 |
| Развязка / подавление | ≥30 дБ / ≥30 дБ / ≥30 дБ / ≥30 дБ / ≥20 дБ |
| Вносимые потери | ≤0,5 дБ / ≤0,5 дБ / ≤1,0 дБ / ≤1,0 дБ / ≤1,0 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP65 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-5-800+2200+3500+3600+4000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-5-800+2200+3500+3600+4000.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-5-800+2200+3500+3600+4000:
Перед заказом KADAMM МП-5-800+2200+3500+3600+4000 сверьте с проектом:
- Частоты оборудования — внутри 617–960, 1695–2690, 3450–3550, 3560–3690 и 3700–4200 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Уличные соединения МП-5-800+2200+3500+3600+4000 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление МП-5-800+2200+3500+3600+4000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-5-800+2200+3500+3600+4000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-5-800+2200+3500+3600+4000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-5-800+2200+3500+3600+4000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-5-800+2200+3500+3600+4000 | KADAMM КМ-3-15 | KADAMM КМ-3-23 | KADAMM КМ-6-05 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 617–960, 1695–2690, 3450–3550, 3560–3690 и 3700–4200 МГц | 380–960, 1710–2700 и 3300–3800 МГц | 617–2360, 2496–2690 и 3300–4200 МГц | 698–803, 824–960, 1710–1880, 1920–2170, 2300–2700 и 3300–3800 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | — | уточняйте у менеджера | 4,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
